Назначение
- Поддержание работы аппаратуры при провалах напряжения;
- Штатное завершение работы аппаратуры;
- Обеспечение "моста" при переключении источников тока;
- Обеспечение больших разрядных токов в аппаратуре;
- Обеспечение быстрого накопления электрической энергии и последующая ее отдача в сеть;
- Временное обеспечение питания аппаратуры при ее работе в автономном режиме;
- Как накопитель энергии в труднодоступной, удаленной аппаратуре;
- Как источник тока в системах однократного применения;
- Для повышения надежности работы ответственной аппаратуры;
- Применение совместно с химическими и другими источниками тока для увеличения срока их службы.
Основные технические данные
| Наименование | Значение |
|---|---|
| Номинальное напряжение, В | 2.7 |
| Номинальная ёмкость, Ф | 680; 1 000; 1 500; 2 200; 3 300; 4 700 |
| Допускаемое отклонение ёмкости, % | +50…-20; ±20 |
| Повышенная температура при эксплуатации, °С | 65 |
| Пониженная температура при эксплуатации, °С | -60 |
| Предельно-допустимое перенапряжение, В | 2.85 |
Значения электрических параметров конденсаторов
| Uном, В | Cном, Ф | Габарит DxH, мм | Iут, мА T=25°C, 72ч, не более | Предельный зарядный и разрядный ток, А (разрядка в течение 1с от Uном до ½ Uном), не менее | Запасаемая энергия, Вт·ч | Удельная запасаемая энергия, Вт·ч/кг | Удельная полезная мощность, Вт/кг |
|---|---|---|---|---|---|---|---|
| 2.7 | 680 | 60.8x80 | 2.7 | 45 | 0.689 | 2.46 | 111.58 |
| 2.7 | 1 000 | 60.8x102 | 3.0 | 60 | 1.013 | 2.98 | 122.52 |
| 2.7 | 1 500 | 60.8x113 | 4.2 | 70 | 1.519 | 3.8 | 121.5 |
| 2.7 | 2 200 | 60.8x130 | 6.0 | 90 | 2.228 | 4.46 | 124.97 |
| 2.7 | 3 300 | 60.8x166 | 10.0 | 500 | 3.341 | 5.57 | 145.8 |
| 2.7 | 4 700 | 60.8x232 | 20.0 | 500 | 4.759 | 5.95 | 136.69 |
Габаритный чертёж конденсаторов
Габаритные размеры и масса конденсаторов
| Uном, В | Cном, Ф | Габарит DxH, мм | Масса, г |
|---|---|---|---|
| 2.7 | 680 | 60.8x80 | 280 |
| 2.7 | 1 000 | 60.8x102 | 340 |
| 2.7 | 1 500 | 60.8x113 | 400 |
| 2.7 | 2 200 | 60.8x130 | 500 |
| 2.7 | 3 300 | 60.8x166 | 600 |
| 2.7 | 4 700 | 60.8x232 | 800 |
Защита корпуса
| Климатическое исполнение | Покрытие лаком | Очехление трубкой изолирующей | Рисунок |
|---|---|---|---|
| Конденсаторы, предназначенные для внутреннего монтажа с требованиями стойкости к повышенной влажности воздуха 98% при температуре 25°С | - | - | 1 |
| Конденсаторы, предназначенные для внутреннего монтажа с требованиями стойкости к повышенной влажности воздуха 98% при температуре 25°С | - | + | 2 |
| Конденсаторы, предназначенные для внутреннего монтажа с требованиями стойкости к повышенной влажности воздуха 98% при температуре 35°С | + | - | 2 |
| Конденсаторы, предназначенные для внутреннего монтажа с требованиями стойкости к повышенной влажности воздуха 98% при температуре 35°С | + | + | 2 |
Требования надёжности
| Режимы и условия эксплуатации | tλ,ч | tλ, циклов | λ, 1/ч, не более |
|---|---|---|---|
| Предельно-допустимый режим (Uном, Tокр=65°С) | 1 500 | 5x |
|
| Предельно-допустимый режим (заряд до Uном, разряд до ½ Uном, Tокр=65°С) | 30 000 | 3x |
|
| Типовой режим (Uном, Tокр=25°С) | 90 000 | 1x |
|
| Типовой режим (заряд до Uном, разряд до ½ Uном, Tокр=25°С) | 500 000 | 3x |
Гамма-процентный срок сохраняемости конденсаторов Tcy при y=95%, 25 лет
Пример условного обозначения при заказе

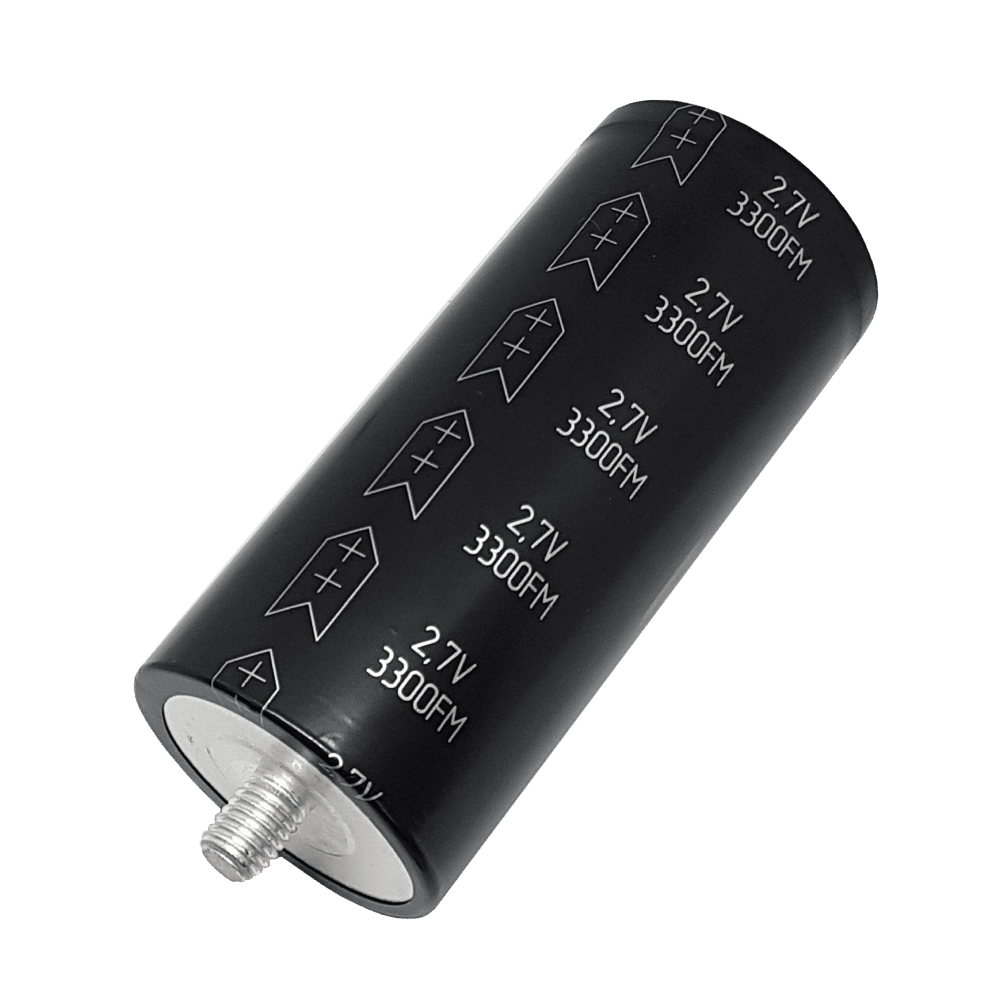

КОНДЕНСАТОР К58-31 — 2,7В — 3300 Ф (+50-20)% — АЖЯР.673623.009 ТУ
КОНДЕНСАТОР К58-31 — 2,7В — 4700 Ф ±20% — И АЖЯР.673623.009 ТУ
КОНДЕНСАТОР К58-31 — 2,7В — 3300 Ф ±20% — В АЖЯР.673623.009 ТУ
КОНДЕНСАТОР К58-31 — 2,7В — 4700 Ф (+50-20)% — ИВ АЖЯР.673623.009 ТУ
В – всеклиматическое исполнение (покрытие лаком);
И – очехление трубкой изолирующей;
ИВ – очехление трубкой изолирующей и покрытие лаком
