К50-87

Оксидно-электролитический алюминиевый конденсатор

elecond-market@elcudm.ru
+7 (34147) 2-99-89

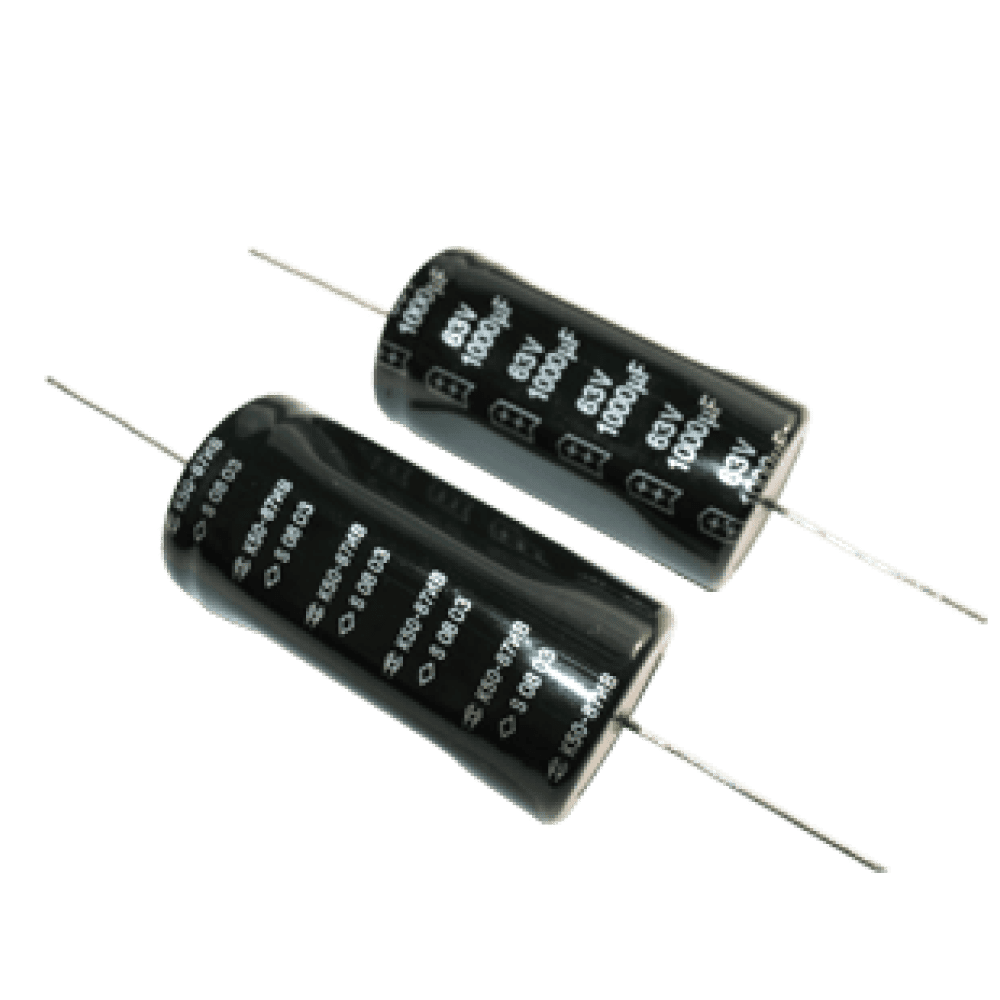

Конденсатор К50-87
АЖЯР.673541.015 ТУ
Конденсаторы с аксиальными проволочными выводами и продольной обжимкой корпуса. Отличаются повышенной наработкой. Предназначены для работы в цепях постоянного пульсирующего тока преобразовательных устройств — вторичных источников питания и другой радиоэлектронной аппаратуры межвидового применения. Изготавливаются в климатическом исполнении В. Изолированные. Уплотненные.

Конденсаторы стойкие к воздействию внешних факторов в соответствии с ГОСТ РВ 20.39.414.1, со значениями характеристик для группы исполнения 4У с дополнениями и уточнениями в АЖЯР.673541.015 ТУ.

Узнайте о сроках поставки, стоимости продукции или просто задайте интересующий вопрос

Узнайте о сроках поставки, стоимости продукции или просто задайте интересующий вопрос

Основные технические данные

НаименованиеЗначение
Номинальное напряжение, В6.3…450
Номинальная ёмкость, мкФ1…15 000
Кратковременное перенапряжение в течение 10с, В1.15 Uном (Uном≤315)
1.1 Uном (Uном>315)
Допускаемое отклонение ёмкости (25 °C, 50 Гц), %+50…-20; ±20
Повышенная температура среды Tокр, максимальное значение при эксплуатации, °С+125
Пониженная температура среды Tокр, минимальное значение при эксплуатации, °С-60

Внешний вид конденсаторов

Общий вид конденсатора ø 9 мм
Общий вид конденсатора ø 21 и 25 мм
Общий вид конденсатора ø 12, 16 и 18 мм
1 — Зиг
2 — Обжимка поперечная
3 — Изоляционный чехол
4 — Лакокрасочное покрытие
5 — Обжимка продольная
D, ммd, мм
9, 12, 160.8±0.1
18, 21, 251.0±0.1

Надёжность конденсаторов

БезотказностьНаработка
tλ,ч, не менее
Интенсивность отказов
конденсаторов,
λ, 1/ч, не более
Предельно-допустимый режим (0.7Uном, Tокр=125°С)6 0002x10-6
Предельно-допустимый режим (Uном, Tокр=85°С)40 0005x10-7
Облегченный режим (0.6Uном, Tокр=60°С)300 0003x10-8
Облегченный режим (0.6Uном, Tокр=85°С)110 00010-7
Сохраняемость
Гамма-процентный срок сохраняемости конденсаторов Tcy при y=99.5%, лет, не менее
25

Габаритные размеры и масса конденсаторов

Uном, В6.316254063100160250315350400450
Cном, мкФDxL, мм
масса, г
19x22
3.3
2.29x22
3.3
9x22
3.3
4.79x26
3.9
9x26
3.9
109x26
3.9
9x26
3.9
9x40
4.4
12x30
7.7
12x35
9.0
18x30
16.9
18x30
16.9
18x30
16.9
229x22
3.3
9x26
3.9
9x26
3.9
9x30
4.4
12x35
9.0
16x35
15.7
16x35
15.7
18x40
22.3
18x40
22.3
18x40
22.3
339x22
3.3
21x40
30.2
479x22
3.3
9x26
3.9
9x26
3.9
9x30
4.4
9x35
5.2
12x30
7.7
16x35
15.7
21x45
33.8
21x45
33.8
21x50
37.3
21x50
37.3
21x50
37.3
1009x22
3.3
9x26
3.9
9x30
4.4
9x35
5.2
12x35
9.0
16x35
15.7
21x40
30.2
25x50
52.4
25x50
52.4
25x50
37.3
21x55
41.2
21x55
41.2
2209x26
3.9
9x30
4.4
9x40
5.9
12x35
9.0
16x35
15.7
18x40
22.3
25x50
52.4
25x75
77.8
3309x30
4.4
9x40
5.9
12x30
7.7
12x45
11.4
18x40
22.3
21x40
30.2
25x75
77.8
4709x40
5.9
12x30
7.7
12x40
10.3
16x35
15.7
21x40
30.2
21x55
41.2
25x75
77.8
1 00012x35
9.0
12x45
11.4
18x30
16.9
18x40
22.3
25x50
52.4
2 20016x35
15.7
18x40
22.3
21x40
30.2
21x55
52.4
4 70018x40
22.3
21x55
41.2
25x50
52.4
25x75
77.8
10 00021x50
37.3
25x75
77.8
15 00025x50
52.4

Значения электрических параметров конденсаторов при поставке

Uном, ВCном, мкФtg δ, %, 25°C, 50 Гц, не болееIут, мкА, 25°C, после 5 минут, не болееZ*, Ом, 25°C, не болееIR, А, 85°C, 50 Гц, не более
6.34725294.60.007
6.310025393.20.012
6.322025622.20.023
6.333025821.60.032
6.3470251091.00.043
6.31 000252090.60.08
6.32 200254360.50.155
6.34 700259080.350.286
6.310 000251 9100.30.53
6.315 000252 8550.20.734
1633253650.012
1647254340.016
1610025682.20.029
16220251261.20.057
16330251781.00.08
16470252460.80.107
161 000255000.40.201
162 200251 0760.30.394
164 700252 2760.20.743
1610 000254 8200.10.415
252225374.50.012
2547255530.023
2510025951.90.044
25220251851.20.086
25330252681.00.121
25470253730.90.165
251 000257700.60.304
252 200251 6700.20.566
254 700253 5450.151.04
402225464.30.018
404725762.60.033
40100251401.50.063
40220252841.00.122
40330254160.80.171
40470255840.60.231
401 000251 2200.40.436
402 200252 6600.20.837
404 700255 6600.151.575
631025392.50.014
632225622.40.026
6347251092.20.049
63100252091.90.092
63220254361.80.176
63330256441.50.249
63470259081.30.336
631 000251 9101.20.63
1002.22527120.005
1004.725345.40.010
1001025504.80.018
1002225863.00.035
10047251611.80.067
100100253201.10.127
100220256800.60.249
100330251 1000.50.35
100470251 4300.40.471
16012525240.004
1602.22531150.008
1604.725439.80.015
16010256860.029
16022251263.80.056
16047252462.40.107
160100255001.50.2
160220251 0761.00.399
160330251 6040.80.562
160470252 2760.70.76
2501020952.50.045
25022251851.90.087
25047253731.40.165
250100257701.10.315
250220251 6700.80.605
315102011530.055
31522202291.90.104
31547204641.20.193
315100209650.80.355
35010201254.20.06
35022202512.00.112
35047205141.30.207
350100201 0701.00.384
40010201404.10.065
40022202842.70.125
40047205841.80.231
400100201 2201.20.433
45010201554.00.07
45022203172.70.13
45033204662.20.177
45047206551.80.233
450100201 3701.30.416
* Измерение полного сопротивления конденсаторов Z проводится на частоте 100 кГц для конденсаторов Cном ≤ 1 000мкФ, и на чаcтоте 10 кГц для конденсаторов Cном > 1 000 мкФ.
Допустимое значение номинального пульсирующего тока в зависимости от температуры и частоты вычисляют по формуле:
I = Iном × KT × KF ,
где Iном — допустимое значение номинального пульсирующего тока при температуре 85°C на частоте 50 Гц (см. таблицу «Значения электрических параметров конденсаторов»)

KT - коэффициент коррекции Iном в зависимости от температуры

Tокр, °C254050607085125
KT1.431.341.281.211.131.00.45

KF - коэффициент коррекции Iном в зависимости от частоты

F, Гц501003006001 00010 000≥50 000
KF11.251.51.631.691.882.0

Зависимость отношения максимально допустимых рабочих напряжений конденсаторов от температуры среды

  UT
Uном
T, °C

Пример условного обозначения при заказе

КОНДЕНСАТОР К50-87 — 6.3В — 47мкФ (+50 -20)% И В АЖЯР.673541.015 ТУ
КОНДЕНСАТОР К50-87 — 6.3В — 47мкФ ±20% И В АЖЯР.673541.015 ТУ
