Алюминиевый электролитический конденсатор представляет собой анодную и катодную фольгу, разделенные электротехнической бумагой и пропитанные рабочим электролитом, который выступает в качестве катодной обкладки.
Анод — это алюминиевая фольговая пластина, площадь которой за счет электрохимического травления увеличена в 50-300 раз, по сравнению с гладкой, и на которой электрохимическим способом сформирован слой оксида алюминия Al2O3. Толщина слоя оксида прямо пропорциональна величине постоянного напряжения, которое подается на фольгу при формировании оксида. Al2O3 выступает в качестве диэлектрика в алюминиевых конденсаторах.
Катод — это алюминиевая фольговая пластина, ёмкость которой в 3-10 раз выше анодной.
Анод — это алюминиевая фольговая пластина, площадь которой за счет электрохимического травления увеличена в 50-300 раз, по сравнению с гладкой, и на которой электрохимическим способом сформирован слой оксида алюминия Al2O3. Толщина слоя оксида прямо пропорциональна величине постоянного напряжения, которое подается на фольгу при формировании оксида. Al2O3 выступает в качестве диэлектрика в алюминиевых конденсаторах.
Катод — это алюминиевая фольговая пластина, ёмкость которой в 3-10 раз выше анодной.
К50-15
Отличительной особенностью конденсаторов является широкий диапазон рабочих температур от -60 °С до +125 °С. Квалификационные испытания, проведенные в ОАО "Элеконд", показали, что минимальная наработка при температуре +125 °С составила более 1 300 час. (по ТУ - 1 000 час), а при температуре +60°С - более 10 000 час
К50-17
Конденсаторы предназначены для работы в импульсном режиме. Находят применение в лазерной технике, медтехнике, сварочном оборудовании. Частота следования импульсов не более 1/10 Гц. Минимальное количество импульсов - 100 000
К50-27
Особенностью этих конденсаторов является наличие высоковольтных номиналов с напряжением 400 и 450 В, высокое значение минимальной наработки (более 10 000 час. при температуре +60°С). С успехом применяются в преобразовательной технике, источниках вторичного питания, в продукции общего и специального назначения
К50-29
Полярные, постоянной емкости. Уплотненные. В неизолированном корпусе. Изготавливаются в климатических исполнениях В и УХЛ.
К50-37
Особенностью этих конденсаторов являются большие значения зарядов, которые они способны накапливать на своих обкладках. Находят применение при изготовлении медоборудования, кассовых аппаратов, в ж/д транспорте, спецтехнике, источниках электрического питания, лазерных системах, сварочных аппаратах
К50-68
По своим характеристикам конструкция конденсаторов наиболее полно отвечает требованиям потребителей. Находят применение при создании спецтехники, аудио- и видеотехники, автомобилестроении и т.д.

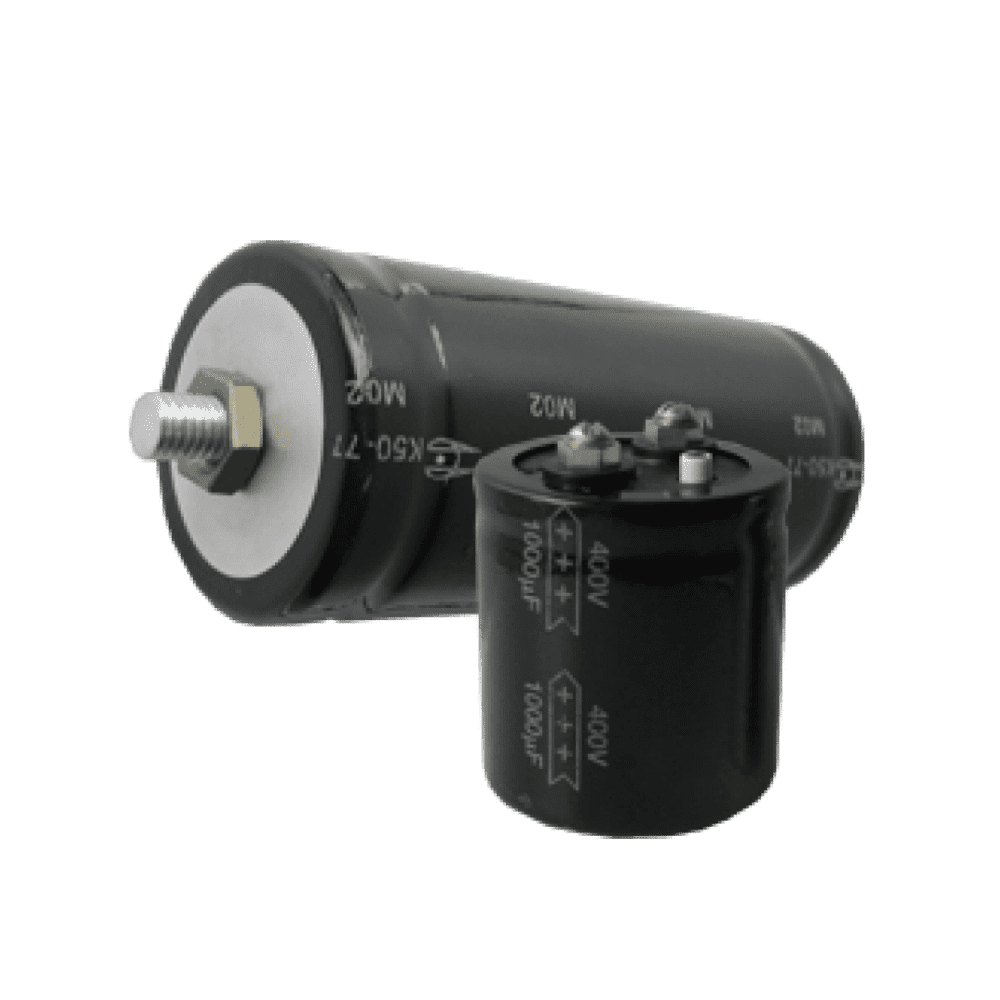

К50-77
Предназначены для работы в цепях постоянного и пульсирующего токов вторичных источников питания и преобразовательной техники. Изготавливаются в климатическом исполнении В (изолированные и неизолированные) и УХЛ (изолированные).
Конденсаторы стойкие к воздействию внешних факторов, в соответствии с ГОСТ РВ 20.39.414.1, со значениями характеристик для группы исполнения 2У с дополнениями и уточнениями в АЖЯР.673541.007 ТУ.
Рекомендуется использовать взамен К50-37, К50-18.
Конденсаторы стойкие к воздействию внешних факторов, в соответствии с ГОСТ РВ 20.39.414.1, со значениями характеристик для группы исполнения 2У с дополнениями и уточнениями в АЖЯР.673541.007 ТУ.
Рекомендуется использовать взамен К50-37, К50-18.
К50-77 ОТК
Конденсаторы применяются в силовой преобразовательной технике, частотных преобразователях, выпрямителях и т.д. Предназначены для работы в цепях постоянного и пульсирующего тока. Изготавливают в климатическом исполнении В и УХЛ. Конденсаторы стойкие к воздействию внешних факторов, в соответствии с ГОСТ 25467-82, со значениями характеристик для группы исполнения М4 с дополнениями и уточнениями в ЕВАЯ.673541.013ТУ
К50-80
Низкоимпедансные конденсаторы с винтовыми выводами. Отличительной особенностью изделий является расширенный интервал рабочих температур от -60°С до +100°С. Предназначены для работы в устройствах силовой электроники различного назначения
К50-81
Низкоимпедансные конденсаторы с радиальными проволочными выводами. Отличительной особенностью изделий является расширенный интервал рабочих температур от -60°С до +100°С. Предназначены для работы в устройствах силовой электроники различного назначения
К50-83
Низкоимпедансные конденсаторы с радиальными проволочными выводами. Конструкция конденсаторов уплотнённая. Отличительной особенностью изделий является расширенный интервал рабочих температур от -60°С до +100°С
К50-84
Низкоимпедансные конденсаторы с радиальными винтовыми выводами. Конструкция конденсаторов уплотнённая. Отличительной особенностью изделий является расширенный интервал рабочих температур от -60°С до +100°С
К50-85
Уплотнённые, полярные конденсаторы постоянной ёмкости, с аксиальными проволочными выводами. Отличительной особенностью конденсаторов является расширенный интервал рабочих температур от -60°С до +100°С; длительный срок службы при высоких электрических нагрузках
К50-86
Конденсаторы уплотнённой конструкции, полярные, постоянной ёмкости, с радиальными винтовыми выводами, в изолированном корпусе. Интервал рабочих температур от -40°С до +85°С
К50-87
Конденсаторы с аксиальными проволочными выводами и продольной обжимкой корпуса. Отличаются повышенной наработкой, стойкостью к воздействию механический факторов. Интервал рабочих температур от -60°С до +125°С
К50-88
Конденсаторы с радиальными проволочными выводами и продольной обжимкой корпуса. Отличаются повышенной наработкой, стойкостью к воздействию механический факторов. Интервал рабочих температур от -60°С до +125°С
К50-89
Конденсаторы с радиальными проволочными выводами и продольной обжимкой корпуса. Отличаются повышенной наработкой, стойкостью к воздействию механический факторов. Интервал рабочих температур от -60°С до +125°С
К50-90
Конденсаторы с радиальными винтовыми выводами. Высоконадёжные. Наработка при Uном и T=85°С составляет 1 000 часов; в облегчённом режиме до 100 000 часов
К50-91
Конденсаторы с радиальными винтовыми выводами. Высоконадёжные. Наработка при Uном и T=85°С составляет 1 000 часов; в облегчённом режиме до 100 000 часов
К50-92
Предназначены для работы в цепях постоянного и пульсирующего тока, и в импульсных режимах вторичных источников питания и преобразовательной техники. Конденсаторы изготавливаются для внутреннего монтажа с требованиями стойкости к повышенной влажности воздуха 98% при температурах 35°С и 25°С
Конденсаторы стойкие к воздействию внешних факторов в соответствии с ГОСТ РВ 20.39.414 1, со значениями характеристик для группы исполнения 4У с дополнениями и уточнениями в АЖЯР.673541.020 ТУ.
Рекомендуется использовать взамен К50-29, К50-20, К50-24, К50-27.
Конденсаторы стойкие к воздействию внешних факторов в соответствии с ГОСТ РВ 20.39.414 1, со значениями характеристик для группы исполнения 4У с дополнениями и уточнениями в АЖЯР.673541.020 ТУ.
Рекомендуется использовать взамен К50-29, К50-20, К50-24, К50-27.
К50-92 ОТК
Конденсаторы с аксиальными проволочными выводами. Изготавливаются в климатическом исполнении УХЛ и В. Полярные. Уплотнённые. Изолированные и неизолированные.
Предназначены для работы в цепях постоянного и пульсирующего тока, и в импульсных режимах вторичных источников питания и преобразовательной технике.
По всем техническим характеристикам конденсаторы могут применяться взамен конденсаторов К50-15, К50-20, К50-24, К50-29, К50-76, а также зарубежных аналогов, таких как: 138 AML, 118 АНТ, 119 AHT фирм Vishay, BC components и др.
Предназначены для работы в цепях постоянного и пульсирующего тока, и в импульсных режимах вторичных источников питания и преобразовательной технике.
По всем техническим характеристикам конденсаторы могут применяться взамен конденсаторов К50-15, К50-20, К50-24, К50-29, К50-76, а также зарубежных аналогов, таких как: 138 AML, 118 АНТ, 119 AHT фирм Vishay, BC components и др.
К50-93
Полярные конденсаторы постоянной емкости. Предназначены для внутреннего монтажа с требованиями стойкости к повышенной влажности воздуха 98% при температурах 25°С и 35°С, для работы в цепях постоянного и пульсирующего тока РЭА
К50-94
Малогабаритные алюминиевые оксидно-электролитические конденсаторы с самофиксирующимися выводами. Интервал рабочих температур от минус 60°С до 125°С. Конденсаторы К50-94, в сопоставимых номиналах, обеспечивают импортозамещение зарубежных высоковольтных малогабаритных алюминиевых конденсаторов с самофиксирующимися выводами
К50-95
Алюминиевые оксидно-электролитические чип-конденсаторы для поверхностного монтажа. Интервал рабочих температур от минус 60°С до 100°С. Конденсаторы К50-95, в сопоставимых номиналах, обеспечивают импортозамещение зарубежных алюминиевых конденсаторов вертикальной чип-конструкции для поверхностного монтажа
К50-96
Конденсаторы с радиальными проволочными выводами. Имеют высокий удельный заряд, уменьшенные габаритные размеры и вес, по сравнению с отечественными аналогами, низкие значения ЭПС.
К50-97
Полярные, постоянной ёмкости, чип-исполнения. Предназначены для внутреннего монтажа с требованиями стойкости к повышенной влажности воздуха 98% при температурах 25°С. Уплотнённые. Неизолированные.
К50-98
Малогабаритные конденсаторы. В сопоставимых номиналах обеспечивают импортозамещение зарубежных высоковольтных малогабаритных алюминиевых конденсаторов с самофиксирующимися выводами.
К50-99
Полярные, постоянной емкости. Предназначены для внутреннего монтажа с требованиями стойкости к повышенной влажности воздуха 98% при температуре 25°C и 35°C. Уплотненные. В изолированном корпусе с радиальными самофиксирующимися выводами
К50-100
Полярные, постоянной ёмкости. Предназначены для внутреннего монтажа с требованиями стойкости к повышенной влажности воздуха 98% при температуре 25°C и 35°C, для работы в цепях постоянного и пульсирующего тока РЭА. Уплотнённые. В изолированном корпусе, с торцевой шпилькой и без неё, с радиальными выводами под винт
К50-101
Полярные, постоянной ёмкости, чип-исполнения для работы в цепях постоянного и пульсирующего тока РЭА. Предназначены для внутреннего монтажа с требованиями стойкости к повышенной влажности воздуха 98% при температуре 35°C. Уплотненные. В неизолированном корпусе, закрепленном на пластиковой диэлектрической платформе
К50-102
Полярные, постоянной емкости, для работы в цепях постоянного и пульсирующего тока РЭА. Предназначены для внутреннего монтажа с требованиями стойкости к повышенной влажности воздуха 98% при температуре 35°C. Уплотненные. В изолированном корпусе с радиальными проволочными выводами
К50-103
Полярные, постоянной ёмкости. Предназначены для внутреннего монтажа с требованиями стойкости к повышенной влажности воздуха 98% при температуре 25°C и 35°C, для работы в цепях постоянного и пульсирующего тока РЭА. Уплотнённые. В изолированном корпусе, с торцевой шпилькой и без неё, с радиальными выводами под винт
К50-104
Малогабаритные полярные конденсаторы постоянной ёмкости в изолированном корпусе с радиальными проволочными выводами. Предназначены для работы в цепях постоянного и пульсирующего тока вторичных источников питания и преобразовательной техники. Конденсаторы изготавливаются в климатическом исполнении УХЛ
К50-105
Предназначены для работы в цепях постоянного и пульсирующего тока вторичных источников питания и преобразовательной техники. Конденсаторы изготавливаются в климатическом исполнении УХЛ. Полярные. Уплотненные. Изолированные с самофиксирующимися радиальными выводами
К50-106
Полярные, постоянной ёмкости. Уплотнённые. В изолированном корпусе, с торцевой шпилькой и без неё, с радиальными выводами под винт
