К50-90

Оксидно-электролитический алюминиевый конденсатор

elecond-market@elcudm.ru
+7 (34147) 2-99-89

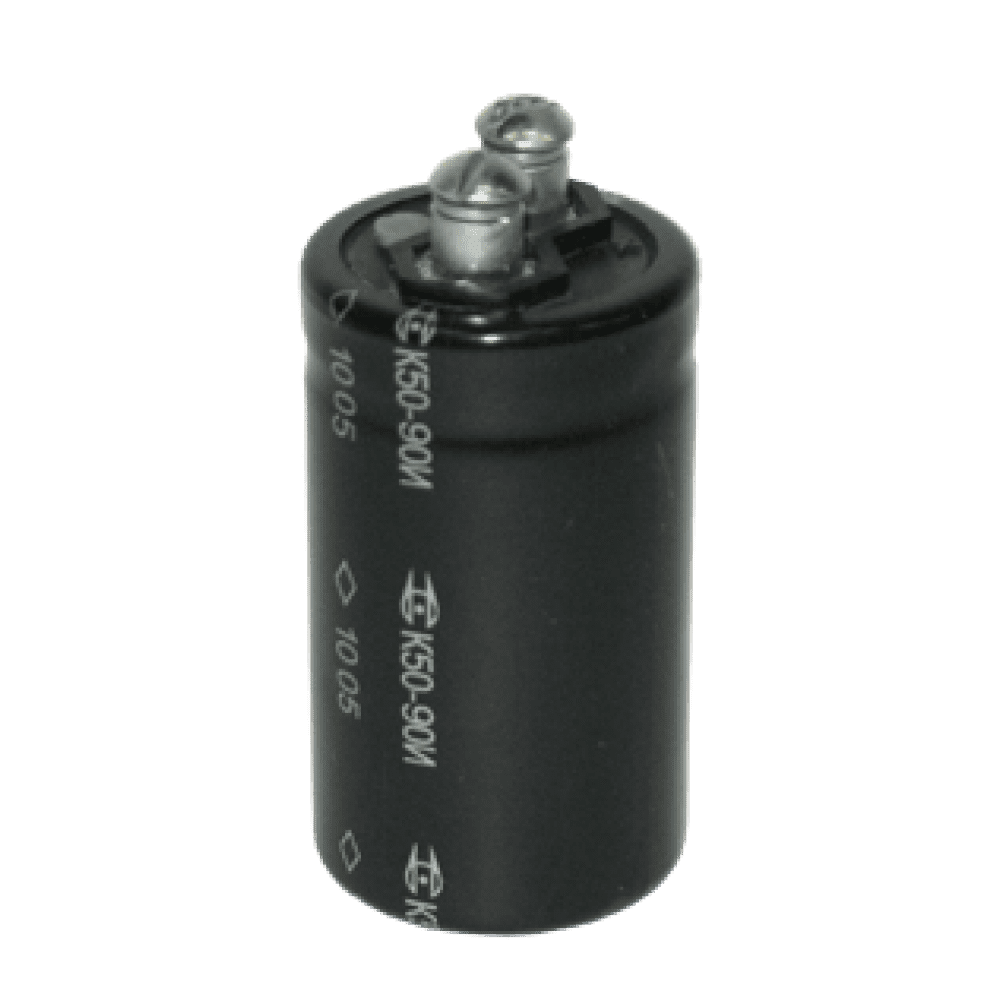

Конденсатор алюминиевый К50-90
АЖЯР.673541.018 ТУ
Конденсаторы с радиальными винтовыми выводами, полярные, в изолированном и неизолированном корпусе, уплотненной конструкции, с радиальными винтовыми выводами. Предназначены для работы в цепях постоянного и пульсирующего тока вторичных источников питания и преобразовательной техники. Конденсаторы изготавливаются для внутреннего монтажа с требованиями стойкости к повышенной влажности воздуха 98% при температурах 25°С и 35°С.

Конденсаторы стойкие к воздействию механических и биологических факторов, со значениями характеристик, соответствующими группе унифицированного исполнения 3У ГОСТ РВ 20.39.414.1 с уточнениями в АЖЯР.673541.018 ТУ.

Узнайте о сроках поставки, стоимости продукции или просто задайте интересующий вопрос

Узнайте о сроках поставки, стоимости продукции или просто задайте интересующий вопрос

Основные технические данные

НаименованиеЗначение
Номинальное напряжение, В250…450
Номинальная ёмкость, мкФ100…680
Кратковременное перенапряжение в течение 10с, В1.15 Uном (Uном=250)
1.1 Uном (Uном>250)
Допускаемое отклонение ёмкости (25 °C, 50 Гц), %+50…-20; ±20
Повышенная температура среды Tокр, максимальное значение при эксплуатации, °С+85
Пониженная температура среды Tокр, минимальное значение при эксплуатации, °С-40

Внешний вид конденсаторов

Исполнение В
(изолированные)
Исполнение УХЛ
(неизолированные)
1 — Винт ВМ5-6g
2 — Шайба 5.65
3 — Перемычка для разряда
4 — Клапан, обеспечивающий взрывоустойчивость
5 — Изоляционная прокладка
6 — Покрытие эмалью
7 — Изоляционная трубка
D, ммA, мм
3512.5
5022

Надёжность конденсаторов

БезотказностьНаработка
tλ,ч, не менее
Интенсивность отказов конденсаторов,
λ, 1/ч, не более
Предельно-допустимый режим (Uном, Tокр=85 °С)10 00010-5
Облегченный режим (0.5Uном, Tокр=60 °С)50 00010-6
Облегченный режим (0.5Uном, Tокр=50 °С)100 00010-7
Сохраняемость
Гамма-процентный срок сохраняемости конденсаторов Tcy при y=99.5%, лет, не менее
25

Габаритные размеры и значения электрических параметров конденсаторов при поставке

Uном, ВCном мкФГабарит DxH, ммtg δ, %, 25°C, 50 Гц, не болееIут, мкА, 25°C, после 5 минут, не болееМасса, г, не болееZ, Ом, 25°C, 100кГц, не болееIR, А, 85°C, 50 Гц, не более
25068035x60251 3791500.950.7
50х45120
35015035x40608852.301.2
22035x457941201.351.3
33035x501 0531400.751.4
47035x601 3481501.6
50x45
40010035x40504855.801.7
15035x456671203.101.8
22035x508711401.801.9
33035x601 1561501.552.2
50x45
47035x801 4801600.902.8
50x50185
45010035x455461206.551.3
15035x507241403.501.4
22035x609461503.401.6
50x45
33035х801 2551601.752.0
50х50185
Допустимое значение номинального пульсирующего тока в зависимости от температуры и частоты вычисляют по формуле:
I = Iном × KT × KF ,
где Iном — допустимое значение номинального пульсирующего тока при температуре 85°C на частоте 50 Гц (см. таблицу «Значения электрических параметров конденсаторов»)

KT - коэффициент коррекции Iном в зависимости от температуры

Tокр, °C254050607085
KT1.431.371.311.251.171.0

KF - коэффициент коррекции Iном в зависимости от частоты

F, Гц501003006001 00010 000≥50 000
KF11.251.51.631.691.882.0

Пример условного обозначения при заказе

КОНДЕНСАТОР К50-90 — 450В — 330мкФ (+50 -20)% (35×80) И АЖЯР.673541.018 ТУ
КОНДЕНСАТОР К50-90 — 250В — 680мкФ ±20% (50×45) И В АЖЯР.673541.018 ТУ
КОНДЕНСАТОР К50-90 — 450В — 220мкФ ±20% (50×45) АЖЯР.673541.018 ТУ
КОНДЕНСАТОР К50-90 — 400В — 470мкФ ±20% (50×50) В АЖЯР.673541.018 ТУ
