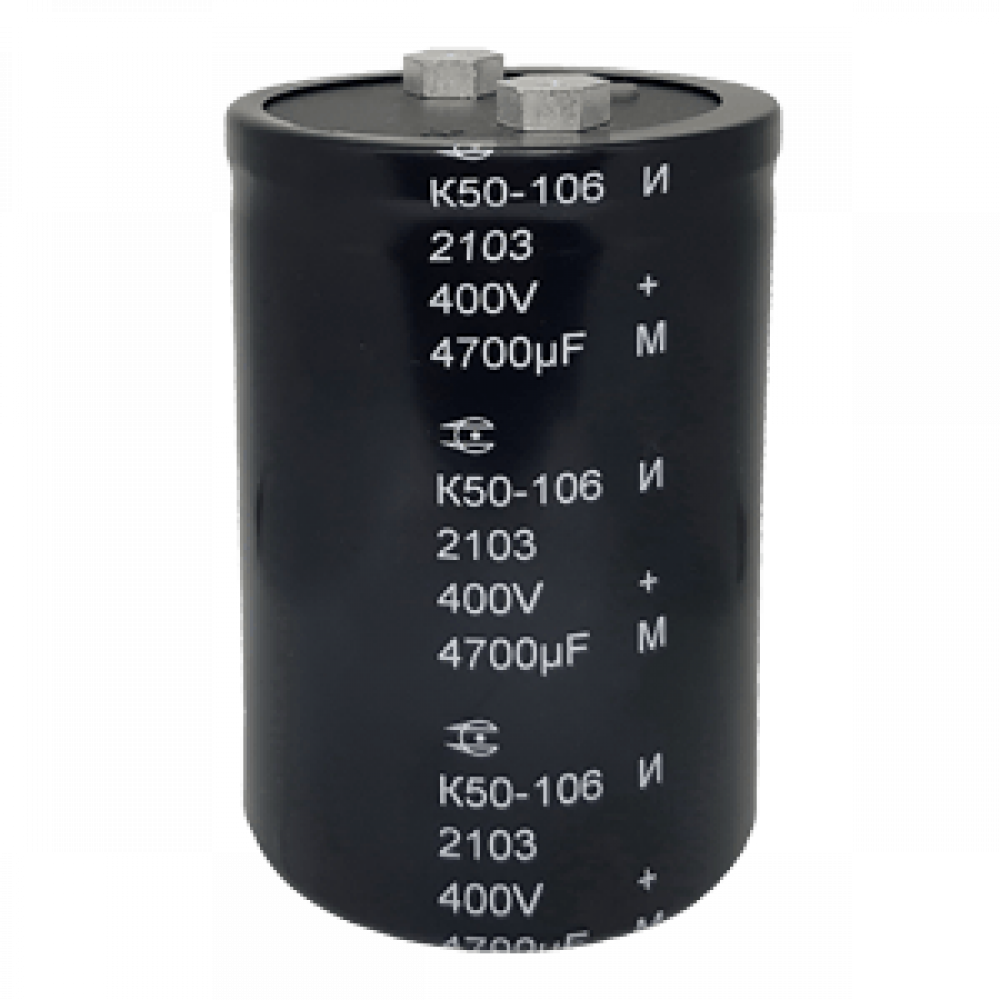

Основные технические данные
| Наименование | Значение |
|---|---|
| Номинальное напряжение, В | 63; 350; 400; 450 |
| Номинальная ёмкость, мкФ | 3 300; 4 700; 6 800; 10 000; 100 000; |
| Допускаемое отклонение ёмкости (25°C, 100 Гц), % | ±20 |
| Повышенная температура среды Tокр, максимальное значение при эксплуатации, °С | +85 |
| Пониженная температура среды Tокр, минимальное значение при эксплуатации, °С | -40 |
Номиналы конденсатора
| Uном, В | 63 | 350 | 400 | 450 |
|---|---|---|---|---|
| Cном, мкФ | ||||
| 3 300 | ✓ | |||
| 4 700 | ✓ | ✓ | ||
| 6 800 | ✓ | |||
| 10 000 | ✓ | |||
| 100 000 | ✓ | |||
Надёжность конденсаторов
| Режимы и условия эксплуатации | tλ, ч | λ, 1/ч, не более | ||
| Вид режима | Электрический режим | Температура среды, °C | ||
| Предельно-допустимый | Uном | 85 | 2 000 | 5x10-4 |
| Типовой | Uном, Iном, 85°C, 100Гц | 85 | 12 000 | 1x10-4 |
| Uном, 1.5×Iном, 85°C, 100Гц | 40 | 250 000 | 5x10-6 | |
95-процентный срок сохраняемости конденсаторов при хранении в условиях согласно ГОСТ 21493 должен быть 20 лет.
Чертёж общего вида
Вариант конструктивного исполнения А
без хомута
с хомутом
Вариант конструктивного исполнения Б
без хомута
с хомутом
Крышка
без хомута
с хомутом
1 – Перемычка
2 – Изоляционная трубка
3 – Покрытие эмалью (для климатического исполнения В)
4 – Изоляционная прокладка
5 – Винт M5-6g (для D= 76мм – M6-6g)
6 – Хомут
7 – Торцевая шпилька
2 – Изоляционная трубка
3 – Покрытие эмалью (для климатического исполнения В)
4 – Изоляционная прокладка
5 – Винт M5-6g (для D= 76мм – M6-6g)
6 – Хомут
7 – Торцевая шпилька
Габаритные размеры и масса конденсаторов
| Uном, В | Cном, мкФ | D, мм | H, мм | H1, мм | A, мм | масса, г |
|---|---|---|---|---|---|---|
| 63 | 100 000 | 76 | 146.0 | 151.8 | 32.0 | 1 660 |
| 350 | 10 000 | 76 | 155.0 | 160.8 | 32.0 | 1 800 |
| 400 | 3 300 | 65 | 105.7 | 112.2 | 28.5 | 840 |
| 400 | 4 700 | 76 | 105.7 | 111.5 | 32.0 | 1 190 |
| 400 | 6 800 | 76 | 143.2 | 149.0 | 32.0 | 1 630 |
| 450 | 4 700 | 65 | 143.2 | 149.7 | 28.5 | 1 200 |
Значения электрических параметров конденсаторов при поставке
| Uном, В | Cном, мкФ T=20°C, F=100Гц | tg δ, % T=20°C, F=120Гц | Iут, мкА T=20°C, после 5мин. | Z, мОм T=20°C, F=10кГц | Rэкв, мОм T=20°C, F=100Гц | Iном, А T=85°C, F=100Гц |
|---|---|---|---|---|---|---|
| 63 | 100 000 | 70 | 22 900 | 15 | 11 | 34.3 |
| 350 | 10 000 | 20 | 7 306 | 13 | 17 | 23 |
| 400 | 3 300 | 20 | 3 192 | 24 | 23 | 11 |
| 400 | 4 700 | 20 | 4 310 | 17 | 16 | 14 |
| 400 | 6 800 | 20 | 5 898 | 14 | 11 | 19 |
| 450 | 4 700 | 20 | 4 763 | 30 | 25 | 14 |
Допустимое значение номинального пульсирующего тока в зависимости от температуры и частоты вычисляют по формуле:
I = Iном × KT × KF ,
где Iном – допустимое значение номинального пульсирующего тока при температуре 85°C на частоте 100 Гц (см. таблицу “Значения электрических параметров конденсаторов”)
I = Iном × KT × KF ,
где Iном – допустимое значение номинального пульсирующего тока при температуре 85°C на частоте 100 Гц (см. таблицу “Значения электрических параметров конденсаторов”)
KT - коэффициент коррекции Iном в зависимости от температуры
| Tокр, °C | 40 | 55 | 60 | 70 | 85 |
|---|---|---|---|---|---|
| KT | 2.75 | 2.38 | 2.23 | 1.85 | 1 |
KF - коэффициент коррекции Iном в зависимости от частоты
| F, Гц | 50 | 100 | 300 | 1 000 | ≥10 000 |
|---|---|---|---|---|---|
| KF | 0.85 | 1 | 1.23 | 1.34 | 1.41 |
Кодированное условное обозначение конденсаторов
(идентификационный номер (partnumber))
Конденсатор
К50-106б – 400В – 3300мкФ (±20) % –
И – ЕВАЯ.673541.063ТУ
(K50-106B-Y-338M-D65H105Z7-PET-063)
1 | 1.1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
|---|---|---|---|---|---|---|---|---|
Конденсатор K50-106 | б | 400B | 3300мкФ | ±20% | D=65мм | H=105.7мм | PET | ЕВАЯ.673541.063ТУ |
K50-106 | B | Y | 338 | M | D65 | H105Z7 | PET | 063 |
1. К50-106 – конденсатор К50-106
1.1 Вариант конструктивного исполнения
Код | Наличие шпильки |
|---|---|
A | Без торцевой шпильки |
B | С торцевой шпилькой |
2. Код номинального напряжения
Код | K | T | Y | U |
|---|---|---|---|---|
Uном, В | 63 | 350 | 400 | 450 |
3. Код номинальной ёмкости
Код | 338 | 478 | 688 | 109 | 1009 |
|---|---|---|---|---|---|
Cном, мкФ | 3300 | 4700 | 6800 | 10000 | 100000 |
4. Код допуска по ёмкости
Код | M |
|---|---|
Допуск, % | ±20 |
5. Код диаметра конденсатора
Код | D65 | D76 |
|---|---|---|
Диаметр, мм | 65 | 76 |
6. Код высоты конденсатора
Код | H105Z7 | H143Z2 | Н146 | H155 |
|---|---|---|---|---|
Высота, мм | 105.7 | 143.2 | 146 | 155 |
7. Код изоляции
Код | Расшифровка |
|---|---|
PET | Изолированные, упаковка в коробку для ручной сборки аппаратуры |
8. Код ТУ
Код | Обозначение ТУ |
|---|---|
063 | ЕВАЯ.673541.063ТУ |
