К50-27

Оксидно-электролитический алюминиевый конденсатор

elecond-market@elcudm.ru
+7 (34147) 2-99-89

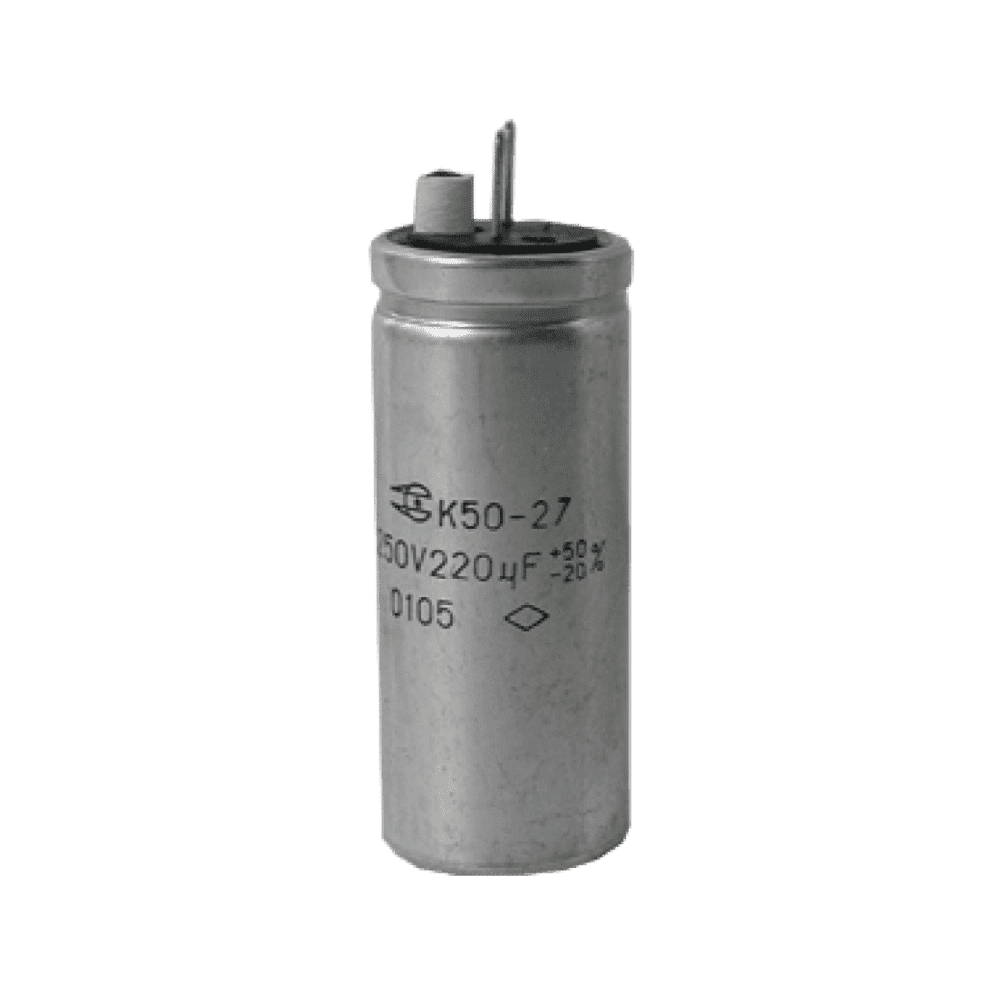

Конденсатор К50-27
ОЖ0.464.197 ТУ Чертеж 2
ОЖ0.464.147 ТУ Чертеж 2
Предназначены для работы в цепях постоянного, пульсирующего токов и в импульсном режиме. Изготавливаются во климатическом исполнении В (неизолированные) и УХЛ (изолированные и неизолированные).

Конденсаторы стойкие к воздействию внешних факторов, установленных в ОСТ В 11 0027-84 для группы исполнения 2У с дополнениями и уточнениями в ОЖ0.464.147 ТУ

Особенностью этих конденсаторов является наличие высоковольтных номиналов с напряжением 400 и 450 В, высокое значение минимальной наработки (более 10000 час. при температуре 60°C). Применяются в преобразовательной технике, источниках вторичного питания, в продукции общего и специального назначения.

Узнайте о сроках поставки, стоимости продукции или просто задайте интересующий вопрос

Узнайте о сроках поставки, стоимости продукции или просто задайте интересующий вопрос

Основные технические данные

НаименованиеЗначение
Номинальное напряжение, В160…450
Номинальная ёмкость, мкФ100…1 000
Допускаемое отклонение ёмкости (25 °C, 50 Гц), %+50…-20; +30…-10
Повышенная температура среды Tокр, максимальное значение при эксплуатации, °С+85
Пониженная температура среды Tокр, минимальное значение при эксплуатации, °С-40
1 — Клапан, обеспечивающий взрывоустойчивость
DxH, ммA, ммa, мм
30x6213±0.56±0.15
34x9213±0.56±0.15
24x6210±0.55.5±0.15
30x7713±0.56±0.15

Габаритные размеры и масса конденсаторов

Uном, В160250300350450
Cном, мкФDxH, мм
масса, г
10024x62
60
30x62
80
22024x62
60
30x62
80
30x77
120
34x92
140
47030x62
80
30x77
120
34x92
140
1 00034x92
140

Зависимость отношения максимально допустимых рабочих напряжений конденсаторов от температуры среды

1 — для конденсаторов на Uном ≤250 В
2 — для конденсаторов на Uном ≥300 В

Значения электрических параметров конденсаторов при поставке

Uном, ВCном, мкФtg δ, %, 25 °C, 50 Гц, не болееIут, мкА, 25 °C, после 5 минут, не болееZ, Ом, 25 °C, 10кГц, не более
160470152 2566
1 0004 8203
2502201 67012
4703 5456
3002202 00012
4704 2506
3501001 07025
2202 33012
4501001 37025
2202 99012

Надёжность конденсаторов

Режимы и условия эксплуатацииНаработка tλ,ч, не менееИнтенсивность отказов конденсаторов, λ, 1/ч, не более
Предельно-допустимый режим (0.6-0.7Uном, Tокр=85 °С)5 0005x10-8
Предельно-допустимый режим (Uном, Tокр=70 °С)10 000
Облегченный режим (Uном, Tокр=70 °С)15 000
Сохраняемость
Гамма-процентный срок сохраняемости конденсаторов Tcy при y=99.5%, лет, не менее
12

Кодированное условное обозначение конденсаторов
(идентификационный номер (partnumber))


Конденсатор К50-27 – 160В – 470мкФ (+50; –20)% – ОЖ0.464.197ТУ
(K50-27- Q -477S –D30H62-PET-0-197-UHL)

1

2

3

4

5

6

7

8

9

Конденсатор K50-27

160В

470мкФ

(+50; –20)%

D=30мм

H=62мм

PET-0

ОЖ0.464.197ТУ

УХЛ

K50-27

Q

477

S

D30

H62

PET-0

197

UHL

1. К50-27 – конденсатор К50-27
2. Код номинального напряжения

Код

Q

W

T00

T

U

Uном, В

160

250

300

350

450

3. Код номинальной ёмкости

Код

107

227

477

108

Cном, мкФ

100

220

470

1000

4. Код допуска по ёмкости

Код

S

Q

Допуск, %

+50; –20

+30; –10

5. Код диаметра конденсатора

Код

D24

D30

D34

Диаметр, мм

24

30

34

6. Код высоты конденсатора

Код

Н62

Н77

Н92

Высота, мм

62

77

92

7. Код изоляции

Код

Расшифровка

PET-0

Неизолированные, упаковка в коробку для ручной сборки аппаратуры

PET

Изолированные, упаковка в коробку для ручной сборки аппаратуры

8. Код ТУ

Код

Обозначение ТУ

197

ОЖ0.464.197ТУ

9. Климатическое исполнение

Код

Расшифровка

В

Конденсаторы предназначенные для внутреннего монтажа с требованиями стойкости к повышенной влажности воздуха 98% при температуре 35°С

UHL

Конденсаторы предназначены для внутреннего монтажа с требованиями стойкости к повышенной влажности воздуха 98% при температуре 25°С (климатическое исполнение УХЛ)

Пример условного обозначения при заказе

КОНДЕНСАТОР К50-27 — 450В — 100мкФ (+50 -20)% В ОЖ0.464.197 ТУ
КОНДЕНСАТОР К50-27 — 450В — 220мкФ (+50 -20)% И ОЖ0.464.147 ТУ
