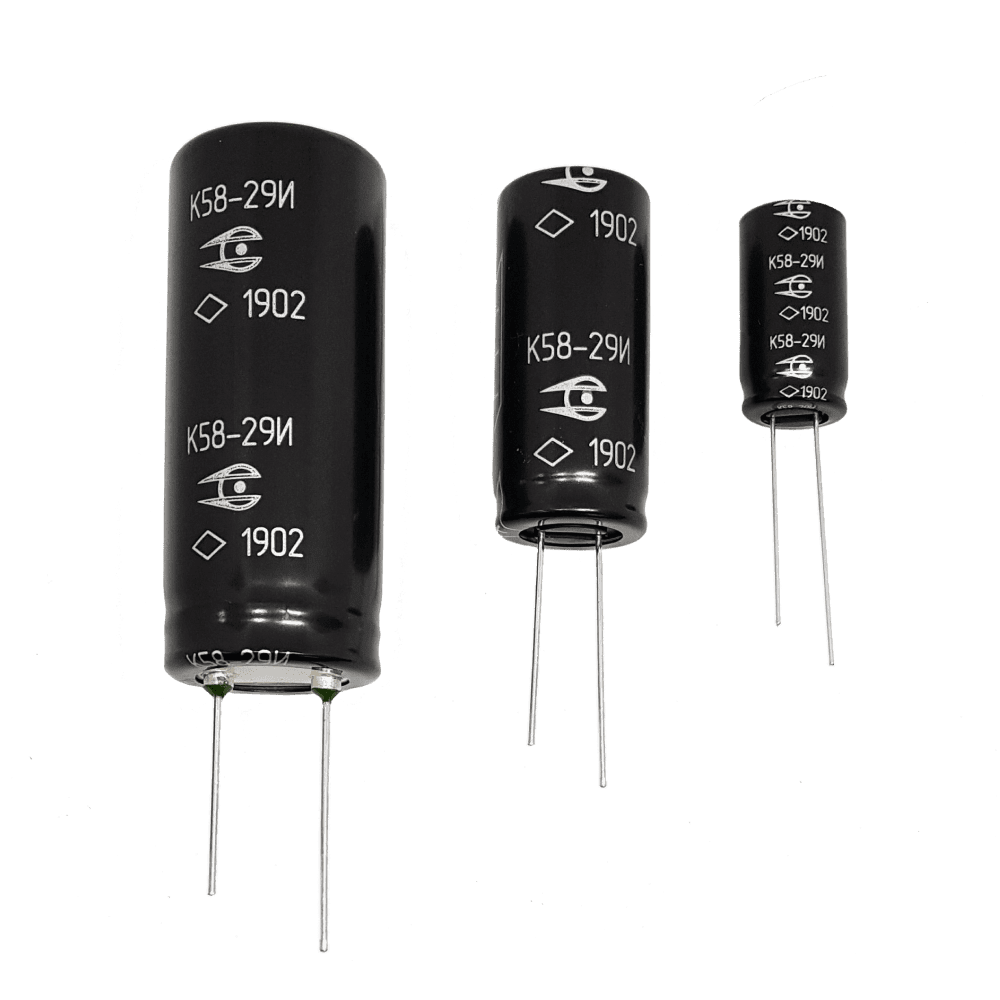

К58-29

АЖЯР.673623.007 ТУ

Cпециального назначения

elecond.supercapacitor@elcudm.ru
+7 (34147) 4-25-01
Малогабаритные суперконденсаторы специального назначения:
— низкотемпературная серия до минус 60°С;
— номинал с ёмкостью 1Ф выполнен в двух исполнениях: 6,3х14 и 8х13;
— дополнительный номинал 2,7Вх200Ф.

Заменяемые зарубежные аналоги: серия СКФ (Феникс), серия VEC (VinaTech), серия HV (Eaton), серия VSCS (Vitzrocell), серия BCAP (Maxwell), серия SCC (AVX), серии CHV,CHW, CXP, CXHP,CHQ (CDA), серия SP (Shenmao), серии LR, HP, HE, HT (KAMCAP), ESHSR (Nesscap)

Заменяемые российские ионисторы: К58-12, К58-24 (Гириконд)

На основе суперконденсаторов К58-28, К58-29 изготавливаются модули МИК и МИЧ с активными схемами балансировки, которые представляют собой законченное решение накопителя энергии с требуемыми параметрами по ёмкости и напряжению.
Техническая информация
Контактная информация

Назначение

Основные технические данные

НаименованиеЗначение
Номинальное напряжение, В2.7
Номинальная ёмкость, Ф1; 3; 5; 10; 15; 25; 50; 100; 200
Допускаемое отклонение ёмкости, %+50…-20; ±20
Повышенная температура при эксплуатации, °С65
Пониженная температура при эксплуатации, °С-60
Предельно-допустимое перенапряжение, В2.85

Значения электрических параметров конденсаторов

Uном, ВCном, ФГабарит DxH, ммIут, мкА T=25°C, 72ч, не болееRэкв. пост.ток, мОм T=25°C, не болееПредельный зарядный и разрядный ток, А (разрядка в течение 1с от Uном до ½ Uном), не менееЗапасаемая энергия,
Вт·ч
Удельная запасаемая энергия,
Вт·ч/кг
Удельная полезная мощность,
Вт/кг
2.716.3x14154000.50.0010.41874.8
2.718x13154000.50.0010.41874.8
2.738x20151101.50.0030.872272.21
2.7510x2023902.50.0051.132160
2.71010x30387050.0101.561922.64
2.71512.5x2560856.50.0151.45980.17
2.72516x2598548.50.0251.691080
2.75018x402403210.10.0512.031093.5
2.710020x403003012.50.1012.25648
2.720025x601 05024140.2032.25405

Габаритный чертёж конденсаторов

Рисунок 1

Рисунок 2
(остальное см. рис. 1)
Вид В
Вариант 1
Вид В
Вариант 2
Рисунок 3

Рисунок 4
(остальное см. рис. 2)
Вид Д
Вариант 3
Рисунок 5

Рисунок 6
(остальное см. рис. 2)
Вид Ж

Габаритные размеры и масса конденсаторов

Uном, ВCном, ФГабарит DxH, ммd, ммA, ммМасса, г
(фактическая)
Вариант крышкиРисунок
2.716.3x140.62.30.821, 2, 3, 4
2.718x130.63.51.22, 31, 2, 3, 4
2.738x200.63.51.62, 31, 2, 3, 4
2.7510x200.652.311, 2, 3, 4
2.71010x300.653.311, 2, 3, 4
2.71512.5x250.654.311, 2, 3, 4
2.72516x250.87.57.11, 31, 2, 3, 4
2.75018x400.87.515.61, 31, 2, 3, 4
2.710020x400.81017.61, 31, 2, 3, 4
2.720025x60112.540.1-5, 6

Защита корпуса

Климатическое исполнениеПокрытие лакомОчехление трубкой изолирующейВариант конструктивного исполнения
Конденсаторы, предназначенные для внутреннего монтажа с требованиями стойкости к повышенной влажности воздуха 98% при температуре 25°С--1, 3, 5
Конденсаторы, предназначенные для внутреннего монтажа с требованиями стойкости к повышенной влажности воздуха 98% при температуре 25°С-+2, 4, 6
Конденсаторы, предназначенные для внутреннего монтажа с требованиями стойкости к повышенной влажности воздуха 98% при температуре 35°С+-2, 4, 6
Конденсаторы, предназначенные для внутреннего монтажа с требованиями стойкости к повышенной влажности воздуха 98% при температуре 35°С++2, 4, 6

Требования надёжности

Режимы и условия эксплуатацииtλtλ, цикловλ, 1/ч, не более
Предельно-допустимый режим (Uном, Tокр=65°С)1 5005x10-5
Предельно-допустимый режим (заряд до Uном, разряд до ½ Uном, Tокр=65°С)30 0003x10-6
Типовой режим (Uном, Tокр=25°С)30 0001x10-6
Типовой режим (заряд до Uном, разряд до ½ Uном, Tокр=25°С)500 0003x10-7
Гамма-процентный срок сохраняемости конденсаторов Tcy при y=95%, 25 лет

Пример условного обозначения при заказе

КОНДЕНСАТОР К58-29 — 2,7В — 1Ф (+50-20)% — (6.3×14) АЖЯР.673623.007 ТУ
КОНДЕНСАТОР К58-29 — 2,7В — 1Ф (+50-20)% — (8×13) И АЖЯР.673623.007 ТУ
КОНДЕНСАТОР К58-29 — 2,7В — 25Ф (+50-20)% — (16×25) В АЖЯР.673623.007 ТУ
КОНДЕНСАТОР К58-29 — 2,7В — 200Ф ±20% — (25×60) ИВ АЖЯР.673623.007 ТУ

В – всеклиматическое исполнение (покрытие лаком);

И – очехление трубкой изолирующей;

ИВ – очехление трубкой изолирующей и покрытие лаком
