К50-77

Оксидно-электролитический алюминиевый конденсатор

elecond-market@elcudm.ru
+7 (34147) 2-99-89

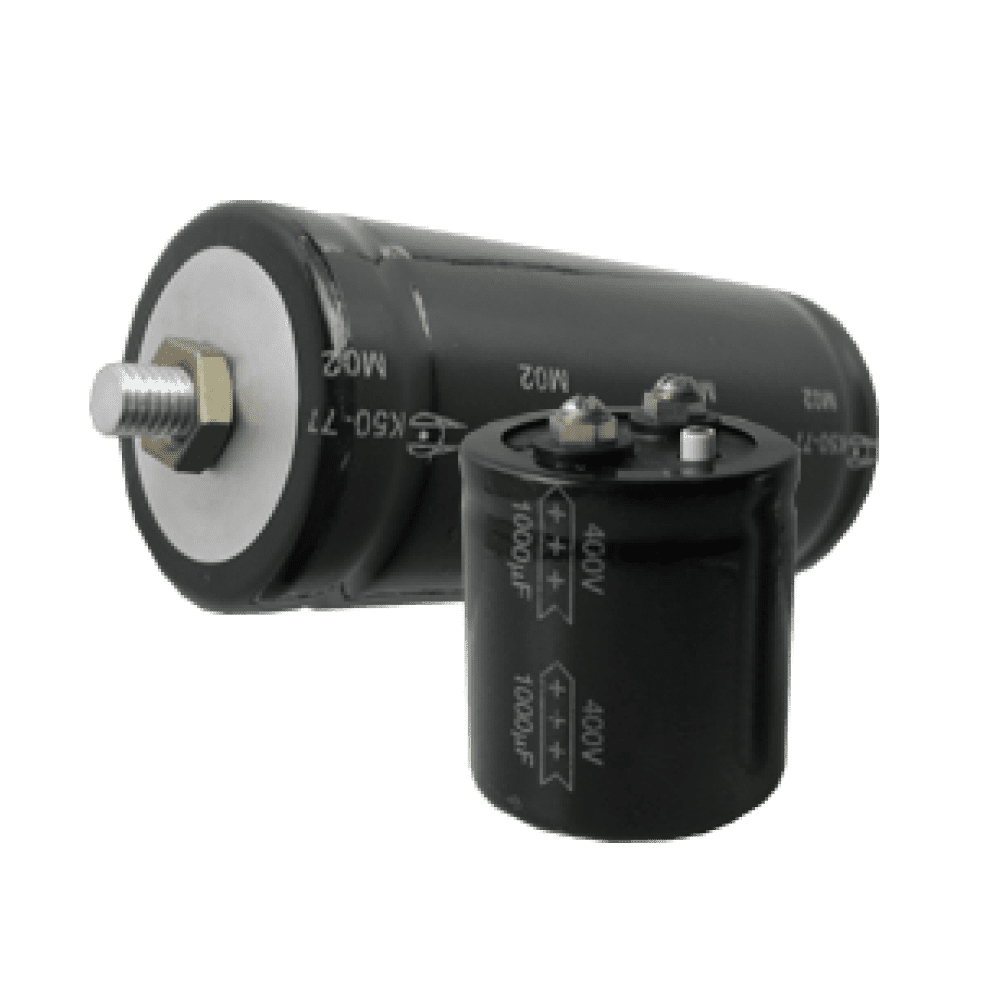

Конденсатор К50-77
АЖЯР.673541.007 ТУ
Предназначены для работы в цепях постоянного и пульсирующего токов вторичных источников питания и преобразовательной техники. Изготавливаются в климатическом исполнении В (изолированные и неизолированные) и УХЛ (изолированные).

Конденсаторы стойкие к воздействию внешних факторов, в соответствии с ГОСТ РВ 20.39.414.1, со значениями характеристик для группы исполнения 2У с дополнениями и уточнениями в АЖЯР.673541.007 ТУ.

Рекомендуется использовать взамен К50-37, К50-18.

Узнайте о сроках поставки, стоимости продукции или просто задайте интересующий вопрос

Узнайте о сроках поставки, стоимости продукции или просто задайте интересующий вопрос

Основные технические данные

НаименованиеЗначение
Номинальное напряжение, В250…450
Номинальная ёмкость, мкФ1 000…4 700
Кратковременное перенапряжение в течение 10с, В1.15 Uном (Uном = 250)
1.1 Uном (Uном > 250)
Допускаемое отклонение ёмкости (25 °C, 50 Гц), %+50…-10;  ±20
Повышенная температура среды Tокр, максимальное значение при эксплуатации, °С+85
Пониженная температура среды Tокр, минимальное значение при эксплуатации, °С-40

Внешний вид конденсаторов

Вариант А
Исполнение УХЛ
(изолированные)
Исполнение В
(неизолированные)
Исполнение В
(изолированные)
Вариант Б
Исполнение УХЛ
(изолированные)
1 — Изоляционный чехол
2 — Клапан, обеспечивающий взрывоустойчивость
3 — Перемычка для разряда
4 — Лакокрасочное покрытие
5 — Винт ВМ5-6g
6 — Шайба 5.65

Габаритные и установочные размеры хомутика для конденсатора

Номиналы конденсаторов

Uном, В250400450
Cном, мкФ
1 000
1 500
2 200
3 300
4 700

Габаритные размеры и масса конденсаторов

Uном, ВCном, мкФD, ммH, ммA±0.15, ммМасса, г, не более
2504 7006514028.5800
4001 000657028.5380
4001 5006510528.5600
4002 2006510528.5600
4003 3006510528.5600
4501 5006510528.5600

Надёжность конденсаторов

БезотказностьНаработка
tλ,ч, не менее
Интенсивность отказов конденсаторов,
λ, 1/ч, не более
Предельно-допустимый режим (Uном, Tокр=85 °С)12 0005x10-5
Облегченный режим (0.5Uном, Tокр=50 °С)150 0003x10-7
Сохраняемость
Гамма-процентный срок сохраняемости конденсаторов Tcy при y=95%, лет, не менее
20

Значения электрических параметров конденсаторов при поставке

Uном, ВCном, мкФtg δ, %, 25°C, 50 Гц, не болееIут, мкА, 25°C, после 5 минут, не болееRэкв, Ом, 25°C, 100Гц, не болееZ, Ом, 25°C, 10кГц, не болееIR, А, 85°C, 50 Гц, не более
2504 700105 2030.040.118.8
4001 000102 4660.110.163.7
4001 500103 0210.090.114.8
4002 200103 6580.050.076.65
4003 300105 5140.040.0458.8
4501 500103 2040.070.156
Допустимое значение номинального пульсирующего тока в зависимости от температуры и частоты вычисляют по формуле:
I = Iном × KT × KF ,
где Iном — допустимое значение номинального пульсирующего тока при температуре 85 °C на частоте 50 Гц (см. таблицу «Значения электрических параметров конденсаторов»)

KT - коэффициент коррекции Iном в зависимости от температуры

Tокр, °C254050607085
KT1.551.441.361.251.121.0

KF - коэффициент коррекции Iном в зависимости от частоты

F, Гц501002003004005001 000≥2 000
KF11.251.341.381.411.431.481.52

Пример условного обозначения при заказе

КОНДЕНСАТОР К50-77a — 250В — 4700мкФ ±20% В АЖЯР.673541.007 ТУ
КОНДЕНСАТОР К50-77a — 250В — 4700мкФ ±20% И В АЖЯР.673541.007 ТУ
КОНДЕНСАТОР К50-77б — 250В — 4700мкФ ±20% И АЖЯР.673541.007 ТУ
