К50-91

Оксидно-электролитический алюминиевый конденсатор

elecond-market@elcudm.ru
+7 (34147) 2-99-89
АЖЯР.673541.019 ТУ
АЖЯР.673541.019 ТУ
Конденсаторы с радиальными винтовыми выводами. Полярные, в изолированном и неизолированном корпусе, уплотнённой конструкции, с радиальными винтовыми выводами. Предназначены для работы в цепях постоянного и пульсирующего тока вторичных источников питания и преобразовательной техники. Конденсаторы изготавливаются для внутреннего монтажа с требованиями стойкости к повышенной влажности воздуха 98% при температурах 25°С и 35°С.

Конденсаторы стойкие к воздействию механических и биологических факторов, со значениями характеристик, соответствующих группе унифицированного исполнения 3У ГОСТ РВ 20.39.414.1 с уточнениями в АЖЯР.673541.019 ТУ.

Узнайте о сроках поставки, стоимости продукции или просто задайте интересующий вопрос

Узнайте о сроках поставки, стоимости продукции или просто задайте интересующий вопрос

Основные технические данные

НаименованиеЗначение
Номинальное напряжение, В250…450
Номинальная ёмкость, мкФ470…15 000
Кратковременное перенапряжение в течение 10с, В1.15 Uном (Uном=250)
1.1 Uном (Uном>250)
Допускаемое отклонение ёмкости (25°C, 50 Гц), %+50…-20; ±20
Повышенная температура среды Tокр, максимальное значение при эксплуатации, °С+85
Пониженная температура среды Tокр, минимальное значение при эксплуатации, °С-40

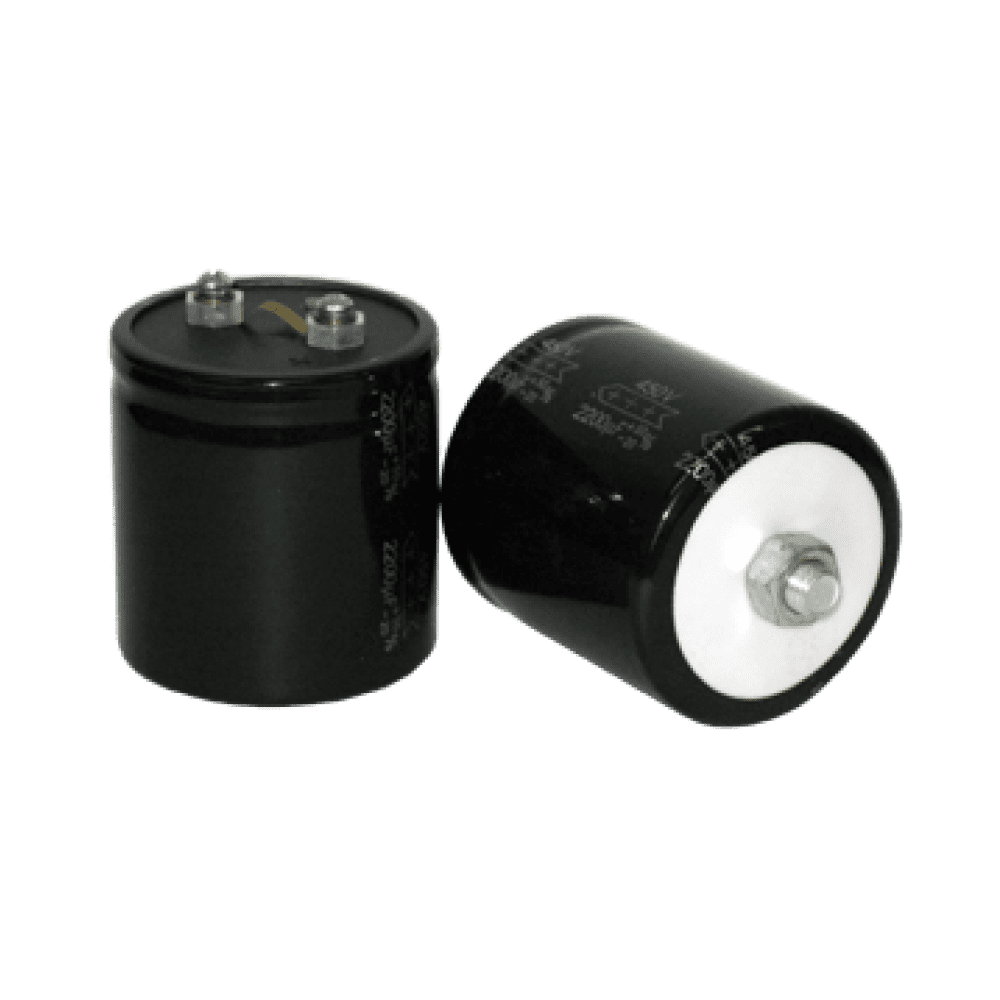

Внешний вид конденсаторов

Вариант А
(крепление хомутом)
Изолированные, неизолированные,
с влагостойким покрытием
Рис. 1
Рис. 2
Рис. 3
Вариант Б
(с торцевой шпилькой)
Изолированные, неизолированные
Рис. 4
1 — Винт В.М5-6gx8.36.019 ГОСТ 17473-80
2 — Шайба 5.65Г 019 ГОСТ 6402-70
3 — Клапан, обеспечивающий взрывоустойчивость
4 — Перемычка, предназначенная для разряда
5 — Хомут
6 — Гайка М12-6Н.04.016 ГОСТ 2526-70
7 — Торцевая шпилька

Габаритные размеры и масса конденсаторов

Рисунок122,3,4
D, мм35506576
H, мм80105506080801051107080120155170
A, мм12.52228.532

Габаритные и установочные размеры хомутика для конденсатора

1 — Хомутик
2 — Винт ВМ4-6gx12.48.019 ГОСТ 17473
3 — Шайба А4,0.01.08 кп.019 ГОСТ 11371
4 — Гайка М4-6Н.04.019 ГОСТ 5916
DD*L*Масса г, не более
66.2±0.278.688.659.7
77.2±0.289.699.669.6

Надёжность конденсаторов

БезотказностьНаработка
tλ,ч, не менее
Интенсивность отказов конденсаторов,
λ, 1/ч, не более
Предельно-допустимый режим (Uном, Tокр=85°С) для конденсаторов ø 35мм и конденсаторов ø 50мм, H = 50; 60мм 10 00010-5
Предельно-допустимый режим (Uном, Tокр=85°С) для конденсаторов ø50…76мм; H = 70…170мм15 00010-5
Облегченный режим (0.5Uном, Tокр=60°С) для конденсаторов всех габаритов50 00010-6
Облегченный режим (0.5Uном, Tокр=50°С) для конденсаторов всех габаритов100 00010-7
Сохраняемость
Гамма-процентный срок сохраняемости конденсаторов Tcy при y=99.5%, лет, не менее
25

Габаритные размеры и значения электрических параметров конденсаторов при поставке

Uном, ВCном, мкФГабарит DxH, ммA, ммtg δ, %, 25°C, 50 Гц, не болееIут, мкА, 25°C, после 5 минут, не болееМасса, г, не болееZ*, Ом, 25°C, не болееIном, А, 85°C, 50 Гц, не более
2501 00035x8012.5251 8401600.500.9
2501 00050x5022.0251 8401850.500.9
2501 50035x10512.5252 4301950.301.2
2501 50050x6022.0252 4302300.301.2
2502 20050x8022.0253 1703000.201.7
2503 30065x8028.5254 2004500.152.7
2504 70065x10528.5255 3606100.083.4
2506 80065x11028.5256 9307500.053.4
25010 00076.1x12032.0259 0701 0500.034.8
25015 00076.1x15532.02512 0301 1500.025.9
35068035x8012.5251 7801600.452.0
35068050х5022.0251 7801850.452.0
3501 00035x10512.5252 3201950.302.5
3501 00050х6022.0252 3202300.302.5
3501 50050x8022.0253 0703000.103.6
3502 20065x8028.5254 0004500.085.8
3503 30065x10528.5255 3006100.057.3
3504 70065x11028.5256 7807500.037.3
3506 80076.1x12032.0258 7601 0500.0310.3
35010 00076.1x15532.02511 4701 1500.0212.7
40068035х10512.5251 9501950.553.4
40068050х6022.0251 9502300.553.4
4001 00050x8022.0252 5403000.353.6
4001 50065x8028.5253 3704500.158.0
4002 20076.1x7032.0254 3906000.109.0
4003 30076.1x8032.0255 8106500.059.7
4004 70076.1x12032.0257 4401 0500.0413.2
4006 80076.1x15532.0259 6201 1500.0316.8
45047035х10512.5251 6401951.102.5
45047050х6022.0251 6402301.102.5
45068050x8022.0252 1203000.753.8
4501 00065x8028.5252 7604500.656.1
4501 50076.1x7032.0253 6506000.207.0
4502 20076.1x8032.0254 7606100.107.2
4502 20065х10528.5255 3006500.107.2
4503 30076.1x12032.0256 3101 0500.0810.8
4504 70076.1x15532.0258 0701 1500.0613.3
4506 80076.1x17032.02510 4401 2500.0414.0
* Измерение полного сопротивления конденсаторов Z проводится на частоте 100 кГц для конденсаторов Cном ≤ 1 000 мкФ, и на чаcтоте 10 кГц для конденсаторов Cном > 1 000 мкФ.
Допустимое значение номинального пульсирующего тока в зависимости от температуры и частоты вычисляют по формуле:
I = Iном × KT × KF ,
где Iном — допустимое значение номинального пульсирующего тока при температуре 85°C на частоте 50 Гц (см. таблицу «Значения электрических параметров конденсаторов»)

KT - коэффициент коррекции Iном в зависимости от температуры

Tокр, °C254050607085
KT1.431.371.311.251.171.0

KF - коэффициент коррекции Iном в зависимости от частоты

F, Гц501003006001 00010 000≥50 000
KF11.251.51.631.691.882.0

Пример условного обозначения при заказе

КОНДЕНСАТОР К50-91 a — 450В — 1000мкФ (+50 -20)% (65×80) И В АЖЯР.673541.019 ТУ
КОНДЕНСАТОР К50-91 б — 250В — 3300мкФ ±20% (50×80) И АЖЯР.673541.019 ТУ
КОНДЕНСАТОР К50-91 а — 400В — 1500мкФ (+50 -20)% (65×80) АЖЯР.673541.019 ТУ
КОНДЕНСАТОР К50-91 а — 400В — 470мкФ (+50 -20)% (35×105) В АЖЯР.673541.019 ТУ
