Методика проверки электропараметров низковольтной фольги
Процедура испытания:
- Формовка образцов травленой фольги
- Измерение напряжения формовки
- Измерение ёмкости
- Контроль стабильности оксидного слоя
1.
Формовка образцов травленой фольги
Испытательное оборудование
-
Источник питания пост. тока
- пульсация ≤ 1%
- стабильность напряжения ± 3% - Вольтметр постоянного тока — точность ± 0.5%
- Амперметр постоянного тока — точность ± 1.0%
- Ванна из нержавеющей стали, контроль температуры

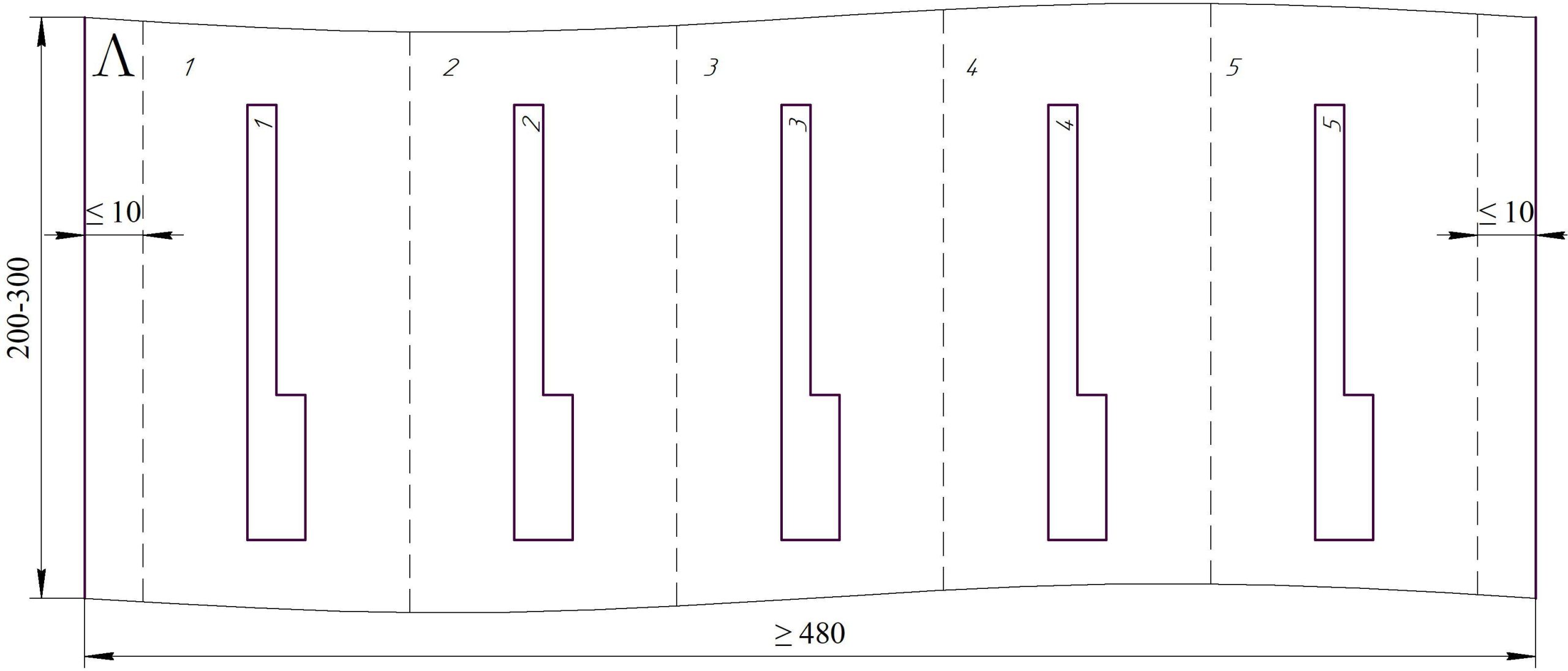

Схема отбора образцов

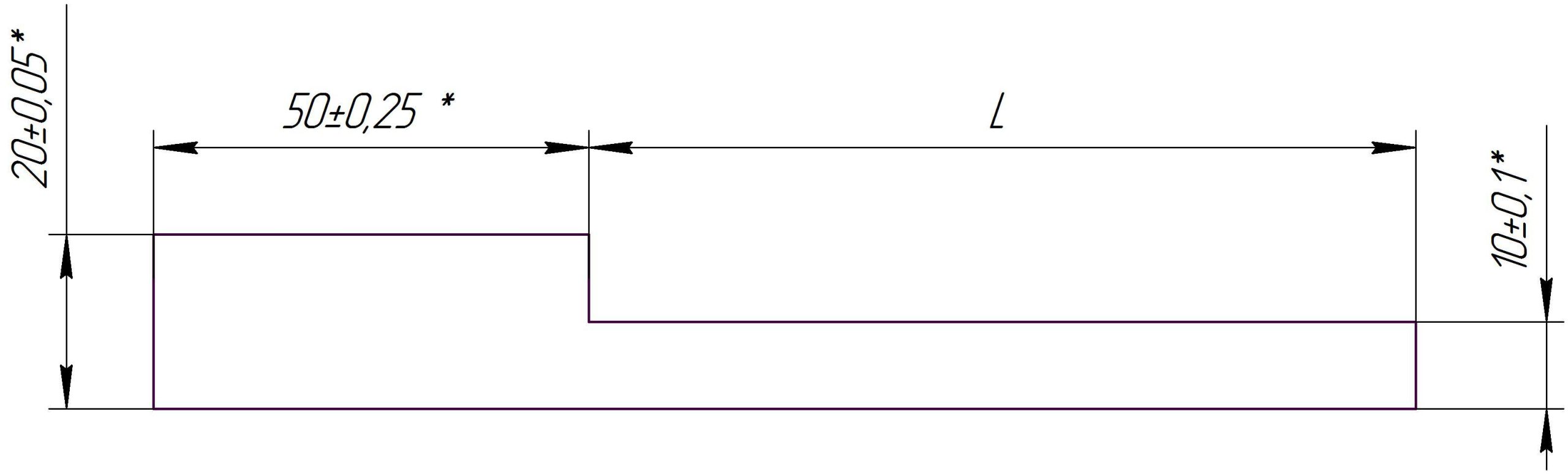

Размеры образца
Длина образца (L) задаётся используемым оборудованием.
Края образца должны быть обрезаны без разрывов и заусенец.
Электролит формовки
- Адипат аммония — 150г
- Деионизованная вода (≤ 0.1 μS/см) — 1000 мл
- Сопротивление электролита, при + 70ºС — 5.0 … 8.5 Ом×см
- рН, при +50ºС — 5.2 … 7.2
Параметры формовки
- Ток формовки — 0.3 А/образец
- Температура электролита — 70 ± 2°С
Формовка
Испытательный образец должен быть погружён в электролит так, чтобы верхняя часть измеряемого образца была ниже поверхности раствора на 10 … 15 мм.

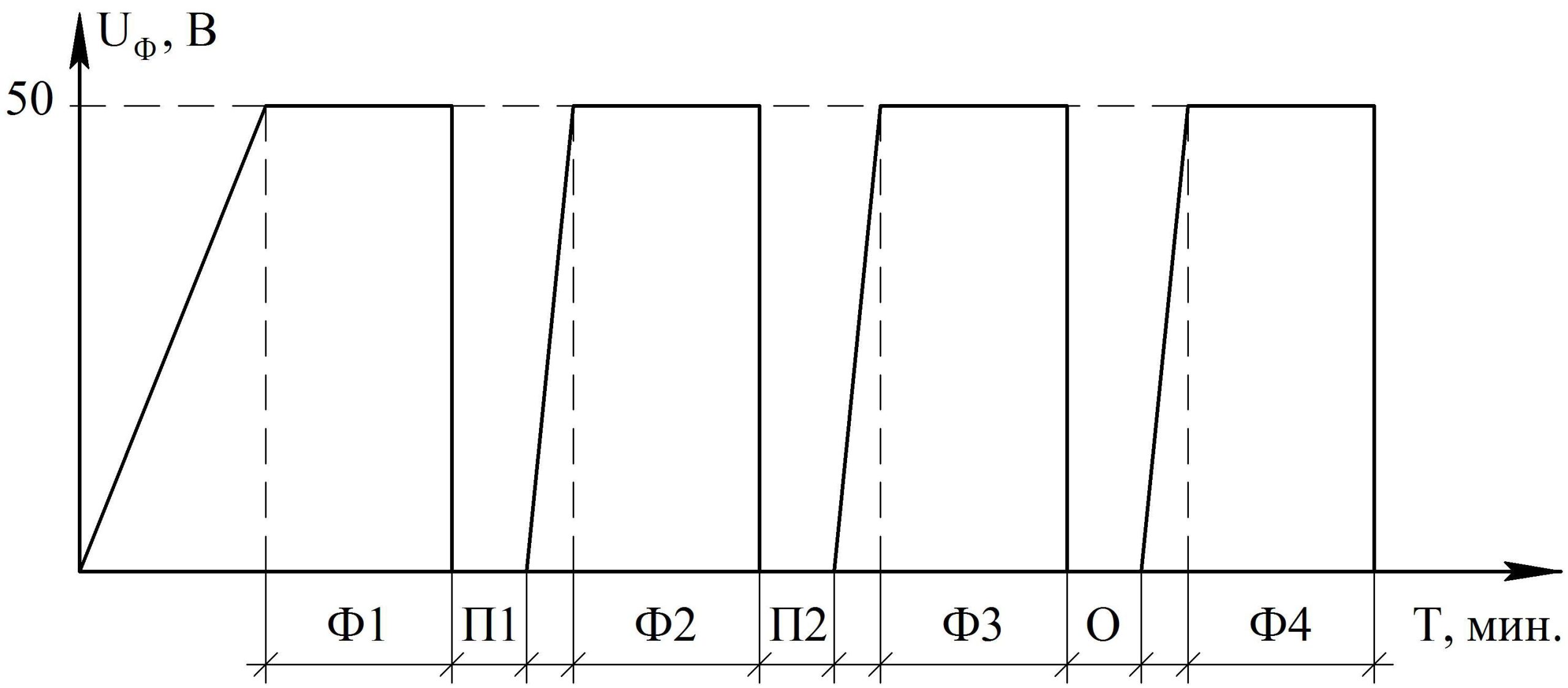

Схема формовки
- Цикл формовки (Ф1; Ф2; Ф3; Ф4) — 6 минут
- Пауза между циклами формовки (П1; П2) — 1 минута
- Отжиг 530°С (О) — 1 минута
Промывка
Промывка образцов проводится в деионизованной воде при комнатной температуре.
Сушка
Сушка образцов проводится при температуре < 100°C.
2.
Измерение напряжения формовки
Испытательное оборудование
-
Источник питания пост. тока
- пульсация ≤ 1%
- стабильность напряжения ± 3% - Вольтметр постоянного тока — точность ± 0.5%
- Амперметр постоянного тока — точность ± 1.0%
- Ванна из нержавеющей стали, контроль температуры
Электролит для измерения напряжения
- Адипат аммония — 150г
- Деионизованная вода (≤ 0.1 μS/см) — 1000 мл
- Сопротивление электролита, при + 70ºС — 5.0 … 8.5 Ом×см
- рН, при +50ºС — 5.2 … 7.2
Параметры электролита
- Ток проверки — 2.0 ± 0.2 мА/образец
- Температура электролита — 70 ± 2°С
Измерение напряжения
Поместить испытываемый образец в электролит так, чтобы верхняя часть измеряемого образца была ниже поверхности раствора.

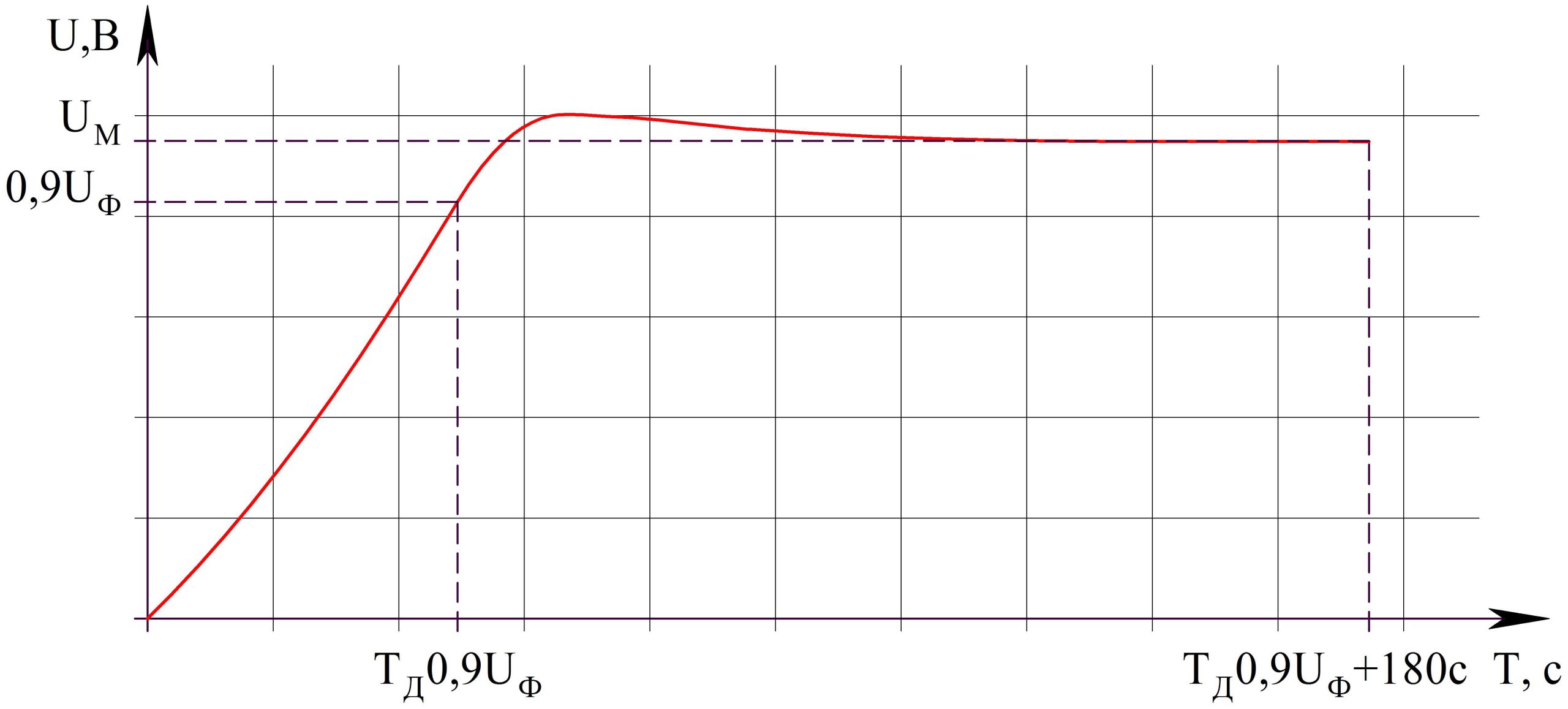

Схема набора напряжения
Отметить время достижения 0.9×UФ и максимально набираемое напряжение (UM ) через 180 секунд после TД 0.9×UФ
3.
Измерение ёмкости
Испытательное оборудование
- Фарадметр — точность ± 1%
- Измерительная частота — 100 Гц ± 5% (допускается 50 Гц)
- Ячейка из инертного материала
- Противоэлектрод — травленая термоокисленная фольга с ёмкостью ≥ 400 мкФ/см²
Электролит для измерения напряжения
- Адипат аммония — 150г
- Деионизованная вода (≤ 0.1 μS/см) — 1000 мл
- Сопротивление электролита, при + 70ºС — 5.0 … 8.5 Ом×см
- Температура электролита — 20 … 25 °С
Измерение ёмкости
- Образец формованной фольги поместить в измерительную ячейку с электролитом, таким образом, чтобы в электролит была погружена только рабочая часть образца (без вывода)
- Выдержать образец в течение 1 минуты, затем измерить ёмкость
- Полученное по прибору значение ёмкости разделить на 10, для получения величины удельной ёмкости в размерности мкФ/см²
4.
Контроль стабильности оксидного слоя
Испытываемый образец
Образец формованной фольги, прошедший контроль согласно испытаниям 2 и 3
Гидратация
- Время: 60 ± 1 минута
- Температура: ≥ 95 °С
- Количество образцов: ≤ 6
- Замена деионизованной воды: после каждого процесса гидратации
Электролит для измерения напряжения
- Адипат аммония — 150г
- Деионизованная вода (≤ 0.1 μS/см) — 1000 мл
- Сопротивление электролита, при + 70ºС — 5.0 … 8.5 Ом×см
Параметры электролита
- Ток проверки — 2.0 ± 0.2 мА/образец
- Температура электролита — 85 ± 2°C
Измерение напряжения
- Поместить испытываемый образец в электролит так, чтобы верхний край выступаемого участка (который должен быть измерен) находился на уровне поверхности
- Измерить время достижения 0.9UФ
Методика проверки электропараметров высоковольтной фольги
Процедура испытания:
- Формовка образцов травленой фольги
- Измерение напряжения формовки
- Измерение ёмкости
- Контроль стабильности оксидного слоя
1.
Формовка образцов травленой фольги
Испытательное оборудование
-
Источник питания пост. тока
- пульсация ≤ 1%
- стабильность напряжения ± 3% - Вольтметр постоянного тока — точность ± 0.5%
- Амперметр постоянного тока — точность ± 1.0%
- Ванна из нержавеющей стали, контроль температуры

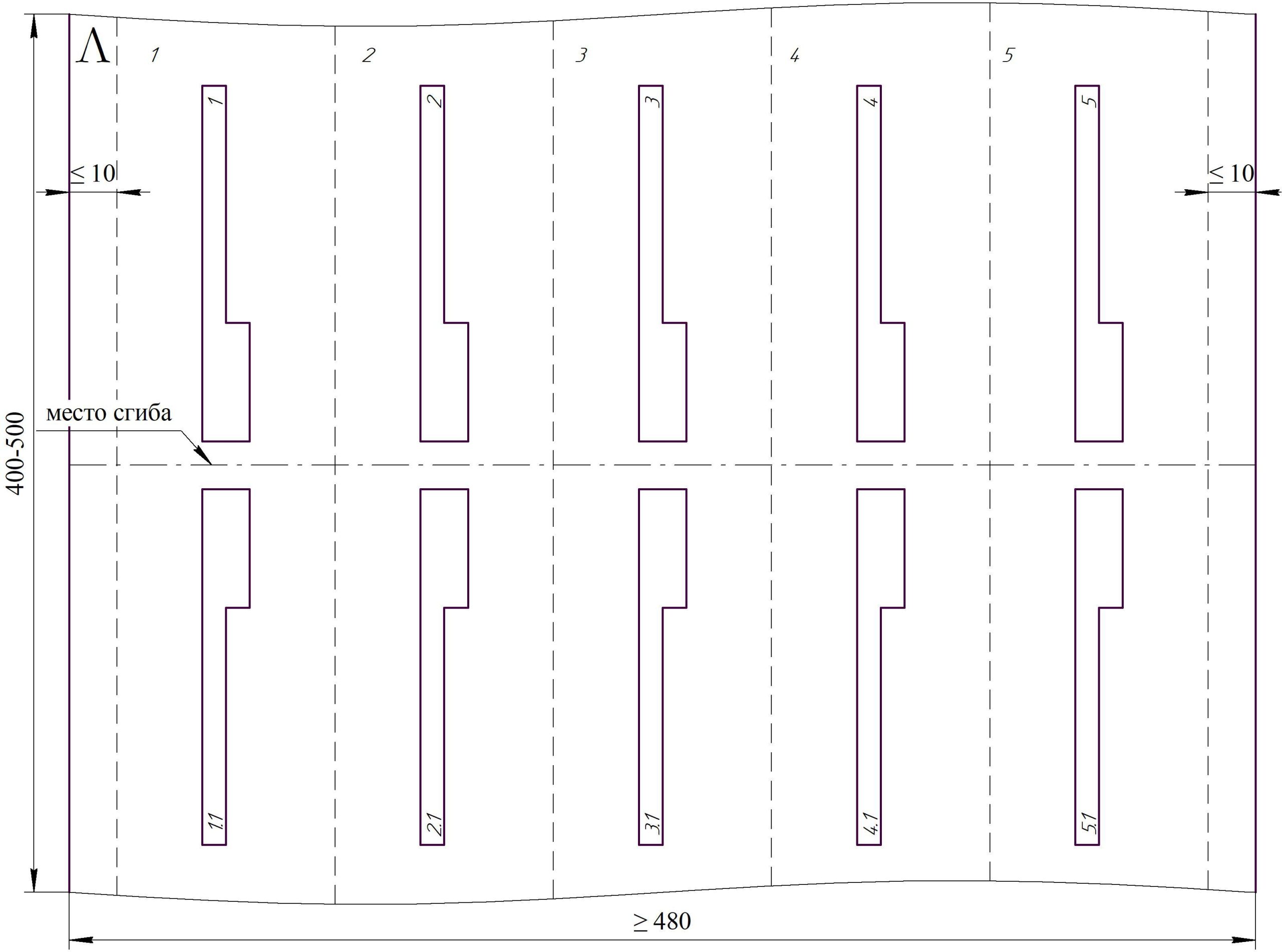

Схема отбора образцов
Размеры образца
Длина образца (L) задаётся используемым оборудованием.
Края образца должны быть обрезаны без разрывов и заусенец.
Электролит формовки
- Лимонная кислота — 2 г
- Деионизованная вода (≤ 0.1 μS/см) — 1000 мл
- Сопротивление электролита, при + 30ºС — 1000 ± 50 Ом×см
Параметры формовки
- Ток формовки — 0.5 А/образец
- Температура электролита — 90 ± 2°С
Формовка
Испытательный образец должен быть погружён в электролит так, чтобы верхняя часть измеряемого образца была ниже поверхности раствора на 10-15 мм

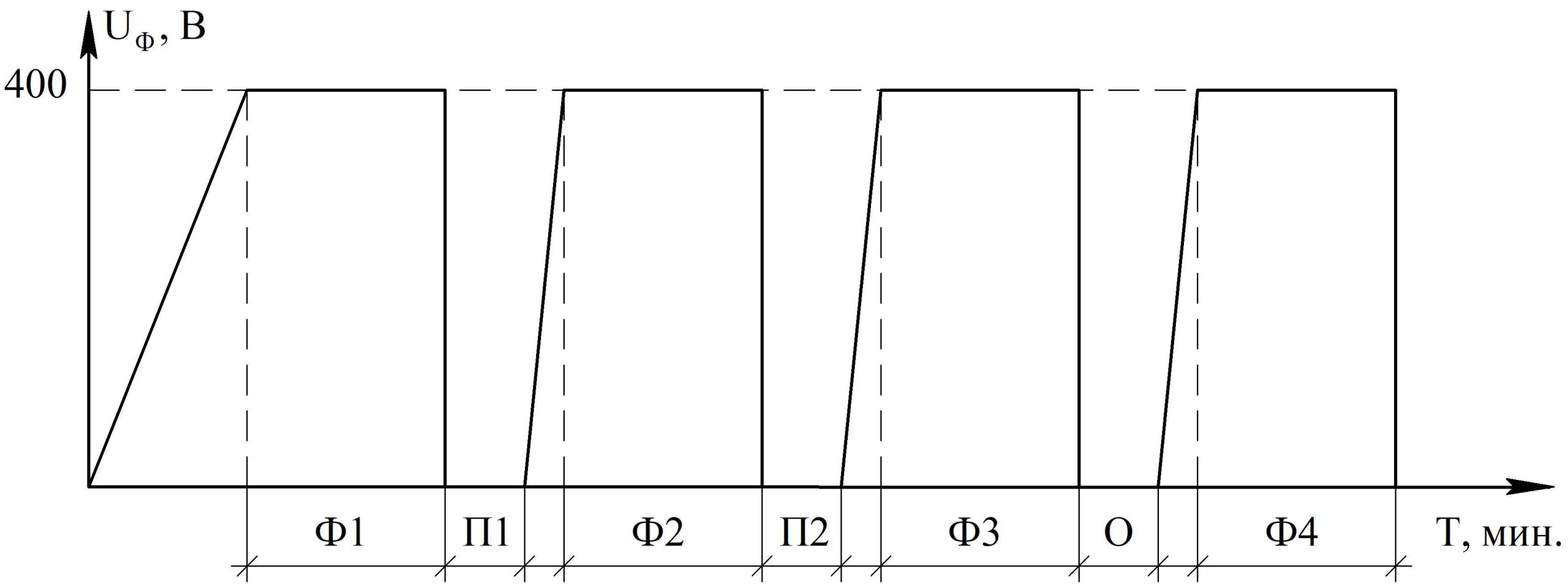

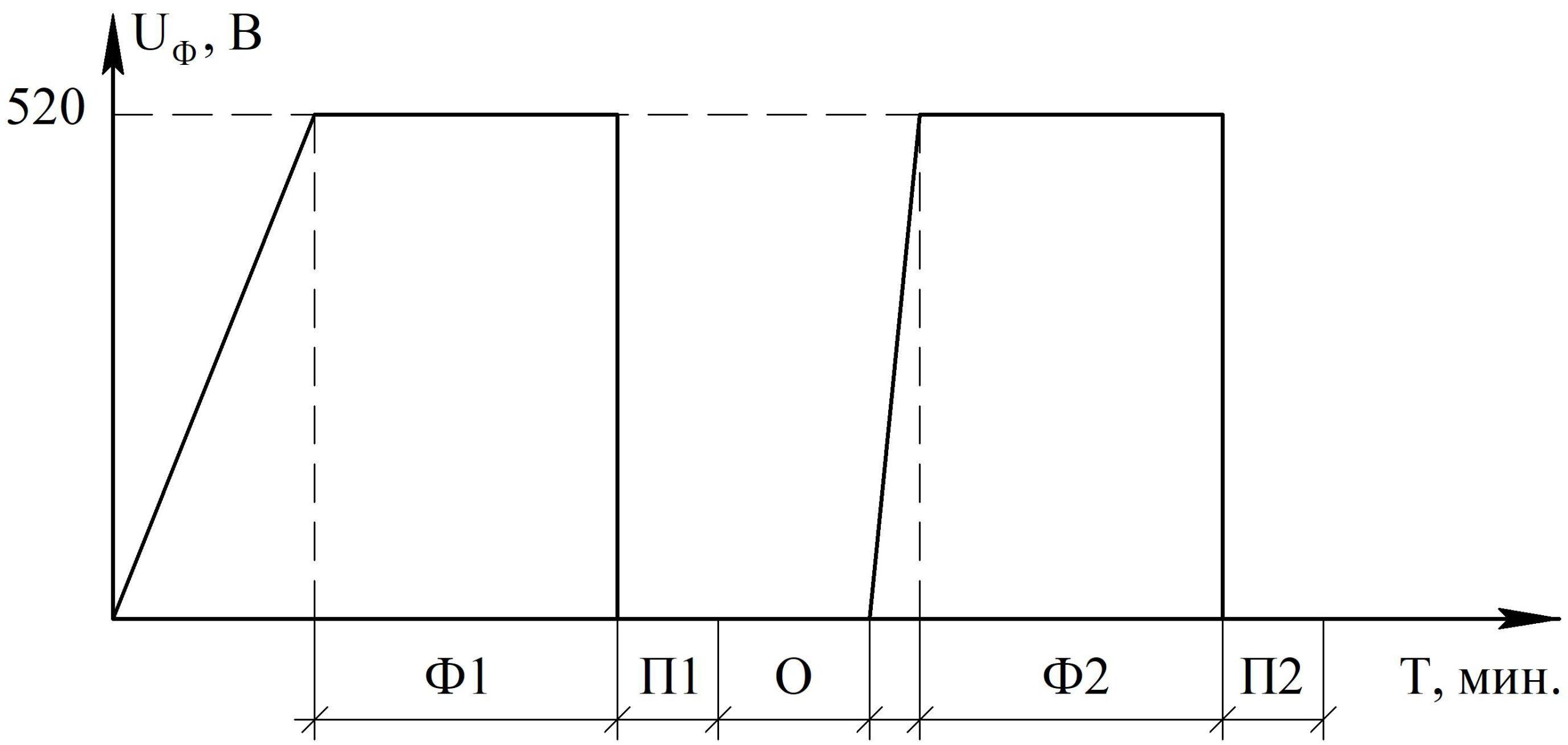

Схема формовки
- Цикл формовки (Ф1; Ф2; Ф3; Ф4) — 10 минут
- Пауза между циклами формовки (П1; П2) — 2 минуты
- Отжиг 250°С (О) — 2 минуты
Промывка
Промывка образцов проводится в деионизованной воде при комнатной температуре.
Сушка
Сушка образцов проводится при температуре < 100°C.
2.
Измерение напряжения формовки
Испытательное оборудование
-
Источник питания пост. тока
- пульсация ≤ 1%
- стабильность напряжения ± 3% - Вольтметр постоянного тока — точность ± 0.5%
- Амперметр постоянного тока — точность ± 1.0%
- Ванна из нержавеющей стали, контроль температуры
Электролит для измерения напряжения
Напряжение формовки от 200 В до 600 В:
- Борная кислота — 70г
- Деионизованная вода (≤ 0.1 μS/см) — 1000 мл
- Проводимость электролита, при + 70ºС — 0.132 mS/см ± 5%
Напряжение формовки выше 600 В:
- Борная кислота — 50г
- Деионизованная вода (≤ 0.1 μS/см) — 1000 мл
- Проводимость электролита, при + 70ºС — 0.077 mS/см ± 5%
Параметры электролита
- Ток проверки — 4.0 ± 0.2 мА/образец
- Температура электролита — 90 ± 2°С
Измерение напряжения
Поместить испытываемый образец в электролит так, чтобы верхняя часть измеряемого образца была ниже поверхности раствора.

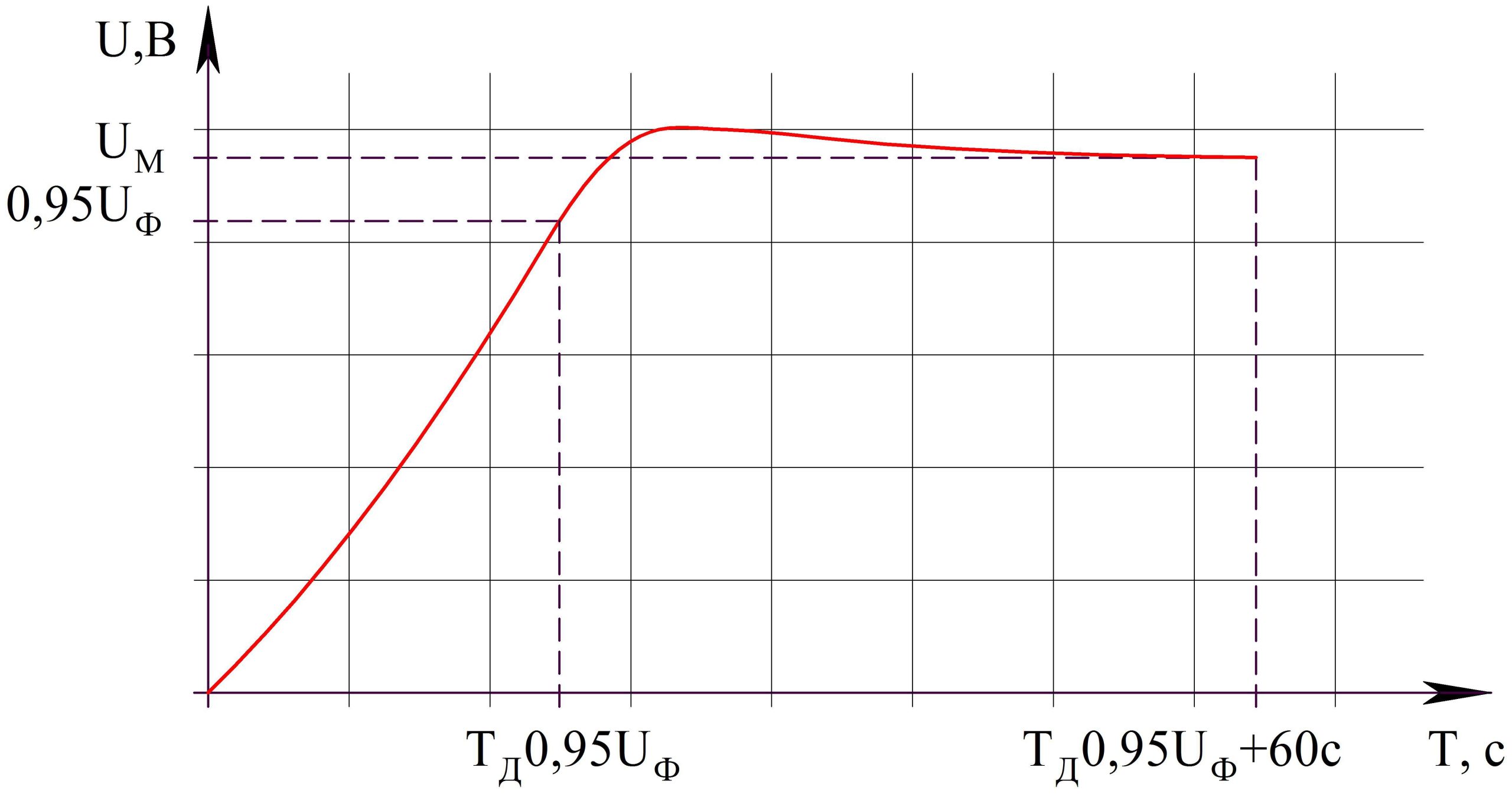

Схема набора напряжения
Отметить время достижения 0.95×UФ и максимально набираемое напряжение (UМ ) через 60 секунд после TД 0.95×UФ
3.
Измерение ёмкости
Испытательное оборудование
- Фарадметр — точность ± 1%
- Измерительная частота — 100 Гц ± 5% (допускается 50 Гц)
- Ячейка из инертного материала
- Противоэлектрод — травленая термоокисленная фольга с ёмкостью ≥ 400 мкФ/см²
Электролит для измерения ёмкости
- Адипат аммония — 100г
- Деионизованная вода (≤ 0.1 μS/см) — 1000 мл
- Сопротивление электролита, при + 20ºС — 16 … 20 Ом×см
Параметры электролита
Температура электролита — 20 … 25 °С
Измерение ёмкости
- Образец формованной фольги поместить в измерительную ячейку с электролитом, таким образом, чтобы в электролит была погружена только рабочая часть образца (без вывода)
- Выдержать образец в течение 1 минуты, затем измерить ёмкость
- Полученное по прибору значение ёмкости разделить на 10, для получения величины удельной ёмкости в размерности мкФ/см²
4.
Контроль стабильности оксидного слоя
Испытываемый образец
Образец формованной фольги, прошедший контроль согласно испытаниям 2 и 3
Гидратация
- Время: 60 ± 1 минута
- Температура: ≥ 95 °С
- Количество образцов: ≤ 6
- Замена деионизованной воды: после каждого процесса гидратации
Электролит для измерения напряжения
Напряжение формовки от 200 В до 600 В:
- Борная кислота — 70г
- Деионизованная вода (≤ 0.1 μS/см) — 1000 мл
- Проводимость электролита, при + 70ºС — 0.132 mS/см ± 5%
Напряжение формовки выше 600 В:
- Борная кислота — 50г
- Деионизованная вода (≤ 0.1 μS/см) — 1000 мл
- Проводимость электролита, при + 70ºС — 0.077 mS/см ± 5%
Параметры электролита
- Ток проверки — 4.0 ± 0.2 мА/образец
- Температура электролита — 90 ± 2°C
Измерение напряжения
- Поместить испытываемый образец в электролит так, чтобы верхний край выступаемого участка (который должен быть измерен) находился на уровне поверхности
- Измерить время достижения 0.95UФ
Методика проверки электропараметров катодной фольги.
Процедура испытания:
- Измерение ёмкости
- Контроль качества стабилизации
1.
Измерение ёмкости
Испытательное оборудование
- Фарадметр — точность ± 1%
- Измерительная частота — 100 Гц ± 5% (допускается 50 Гц)
- Ячейка из инертного материала

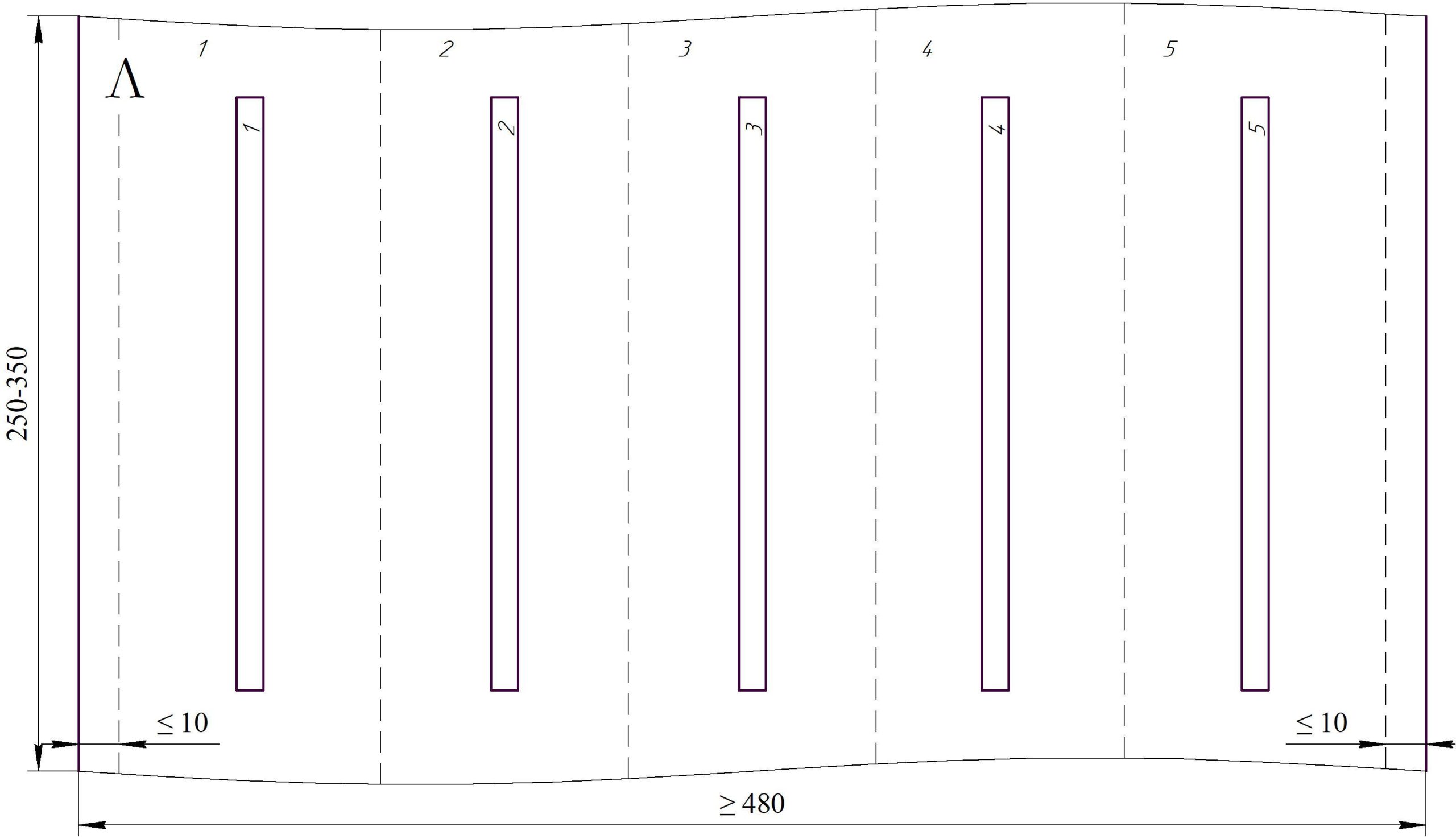

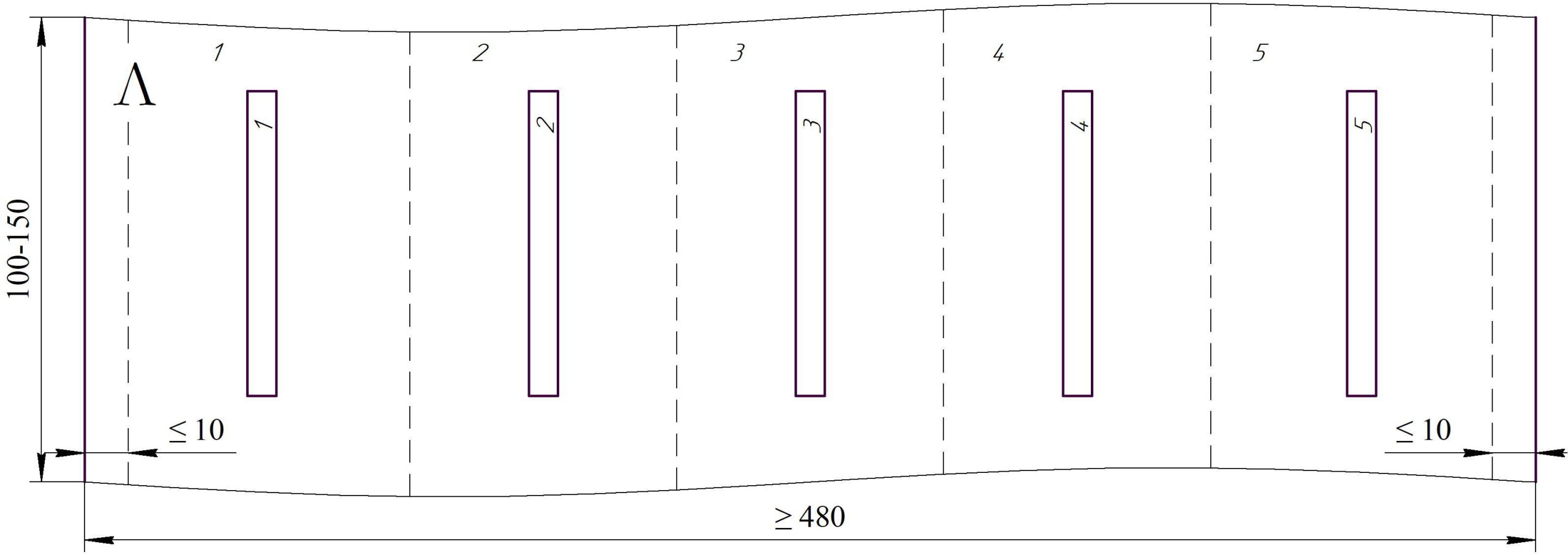

Схема отбора образцов
Размеры образца
Длина образца (L) задаётся используемым оборудованием.
Края образца должны быть обрезаны без разрывов и заусенец.
Электролит для измерения ёмкости
- Нитрат калия — 101 г
- Деионизованная вода (≤ 0.1 μS/см) — 1000 мл
- Сопротивление электролита, при + 20ºС — 15 … 20 Ом×см
Параметры электролита
Температура электролита — 20 … 25°С
Измерение ёмкости

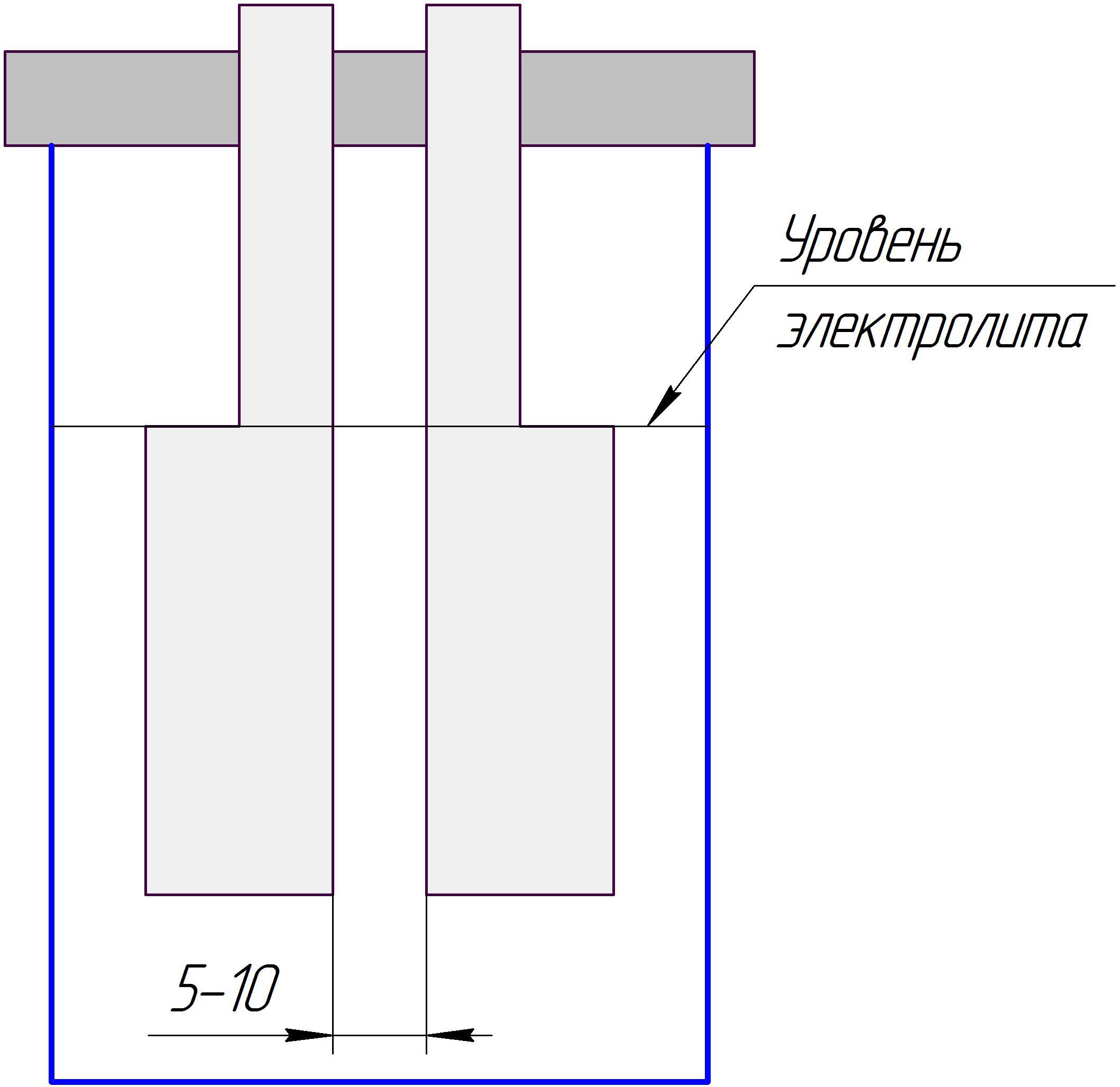

- Два контролируемых образца (расположенных друг над другом, согласно схеме отбора образцов) поместить в ячейку, согласно рисунку
- Выдержать образец в течение 1 минуты, затем измерить ёмкостью
- Полученное по прибору значение ёмкости умножить на 2 разделить на 10, для получения величины удельной ёмкости в размерности мкФ/см²
2.
Контроль качества стабилизации
Испытываемый образец
Образцы катодной фольги, прошедший контроль согласно испытанию 1.
Гидратация
- Время: 30 ± 1 минута
- Температура: ≥ 95°С
- Количество образцов: ≤ 6
- Замена деионизованной воды: после каждого процесса гидратации
Электролит для измерения ёмкости
- Нитрат калия — 101г
- Деионизованная вода (≤ 0.1 μS/см) — 1000 мл
- Сопротивление электролита, при + 20ºС — 15 … 20 Ом×см
Параметры электролита
Температура электролита — 20 … 25°С.
Измерение ёмкости
Измерить удельную ёмкость, согласно пункту 1.
Метод определения остаточного хлора на фольге
Аппаратура и приборы
- Нагревательная плита
- Ванна для охлаждения
- Стаканы, колбы, бюретки, пипетки по необходимости
Реактивы
- Азотная кислота 65%, ХЧ
- Нитрат серебра, Ч.Д.А.
- Деионизованная вода (≤ 0.1 μS/см)
Образец для испытаний
Расчётная площадь 0.1 м² (с учётом поверхности двух сторон), разрезать на полоски шириной 20 … 25 мм.
Методика испытаний
- Полоски свернуть в неплотные рулончики, поместить в колбу и налить в неё 100 мл, 5 % раствора азотной кислоты
- Нагреть колбу на водяной бане до температуры 40 … 45 °С, выдержать 10 минут, перемешивая рулончики стеклянной палочкой
- Удалить рулончики из раствора, давая раствору стечь, и охладить раствор
- Отфильтровать раствор до абсолютной прозрачности
- Прибавить по 10 капель 5% раствора нитрата серебра к испытуемому раствору и растворам стандартной шкалы
- Через 10 минут сравнить опалесценцию испытуемого раствора с растворами стандартной шкалы

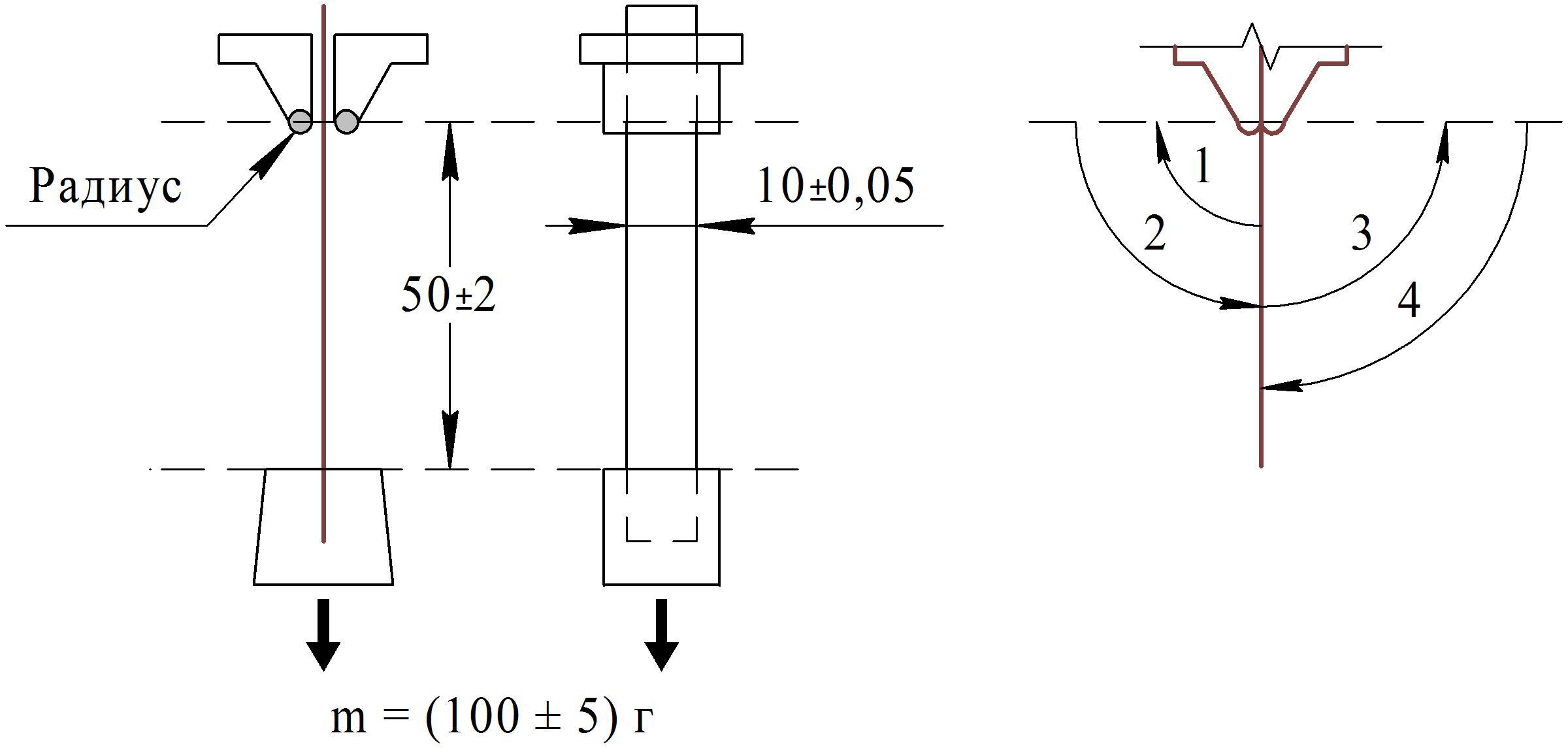

Метод испытания на изгиб
Оборудование
Установка счёта перегибов фольги
Отбор образцов

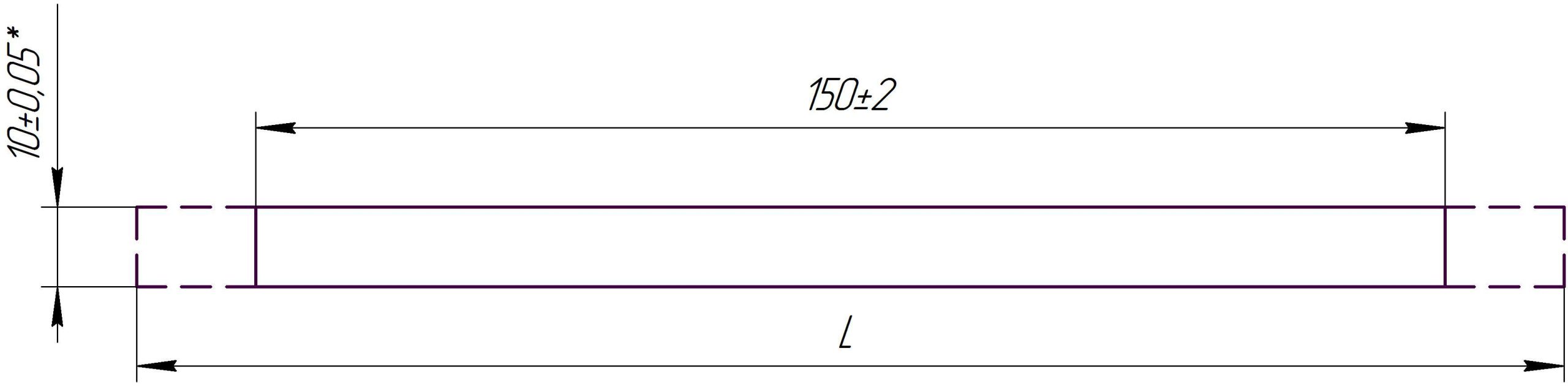

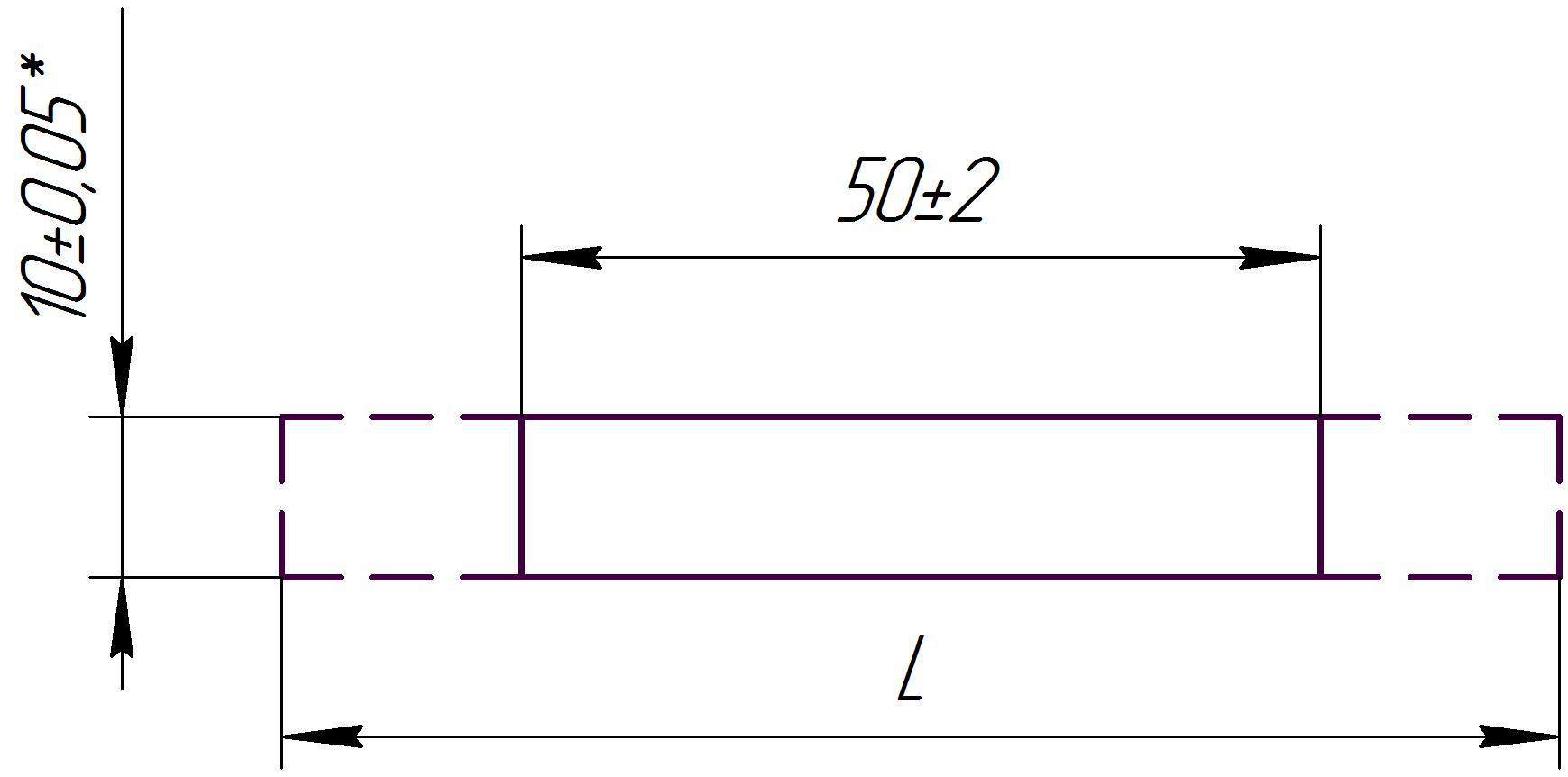

Образец для испытаний
*
Размер обеспечивается инструментом
L — задаётся используемым оборудованием
Условия для испытания
| Тип фольги | Радиус изгиба, мм |
|---|---|
| Травленая анодная фольга | 0.5 ± 0.05 |
| Формованная низковольтная фольга | 0.5 ± 0.05 |
| Формованная высоковольтная фольга | 3.5 ± 0.35 |
Методика испытаний
— За один перегиб принимается поворот на 90°
— Испытание проводится до разлома фольги
Метод испытания на сопротивление разрыву
Оборудование
Машина разрывная, диапазон измерения: силы — от 0 до 500 Н, погрешность при измерении не более 1%, скорость перемещения подвижного зажима 50 — 60 мм / мин.
Отбор образцов
Образец для испытаний
*
Размер обеспечивается инструментом
L — задаётся используемым оборудованием
Испытание
Предельная прочность на разрыв определяется при применении силы натяжения (усилия натяжения) на испытываемый образец, до разрыва образца фольги. При обрыве образца фольги в месте фиксирования зажимами, испытание не засчитывается и испытание проводится на другом образце.
