К50-89

Оксидно-электролитический алюминиевый конденсатор

elecond-market@elcudm.ru
+7 (34147) 2-99-89

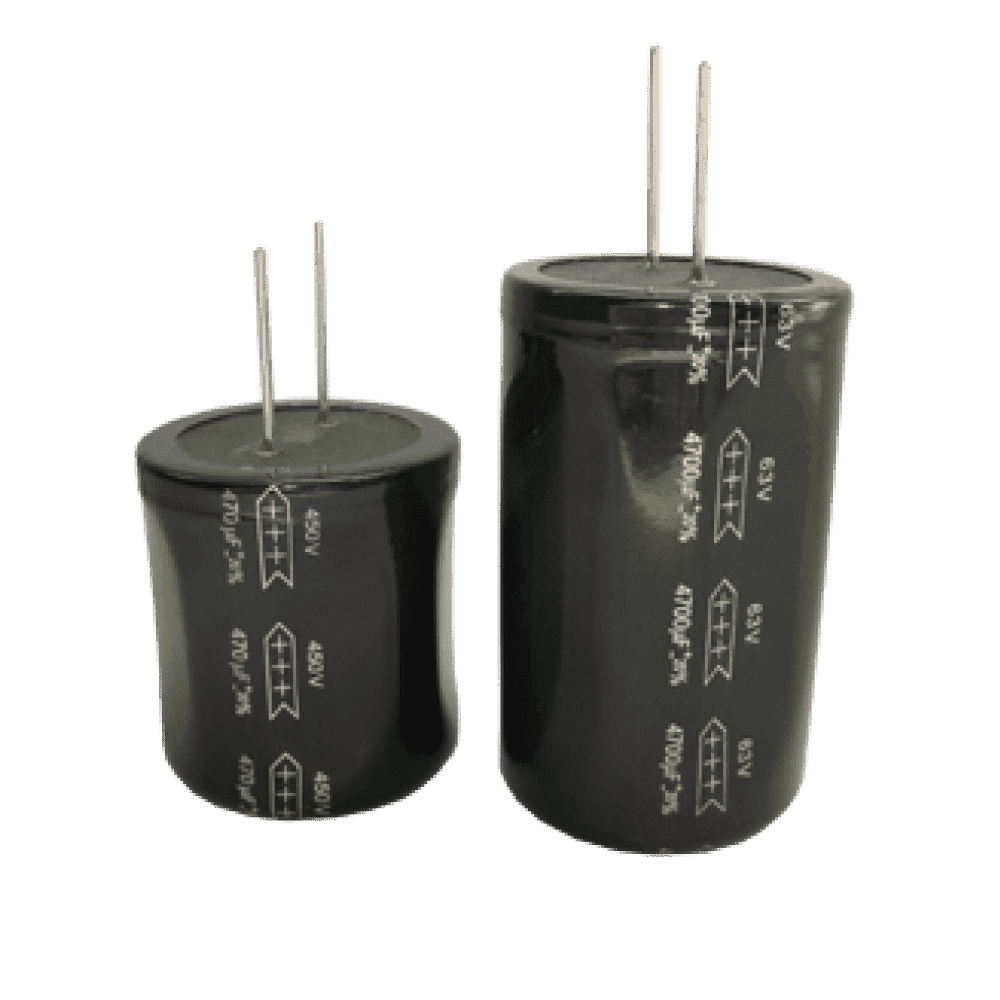

Конденсатор К50-89
АЖЯР.673541.017 ТУ
Конденсаторы с радиальными проволочными выводами и продольной обжимкой корпуса. Отличаются повышенной наработкой.

Предназначены для работы в цепях постоянного пульсирующего тока преобразовательных устройств — вторичных источников питания и другой радиоэлектронной аппаратуры межвидового применения. Изготавливаются в климатическом исполнении В. Изолированные. Уплотненные.

Конденсаторы стойкие к воздействию внешних факторов в соответствии с ГОСТ РВ 20.39.414.1, со значениями характеристик для группы исполнения 4У с дополнениями и уточнениями в АЖЯР.673541.017 ТУ.

Рекомендуется использовать взамен К50-32.

Узнайте о сроках поставки, стоимости продукции или просто задайте интересующий вопрос

Узнайте о сроках поставки, стоимости продукции или просто задайте интересующий вопрос

Основные технические данные

НаименованиеЗначение
Номинальное напряжение, В63...450 В
Номинальная ёмкость, мкФ470…4 700
Кратковременное перенапряжение в течение 10с, В1.15 Uном (Uном≤315)
1.1 Uном (Uном>315)
Допускаемое отклонение ёмкости (25 °C, 50 Гц), %+50…-20; ±20
Повышенная температура среды Tокр, максимальное значение при эксплуатации, °С+125
Пониженная температура среды Tокр, минимальное значение при эксплуатации, °С-60
А = 16.5 ± 0.15 мм
1 — Положительный вывод
2 — Зиг
3 — Корпус
4 — Обжимка продольная
5 — Изоляционный чехол
6 — Лакокрасочное покрытие

Габаритные размеры и масса конденсаторов

Uном, В63100160250315350400450
Cном, мкФDxH, мм
масса, г
47045x50
125
1 00045x75
190
45x85
210
45x85
210
45x85
210
2 20045x75
190
45x85
210
4 70045x75
190

Значения электрических параметров конденсаторов при поставке

Uном, ВCном, мкФtg δ, %, 25°C, 50 Гц, не болееIут, мкА, 25°C, после 5 минут, не болееZ*, Ом, 25°C, не болееIR, А, 85°C, 50 Гц, не более
634 700258 9030.52.23
1002 2006 6200.151.77
16010 5800.352.84
2501 000207 5200.462.27
3159 4700.52.37
35010 5200.482.42
40012 0200.422.85
4504706 3650.61.38
* Измерение полного сопротивления конденсаторов Z проводится на частоте 100 кГц для конденсаторов Cном ≤ 1 000мкФ, и на чаcтоте 10 кГц для конденсаторов Cном > 1 000 мкФ.
Допустимое значение номинального пульсирующего тока в зависимости от температуры и частоты вычисляют по формуле:
I = Iном × KT × KF ,
где Iном — допустимое значение номинального пульсирующего тока при температуре 85°C на частоте 50 Гц (см. таблицу «Значения электрических параметров конденсаторов»)

KT - коэффициент коррекции Iном в зависимости от температуры

Tокр, °C254050607085125
KT1.431.371.311.251.171.00.25

KF - коэффициент коррекции Iном в зависимости от частоты

F, Гц501003006001 00010 000≥50 000
KF11.251.51.631.691.882.0

Надёжность конденсаторов

БезотказностьНаработка tλ,ч, не менееИнтенсивность отказов конденсаторов, λ, 1/ч, не более
Предельно-допустимый режим (0.7Uном, Tокр=125 °С)6 0002x10-6
Предельно-допустимый режим (Uном, Tокр=85 °С)30 0005x10-7
Облегченный режим (0.6Uном, Tокр=60 °С)300 0003x10-8
Облегченный режим (0.6Uном, Tокр=85 °С)110 00010-7
Сохраняемость
Гамма-процентный срок сохраняемости конденсаторов Tcy при y=99.5%, лет, не менее
25

Зависимость отношения максимально допустимых рабочих напряжений конденсаторов от температуры среды

  UT
Uном
T, °C

Пример условного обозначения при заказе

КОНДЕНСАТОР К50-89 — 450В — 470мкФ (+50 -20)% И В АЖЯР.673541.017 ТУ
КОНДЕНСАТОР К50-89 — 450В — 470мкФ ±20% И В АЖЯР.673541.017 ТУ
