Назначение
- Поддержание работы аппаратуры при провалах напряжения;
- Штатное завершение работы аппаратуры;
- Обеспечение "моста" при переключении источников тока;
- Обеспечение больших разрядных токов в аппаратуре;
- Обеспечение быстрого накопления электрической энергии и последующая ее отдача в сеть;
- Временное обеспечение питания аппаратуры при ее работе в автономном режиме;
- Как накопитель энергии в труднодоступной, удаленной аппаратуре;
- Как источник тока в системах однократного применения;
- Для повышения надежности работы ответственной аппаратуры;
- Применение совместно с химическими и другими источниками тока для увеличения срока их службы.
Основные технические данные
| Наименование | Значение |
|---|---|
| Номинальное напряжение, В | 2.7 |
| Номинальная ёмкость, Ф | 1; 3; 5; 10; 15; 25; 50; 100; 200 |
| Допускаемое отклонение ёмкости, % | +50…-20; ±20 |
| Повышенная температура при эксплуатации, °С | 65 |
| Пониженная температура при эксплуатации, °С | -50 |
| Предельно-допустимое перенапряжение, В | 2.85 |
Значения электрических параметров конденсаторов
| Uном, В | Cном, Ф | Габарит DxH, мм | Iут, мкА T=25°C, 72ч, не более | Rэкв.пост.ток, мОм T=25°C, не более | Предельный зарядный и разрядный ток, А (разрядка в течение 1с от Uном до ½ Uном), не менее | Запасаемая энергия, Вт·ч | Удельная запасаемая энергия, Вт·ч/кг | Удельная полезная мощность, Вт/кг |
|---|---|---|---|---|---|---|---|---|
| 2.7 | 1 | 6.3x14 | 10 | 200 | 0.55 | 0.001 | 0.46 | 1988.18 |
| 2.7 | 1 | 8x13 | 10 | 200 | 0.55 | 0.001 | 0.41 | 1749.60 |
| 2.7 | 3 | 8x20 | 10 | 55 | 1.7 | 0.003 | 0.87 | 4544.42 |
| 2.7 | 5 | 10x20 | 15 | 45 | 2.85 | 0.005 | 1.13 | 4320 |
| 2.7 | 10 | 10x30 | 25 | 35 | 5.15 | 0.010 | 1.56 | 3845.27 |
| 2.7 | 15 | 12.5x25 | 40 | 41 | 7 | 0.015 | 1.45 | 2032.06 |
| 2.7 | 25 | 16x25 | 65 | 27 | 10.35 | 0.025 | 1.69 | 2160 |
| 2.7 | 50 | 18x40 | 160 | 16 | 18.5 | 0.051 | 2.03 | 2187 |
| 2.7 | 100 | 20x40 | 200 | 15 | 32.5 | 0.101 | 2.25 | 1296 |
| 2.7 | 200 | 25x60 | 700 | 12 | 35 | 0.203 | 2.25 | 810 |
Габаритный чертёж конденсаторов
Рисунок 1
Рисунок 2
(остальное см. рис. 1)
Вид В
Вариант 1
Вид В
Вариант 2
Рисунок 3
Рисунок 4
(остальное см. рис. 2)
Вид Д
Вариант 3
Рисунок 5
Рисунок 6
(остальное см. рис. 2)
Вид Ж
Габаритные размеры и масса конденсаторов
| Uном, В | Cном, Ф | Габарит DxH, мм | d, мм | A, мм | Масса, г (фактическая) | Вариант крышки | Рисунок |
|---|---|---|---|---|---|---|---|
| 2.7 | 1 | 6.3x14 | 0.6 | 2.3 | 0.8 | 2 | 1, 2, 3, 4 |
| 2.7 | 1 | 8x13 | 0.6 | 3.5 | 1.2 | 2, 3 | 1, 2, 3, 4 |
| 2.7 | 3 | 8x20 | 0.6 | 3.5 | 1.6 | 2, 3 | 1, 2, 3, 4 |
| 2.7 | 5 | 10x20 | 0.6 | 5 | 2.3 | 1 | 1, 2, 3, 4 |
| 2.7 | 10 | 10x30 | 0.6 | 5 | 3.3 | 1 | 1, 2, 3, 4 |
| 2.7 | 15 | 12.5x25 | 0.6 | 5 | 4.3 | 1 | 1, 2, 3, 4 |
| 2.7 | 25 | 16x25 | 0.8 | 7.5 | 7.1 | 1, 3 | 1, 2, 3, 4 |
| 2.7 | 50 | 18x40 | 0.8 | 7.5 | 15.6 | 1, 3 | 1, 2, 3, 4 |
| 2.7 | 100 | 20x40 | 0.8 | 10 | 17.6 | 1, 3 | 1, 2, 3, 4 |
| 2.7 | 200 | 25x60 | 1 | 12.5 | 40.1 | - | 5, 6 |
Защита корпуса
| Климатическое исполнение | Покрытие лаком | Очехление трубкой изолирующей | Вариант конструктивного исполнения |
|---|---|---|---|
| Конденсаторы, предназначенные для внутреннего монтажа с требованиями стойкости к повышенной влажности воздуха 98% при температуре 25°С | - | - | 1, 3, 5 |
| Конденсаторы, предназначенные для внутреннего монтажа с требованиями стойкости к повышенной влажности воздуха 98% при температуре 25°С | - | + | 2, 4, 6 |
| Конденсаторы, предназначенные для внутреннего монтажа с требованиями стойкости к повышенной влажности воздуха 98% при температуре 35°С | + | - | 2, 4, 6 |
| Конденсаторы, предназначенные для внутреннего монтажа с требованиями стойкости к повышенной влажности воздуха 98% при температуре 35°С | + | + | 2, 4, 6 |
Требования надёжности
| Режимы и условия эксплуатации | tλ,ч | tλ, циклов | λ, 1/ч, не более |
|---|---|---|---|
| Предельно-допустимый режим (Uном, Tокр=65°С) | 1 500 | 5x |
|
| Предельно-допустимый режим (заряд до Uном, разряд до ½ Uном, Tокр=65°С) | 30 000 | 3x |
|
| Типовой режим (Uном, Tокр=25°С) | 30 000 | 1x |
|
| Типовой режим (заряд до Uном, разряд до ½ Uном, Tокр=25°С) | 500 000 | 3x |
Гамма-процентный срок сохраняемости конденсаторов Tcy при y=95%, 25 лет
Пример условного обозначения при заказе

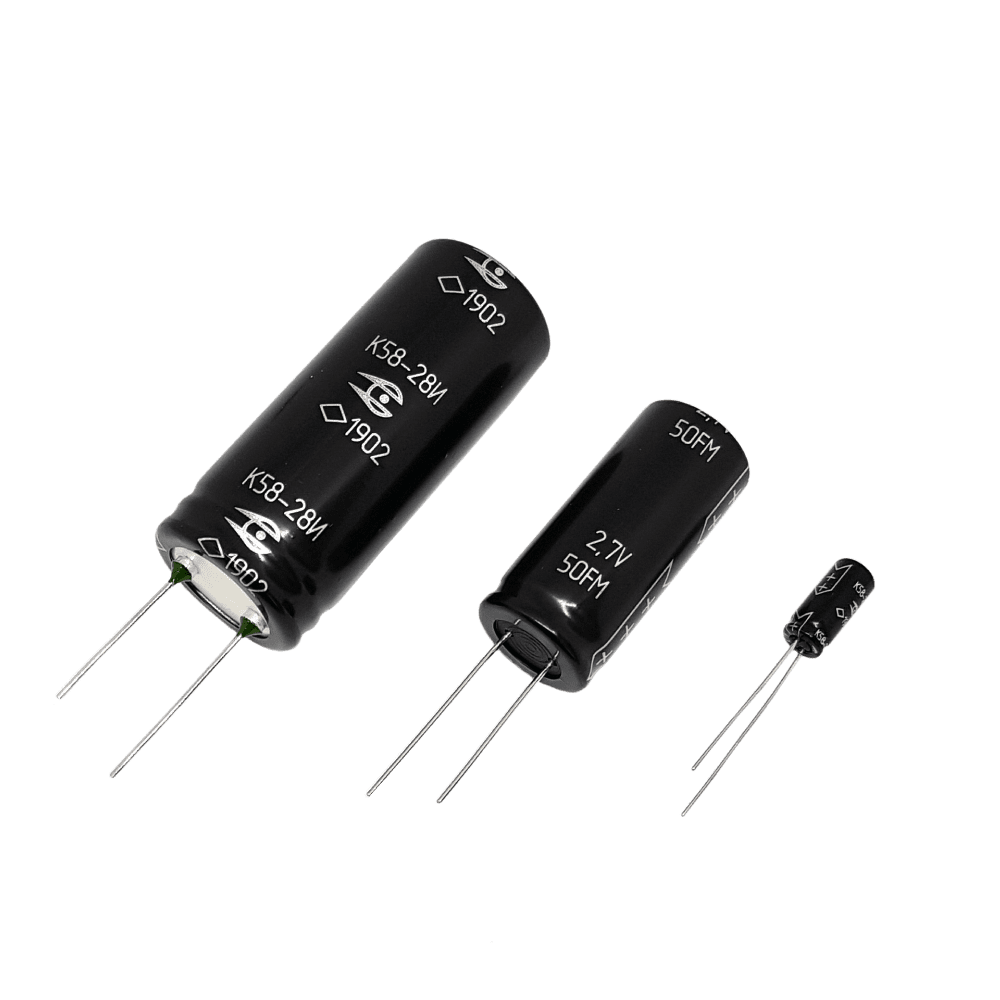

КОНДЕНСАТОР К58-28 — 2,7В — 1Ф (+50-20)% — (6.3×14) АЖЯР.673623.006 ТУ
КОНДЕНСАТОР К58-27 — 2,7В — 1Ф (+50-20)% — (8×13) И АЖЯР.673623.006 ТУ
КОНДЕНСАТОР К58-27 — 2,7В — 25Ф (+50-20)% — (16×25) В АЖЯР.673623.006 ТУ
КОНДЕНСАТОР К58-27 — 2,7В — 200Ф ±20% — (25×60) ИВ АЖЯР.673623.006 ТУ
В – всеклиматическое исполнение (покрытие лаком);
И – очехление трубкой изолирующей;
ИВ – очехление трубкой изолирующей и покрытие лаком
