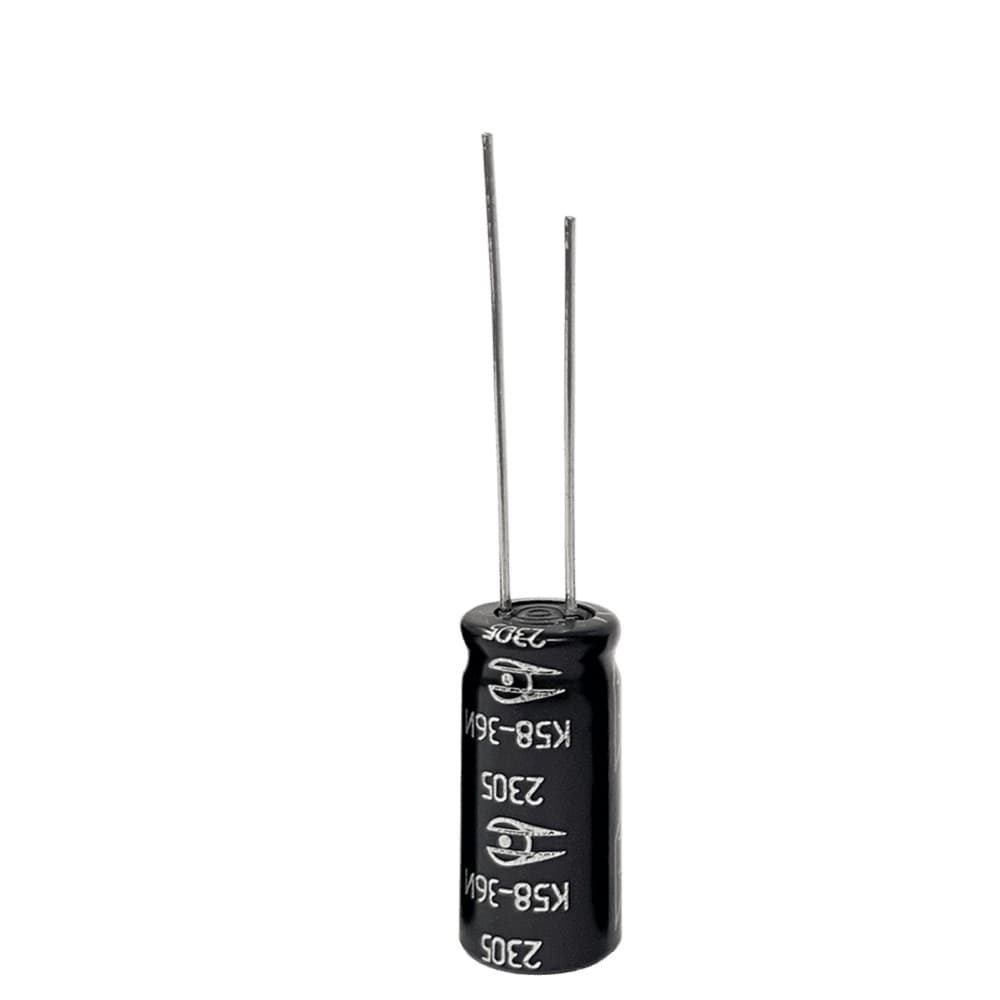

К58-36-2,7В-50Ф

ЕВАЯ.673623.040ТУ

Суперконденсаторы (ионисторы) 2,7 вольт 50 фарад

elecond.supercapacitor@elcudm.ru

+7 (34147) 4-25-01

➦ Перейти к серии К58-36

Суперконденсаторы доступны в интернет-магазинах:

Выписка из реестра российской продукции Каталог ГИСП

204,04 ₽

без НДС

Наличие на складе:
На дату:

Заменяемые зарубежные аналоги: Феникс, Kamcap, VinaTech, Maxwell, Nesscap, CDA, Bigcap

На основе суперконденсаторов К58-36 изготавливаются модули:
- МИП-1 с напряжением от 5 до 7,5 вольт;
- МИП-2 с напряжением от 10 до 30 вольт;
- МИП-3 с напряжением от 380 до 440 вольт.

Техническая информация

Информация по поставке

Контактная информация

Техническая библиотека

Основные технические данные

Номинальное напряжение

2,7 В

Предельно-допустимое перенапряжение

2,85 В

Номинальная ёмкость

50 Ф

Допускаемое отклонение ёмкости

±20 %

ЭПС (ESR_DC), не более

16 мОм

Предельный разрядный ток ¹

37 А

Максимальный ток при ΔT = 15°C ²

6,1 А

Максимальный ток при ΔT = 40°C

10 А

Ток утечки, не более ³

90 мкА

Масса, не более

15,5 г

Диаметр (D)

18+1,5 мм

Высота (H)

40+2,5 мм

¹ Разрядка в течение 1сек. от U_ном до ½ U_ном

² ΔT - разница температур между корпусом конденсатора и температурой окружающей среды, равной 25°C

³ при T = +25(±1) °C (72ч)

Температура
Рабочая температура, °C	-40 ... 65°C при напряжении 2,7 В -40 ... 85°C при напряжении 2,3 В
Изменение параметров конденсаторов при температуре минус 40°C	уменьшение ёмкости не более чем на 30%, увеличение ЭПС (ESR_DC) не более чем в 3 раза

Наработка и хранение

Наработка
65°C, потенциостатический режим U_ном = 2,7 В	1500 ч	уменьшение ёмкости не более чем на 30%, увеличение ЭПС (ESR_DC) не более чем в 2 раза
25°C, потенциостатический режим pпри U_ном = 2,7В	10 лет
25°C, циклический режим: зарядка до U_ном - разрядка до 1/2 U_ном током из расчёта 10 мА на 1 Ф	500 000 циклов
85°C, потенциостатический режим U_ном = 2,3 В	1500 ч	уменьшение ёмкости не более чем на 40%, увеличение ЭПС (ESR_DC) не более чем в 2 раза

Хранение
25°C, в разряженном состоянии *	10 лет
Изменение параметров при хранении	уменьшение ёмкости не более чем на 30%, увеличение ЭПС (ESR_DC) не более чем в 3 раза

* в упаковке производителя в условиях отапливаемых хранилищ, хранилищ с кондиционированием воздуха, а также вмонтированных в защищённую аппаратуру или находящихся в защищённом компоненте ЗИП во всех местах хранения. Гарантийный срок исчисляется с даты изготовления конденсаторов.

Стойкость к внешним воздействующим факторам

Требования стойкости к внешним воздействующим факторам
Синусоидальная вибрация	Диапазон частот, Гц	10-500
Синусоидальная вибрация	Амплитуда ускорения, м/с² (g)	50 (5,0)
Механический удар одиночного действия	Пиковое ударное ускорение, м/с² (g)	10 000 (1000)
Механический удар одиночного действия	Длительность действия ударного ускорения, мс	0,1-2,0
Механический удар многократного действия	Пиковое ударное ускорение, м/с² (g)	150 (15)
Механический удар многократного действия	Длительность действия ударного ускорения, мс	2-15
Изменение параметров после воздействия фактора	уменьшение ёмкости не более чем на 10%, увеличение ЭПС (ESR_DC) не более чем в 1,3 раза

Габаритный чертёж

Габаритные размеры
Диаметр (D)	18+1,5 мм
Высота (H)	40+2,5 мм
Расстояние между осями выводов (А)	7,5±0,5 мм
Диаметр выводов (d)	0,8±0,05 мм
Масса, не более	15,5 г

Условные обозначения

КОНДЕНСАТОР К58-36 – 2.7В – 50Ф ±20% – И ЕВАЯ.673623.040ТУ

К58-36 – тип конденсатора;
2,7В – номинальное напряжение;
50Ф – номинальная ёмкость;
±20% - отклонение ёмкости;
«И» – очехление трубкой изолирующей;
ЕВАЯ.673623.040ТУ - обозначение технических условий.

Дополнительная информация

Заменяемый зарубежный аналог (partnumber)	Изготовитель	Напряжение, В	Емкость, Ф
SCCU30B356SRB	AVX	2.7	35
SCCU30E356SRB	AVX	3.0	35
SCCU30E356SRBLEQ	AVX	3.0	35
SCCT47B406SRB	AVX	2.7	40
SCCV40B506SRB	AVX	2.7	50
SCCV40E506SRB	AVX	3.0	50
SCCV40E506SRBQ	AVX	3.0	50
BNDER3R0506QRH180040E	Bainacap	3.0	50
BNDPR2R7506QRH180040E	Bainacap	2.7	50
BNDPR2R7606QRH180040E	Bainacap	2.7	60
BUP002R8L356FA	Bigcap	2.8	35
BRP002R8L406FA	Bigcap	2.8	40
BUP002R8L406FA	Bigcap	2.8	40
BRP002R8L506FA	Bigcap	2.8	50
BUP002R8L506FA	Bigcap	2.8	50
BRP002R8L606FA	Bigcap	2.8	60
BUP002R8L606FC	Bigcap	2.8	60
GY12R716030V356R	CAP-XX	2.7	35
GY12R716035V406R	CAP-XX	2.7	40
HY12R718040V506R	CAP-XX	2.7	50
GY12R718040V506R	CAP-XX	2.7	50
GY13R018040V506R	CAP-XX	3.0	50
GY12R718040V606R	CAP-XX	2.7	60
GY13R018040V606R	CAP-XX	3.0	60
CXHP2R7356R-TWX	CDA	2.7	35
CXHP2R7356R-TW	CDA	2.7	35
CXHP2R7406R-TWX	CDA	2.7	40
CHV-2R7506R-TW	CDA	2.7	50
CHW-2R7506R-TW	CDA	2.7	50
CXP-3R0506R-TW	CDA	3.0	50
CXHP2R7506R-TW	CDA	2.7	50
CHQ-2R7506R-TW	CDA	2.7	50
CXP-3R0606R-TW	CDA	3.0	60
CXHP2R7606R-TW	CDA	2.7	60
DSF356Q3R0	Cornell Dubilier	3.0	35
DGH506Q2R7	Cornell Dubilier	2.7	50
DSF506Q3R0	Cornell Dubilier	3.0	50
506DCN2R7Q	Cornell Dubilier	2.7	50
506DER2R5SLZ	Cornell Dubilier	2.5	50
SCN2R7S506	CSDWELL	2.7	50
SCN3R0S506	CSDWELL	3.0	50
ZND3ROM506RS1840	DIN Electronics	3.0	50
ZNP506S2R7RS	DIN Electronics	2.7	50
TV1245-3R0346-R	Eaton	3.0	34
HB1635-2R5356-R	Eaton	2.5	35
HV1245-2R7356-R	Eaton	2.7	35
HV1635-2R7356-R	Eaton	2.7	35
TV1635-3R0356-R	Eaton	3.0	35
TVA1635-3R0356-R	Eaton	3.0	35
HB1840-2R5606-R	Eaton	2.5	60
HV1840-2R7606-R	Eaton	2.7	60
TV1840-3R0606-R	Eaton	3.0	60
TVA1840-3R0606-R	Eaton	3.0	60
RSDZ13362R5J35300T	Elna	2.5	33
RSDZ13362R7J40300T	Elna	2.7	33
RSDZN3362R5J35300T	Elna	2.5	33
RSDZN3362R7J40300T	Elna	2.7	33
RSDDU3362R7J31300T	Elna	2.7	33
RSDZ14062R5K40300T	Elna	2.5	40
RSDZN4062R5K40300T	Elna	2.5	40
RSDZH5062R5K40300T	Elna	2.5	50
RSDDU5062R7K40300T	Elna	2.7	50
RSGZ15062R5N40001T	Elna	2.5	50
GTSP-2R7-506ZR	GTCAP	2.7	50
HCAP-C 2R7 356	HCCCap	2.7	35
SR2R7406Z-L	Heter	2.7	40
SR2R7506Z-L	Heter	2.7	50
SCCDER3R0506Q	Jianghai	3.0	50
SCCDPR2R7506Q	Jianghai	2.7	50
SCCDPR2R7606Q	Jianghai	2.7	60
CECB3R0506Q180040E	JINPEI	3.0	50
CECA2R7506Q180040E	JINPEI	2.7	50
CECA2R7606Q180040E	JINPEI	2.7	60
HP-2R7-J356VYJ21	KAMCAP	2.7	35
HT-2R7-J356VYJ22	KAMCAP	2.7	35
HP-2R7-J406VYJ22	KAMCAP	2.7	40
HP-2R7-J406VYJ40	KAMCAP	2.7	40
HP-2R7-J406VYJ25	KAMCAP	2.7	40
HP-3R0-J406VYJ25	KAMCAP	3.0	40
HT-2R7-J406VYJ25	KAMCAP	2.7	40
HP-2R7-J506VYJ25	KAMCAP	2.7	50
HP-2R7-J506UYJ40	KAMCAP	2.7	50
HP-2R7-J506VYJ40	KAMCAP	2.7	50
HP-3R0-J506VYJ25	KAMCAP	3.0	50
HT-2R7-J506VYJ25	KAMCAP	2.7	50
HP-2R7-J606UYJ25	KAMCAP	2.7	60
HP-2R7-J606VYJ25	KAMCAP	2.7	60
HP-3R0-J606VYJ25	KAMCAP	3.0	60
HT-2R7-J606VYJ25	KAMCAP	2.7	60
HVZ0E506NF	KEMET	2.5	50
DRT2R5336	KORCHIP	2.5	33
DR2R5356R	KORCHIP	2.5	35
DR2R7356R	KORCHIP	2.7	35
DR2R5506R	KORCHIP	2.5	50
DR2R7506R	KORCHIP	2.7	50
DRT2R5506	KORCHIP	2.5	50
SCCDLR2R7506QRH180040E	Lelon	2.7	50
SCCDLR2R7606QRH180040E	Lelon	2.7	60
BCAP0050 P270 X01	Maxwell	2.7	50
BCAP0050 P300 X11	Maxwell	3.0	50
BCAP0050 P300 X1B	Maxwell	3.0	50
BCAP0050 P270 S01	Maxwell	2.7	50
ESHSR-0050C0-002R7	Nesscap	2.7	50
JUWT1336MHD	Nichicon	2.7	33
JUMT1336MHD	Nichicon	2.7	33
JUWT1476MHD	Nichicon	2.7	47
JUMT1476MHD	Nichicon	2.7	47
DDKG2R7ELL500KM50T	Nippon Chemikon	2.7	50
DDKG2R7ELL500KM40T	Nippon Chemikon	2.7	50
DDKA2R5ELL500KM50S	Nippon Chemikon	2.5	50
DDKA2R5ELL500KM50T	Nippon Chemikon	2.5	50
DR2R5356	Omoxi	2.5	35
DR2R7356	Omoxi	2.7	35
EECHL0E506	Panasonic	2.7	50
PEC02R7SN33618032	Pureechem	2.7	33
PVC03R0SN33618032	Pureechem	3.0	33
PTC02R7SN33618032	Pureechem	2.7	33
PEC02R7SN50618040	Pureechem	2.7	50
PVC03R0SN50618040	Pureechem	3.0	50
PTC02R7SN50618040	Pureechem	2.7	50
DS5U506W18040BB	Samwha	2.7	50
DJ0E606W18040BB	Samwha	2.5	60
DS0E606W18040BB	Samwha	2.5	60
DS0U606W18040BB	Samwha	3.0	60
DRE506S0EL40RR	Samxon	2.5	50
DRL506S0TL40RR	Samxon	2.7	50
C18S-3R0-0033	SECH	3.0	33
C18S-3R0-0050	SECH	3.0	50
SP-2R7-400-RMM	Shenmao	2.7	40
SP-2R7-500-RMM	Shenmao	2.7	50
SP-2R7-600-RMM	Shenmao	2.7	60
SP-3R0-600-RMM	Shenmao	3.0	60
SRE2R5L506	SRT	2.5	50
SRP2R7L506	SRT	2.7	50
SRE2R5L606	SRT	2.5	60
SRP2R7L606	SRT	2.7	60
RSELT3362R7J32007	TAIYO YUDEN	2.7	33
RSELT5062R7K40008	TAIYO YUDEN	2.7	50
TPLH-2R7/34WR12X40	TECATE	2.7	34
TPLH-3R0/35WR12X46	TECATE	3.0	35
TPLH-2R7/35WR16X31	TECATE	2.7	35
TPLH-3R0/38WR12X46	TECATE	3.0	38
TPLH-3R0/40WR12X46	TECATE	3.0	40
TPLH-2R7/40WR12X46	TECATE	2.7	40
TPL-40/12X46F	TECATE	2.7	40
TPLH-2R7/44WR12X46	TECATE	2.7	44
TPL-50/18X40F	TECATE	2.7	50
TPLH-3R0/60WR18X40	TECATE	3.0	60
TPL-60/18X40F	TECATE	2.7	60
TMCS01-506Z2.7VB	Topmay Electronic	2.7	50
CSD01CP2R7506MC14YT-M	Torch	2.7	50
CSD01MT2R7506MC14YT-M	Torch	2.7	50
CSD01LT2R7506MC14YT-M	Torch	2.7	50
CSD01CP2R7506KC14YT-M	Torch	2.7	50
CSD01MT2R7506KC14YT-M	Torch	2.7	50
CSD01LT2R7506KC14YT-M	Torch	2.7	50
CSD01CP2R7606MC15YT-M	Torch	2.7	60
CSD01MT2R7606MC15YT-M	Torch	2.7	60
CSD01LT2R7606MC15YT-M	Torch	2.7	60
CSD01CP2R7606KC15YT-M	Torch	2.7	60
CSD01MT2R7606KC15YT-M	Torch	2.7	60
CSD01LT2R7606KC15YT-M	Torch	2.7	60
SC2V7L506M	VIKING	2.7	50
SC2V7L606M	VIKING	2.7	60
SC3V0L606MV	VIKING	3.0	60
WEC2R7346QA	VinaTech	2.7	34
VEC2R7346QA	VinaTech	2.7	34
VEC3R0356QG	VinaTech	3.0	35
WEC2R7406QC	VinaTech	2.7	40
VEC2R7406QC	VinaTech	2.7	40
VEC3R0506QG	VinaTech	3.0	50
WEC3R0506QG	VinaTech	3.0	50
WEC2R7506QG	VinaTech	2.7	50
VEC2R7506QG	VinaTech	2.7	50
VEC3R0606QG	VinaTech	3.0	60
WEC3R0606QG	VinaTech	3.0	60
VEC2R7606QG	VinaTech	2.7	60
MAL222030001E3	Vishay	2.7	35
MAL222031002E3	Vishay	2.7	35
MAL222050001E3	Vishay	2.7	35
MAL222051002E3	Vishay	2.7	35
MAL222090001E3	Vishay	2.7	35
MAL222091002E3	Vishay	2.7	35
MAL222591002E3	Vishay	2.7	35
MAL222551002E3	Vishay	2.7	35
MAL222531002E3	Vishay	2.7	35
MAL223091002E3	Vishay	3.0	35
MAL223051002E3	Vishay	3.0	35
MAL223031002E3	Vishay	3.0	35
MAL223551002E3	Vishay	3.0	35
MAL223531002E3	Vishay	3.0	35
MAL223591002E3	Vishay	3.0	35
MAL222031001E3	Vishay	2.7	40
MAL222051001E3	Vishay	2.7	40
MAL222091001E3	Vishay	2.7	40
MAL222531001E3	Vishay	2.7	40
MAL222551001E3	Vishay	2.7	40
MAL222591001E3	Vishay	2.7	40
MAL223031001E3	Vishay	3.0	40
MAL223051001E3	Vishay	3.0	40
MAL223091001E3	Vishay	3.0	40
MAL223591001E3	Vishay	3.0	40
MAL223551001E3	Vishay	3.0	40
MAL223531001E3	Vishay	3.0	40
MAL222030008E3	Vishay	2.7	45
MAL222050008E3	Vishay	2.7	45
MAL222090008E3	Vishay	2.7	45
MAL222031008E3	Vishay	2.7	50
MAL222051008E3	Vishay	2.7	50
MAL222091008E3	Vishay	2.7	50
MAL222591008E3	Vishay	2.7	50
MAL222551008E3	Vishay	2.7	50
MAL222531008E3	Vishay	2.7	50
MAL223091008E3	Vishay	3.0	50
MAL223031008E3	Vishay	3.0	50
MAL223051008E3	Vishay	3.0	50
MAL223551008E3	Vishay	3.0	50
MAL223591008E3	Vishay	3.0	50
MAL223531008E3	Vishay	3.0	50
MAL222050009E3	Vishay	2.7	55
MAL222090009E3	Vishay	2.7	55
MAL222051009E3	Vishay	2.7	60
MAL222091009E3	Vishay	2.7	60
MAL222551009E3	Vishay	2.7	60
MAL222591009E3	Vishay	2.7	60
MAL223051009E3	Vishay	3.0	60
MAL223091009E3	Vishay	3.0	60
MAL223551009E3	Vishay	3.0	60
MAL223591009E3	Vishay	3.0	60
VSCS 002R7 506	Vitzrocell	2.7	50
VSCS 002R5 606	Vitzrocell	2.5	60
WUC2R7356F01600260075000RB	WEET	2.7	35
WUC2R7406F01600340075000RB	WEET	2.7	40
WUC2R7406F01800340075000RB	WEET	2.7	40
WUC2R7406F01800410075000RB	WEET	2.7	40
WUC2R7506F01800340075000RB	WEET	2.7	50
WUC2R7506F01800410075000RB	WEET	2.7	50
WUC2R7606F01800410075000RB	WEET	2.7	60
850617022002	Wurth	2.7	50
PV3R0346M1246	Yec	3.0	34
PV3R0356M1632	Yec	3.0	35
GPL2R7606M1840	Yec	2.7	60
PV3R0606M1840	Yec	3.0	60
GPL2R7606M1840	YEC	2.7	60
WPV-34F3V1246	Yellow Stone Corp	3.0	34
WPV-35F3V1632	Yellow Stone Corp	3.0	35
WPL-60F2.7V1840	Yellow Stone Corp	2.7	60
WPV-60F3V1840	Yellow Stone Corp	3.0	60
CSR2R7R2506MRDU400	YST	2.7	50
UCZSH3R0506NRH180040E	ZTT	3.0	50
СКФ-33-2В7	Феникс	2.7	33
СКФ-33-3В0	Феникс	3.0	33
СКФ-50-2В7	Феникс	2.7	50
СКФ-50-3В0	Феникс	3.0	50
