Номинальное напряжение
2,7 В
Предельно-допустимое перенапряжение
2,85 В
Номинальная ёмкость
3 Ф
Допускаемое отклонение ёмкости
±20 %
ЭПС (ESRDC), не более
80 мОм
Предельный разрядный ток 1
3,2 А
Максимальный ток при ΔT = 15°C 2
1,6 А
Максимальный ток при ΔT = 40°C
2,7 А
Ток утечки, не более 3
8 мкА
Масса, не более
2 г
Диаметр (D)
8+1,5 мм
Высота (H)
20±2 мм
1
Разрядка в течение 1сек. от Uном до ½ Uном
2
ΔT - разница температур между корпусом конденсатора и температурой окружающей среды, равной 25°C
3
при T = +25(±1) °C (72ч)
Температура |
|
|---|---|
Рабочая температура, °C | -40 ... 65°C при напряжении 2,7 В -40 ... 85°C при напряжении 2,3 В |
Изменение параметров конденсаторов при температуре минус 40°C | |
Наработка |
||
|---|---|---|
65°C, потенциостатический режим Uном = 2,7 В | 1500 ч | уменьшение ёмкости не более чем на 30%, увеличение ЭПС (ESRDC) не более чем в 2 раза |
25°C, потенциостатический режим pпри Uном = 2,7В | 10 лет | |
25°C, циклический режим: зарядка до Uном - разрядка до 1/2 Uном током из расчёта 10 мА на 1 Ф | 500 000 циклов | |
85°C, потенциостатический режим Uном = 2,3 В | 1500 ч | уменьшение ёмкости не более чем на 40%, увеличение ЭПС (ESRDC) не более чем в 2 раза |
Хранение |
|
|---|---|
25°C, в разряженном состоянии * | 10 лет |
Изменение параметров при хранении | уменьшение ёмкости не более чем на 30%, увеличение ЭПС (ESRDC) не более чем в 3 раза |
* в упаковке производителя в условиях отапливаемых хранилищ, хранилищ с кондиционированием воздуха, а также вмонтированных в защищённую аппаратуру или находящихся в защищённом компоненте ЗИП во всех местах хранения. Гарантийный срок исчисляется с даты изготовления конденсаторов.
Требования стойкости к внешним воздействующим факторам |
||
|---|---|---|
Синусоидальная вибрация | Диапазон частот, Гц | 10-500 |
Амплитуда ускорения, | 50 (5,0) | |
Механический удар одиночного действия | Пиковое ударное ускорение, | 10 000 (1000) |
Длительность действия ударного ускорения, мс | 0,1-2,0 | |
Механический удар многократного действия | Пиковое ударное ускорение, | 150 (15) |
Длительность действия ударного ускорения, мс | 2-15 | |
Изменение параметров после воздействия фактора | уменьшение ёмкости не более чем на 10%, увеличение ЭПС (ESRDC) не более чем в 1,3 раза |
|
| Габаритные размеры | |
|---|---|
| Диаметр (D) | 8+1,5 мм |
| Высота (H) | 20±2 мм |
| Расстояние между осями выводов (А) | 3,5±0,5 мм |
| Диаметр выводов (d) | 0,6±0,05 мм |
| Масса, не более | 2 г |

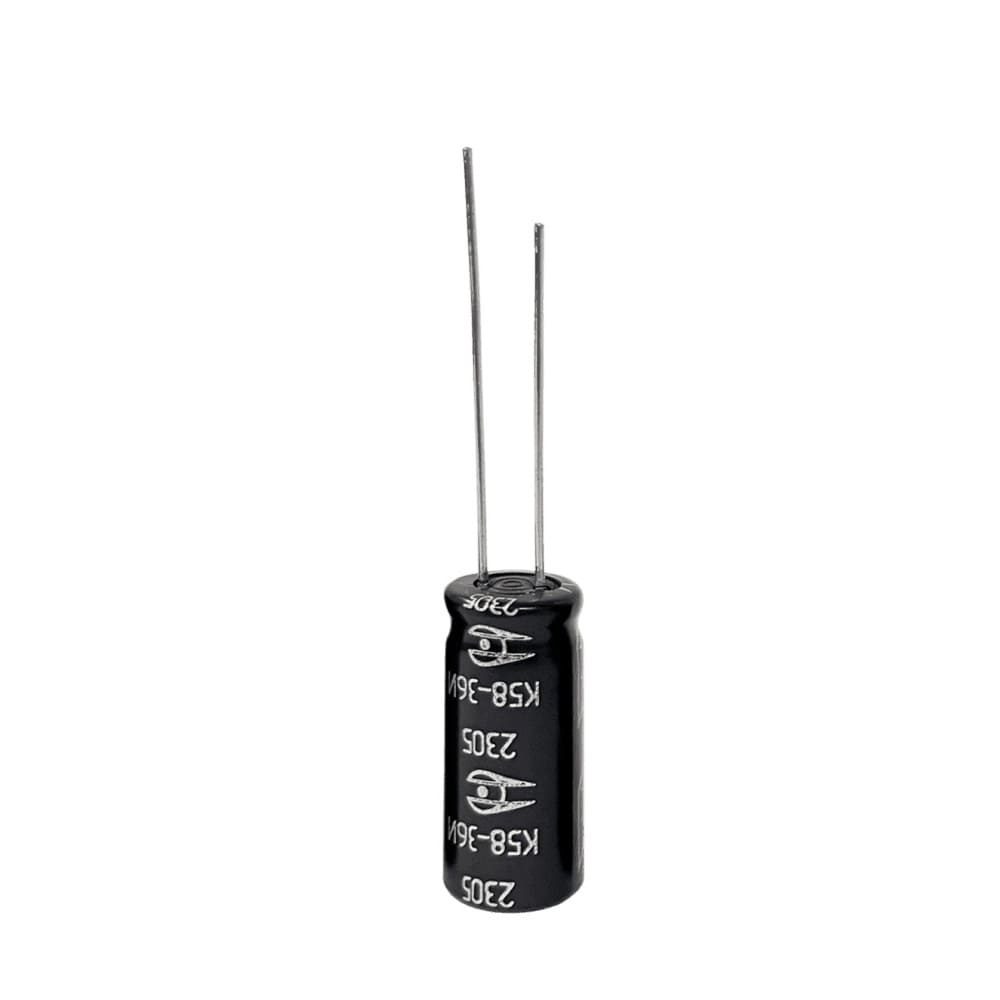

КОНДЕНСАТОР К58-36 – 2.7В – 3Ф ±20% – И ЕВАЯ.673623.040ТУ
К58-36 – тип конденсатора;
2,7В – номинальное напряжение;
3Ф – номинальная ёмкость;
±20% - отклонение ёмкости;
«И» – очехление трубкой изолирующей;
ЕВАЯ.673623.040ТУ - обозначение технических условий.
К58-36 – тип конденсатора;
2,7В – номинальное напряжение;
3Ф – номинальная ёмкость;
±20% - отклонение ёмкости;
«И» – очехление трубкой изолирующей;
ЕВАЯ.673623.040ТУ - обозначение технических условий.
| Заменяемый зарубежный аналог (partnumber) | Изготовитель | Напряжение, В | Емкость, Ф |
|---|---|---|---|
| SCCR20B335PRB | AVX | 2.7 | 3.3 |
| SCCR16E205PRB | AVX | 3.0 | 2 |
| SCCR20E335PRB | AVX | 3.0 | 3.3 |
| SCCR16B205PRB | AVX | 2.7 | 2 |
| SCCR20B335SRB | AVX | 2.7 | 3.3 |
| BNDER3R0305QRH080020E | Bainacap | 3.0 | 3 |
| BNDPR2R7205QRH080014E | Bainacap | 2.7 | 2 |
| BNDPR2R7305QRH080020E | Bainacap | 2.7 | 3 |
| BNDPR2R7335QRH080020E | Bainacap | 2.7 | 3.3 |
| BRP002R8L205FA | Bigcap | 2.8 | 2 |
| BRP002R8L205FB | Bigcap | 2.8 | 2 |
| BRP002R8L305FA | Bigcap | 2.8 | 3 |
| BRP002R8L305FB | Bigcap | 2.8 | 3 |
| BRP002R8L335FA | Bigcap | 2.8 | 3.3 |
| BRP002R8L335FB | Bigcap | 2.8 | 3.3 |
| BRP003R0L305FA | Bigcap | 3.0 | 3 |
| BRP003R0L335FA | Bigcap | 3.0 | 3.3 |
| BRP003R0L335FB | Bigcap | 3.0 | 3.3 |
| BRE002R7L205FA | Bigcap | 2.7 | 2 |
| BRE002R7L205FB | Bigcap | 2.7 | 2 |
| BRE002R7L305FA | Bigcap | 2.7 | 3 |
| BRE002R7L305FB | Bigcap | 2.7 | 3 |
| BRE002R7L335FA | Bigcap | 2.7 | 3.3 |
| BRE002R7L335FB | Bigcap | 2.7 | 3.3 |
| BRT002R7L205FA | Bigcap | 2.7 | 2 |
| BRT002R7L205FB | Bigcap | 2.7 | 2 |
| BRT002R7L305FA | Bigcap | 2.7 | 3 |
| BUP002R8L205FA | Bigcap | 2.8 | 2 |
| BUP002R8L355FA | Bigcap | 2.8 | 3.5 |
| HY12R708014V205R | CAP-XX | 2.7 | 2 |
| HY12R708020V305R | CAP-XX | 2.7 | 3 |
| HY12R708020V335R | CAP-XX | 2.7 | 3.3 |
| GY12R708014V205R | CAP-XX | 2.7 | 2 |
| GY12R708020V305R | CAP-XX | 2.7 | 3 |
| GY12R708020V335R | CAP-XX | 2.7 | 3.3 |
| GY13R008014V205R | CAP-XX | 3.0 | 2 |
| GY13R008020V305R | CAP-XX | 3.0 | 3 |
| GY13R008020V335R | CAP-XX | 3.0 | 3.3 |
| CHV-2R7205R-TW | CDA | 2.7 | 2 |
| CHV-2R7335R-TW | CDA | 2.7 | 3.3 |
| CHW-2R7205R-TW | CDA | 2.7 | 2 |
| CHW-2R7335R-TW | CDA | 2.7 | 3.3 |
| CXP-3R0205R-TW | CDA | 3.0 | 2 |
| CXP-3R0335R-TW | CDA | 3.0 | 3.3 |
| CXHP2R7205R-TW | CDA | 2.7 | 2 |
| CXHP2R7255R-TW | CDA | 2.7 | 2.5 |
| CXHP2R7305R-TW | CDA | 2.7 | 3 |
| CXHP2R7335R-TW | CDA | 2.7 | 3.3 |
| CHQ-2R7205R-TW | CDA | 2.7 | 2 |
| CHQ-2R7335R-TW | CDA | 2.7 | 3.3 |
| DGH205Q2R7 | Cornell Dubilier | 2.7 | 2 |
| DGH305Q2R7 | Cornell Dubilier | 2.7 | 3 |
| DGH335Q2R7 | Cornell Dubilier | 2.7 | 3.3 |
| DSF205Q3R0 | Cornell Dubilier | 3.0 | 2 |
| DSF305Q3R0 | Cornell Dubilier | 3.0 | 3 |
| 205DCN2R7S | Cornell Dubilier | 2.7 | 2 |
| 305DCN2R7Q | Cornell Dubilier | 2.7 | 3 |
| 335DCN2R7MGJG | Cornell Dubilier | 2.7 | 3.3 |
| 205DER2R5SFQ | Cornell Dubilier | 2.5 | 2 |
| 305DER2R5SFU | Cornell Dubilier | 2.5 | 3 |
| 335DER2R5SGU | Cornell Dubilier | 2.5 | 3.3 |
| SCN2R7S205 | CSDWELL | 2.7 | 2 |
| SCN2R7S335 | CSDWELL | 2.7 | 3.3 |
| SCN3R0S205 | CSDWELL | 3.0 | 2 |
| SCN3R0S335 | CSDWELL | 3.0 | 3.3 |
| ZND3ROS205RS0816 | DIN Electronics | 3.0 | 2 |
| ZND3ROS335RS0820 | DIN Electronics | 3.0 | 3.3 |
| ZNP205S2R7RS | DIN Electronics | 2.7 | 2 |
| ZNP335S2R7RS | DIN Electronics | 2.7 | 3.3 |
| B0820-2R5225-R | Eaton | 2.5 | 2.2000000000000002 |
| HB0820-2R5305-R | Eaton | 2.5 | 3 |
| HV0820-2R7305-R | Eaton | 2.7 | 3 |
| M0820-2R5205-R | Eaton | 2.5 | 2 |
| M1020-2R5305-R | Eaton | 2.5 | 3 |
| TV0820-3R0335-R | Eaton | 3.0 | 3.3 |
| RSDZ12752R5E20300ST | Elna | 2.5 | 2.7 |
| RSDZ13352R5F20300T | Elna | 2.5 | 3.3 |
| RSDZ12752R7E20300ST | Elna | 2.7 | 2.7 |
| RSDZ13352R7F20300T | Elna | 2.7 | 3.3 |
| RSDZN2752R5E20300ST | Elna | 2.5 | 2.7 |
| RSDZN3352R5F20300T | Elna | 2.5 | 3.3 |
| RSDZN2752R7E20300ST | Elna | 2.7 | 2.7 |
| RSDZN3352R7F20300T | Elna | 2.7 | 3.3 |
| GTSP-2R7-205ZR | GTCAP | 2.7 | 2 |
| GTSP-2R7-305ZR | GTCAP | 2.7 | 3 |
| GTSP-2R7-335ZR | GTCAP | 2.7 | 3.3 |
| HCAP-C 2R7 205B | HCCCap | 2.7 | 2 |
| HCAP-C 2R7 335 | HCCCap | 2.7 | 3.3 |
| SR2R7205Z-L | Heter | 2.7 | 2 |
| SR2R7305Z-L | Heter | 2.7 | 3 |
| SR2R7335Z-L | Heter | 2.7 | 3.3 |
| SCCDER3R0305Q | Jianghai | 3.0 | 3 |
| SCCDPR2R7205Q | Jianghai | 2.7 | 2 |
| SCCDPR2R7305Q | Jianghai | 2.7 | 3 |
| SCCDPR2R7335Q | Jianghai | 2.7 | 3.3 |
| CECB3R0305Q080020E | JINPEI | 3.0 | 3 |
| CECA2R7205Q080014E | JINPEI | 2.7 | 2 |
| CECA2R7305Q080020E | JINPEI | 2.7 | 3 |
| CECA2R7335Q080020E | JINPEI | 2.7 | 3.3 |
| HP-2R7-J205VYJ42 | KAMCAP | 2.7 | 2 |
| HP-2R7-J205VYJ70 | KAMCAP | 2.7 | 2 |
| HP-2R7-J205VYJ08 | KAMCAP | 2.7 | 2 |
| HP-2R7-J205VYJ07 | KAMCAP | 2.7 | 2 |
| HP-2R7-J205VYJ13 | KAMCAP | 2.7 | 2 |
| HP-2R7-J225VYJ13 | KAMCAP | 2.7 | 2.2000000000000002 |
| HP-2R7-J305VYJ42 | KAMCAP | 2.7 | 3 |
| HP-2R7-J335VYJ42 | KAMCAP | 2.7 | 3.3 |
| HP-2R7-J335TYJ07 | KAMCAP | 2.7 | 3.3 |
| HP-2R7-J335VYJ13 | KAMCAP | 2.7 | 3.3 |
| HE-2R7-J205VYJ13 | KAMCAP | 2.7 | 2 |
| HE-2R7-J205VYJ07 | KAMCAP | 2.7 | 2 |
| HE-2R7-J335TYJ07 | KAMCAP | 2.7 | 3.3 |
| HE-2R7-J335TYJ04 | KAMCAP | 2.7 | 3.3 |
| HE-2R7-J335VYJ13 | KAMCAP | 2.7 | 3.3 |
| HP-3R0-J205VYJ07 | KAMCAP | 3.0 | 2 |
| HP-3R0-J205VYJ42 | KAMCAP | 3.0 | 2 |
| HP-3R0-J335VYJ07 | KAMCAP | 3.0 | 3.3 |
| HP-3R0-J335VYJ13 | KAMCAP | 3.0 | 3.3 |
| LR-2R7-J205VYJ07 | KAMCAP | 2.7 | 2 |
| LR-2R7-J205VYJ08 | KAMCAP | 2.7 | 2 |
| LR-2R7-J205VYJ66 | KAMCAP | 2.7 | 2 |
| LR-2R7-J205VYJ13 | KAMCAP | 2.7 | 2 |
| LR-2R7-J335VYJ07 | KAMCAP | 2.7 | 3.3 |
| HT-2R7-J205VYJ07 | KAMCAP | 2.7 | 2 |
| HT-2R7-J205VYJ13 | KAMCAP | 2.7 | 2 |
| HT-2R7-J205VYJ42 | KAMCAP | 2.7 | 2 |
| HT-2R7-J335VYJ07 | KAMCAP | 2.7 | 3.3 |
| HT-2R7-J335VYJ13 | KAMCAP | 2.7 | 3.3 |
| HVZ0E275NF | KEMET | 2.7 | 2.7 |
| DR2R5305R | KORCHIP | 2.5 | 3 |
| DR2R7305R | KORCHIP | 2.7 | 3 |
| DR3R0305 | KORCHIP | 3.0 | 3 |
| DRT2R5305 | KORCHIP | 2.5 | 3 |
| HP2R5205 | KORCHIP | 2.5 | 2 |
| HP2R5305 | KORCHIP | 2.5 | 3 |
| HP2R7205 | KORCHIP | 2.7 | 2 |
| HP2R7305 | KORCHIP | 2.7 | 3 |
| SCCDLR2R7205QRH080014E | Lelon | 2.7 | 2 |
| SCCDLR2R7305QRH080020E | Lelon | 2.7 | 3 |
| SCCDLR2R7335QRH080020E | Lelon | 2.7 | 3.3 |
| BCAP0003 P270 X01 | Maxwell | 2.7 | 3 |
| BCAP0003 P300 X11 | Maxwell | 3.0 | 3 |
| BCAP0003 P300 X12 | Maxwell | 3.0 | 3 |
| BCAP0003 P270 S01 | Maxwell | 2.7 | 3 |
| BCAP0003 P270 S12 | Maxwell | 2.7 | 3 |
| ESHSR-0003C0-002R7 | Nesscap | 2.7 | 3 |
| JUWT1335MPD | Nichicon | 2.7 | 3.3 |
| JUWT1275MPD | Nichicon | 2.7 | 2.7 |
| JUMT1335MPD | Nichicon | 2.7 | 3.3 |
| JUMT1225MPD | Nichicon | 2.7 | 2.2000000000000002 |
| JUAT1255MPD | Nichicon | 2.7 | 2.5 |
| JUAT1205MPD | Nichicon | 2.7 | 2 |
| DR2R5305 | Omoxi | 2.5 | 3 |
| DR2R5335 | Omoxi | 2.5 | 3.3 |
| DR2R7305 | Omoxi | 2.7 | 3 |
| DR2R7335 | Omoxi | 2.7 | 3.3 |
| EECHL0E255 | Panasonic | 2.7 | 2.5 |
| EECHZ0E335 | Panasonic | 2.5 | 3.3 |
| СКФ-3-2В7 | PHOENIX | 2.7 | 3 |
| СКФ-3-3В0 | PHOENIX | 3.0 | 3 |
| PEC02R7SN30508020 | Pureechem | 2.7 | 3 |
| PVC03R0SN30508020 | Pureechem | 3.0 | 3 |
| PTC02R7SN30508020 | Pureechem | 2.7 | 3 |
| DJ0E305W08020BB | Samwha | 2.5 | 3 |
| DS0E305W08020BB | Samwha | 2.5 | 3 |
| DS0U305W08020BB | Samwha | 3.0 | 3 |
| DS5U305W08020BB | Samwha | 2.7 | 3 |
| DRE205S0EF16RR | Samxon | 2.5 | 2 |
| DRE305S0EF20RR | Samxon | 2.5 | 3 |
| DRE335S0EG20RR | Samxon | 2.5 | 3.3 |
| DRL205S0TF16RR | Samxon | 2.7 | 2 |
| DRL305S0TF20RR | Samxon | 2.7 | 3 |
| DRL335S0TG20RR | Samxon | 2.7 | 3.3 |
| C08S-3R0-0003 | SECH | 3.0 | 3 |
| SP-2R7-2R0-RFM | Shenmao | 2.7 | 2 |
| SP-2R7-3R3-RGM | Shenmao | 2.7 | 3.3 |
| SP-3R0-2R0-RFM | Shenmao | 3.0 | 2 |
| SP-3R0-3R3-RFM | Shenmao | 3.0 | 3.3 |
| SRE2R5L205 | SRT | 2.5 | 2 |
| SRE2R5L305 | SRT | 2.5 | 3 |
| SRE2R5L335 | SRT | 2.5 | 3.3 |
| SRP2R7L205 | SRT | 2.7 | 2 |
| SRP2R7L305 | SRT | 2.7 | 3 |
| SRP2R7L335 | SRT | 2.7 | 3.3 |
| RSELP2452R7E15022 | TAIYO YUDEN | 2.7 | 2.4 |
| RSELP3352R7E20021 | TAIYO YUDEN | 2.7 | 3.3 |
| RSELT3352R7E20001 | TAIYO YUDEN | 2.7 | 3.3 |
| TPLH-2R7/2.8WR8X16 | TECATE GROUP | 2.7 | 2.8 |
| TPL-2.0/8X16F | TECATE GROUP | 2.7 | 2 |
| TPL-3.3/10X20F | TECATE GROUP | 2.7 | 3.3 |
| TPL-3.3/8X20F | TECATE GROUP | 2.7 | 3.3 |
| TMCS01-305Z5.5VB | Topmay Electronic | 2.7 | 3 |
| SC2V7L205M | VIKING | 2.7 | 2 |
| SC2V7L305M | VIKING | 2.7 | 3 |
| SC2V7L335M | VIKING | 2.7 | 3.3 |
| SC2V7L205MLR | VIKING | 2.7 | 2 |
| SC2V7L335MLR | VIKING | 2.7 | 3.3 |
| SC3V0L305MV | VIKING | 3.0 | 3 |
| SC3V0L335MV | VIKING | 3.0 | 3.3 |
| SC2V7L205MH | VIKING | 2.7 | 2 |
| SC2V7L205MH-1 | VIKING | 2.7 | 2 |
| SC2V7L305MH | VIKING | 2.7 | 3 |
| SC2V7L335MH | VIKING | 2.7 | 3.3 |
| VEC3R0335QG | VinaTech | 3.0 | 3.3 |
| WEC3R0335QG | VinaTech | 3.0 | 3.3 |
| WEC2R7335QG | VinaTech | 2.7 | 3.3 |
| VET2R7335QG | VinaTech | 2.7 | 3.3 |
| VEC2R7335QG | VinaTech | 2.7 | 3.3 |
| VSCS 002R5 305 | Vitzrocell | 2.5 | 3 |
| VSCS 002R7 305 | Vitzrocell | 2.7 | 3 |
| 850617030001 | Wurth Elektronik | 2.7 | 3 |
| GPL2R7205M0816 | Yec | 2.7 | 2 |
| GPL2R7335M0820 | Yec | 2.7 | 3.3 |
| PV3R0205M0816 | Yec | 3.0 | 2 |
| PV3R0335M0820 | Yec | 3.0 | 3.3 |
| WPL-2F2.7V0816 | Yellow Stone Corp | 2.7 | 2 |
| WPL-3.3F2.7V0820 | Yellow Stone Corp | 2.7 | 3.3 |
| WPL-3.3F2.7V1020 | Yellow Stone Corp | 2.7 | 3.3 |
| WPV-2F3V0816 | Yellow Stone Corp | 3.0 | 2 |
| WPV-3.3F3V0820 | Yellow Stone Corp | 3.0 | 3.3 |
| UCZSS2R7205NRH080014E | ZTT | 2.7 | 2 |
| UCZSS2R7335NRH080020E | ZTT | 2.7 | 3.3 |
| UCZSH3R0205NRH080014E | ZTT | 3.0 | 2 |
| UCZSH3R0335NRH080020E | ZTT | 3.0 | 3.3 |
| UCZST2R7205NRH080014E | ZTT | 2.7 | 2 |
| UCZST2R7335NRH080020E | ZTT | 2.7 | 3.3 |
