Каталог продукции > Суперконденсаторы и модули на их основе > К58-36-2,7В-25Ф

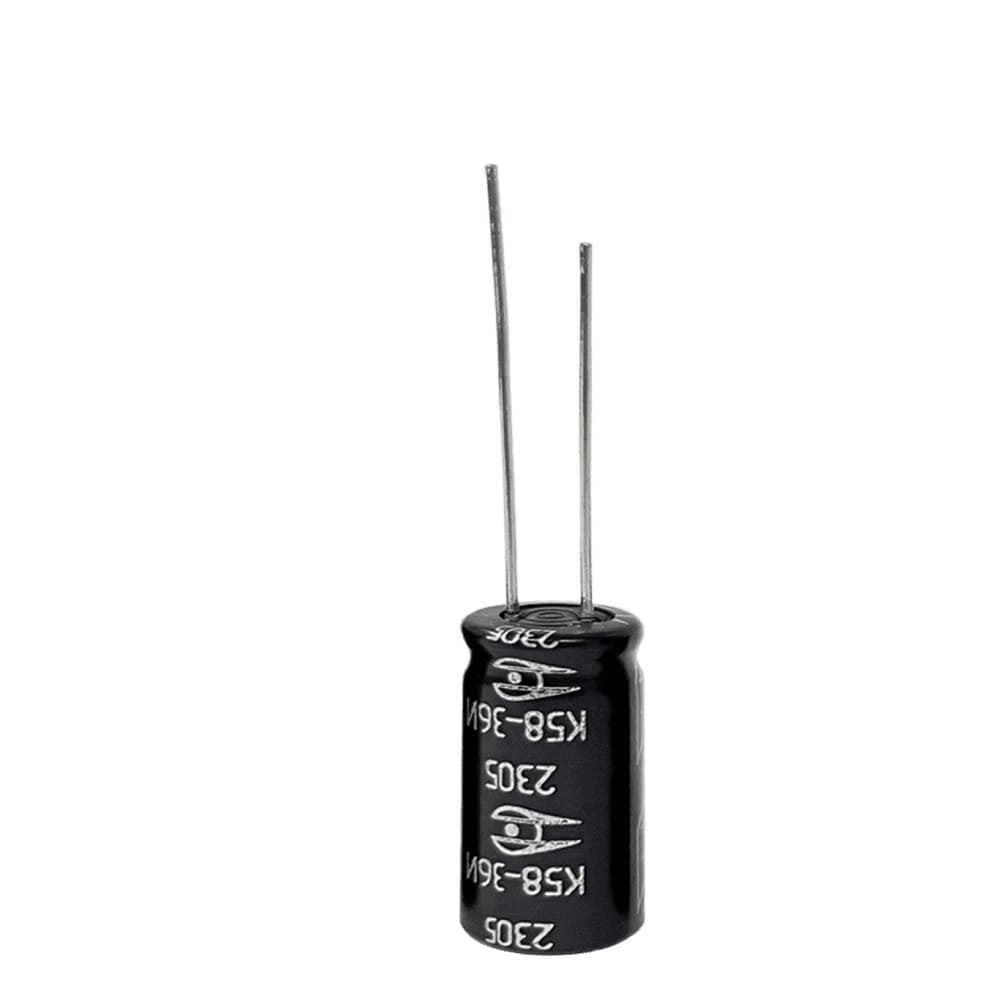

К58-36-2,7В-25Ф

ЕВАЯ.673623.040ТУ

Суперконденсаторы (ионисторы) 2,7 вольт 25 фарад

elecond.supercapacitor@elcudm.ru

+7 (34147) 4-25-01

➦ Перейти к серии К58-36

Суперконденсаторы доступны
в интернет-магазинах:

Выписка из реестра российской продукции Каталог ГИСП

132,13 ₽

без НДС

Наличие на складе:
На дату:

Заменяемые зарубежные аналоги: Феникс, Kamcap, VinaTech, Maxwell, Nesscap, CDA, Bigcap

На основе суперконденсаторов К58-36 изготавливаются модули:
- МИП-1 с напряжением от 5 до 7,5 вольт;
- МИП-2 с напряжением от 10 до 30 вольт.

Техническая информация

Информация по поставке

Контактная информация

Техническая библиотека

Основные технические данные

Номинальное напряжение

2,7 В

Предельно-допустимое перенапряжение

2,85 В

Номинальная ёмкость

25 Ф

Допускаемое отклонение ёмкости

±20 %

ЭПС (ESR_DC), не более

25 мОм

Предельный разрядный ток ¹

20 А

Максимальный ток при ΔT = 15°C ²

3,7 А

Максимальный ток при ΔT = 40°C

6,1 А

Ток утечки, не более ³

55 мкА

Масса, не более

8 г

Диаметр (D)

16+1,5 мм

Высота (H)

25+2 мм

¹ Разрядка в течение 1сек. от U_ном до ½ U_ном

² ΔT - разница температур между корпусом конденсатора и температурой окружающей среды, равной 25°C

³ при T = +25(±1) °C (72ч)

Температура
Рабочая температура, °C	-40 ... 65°C при напряжении 2,7 В -40 ... 85°C при напряжении 2,3 В
Изменение параметров конденсаторов при температуре минус 40°C	уменьшение ёмкости не более чем на 30%, увеличение ЭПС (ESR_DC) не более чем в 3 раза

Наработка и хранение

Наработка
65°C, потенциостатический режим U_ном = 2,7 В	1500 ч	уменьшение ёмкости не более чем на 30%, увеличение ЭПС (ESR_DC) не более чем в 2 раза
25°C, потенциостатический режим pпри U_ном = 2,7В	10 лет
25°C, циклический режим: зарядка до U_ном - разрядка до 1/2 U_ном током из расчёта 10 мА на 1 Ф	500 000 циклов
85°C, потенциостатический режим U_ном = 2,3 В	1500 ч	уменьшение ёмкости не более чем на 40%, увеличение ЭПС (ESR_DC) не более чем в 2 раза

Хранение
25°C, в разряженном состоянии *	10 лет
Изменение параметров при хранении	уменьшение ёмкости не более чем на 30%, увеличение ЭПС (ESR_DC) не более чем в 3 раза

* в упаковке производителя в условиях отапливаемых хранилищ, хранилищ с кондиционированием воздуха, а также вмонтированных в защищённую аппаратуру или находящихся в защищённом компоненте ЗИП во всех местах хранения. Гарантийный срок исчисляется с даты изготовления конденсаторов.

Стойкость к внешним воздействующим факторам

Требования стойкости к внешним воздействующим факторам
Синусоидальная вибрация	Диапазон частот, Гц	10-500
Синусоидальная вибрация	Амплитуда ускорения, м/с² (g)	50 (5,0)
Механический удар одиночного действия	Пиковое ударное ускорение, м/с² (g)	10 000 (1000)
Механический удар одиночного действия	Длительность действия ударного ускорения, мс	0,1-2,0
Механический удар многократного действия	Пиковое ударное ускорение, м/с² (g)	150 (15)
Механический удар многократного действия	Длительность действия ударного ускорения, мс	2-15
Изменение параметров после воздействия фактора	уменьшение ёмкости не более чем на 10%, увеличение ЭПС (ESR_DC) не более чем в 1,3 раза

Габаритный чертёж

Габаритные размеры
Диаметр (D)	16+1,5 мм
Высота (H)	25+2 мм
Расстояние между осями выводов (А)	7,5±0,5 мм
Диаметр выводов (d)	0,8±0,05 мм
Масса, не более	8 г

Условные обозначения

КОНДЕНСАТОР К58-36 – 2.7В – 25Ф ±20% – И ЕВАЯ.673623.040ТУ

К58-36 – тип конденсатора;
2,7В – номинальное напряжение;
25Ф – номинальная ёмкость;
±20% - отклонение ёмкости;
«И» – очехление трубкой изолирующей;
ЕВАЯ.673623.040ТУ - обозначение технических условий.

Дополнительная информация

Заменяемый зарубежный аналог (partnumber)	Изготовитель	Напряжение, В	Емкость, Ф
SCCT35B226SRB	AVX	2.7	22
SCCU25B256SRB	AVX	2.7	25
SCCU25E256SRB	AVX	3.0	25
SCCU25B256SRBLEQ	AVX	2.7	25
BNDER3R0256QRH160025E	Bainacap	3.0	25
BNDPR2R7256QRH160025E	Bainacap	2.7	25
BRP002R8L206FA	Bigcap	2.8	20
BRP002R8L226FA	Bigcap	2.8	22
BRP002R8L256FA	Bigcap	2.8	25
BRP003R0L226FA	Bigcap	3.0	22
BRP003R0L256FA	Bigcap	3.0	25
BRT002R7L206FA	Bigcap	2.7	20
BUP002R8L206FA	Bigcap	2.8	20
BUP002R8L206FC	Bigcap	2.8	20
BUP002R8L226FA	Bigcap	2.8	22
BUP002R8L256FA	Bigcap	2.8	25
BUP002R8L256FB	Bigcap	2.8	25
BUP002R8L256FD	Bigcap	2.8	25
HY12R71B030V206R	CAP-XX	2.7	20
HY12R716025V256R	CAP-XX	2.7	25
GY12R716020V206R	CAP-XX	2.7	20
GY12R716025V256R	CAP-XX	2.7	25
GY13R01B030V206R	CAP-XX	3.0	20
GY13R01B035V206R	CAP-XX	3.0	20
GY13R016025V256R	CAP-XX	3.0	25
CHV-2R7226R-TW	CDA	2.7	22
CHV-2R7256R-TW	CDA	2.7	25
CHW-2R7256R-TW	CDA	2.7	25
CXP-3R0256R-TW	CDA	3.0	25
CHXP2R7206R-TW	CDA	2.7	20
CXHP2R7256R-TW	CDA	2.7	25
CHQ-2R7256R-TW	CDA	2.7	25
CHB-2R3226R-TW	CDA	2.3	22
DGH206Q2R7	Cornell Dubilier	2.7	20
DGH256Q2R7	Cornell Dubilier	2.7	25
DSF256Q3R0	Cornell Dubilier	3.0	25
226DCN2R7SKJD	Cornell Dubilier	2.7	22
256DCN2R7Q	Cornell Dubilier	2.7	25
226DCR2R3STU	Cornell Dubilier	2.3	22
226DER2R5SKV	Cornell Dubilier	2.5	22
SCN2R7S256	CSDWELL	2.7	25
SCN3R0S256	CSDWELL	3.0	25
ZND3ROM256RS1625	DIN Electronics	3.0	25
ZNP256S2R7RS	DIN Electronics	2.7	25
HB1625-2R5256-R	Eaton	2.5	25
HV1625-2R7256-R	Eaton	2.7	25
TV1625-3R0256-R	Eaton	3.0	25
TVA1625-3R0256-R	Eaton	3.0	25
RSDZ12262R5J25300T	Elna	2.5	22
RSDZ12262R7J31300T	Elna	2.7	22
RSDZH2262R5G35300ST	Elna	2.5	22
RSDZN2262R5J25300T	Elna	2.5	22
RSDZN2262R7J31300T	Elna	2.7	22
RSDDU2562R7J25300T	Elna	2.7	25
GTSP-2R7-206ZR	GTCAP	2.7	20
GTSP-2R7-256ZR	GTCAP	2.7	25
HCAP-C 2R7 206	HCCCap	2.7	20
HCAP-C 2R7 256	HCCCap	2.7	25
SR2R7206Z-L	Heter	2.7	20
SCCDER3R0256Q	Jianghai	3.0	25
SCCDPR2R7206Q	Jianghai	2.7	20
SCCDPR2R7256Q	Jianghai	2.7	25
CECB3R0256Q160025E	JINPEI	3.0	25
CECA2R7256Q160025E	JINPEI	2.7	25
HP-2R7-J206VYJ22	KAMCAP	2.7	20
HP-2R7-J206VYJ21	KAMCAP	2.7	20
HP-2R7-J206UYJ10	KAMCAP	2.7	20
HP-2R7-J206VYJ19	KAMCAP	2.7	20
HP-2R7-J256VYJ22	KAMCAP	2.7	25
HP-2R7-J256VYJ21	KAMCAP	2.7	25
HP-2R7-J256UYJ19	KAMCAP	2.7	25
HE-2R7-J206VYJ22	KAMCAP	2.7	20
HP-3R0-J206VYJ19	KAMCAP	3.0	20
HP-3R0-J256VYJ21	KAMCAP	3.0	25
HP-3R0-J256UYJ19	KAMCAP	3.0	25
LR-2R7-J256UYJ21	KAMCAP	2.7	25
HT-2R7-J206VYJ21	KAMCAP	2.7	20
HT-2R7-J206VYJ19	KAMCAP	2.7	20
HT-2R7-J256VYJ22	KAMCAP	2.7	25
HT-2R7-J256UYJ19	KAMCAP	2.7	25
HT-2R7-J256VYJ21	KAMCAP	2.7	25
HVZ0E226NF	KEMET	2.7	22
DR2R5256R	KORCHIP	2.5	25
DR2R7256R	KORCHIP	2.7	25
DRL2R3226	KORCHIP	2.3	22
DRT2R5226	KORCHIP	2.5	22
HP2R5206	KORCHIP	2.5	20
HP2R7206	KORCHIP	2.7	20
SCCDLR2R7256QRH160025E	Lelon	2.7	25
BCAP0025 P270 X01	Maxwell	2.7	25
BCAP0025 P300 X11	Maxwell	3.0	25
BCAP0025 P300 X12	Maxwell	3.0	25
BCAP0025 P270 S01	Maxwell	2.7	25
BCAP0025 P270 S12	Maxwell	2.7	25
ESHSR-0025C0-002R7	Nesscap	2.7	25
JUWT1226MHD	Nichicon	2.7	22
JUMT1226MHD	Nichicon	2.7	22
JUK0E276MHD	Nichicon	2.5	27
DR2R3206	Omoxi	2.3	20
DR2R5256	Omoxi	2.5	25
DR2R7256	Omoxi	2.7	25
EECHW0D226	Panasonic	2.3	22
СКФ-25-2В7	PHOENIX	2.7	25
СКФ-25-3В0	PHOENIX	3.0	25
PEC02R7SN25616025	Pureechem	2.7	25
PVC03R0SN25616025	Pureechem	3.0	25
PTC02R7SN25616025	Pureechem	2.7	25
DJ0E256W16025BB	Samwha	2.5	25
DS0E256W16025BB	Samwha	2.5	25
DS0U256W16025BB	Samwha	3.0	25
DS5U256W16025BB	Samwha	2.7	25
DRC226S03I20RR	Samxon	2.3	22
DRE226S0EK25RR	Samxon	2.5	22
DRE256S0EK25RR	Samxon	2.5	25
DRL226S0TK25RR	Samxon	2.7	22
DCC226S03G30RR	Samxon	2.3	22
C16S-3R0-0025	SECH	3.0	25
SP-2R7-200-RLM	Shenmao	2.7	20
SP-3R0-250-RLM	Shenmao	3.0	25
SRE2R5S206	SRT	2.5	20
SPR2R7L206	SRT	2.7	20
RSELP2062R7G35026	TAIYO YUDEN	2.7	20
RSELT2562R7J25006	TAIYO YUDEN	2.7	25
TPLH-3R0/25WR16X26	TECATE GROUP	3.0	25
TPLH-2R7/22WR12X31	TECATE GROUP	2.7	22
TPLH-2R7/25WR12X35	TECATE GROUP	2.7	25
TPLH-2R7/28WR12X35	TECATE GROUP	2.7	28
TPL-22/12X35F	TECATE GROUP	2.7	22
TPL-25/16X26F	TECATE GROUP	2.7	25
TPL-28/12X40F	TECATE GROUP	2.7	28
SC2V7L206M	VIKING	2.7	20
SC2V7L256M	VIKING	2.7	25
SC3V0L256MV	VIKING	3.0	25
SC3V0L2569V	VIKING	3.0	25
SC2V7L256MH	VIKING	2.7	25
VEC3R0256QG	VinaTech	3.0	25
WEC3R0256QG	VinaTech	3.0	25
WEC2R7256QG	VinaTech	2.7	25
VEC2R7256QG	VinaTech	2.7	25
MAL222030004E3	Vishay	2.7	20
MAL222030006E3	Vishay	2.7	20
MAL222031003E3	Vishay	2.7	20
MAL222050004E3	Vishay	2.7	20
MAL222050006E3	Vishay	2.7	20
MAL222051003E3	Vishay	2.7	20
MAL222090004E3	Vishay	2.7	20
MAL222090006E3	Vishay	2.7	20
MAL222091003E3	Vishay	2.7	20
MAL222031017E3	Vishay	2.7	22
MAL222051017E3	Vishay	2.7	22
MAL222030007E3	Vishay	2.7	25
MAL222031004E3	Vishay	2.7	25
MAL222031006E3	Vishay	2.7	25
MAL222050007E3	Vishay	2.7	25
MAL222051004E3	Vishay	2.7	25
MAL222051006E3	Vishay	2.7	25
MAL222090007E3	Vishay	2.7	25
MAL222091004E3	Vishay	2.7	25
MAL222091006E3	Vishay	2.7	25
MAL222531003E3	Vishay	2.7	20
MAL222591003E3	Vishay	2.7	20
MAL222551003E3	Vishay	2.7	20
MAL222551017E3	Vishay	2.7	22
MAL222531017E3	Vishay	2.7	22
MAL222531006E3	Vishay	2.7	25
MAL222591006E3	Vishay	2.7	25
MAL222551006E3	Vishay	2.7	25
MAL222531004E3	Vishay	2.7	25
MAL222551004E3	Vishay	2.7	25
MAL222591004E3	Vishay	2.7	25
MAL223031003E3	Vishay	3.0	20
MAL223091003E3	Vishay	3.0	20
MAL223051003E3	Vishay	3.0	20
MAL223051017E3	Vishay	3.0	22
MAL223031017E3	Vishay	3.0	22
MAL223091006E3	Vishay	3.0	25
MAL223031006E3	Vishay	3.0	25
MAL223051006E3	Vishay	3.0	25
MAL223051004E3	Vishay	3.0	25
MAL223031004E3	Vishay	3.0	25
MAL223091004E3	Vishay	3.0	25
MAL223531003E3	Vishay	3.0	20
MAL223591003E3	Vishay	3.0	20
MAL223551003E3	Vishay	3.0	20
MAL223551017E3	Vishay	3.0	22
MAL223531017E3	Vishay	3.0	22
MAL223551006E3	Vishay	3.0	25
MAL223531006E3	Vishay	3.0	25
MAL223591006E3	Vishay	3.0	25
MAL223591004E3	Vishay	3.0	25
MAL223531004E3	Vishay	3.0	25
MAL223551004E3	Vishay	3.0	25
VSCS 002R5 256	Vitzrocell	2.5	25
VSCS 002R7 256ST	Vitzrocell	2.5	25
VSCS 002R7 256	Vitzrocell	2.7	25
850617022001	Wurth Elektronik	2.7	25
GPL2R7226M1236	Yec	2.7	22
GPL2R7256M1626	Yec	2.7	25
PV3R0256M1626	Yec	3.0	25
WPL-22F2.7V1236	Yellow Stone Corp	2.7	22
WPL-25F2.7V1626	Yellow Stone Corp	2.7	25
WPV-25F3V1626	Yellow Stone Corp	3.0	25
UCZSS2R7206NRH125025E	ZTT	2.7	20
UCZSH3R0256NRH160025E	ZTT	3.0	25
