Номинальное напряжение
2,7 В
Предельно-допустимое перенапряжение
2,85 В
Номинальная ёмкость
1 Ф
Допускаемое отклонение ёмкости
±20 %
ЭПС (ESRDC), не более
200 мОм
Предельный разрядный ток 1
1,1 А
Максимальный ток при ΔT = 15°C 2
0,8 А
Максимальный ток при ΔT = 40°C
1 А
Ток утечки, не более 3
6 мкА
Масса, не более
1,5 г
Диаметр (D)
6,3+1,5 мм
Высота (H)
14±2 мм
1
Разрядка в течение 1сек. от Uном до ½ Uном
2
ΔT - разница температур между корпусом конденсатора и температурой окружающей среды, равной 25°C
3
при T = +25(±1) °C (72ч)
Температура |
|
|---|---|
Рабочая температура, °C | -40 ... 65°C при напряжении 2,7 В -40 ... 85°C при напряжении 2,3 В |
Изменение параметров конденсаторов при температуре минус 40°C | |
Наработка |
||
|---|---|---|
65°C, потенциостатический режим Uном = 2,7 В | 1500 ч | уменьшение ёмкости не более чем на 30%, увеличение ЭПС (ESRDC) не более чем в 2 раза |
25°C, потенциостатический режим pпри Uном = 2,7В | 10 лет | |
25°C, циклический режим: зарядка до Uном - разрядка до 1/2 Uном током из расчёта 10 мА на 1 Ф | 500 000 циклов | |
85°C, потенциостатический режим Uном = 2,3 В | 1500 ч | уменьшение ёмкости не более чем на 40%, увеличение ЭПС (ESRDC) не более чем в 2 раза |
Хранение |
|
|---|---|
25°C, в разряженном состоянии * | 10 лет |
Изменение параметров при хранении | уменьшение ёмкости не более чем на 30%, увеличение ЭПС (ESRDC) не более чем в 3 раза |
* в упаковке производителя в условиях отапливаемых хранилищ, хранилищ с кондиционированием воздуха, а также вмонтированных в защищённую аппаратуру или находящихся в защищённом компоненте ЗИП во всех местах хранения. Гарантийный срок исчисляется с даты изготовления конденсаторов.
Требования стойкости к внешним воздействующим факторам |
||
|---|---|---|
Синусоидальная вибрация | Диапазон частот, Гц | 10-500 |
Амплитуда ускорения, | 50 (5,0) | |
Механический удар одиночного действия | Пиковое ударное ускорение, | 10 000 (1000) |
Длительность действия ударного ускорения, мс | 0,1-2,0 | |
Механический удар многократного действия | Пиковое ударное ускорение, | 150 (15) |
Длительность действия ударного ускорения, мс | 2-15 | |
Изменение параметров после воздействия фактора | уменьшение ёмкости не более чем на 10%, увеличение ЭПС (ESRDC) не более чем в 1,3 раза |
|
| Габаритные размеры | |
|---|---|
| Диаметр (D) | 6,3+1,5 мм |
| Высота (H) | 14±2 мм |
| Расстояние между осями выводов (А) | 2,3±0,5 мм |
| Диаметр выводов (d) | 0,6±0,05 мм |
| Масса, не более | 1,5 г |

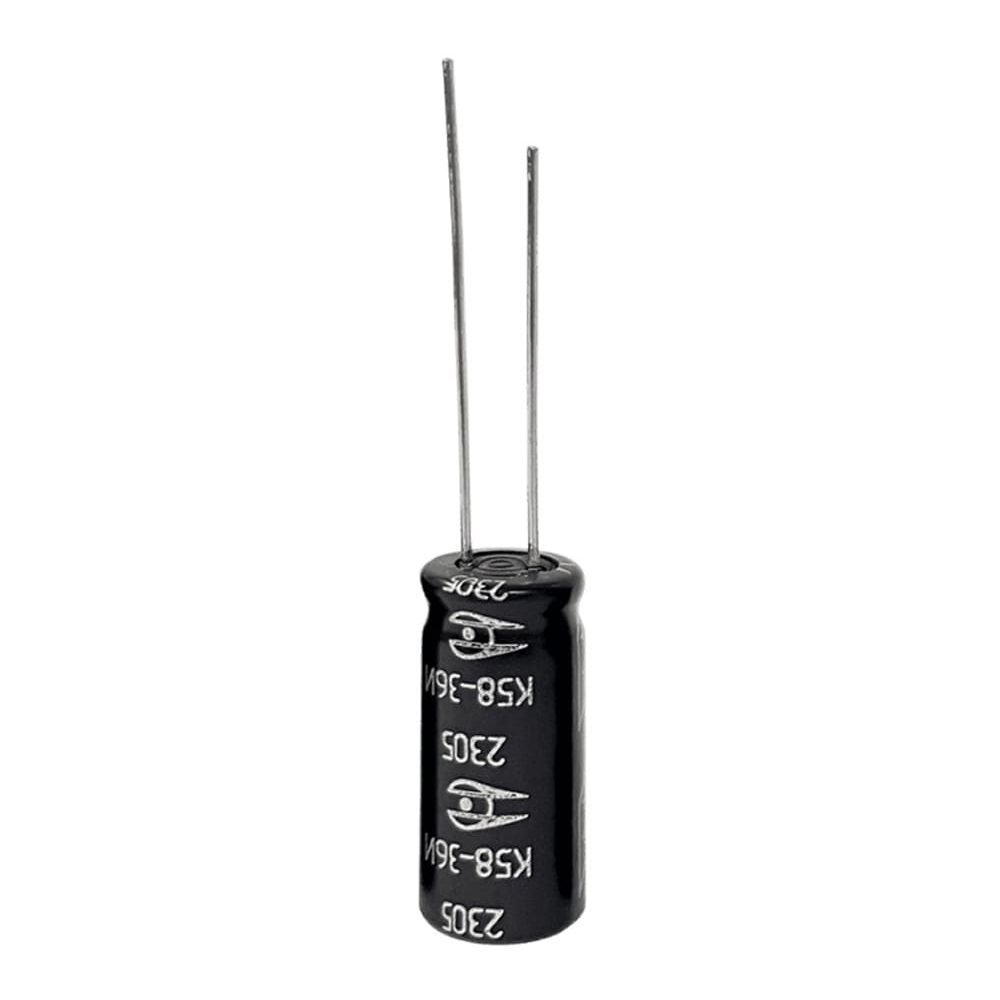

КОНДЕНСАТОР К58-36 – 2.7В – 1Ф ±20% - (6,3х14) – И ЕВАЯ.673623.040ТУ
К58-36 – тип конденсатора;
2,7В – номинальное напряжение;
(6,3х14) – габаритный размер;
1Ф – номинальная ёмкость;
±20% - отклонение ёмкости;
«И» – очехление трубкой изолирующей;
ЕВАЯ.673623.040ТУ - обозначение технических условий.
К58-36 – тип конденсатора;
2,7В – номинальное напряжение;
(6,3х14) – габаритный размер;
1Ф – номинальная ёмкость;
±20% - отклонение ёмкости;
«И» – очехление трубкой изолирующей;
ЕВАЯ.673623.040ТУ - обозначение технических условий.
| Заменяемый зарубежный аналог (partnumber) | Изготовитель | Напряжение, В | Ёмкость, Ф |
|---|---|---|---|
| SCCQ15B125SRB | AVX | 2.7 | 1.2 |
| SCCQ12E105PRB | AVX | 3.0 | 1 |
| SCCR12E105PRB | AVX | 3.0 | 1 |
| SCCQ12B105PRB | AVX | 2.7 | 1 |
| SCCR12B105PRB | AVX | 2.7 | 1 |
| BNDPR2R7105QRH080014E | Bainacap | 2.7 | 1 |
| BRP002R8L104FA | Bigcap | 2.8 | 0.1 |
| BRP002R8L104FB | Bigcap | 2.8 | 0.1 |
| BRP002R8L154FA | Bigcap | 2.8 | 0.15 |
| BRP002R8L154FB | Bigcap | 2.8 | 0.15 |
| BRP002R8L224FA | Bigcap | 2.8 | 0.22 |
| BRP002R8L224FB | Bigcap | 2.8 | 0.22 |
| BRP002R8L254FA | Bigcap | 2.8 | 0.25 |
| BRP002R8L254FB | Bigcap | 2.8 | 0.25 |
| BRP002R8L354FA | Bigcap | 2.8 | 0.35 |
| BRP002R8L504FA | Bigcap | 2.8 | 0.5 |
| BRP002R8L504FB | Bigcap | 2.8 | 0.5 |
| BRP002R8L504FC | Bigcap | 2.8 | 0.5 |
| BRP002R8L704FA | Bigcap | 2.8 | 0.7 |
| BRP002R8L105FA | Bigcap | 2.8 | 1 |
| BRP002R8L105FB | Bigcap | 2.8 | 1 |
| BRP002R8L105FC | Bigcap | 2.8 | 1 |
| BRP002R8L105FD | Bigcap | 2.8 | 1 |
| BRP002R8L105FE | Bigcap | 2.8 | 1 |
| BRP002R8L105FG | Bigcap | 2.8 | 1 |
| BRP002R8L105FH | Bigcap | 2.8 | 1 |
| BRP003R0L105FA | Bigcap | 3.0 | 1 |
| BRE002R7L104FA | Bigcap | 2.7 | 0.1 |
| BRE002R7L104FB | Bigcap | 2.7 | 0.1 |
| BRE002R7L154FA | Bigcap | 2.7 | 0.15 |
| BRE002R7L154FB | Bigcap | 2.7 | 0.15 |
| BRE002R7L224FA | Bigcap | 2.7 | 0.22 |
| BRE002R7L224FB | Bigcap | 2.7 | 0.22 |
| BRE002R7L254FA | Bigcap | 2.7 | 0.25 |
| BRE002R7L254FB | Bigcap | 2.7 | 0.25 |
| BRE002R7L354FA | Bigcap | 2.7 | 0.35 |
| BRE002R7L504FA | Bigcap | 2.7 | 0.5 |
| BRE002R7L504FB | Bigcap | 2.7 | 0.5 |
| BRE002R7L504FC | Bigcap | 2.7 | 0.5 |
| BRE002R7L704FA | Bigcap | 2.7 | 0.7 |
| BRE002R7L105FA | Bigcap | 2.7 | 1 |
| BRE002R7L105FB | Bigcap | 2.7 | 1 |
| BRE002R7L105FC | Bigcap | 2.7 | 1 |
| BRE002R7L105FD | Bigcap | 2.7 | 1 |
| BRE002R7L105FE | Bigcap | 2.7 | 1 |
| BRE002R7L105FG | Bigcap | 2.7 | 1 |
| BRE002R7L105FH | Bigcap | 2.7 | 1 |
| BRT002R7L104FA | Bigcap | 2.7 | 0.1 |
| BRT002R7L154FA | Bigcap | 2.7 | 0.15 |
| BRT002R7L224FA | Bigcap | 2.7 | 0.22 |
| BRT002R7L254FA | Bigcap | 2.7 | 0.25 |
| BRT002R7L354FA | Bigcap | 2.7 | 0.35 |
| BRT002R7L504FA | Bigcap | 2.7 | 0.5 |
| BRT002R7L105FA | Bigcap | 2.7 | 1 |
| BUP002R8L504FA | Bigcap | 2.8 | 0.5 |
| BUP002R8L105FB | Bigcap | 2.8 | 1 |
| BUP002R8L105FC | Bigcap | 2.8 | 1 |
| BUP002R8L105FD | Bigcap | 2.8 | 1 |
| BUP002R8L105FG | Bigcap | 2.8 | 1 |
| BUP002R8L155FA | Bigcap | 2.8 | 1.5 |
| HY12R708014V105R | CAP-XX | 2.7 | 1 |
| GY12R705012V504R | CAP-XX | 2.7 | 0.5 |
| GY12R76C012V804R | CAP-XX | 2.7 | 0.8 |
| GY12R708012V105R | CAP-XX | 2.7 | 1 |
| GY12R708014V105R | CAP-XX | 2.7 | 1 |
| GY13R008014V105R | CAP-XX | 3.0 | 1 |
| CHV-2R7105R-TWX | CDA | 2.7 | 1 |
| CHV-2R7105R-TW | CDA | 2.7 | 1 |
| CHW-2R7105R-TW | CDA | 2.7 | 1 |
| CXP-3R0105R-TW | CDA | 3.0 | 1 |
| CXHP2R7504R-TW | CDA | 2.7 | 0.5 |
| CXHP2R7105R-TWX | CDA | 2.7 | 1 |
| CXHP2R7105R-TW | CDA | 2.7 | 1 |
| CHQ-2R7105R-TWX | CDA | 2.7 | 1 |
| CHQ-2R7105R-TW | CDA | 2.7 | 1 |
| DGH105Q2R7 | Cornell Dubilier | 2.7 | 1 |
| DGH125M2R7 | Cornell Dubilier | 2.7 | 1.2 |
| DGH155M2R7 | Cornell Dubilier | 2.7 | 1.5 |
| DSF125M3R0 | Cornell Dubilier | 3.0 | 1.2 |
| DSF155M3R0 | Cornell Dubilier | 3.0 | 1.5 |
| 304DCN2R7SCBB | Cornell Dubilier | 2.7 | 0.3 |
| 105DCN2R7S | Cornell Dubilier | 2.7 | 1 |
| 105DER2R5SFN | Cornell Dubilier | 2.5 | 1 |
| SCN2R7S105 | CSDWELL | 2.7 | 1 |
| SCN3R0S105 | CSDWELL | 3.0 | 1 |
| ZND3ROS105RS0812 | DIN Electronics | 3.0 | 1 |
| ZNP105S2R7RS | DIN Electronics | 2.7 | 1 |
| B0510-2R5224-R | Eaton | 2.5 | 0.22 |
| B0810-2R5105-R | Eaton | 2.5 | 1 |
| B1010-2R5155-R | Eaton | 2.5 | 1.5 |
| HV0810-2R7105-R | Eaton | 2.7 | 1 |
| M0810-2R5105-R | Eaton | 2.5 | 1 |
| RSDZ11052R5D14300T | Elna | 2.5 | 1 |
| RSDZ11052R5E12300T | Elna | 2.5 | 1 |
| RSDZ11052R7D14300T | Elna | 2.7 | 1 |
| RSDZ11052R7E12300T | Elna | 2.7 | 1 |
| RSDZN1052R5D14300T | Elna | 2.5 | 1 |
| RSDZN1052R5E12300T | Elna | 2.5 | 1 |
| RSDZN1052R7D14300T | Elna | 2.7 | 1 |
| RSDZN1052R7E12300T | Elna | 2.7 | 1 |
| GTSP-2R7-254ZR | GTCAP | 2.7 | 0.25 |
| GTSP-2R7-354ZR | GTCAP | 2.7 | 0.35 |
| GTSP-2R7-504ZR | GTCAP | 2.7 | 0.5 |
| GTSP-2R7-105ZR | GTCAP | 2.7 | 1 |
| HCAP-S 2R7 105 | HCCCap | 2.7 | 1 |
| HCAP-C 2R7 105A | HCCCap | 2.7 | 1 |
| SR2R7105Z-L | Heter | 2.7 | 1 |
| SCCDPR2R7105Q | Jianghai | 2.7 | 1 |
| CECA2R7105Q080014E | JINPEI | 2.7 | 1 |
| HP-2R7-J104VYJ03 | KAMCAP | 2.7 | 0.1 |
| HP-2R7-J104VYJ01 | KAMCAP | 2.7 | 0.1 |
| HP-2R7-J154VYJ01 | KAMCAP | 2.7 | 0.15 |
| HP-2R7-J204VYJ01 | KAMCAP | 2.7 | 0.2 |
| HP-2R7-J204VYJ03 | KAMCAP | 2.7 | 0.2 |
| HP-2R7-J254VYJ03 | KAMCAP | 2.7 | 0.25 |
| HP-2R7-J354VYJ03 | KAMCAP | 2.7 | 0.35 |
| HP-2R7-J504VYJ16 | KAMCAP | 2.7 | 0.5 |
| HP-2R7-J504VYJ17 | KAMCAP | 2.7 | 0.5 |
| HP-2R7-J704VYJ06 | KAMCAP | 2.7 | 0.7 |
| HP-2R7-J704VYJ15 | KAMCAP | 2.7 | 0.7 |
| HP-2R7-J105VYJ06 | KAMCAP | 2.7 | 1 |
| HP-2R7-J105TYJ16 | KAMCAP | 2.7 | 1 |
| HP-2R7-J105VYJ17 | KAMCAP | 2.7 | 1 |
| HP-2R7-J155VYJ06 | KAMCAP | 2.7 | 1.5 |
| HP-2R7-J155VYJ66 | KAMCAP | 2.7 | 1.5 |
| HP-2R7-J155UYJ18 | KAMCAP | 2.7 | 1.5 |
| HP-2R7-J155VYJ08 | KAMCAP | 2.7 | 1.5 |
| HE-2R7-J104VYJ03 | KAMCAP | 2.7 | 0.1 |
| HE-2R7-J204VYJ01 | KAMCAP | 2.7 | 0.2 |
| HE-2R7-J354VYJ03 | KAMCAP | 2.7 | 0.35 |
| HE-2R7-J504VYJ17 | KAMCAP | 2.7 | 0.5 |
| HE-2R7-J504VYJ16 | KAMCAP | 2.7 | 0.5 |
| HE-2R7-J704VYJ06 | KAMCAP | 2.7 | 0.7 |
| HE-2R7-J105VYJ06 | KAMCAP | 2.7 | 1 |
| HP-3R0-J504VYJ17 | KAMCAP | 3.0 | 0.5 |
| HP-3R0-J704VYJ06 | KAMCAP | 3.0 | 0.7 |
| HP-3R0-J105VYJ06 | KAMCAP | 3.0 | 1 |
| HP-3R0-J105TYJ16 | KAMCAP | 3.0 | 1 |
| HP-3R0-J155VYJ66 | KAMCAP | 3.0 | 1.5 |
| HP-3R0-J155UYJ18 | KAMCAP | 3.0 | 1.5 |
| LR-2R7-J254UYJ03 | KAMCAP | 2.7 | 0.25 |
| LR-2R7-J105VYJ06 | KAMCAP | 2.7 | 1 |
| HT-2R7-J354VYJ03 | KAMCAP | 2.7 | 0.35 |
| HT-2R7-J504VYJ17 | KAMCAP | 2.7 | 0.5 |
| HT-2R7-J704VYJ06 | KAMCAP | 2.7 | 0.7 |
| HT-2R7-J704VYJ02 | KAMCAP | 2.7 | 0.7 |
| HT-2R7-J105VYJ06 | KAMCAP | 2.7 | 1 |
| HT-2R7-J105TYJ16 | KAMCAP | 2.7 | 1 |
| HT-2R7-J105VYJ17 | KAMCAP | 2.7 | 1 |
| HT-2R7-J155UYJ18 | KAMCAP | 2.7 | 1.5 |
| HT-2R7-J155VYJ66 | KAMCAP | 2.7 | 1.5 |
| HVZ0E105NF | KEMET | 2.7 | 1 |
| DR2R5105R | KORCHIP | 2.5 | 1 |
| DR2R7105R | KORCHIP | 2.7 | 1 |
| DR3R0105 | KORCHIP | 3.0 | 1 |
| DRT2R5105 | KORCHIP | 2.5 | 1 |
| HP2R5155 | KORCHIP | 2.5 | 1.5 |
| HP2R7155 | KORCHIP | 2.7 | 1.5 |
| SCCDLR2R7105QRH080014E | Lelon | 2.7 | 1 |
| JUWT1155MPD | Nichicon | 2.7 | 1.5 |
| JUWT1105MCD | Nichicon | 2.7 | 1 |
| JUMT1105MPD | Nichicon | 2.7 | 1 |
| JUAT1125MPD | Nichicon | 2.7 | 1.2 |
| DR2R5105 | Omoxi | 2.5 | 1 |
| DR2R7105 | Omoxi | 2.7 | 1 |
| SR2R5154 | Omoxi | 2.5 | 0.15 |
| SR2R5304 | Omoxi | 2.5 | 0.3 |
| SR2R5704 | Omoxi | 2.5 | 0.7 |
| SR2R7154 | Omoxi | 2.7 | 0.15 |
| SR2R7304 | Omoxi | 2.7 | 0.3 |
| DRE105S0EF12RR | Samxon | 2.5 | 1 |
| DRL105S0TF12RR | Samxon | 2.7 | 1 |
| DRL105Q0TF12RRDASP1 | Samxon | 2.7 | 1 |
| SP-2R7-0R1-RDM | Shenmao | 2.7 | 0.1 |
| SP-2R7-0R2-RDM | Shenmao | 2.7 | 0.2 |
| SP-2R7-0R5-REM | Shenmao | 2.7 | 0.5 |
| SP-2R7-0R7-RFM | Shenmao | 2.7 | 0.7 |
| SP-2R7-1R0-RFM | Shenmao | 2.7 | 1 |
| SP-3R0-0R5-REM | Shenmao | 3.0 | 0.5 |
| SP-3R0-1R0-RFM | Shenmao | 3.0 | 1 |
| SRE2R5L354 | SRT | 2.5 | 0.35 |
| SRE2R5L504 | SRT | 2.5 | 0.5 |
| SRE2R5L105 | SRT | 2.5 | 1 |
| SRP2R7L354 | SRT | 2.7 | 0.35 |
| SRP2R7L504 | SRT | 2.7 | 0.5 |
| SRP2R7L105 | SRT | 2.7 | 1 |
| TPLH-2R7/1.5WR6X15 | TECATE GROUP | 2.7 | 1.5 |
| TPL-0,5/8X12F | TECATE GROUP | 2.7 | 0.5 |
| TPL-1.0/6X15F | TECATE GROUP | 2.7 | 1 |
| TPL-1.0/8X12F | TECATE GROUP | 2.7 | 1 |
| TPL-1.2/6X15F | TECATE GROUP | 2.7 | 1.2 |
| TPL-1.5/8X14F | TECATE GROUP | 2.7 | 1.5 |
| SC2V7L504M | VIKING | 2.7 | 0.5 |
| SC2V7L105M | VIKING | 2.7 | 1 |
| SC2V7L105M-1 | VIKING | 2.7 | 1 |
| SC2V7L504MLR | VIKING | 2.7 | 0.5 |
| SC2V7L105MLR | VIKING | 2.7 | 1 |
| SC2V7L105MLR-1 | VIKING | 2.7 | 1 |
| SC3V0L105MV | VIKING | 3.0 | 1 |
| SC2V7L504MH | VIKING | 2.7 | 0.5 |
| SC2V7L105MH | VIKING | 2.7 | 1 |
| VEC3R0105QG | VinaTech | 3.0 | 1 |
| WEC3R0105QG | VinaTech | 3.0 | 1 |
| WEC2R7105QG | VinaTech | 2.7 | 1 |
| VEC2R7105QG | VinaTech | 2.7 | 1 |
| VEC2R7155QG | VinaTech | 2.7 | 1.5 |
| GPL2R7504M0812 | Yec | 2.7 | 0.5 |
| GPL2R7105M0812 | Yec | 2.7 | 1 |
| GPL2R7125M0615 | Yec | 2.7 | 1.2 |
| GPL2R7155M0814 | Yec | 2.7 | 1.5 |
| PV3R0125M0615 | Yec | 3.0 | 1.2 |
| WPL-0.5F2.7V0812 | Yellow Stone Corp | 2.7 | 0.5 |
| WPL-1.5F2.7V0814 | Yellow Stone Corp | 2.7 | 1.5 |
| WPL-1F2.7V0812 | Yellow Stone Corp | 2.7 | 1 |
| WPL-1.2F2.7V6315 | Yellow Stone Corp | 2.7 | 1.2 |
| WPV-0.5F3V0812 | Yellow Stone Corp | 3.0 | 0.5 |
| WPV-1.2F3V6315 | Yellow Stone Corp | 3.0 | 1.2 |
| UCZSS2R7105NRH060012E | ZTT | 2.7 | 1 |
| UCZSS2R7105NRH080012E | ZTT | 2.7 | 1 |
| UCZSH3R0105NRH080012E | ZTT | 3.0 | 1 |
| UCZST2R7105NRH080012E | ZTT | 2.7 | 1 |
+7 (34147) 2-99-89
elecond-market@elcudm.ru
