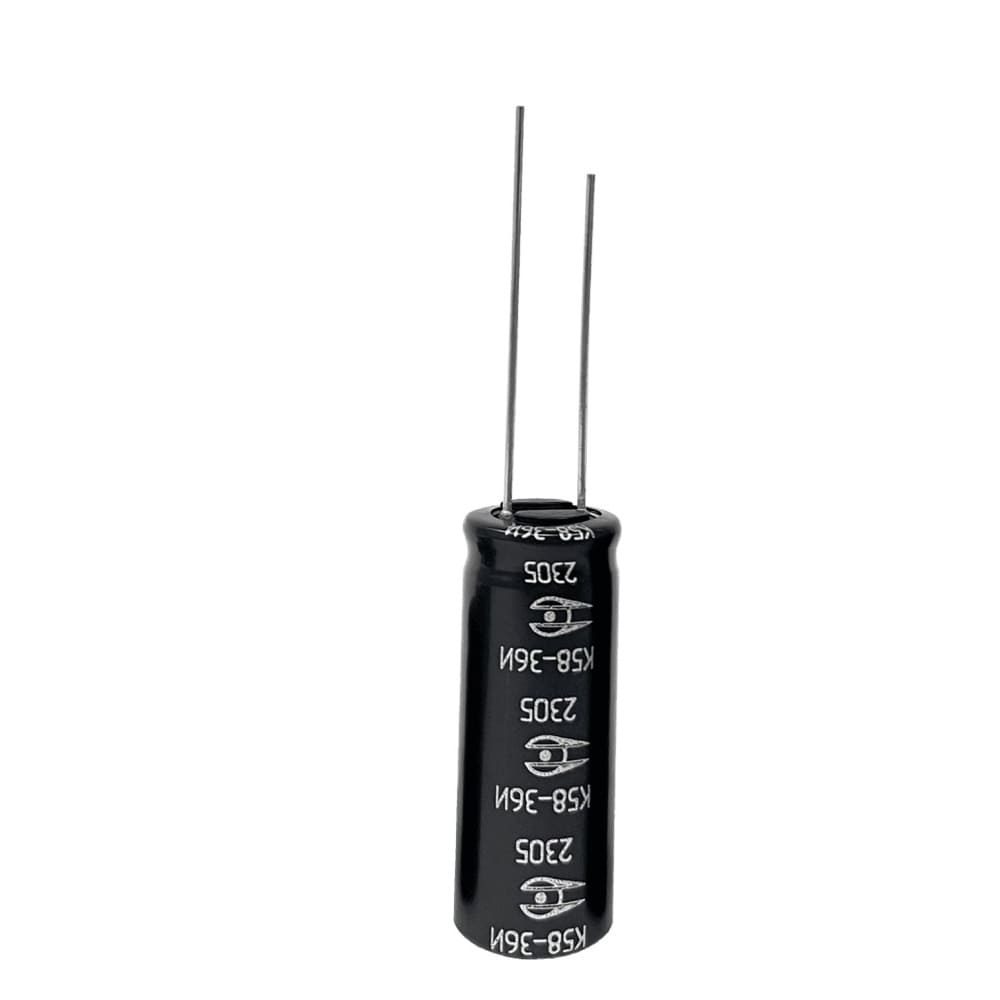

К58-36-2,7В-10Ф

ЕВАЯ.673623.040ТУ

Суперконденсаторы (ионисторы) 2,7 вольт 10 фарад

elecond.supercapacitor@elcudm.ru

+7 (34147) 4-25-01

➦ Перейти к серии К58-36

Суперконденсаторы доступны
в интернет-магазинах:

Выписка из реестра российской продукции Каталог ГИСП

74,47 ₽

без НДС

Наличие на складе:
На дату:

Заменяемые зарубежные аналоги: Феникс, Kamcap, VinaTech, Maxwell, Nesscap, CDA, Bigcap

На основе суперконденсаторов К58-36 изготавливаются модули:
- МИП-1 с напряжением от 5 до 7,5 вольт;
- МИП-2 с напряжением от 10 до 30 вольт.

Техническая информация

Информация по поставке

Контактная информация

Техническая библиотека

Основные технические данные

Номинальное напряжение

2,7 В

Предельно-допустимое перенапряжение

2,85 В

Номинальная ёмкость

10 Ф

Допускаемое отклонение ёмкости

±20 %

ЭПС (ESR_DC), не более

30 мОм

Предельный разрядный ток ¹

10 А

Максимальный ток при ΔT = 15°C ²

3,4 А

Максимальный ток при ΔT = 40°C

5,6 А

Ток утечки, не более ³

23 мкА

Масса, не более

3,9 г

Диаметр (D)

10+1,5 мм

Высота (H)

30±2 мм

¹ Разрядка в течение 1сек. от U_ном до ½ U_ном

² ΔT - разница температур между корпусом конденсатора и температурой окружающей среды, равной 25°C

³ при T = +25(±1) °C (72ч)

Температура
Рабочая температура, °C	-40 ... 65°C при напряжении 2,7 В -40 ... 85°C при напряжении 2,3 В
Изменение параметров конденсаторов при температуре минус 40°C	уменьшение ёмкости не более чем на 30%, увеличение ЭПС (ESR_DC) не более чем в 3 раза

Наработка и хранение

Наработка
65°C, потенциостатический режим U_ном = 2,7 В	1500 ч	уменьшение ёмкости не более чем на 30%, увеличение ЭПС (ESR_DC) не более чем в 2 раза
25°C, потенциостатический режим pпри U_ном = 2,7В	10 лет
25°C, циклический режим: зарядка до U_ном - разрядка до 1/2 U_ном током из расчёта 10 мА на 1 Ф	500 000 циклов
85°C, потенциостатический режим U_ном = 2,3 В	1500 ч	уменьшение ёмкости не более чем на 40%, увеличение ЭПС (ESR_DC) не более чем в 2 раза

Хранение
25°C, в разряженном состоянии *	10 лет
Изменение параметров при хранении	уменьшение ёмкости не более чем на 30%, увеличение ЭПС (ESR_DC) не более чем в 3 раза

* в упаковке производителя в условиях отапливаемых хранилищ, хранилищ с кондиционированием воздуха, а также вмонтированных в защищённую аппаратуру или находящихся в защищённом компоненте ЗИП во всех местах хранения. Гарантийный срок исчисляется с даты изготовления конденсаторов.

Стойкость к внешним воздействующим факторам

Требования стойкости к внешним воздействующим факторам
Синусоидальная вибрация	Диапазон частот, Гц	10-500
Синусоидальная вибрация	Амплитуда ускорения, м/с² (g)	50 (5,0)
Механический удар одиночного действия	Пиковое ударное ускорение, м/с² (g)	10 000 (1000)
Механический удар одиночного действия	Длительность действия ударного ускорения, мс	0,1-2,0
Механический удар многократного действия	Пиковое ударное ускорение, м/с² (g)	150 (15)
Механический удар многократного действия	Длительность действия ударного ускорения, мс	2-15
Изменение параметров после воздействия фактора	уменьшение ёмкости не более чем на 10%, увеличение ЭПС (ESR_DC) не более чем в 1,3 раза

Габаритный чертёж

Габаритные размеры
Диаметр (D)	10+1,5 мм
Высота (H)	30±2 мм
Расстояние между осями выводов (А)	5±0,5 мм
Диаметр выводов (d)	0,6±0,05 мм
Масса, не более	3,9 г

Условные обозначения

КОНДЕНСАТОР К58-36 – 2.7В – 10Ф ±20% – И ЕВАЯ.673623.040ТУ

К58-36 – тип конденсатора;
2,7В – номинальное напряжение;
10Ф – номинальная ёмкость;
±20% - отклонение ёмкости;
«И» – очехление трубкой изолирующей;
ЕВАЯ.673623.040ТУ - обозначение технических условий.

Дополнительная информация

Заменяемый зарубежный аналог (partnumber)	Изготовитель	Напряжение, В	Емкость, Ф
SCCS25B705PRB	AVX	2.7	7
SCCS25E705PRB	AVX	3.0	7
SCCS30E106SRB	AVX	3.0	10
SCCT20E106SRB	AVX	3.0	10
SCCS30B106PRB	AVX	2.7	10
SCCT20B106PRB	AVX	2.7	10
SCCT20E106SRBQ	AVX	3.0	10
BNDER3R0705QRH100025E	Bainacap	3.0	7
BNDER3R0106QRH100030E	Bainacap	3.0	10
BNDPR2R7705QRH100025E	Bainacap	2.7	7
BNDPR2R7106QRH100030E	Bainacap	2.7	10
BNDPR2R7106QRH125025E	Bainacap	2.7	10
BRP002R8L705FA	Bigcap	2.8	7
BRP002R8L805FA	Bigcap	2.8	8
BRP002R8L805FC	Bigcap	2.8	8
BRP002R8L106FA	Bigcap	2.8	10
BRP002R8L106FB	Bigcap	2.8	10
BRP002R8L106FC	Bigcap	2.8	10
BRP002R8L106FD	Bigcap	2.8	10
BRE002R7L705FA	Bigcap	2.7	7
BRE002R7L805FA	Bigcap	2.7	8
BRE002R7L805FC	Bigcap	2.7	8
BRE002R7L106FA	Bigcap	2.7	10
BRE002R7L106FB	Bigcap	2.7	10
BRE002R7L106FC	Bigcap	2.7	10
BRE002R7L106FD	Bigcap	2.7	10
BRT002R7L705FA	Bigcap	2.7	7
BRT002R7L805FA	Bigcap	2.7	8
BRT002R7L106FA	Bigcap	2.7	10
BUP002R8L705FA	Bigcap	2.8	7
BUP002R8L705FB	Bigcap	2.8	7
BUP002R8L805FA	Bigcap	2.8	8
BUP002R8L805FB	Bigcap	2.8	8
BUP002R8L106FA	Bigcap	2.8	10
BUP002R8L106FB	Bigcap	2.8	10
HY12R710025V705R	CAP-XX	2.7	7
HY12R710025V106R	CAP-XX	2.7	10
HY12R710030V106R	CAP-XX	2.7	10
HY12R71B020V106R	CAP-XX	2.7	10
GY12R710020V705R	CAP-XX	2.7	7
GY12R710025V705R	CAP-XX	2.7	7
GY12R710025V106R	CAP-XX	2.7	10
GY12R710030V106R	CAP-XX	2.7	10
GY12R71B020V106R	CAP-XX	2.7	10
GY12R71B025V106R	CAP-XX	2.7	10
GY13R010025V705R	CAP-XX	3.0	7
GY13R010030V106R	CAP-XX	3.0	10
CHV-2R7705R-TW	CDA	2.7	7
CHV-2R7805R-TW	CDA	2.7	8
CHV-2R7106R-TW	CDA	2.7	10
CHV-2R7106R-TWQ	CDA	2.7	10
CHV-2R7106R-TWX	CDA	2.7	10
CHW-2R7705R-TW	CDA	2.7	7
CHW-2R7106R-TW	CDA	2.7	10
CHW-2R7106R-TWQ	CDA	2.7	10
CHW-2R7106R-TWX	CDA	2.7	10
CXP-3R0705R-TW	CDA	3.0	7
CXP-3R0106R-TW	CDA	3.0	10
CXP-3R0106R-TWQ	CDA	3.0	10
CXP-3R0106R-TWX	CDA	3.0	10
CXHP2R7705R-TW	CDA	2.7	7
CXHP2R7805R-TW	CDA	2.7	8
CXHP2R7106R-TW	CDA	2.7	10
CXHP2R7106R-TWQ	CDA	2.7	10
CXHP2R7106R-TWX	CDA	2.7	10
CHQ-2R7705R-TW	CDA	2.7	7
CHQ-2R7805R-TW	CDA	2.7	8
CHQ-2R7106R-TW	CDA	2.7	10
CHQ-2R7106R-TWQ	CDA	2.7	10
CHQ-2R7106R-TWX	CDA	2.7	10
CHB-2R3106R-TW	CDA	2.3	10
DGH705Q2R7	Cornell Dubilier	2.7	7
DGH106Q2R7	Cornell Dubilier	2.7	10
DGH106Q2R7B	Cornell Dubilier	2.7	10
DGH106Q2R7C	Cornell Dubilier	2.7	10
DSF705Q3R0	Cornell Dubilier	3.0	7
DSF106Q3R0C	Cornell Dubilier	3.0	10
DSF106Q3R0	Cornell Dubilier	3.0	10
DSF116Q3R0	Cornell Dubilier	3.0	11
106DCN2R7M	Cornell Dubilier	2.7	10
106DCN2R7STJD	Cornell Dubilier	2.7	10
106DCR2R3SGU	Cornell Dubilier	2.3	10
705DER2R5SGV	Cornell Dubilier	2.5	7
106DER2R5SGW	Cornell Dubilier	2.5	10
106DER2R5STV	Cornell Dubilier	2.5	10
SCN2R7S106	CSDWELL	2.7	10
SCN3R0S106	CSDWELL	3.0	10
ZND3ROM106RS1030	DIN Electronics	3.0	10
ZND3ROM106RS1820	DIN Electronics	3.0	10
ZNP705S2R7RS	DIN Electronics	2.7	7
ZNP106S2R7RS	DIN Electronics	2.7	10
HB1030-2R5106-R	Eaton	2.5	10
HV1030-2R7106-R	Eaton	2.7	10
M1325-2R5905-R	Eaton	2.5	9
TV1030-3R0106-R	Eaton	3.0	10
RSDZ16852R5F25300T	Elna	2.5	6.8
RSDZ11062R5F35300T	Elna	2.5	10
RSDZ11062R5G25300ST	Elna	2.5	10
RSDZ16852R7F25300T	Elna	2.7	6.8
RSDZ11062R7F35300T	Elna	2.7	10
RSDZ11062R7G25300ST	Elna	2.7	10
RSDZN6852R5F25300T	Elna	2.5	6.8
RSDZN1062R5F35300T	Elna	2.5	10
RSDZN1062R5G25300ST	Elna	2.5	10
RSDZN6852R7F25300T	Elna	2.7	6.8
RSDZN1062R7F35300T	Elna	2.7	10
RSDZN1062R7G25300ST	Elna	2.7	10
RSDDU6852R7F20300T	Elna	2.7	6.8
RSDDU1062R7F30300T	Elna	2.7	10
GTSP-2R7-805ZR	GTCAP	2.7	8
GTSP-2R7-106ZR	GTCAP	2.7	10
HCAP-C 2R7 705	HCCCap	2.7	7
HCAP-C 2R7 106	HCCCap	2.7	10
SR2R7685Z-L	Heter	2.7	6.8
SR2R7805Z-L	Heter	2.7	8
SR2R7106Z-L	Heter	2.7	10
SCCDER3R0705Q	Jianghai	3.0	7
SCCDER3R0106Q	Jianghai	3.0	10
SCCDPR2R7705Q	Jianghai	2.7	7
SCCDPR2R7106Q	Jianghai	2.7	10
CECB3R0705Q100025E	JINPEI	3.0	7
CECB3R0106Q100030E	JINPEI	3.0	10
CECA2R7705Q100025E	JINPEI	2.7	7
CECA2R7106Q100030E	JINPEI	2.7	10
CECA2R7106Q125025E	JINPEI	2.7	10
HP-2R7-J705VYJ13	KAMCAP	2.7	7
HP-2R7-J705VYJ05	KAMCAP	2.7	7
HP-2R7-J805VYJ09	KAMCAP	2.7	8
HP-2R7-J106VYJ10	KAMCAP	2.7	10
HP-2R7-J106VYJ19	KAMCAP	2.7	10
HP-2R7-J106VYJ11	KAMCAP	2.7	10
HP-2R7-J106VYJ12	KAMCAP	2.7	10
HP-2R7-J106VYJ09	KAMCAP	2.7	10
HE-2R7-J805VYJ09	KAMCAP	2.7	8
HE-2R7-J106VYJ10	KAMCAP	2.7	10
HE-2R7-J106VYJ19	KAMCAP	2.7	10
HP-3R0-J705UYJ13	KAMCAP	3.0	7
HP-3R0-J805VYJ09	KAMCAP	3.0	8
HP-3R0-J106UYJ11	KAMCAP	3.0	10
HP-3R0-J106VYJ12	KAMCAP	3.0	10
HP-3R0-J106VYJ09	KAMCAP	3.0	10
LR-2R7-J705UYJ13	KAMCAP	2.7	7
LR-2R7-J705VYJ11	KAMCAP	2.7	7
LR-2R7-805VYJ11	KAMCAP	2.7	8
LR-2R7-J106VYJ12	KAMCAP	2.7	10
LR-2R7-J106VYJ09	KAMCAP	2.7	10
HT-2R7-J705VYJ09	KAMCAP	2.7	7
HT-2R7-J705UYJ13	KAMCAP	2.7	7
HT-2R7-J705UYJ05	KAMCAP	2.7	7
HT-2R7-J805VYJ09	KAMCAP	2.7	8
HT-2R7-J106VYJ10	KAMCAP	2.7	10
HT-2R7-J106UYJ11	KAMCAP	2.7	10
HT-2R7-J106VYJ12	KAMCAP	2.7	10
HT-2R7-J106VYJ09	KAMCAP	2.7	10
HT-2R7-J106VYJ19	KAMCAP	2.7	10
HVZ0E106NF	KEMET	2.7	10
DR2R5705L	KORCHIP	2.5	7
DR2R5705R	KORCHIP	2.5	7
DR2R5705D	KORCHIP	2.5	7
DR2R5106R	KORCHIP	2.5	10
DR2R5106RX	KORCHIP	2.5	10
DR2R5106S	KORCHIP	2.5	10
DR2R7705L	KORCHIP	2.7	7
DR2R7705R	KORCHIP	2.7	7
DR2R7705D	KORCHIP	2.7	7
DR2R7106R	KORCHIP	2.7	10
DR2R7106RX	KORCHIP	2.7	10
DR2R7106S	KORCHIP	2.7	10
DR3R0705	KORCHIP	3.0	7
DR3R0106	KORCHIP	3.0	10
DRL2R3106	KORCHIP	2.3	10
DRT2R5705	KORCHIP	2.5	7
DRT2R5106	KORCHIP	2.5	10
HP2R5805	KORCHIP	2.5	8
HP2R7805	KORCHIP	2.7	8
SCCDLR2R7705QRH100025E	Lelon	2.7	7
SCCDLR2R7106QRH100030E	Lelon	2.7	10
SCCDLR2R7106QRH125025E	Lelon	2.7	10
BCAP0010 P270 X01	Maxwell	2.7	10
BCAP0010 P300 X11	Maxwell	3.0	10
BCAP0010 P300 X12	Maxwell	3.0	10
BCAP0010 P270 S01	Maxwell	2.7	10
BCAP0010 P270 S12	Maxwell	2.7	10
ESHSR-0010C0-002R7	Nesscap	2.7	10
JUWT1685MHD	Nichicon	2.7	6.8
JUMT1106MHD	Nichicon	2.7	10
JUK0E685MHD	Nichicon	2.5	6.8
DR2R5705	Omoxi	2.5	7
DR2R5106	Omoxi	2.5	10
HP2R5106	Omoxi	2.5	10
DR2R7705	Omoxi	2.7	7
DR2R7106	Omoxi	2.7	10
HP2R7106	Omoxi	2.7	10
EECHL0E755	Panasonic	2.7	7.5
EECHZ0E106	Panasonic	2.5	10
СКФ-10-2В7	PHOENIX	2.7	10
СКФ-10-3В0	PHOENIX	3.0	10
PEC02R7SN10610030	Pureechem	2.7	10
PVC03R0SN10610030	Pureechem	3.0	10
PTC02R7SN10610030	Pureechem	2.7	10
DJ0E106W10030BB	Samwha	2.5	10
DS0E106W10030BB	Samwha	2.5	10
DS0U106W10030BB	Samwha	3.0	10
DS5U106W10030BB	Samwha	2.7	10
DRC106S03G20RR	Samxon	2.2999999999999998	10
DRE705S0EG25RR	Samxon	2.5	7
DRE106S0EG30RR	Samxon	2.5	10
DRE106S0EI25RR	Samxon	2.5	10
DRL705S0TG25RR	Samxon	2.7	7
DRL106S0TG30RR	Samxon	2.7	10
DRL106S0TI25RR	Samxon	2.7	10
DCC106S03G20RR	Samxon	2.2999999999999998	10
C10S-3R0-0010	SECH	3.0	10
SP-2R7-100-RWM	Shenmao	2.7	10
SP-3R0-100-RGM	Shenmao	3.0	10
SRE2R5L805	SRT	2.5	8
SRE2R5L106	SRT	2.5	10
SPR2R7L805	SRT	2.7	8
SRP2R7L106	SRT	2.7	10
RSELP7052R7F25009	TAIYO YUDEN	2.7	7
RSELP1062R7F30024	TAIYO YUDEN	2.7	10
RSELP1062R7G20025	TAIYO YUDEN	2.7	10
RSELT6852R7F20002	TAIYO YUDEN	2.7	6.8
RSELT1062R7F30003	TAIYO YUDEN	2.7	10
TPLH-3R0/10WR10X30	TECATE GROUP	3.0	10
TPL-8.0/10X25F	TECATE GROUP	2.7	8
TPL-10/10X30F	TECATE GROUP	2.7	10
TPL-11/10X30F	TECATE GROUP	2.7	11
PC10	TECATE GROUP	2.5	10
TMCS01-106Z2.7VB	Topmay Electronic	2.7	10
SC2V7L705M	VIKING	2.7	7
SC2V7L106M	VIKING	2.7	10
SC2V7L705MLR	VIKING	2.7	7
SC2V7L106MLR	VIKING	2.7	10
SC3V0L106MV	VIKING	3.0	10
SC2V7L705MH	VIKING	2.7	7
SC2V7L106MH	VIKING	2.7	10
VEC3R0705QG	VinaTech	3.0	7
VEC3R0705QD	VinaTech	3.0	7
VEC3R0106QA	VinaTech	3.0	10
VEC3R0106QG	VinaTech	3.0	10
VEC3R0106QD	VinaTech	3.0	10
WEC3R0705QD	VinaTech	3.0	7
WEC3R0705QG	VinaTech	3.0	7
WEC3R0106QG	VinaTech	3.0	10
WEC3R0106QD	VinaTech	3.0	10
WEC2R7705QG	VinaTech	2.7	7
WEC2R7106QA	VinaTech	2.7	10
WEC2R7106QG	VinaTech	2.7	10
WEC2R7106QC	VinaTech	2.7	10
VET2R7106QG	VinaTech	2.7	10
VEC2R7705QG	VinaTech	2.7	7
VEC2R7106QA	VinaTech	2.7	10
VEC2R7106QG	VinaTech	2.7	10
VEC2R7106QC	VinaTech	2.7	10
VET10252R7106G	VinaTech	2.7	10
WEC3R0106QA	VinaTech	3.0	10
MAL222031012E3	Vishay	2.7	7
MAL222051012E3	Vishay	2.7	7
MAL222031014E3	Vishay	2.7	8
MAL222051014E3	Vishay	2.7	8
MAL222031013E3	Vishay	2.7	10
MAL222051013E3	Vishay	2.7	10
MAL222551012E3	Vishay	2.7	7
MAL222531012E3	Vishay	2.7	7
MAL222551014E3	Vishay	2.7	8
MAL222531014E3	Vishay	2.7	8
MAL222551013E3	Vishay	2.7	10
MAL222531013E3	Vishay	2.7	10
MAL223031012E3	Vishay	3.0	7
MAL223051012E3	Vishay	3.0	7
MAL223031014E3	Vishay	3.0	8
MAL223051014E3	Vishay	3.0	8
MAL223031013E3	Vishay	3.0	10
MAL223051013E3	Vishay	3.0	10
MAL223531012E3	Vishay	3.0	7
MAL223551012E3	Vishay	3.0	7
MAL223551014E3	Vishay	3.0	8
MAL223531014E3	Vishay	3.0	8
MAL223531013E3	Vishay	3.0	10
MAL223551013E3	Vishay	3.0	10
VSCS 002R5 705	Vitzrocell	2.5	7
VSCS 002R5 106 (U)	Vitzrocell	2.5	10
VSCS002R7106UT	Vitzrocell	2.5	10
VSCS 002R5 106	Vitzrocell	2.5	10
VSCS 002R7 705	Vitzrocell	2.7	7
VSCS 002R7 106 (U)	Vitzrocell	2.7	10
VSCS 002R7 106	Vitzrocell	2.7	10
850617021002	Wurth Elektronik	2.7	7
850617021004	Wurth Elektronik	2.7	10
GPL2R7805M1025	Yec	2.7	8
GPL2R7106M1030	Yec	2.7	10
PV3R0106M1030	Yec	3.0	10
WPL-10F2.7V1030	Yellow Stone Corp	2.7	10
WPL-8F2.7V1025	Yellow Stone Corp	2.7	8
WPV-10F3V1030	Yellow Stone Corp	3.0	10
UCZSS2R7705NRH100020E	ZTT	2.7	7
UCZSS2R7106NRH100025E	ZTT	2.7	10
UCZSH3R0705NRH100020E	ZTT	3.0	7
UCZSH3R0106NRH125020E	ZTT	3.0	10
