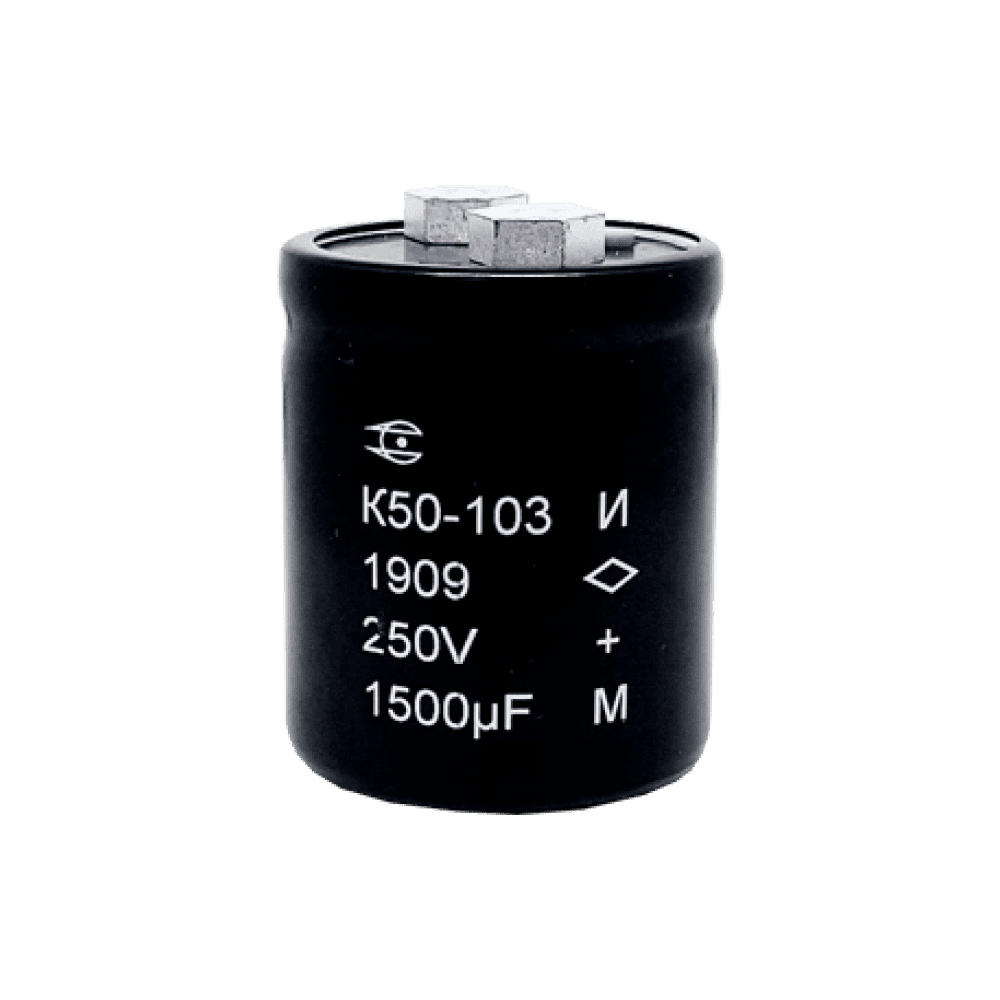

Основные технические данные
| Наименование | Значение |
|---|---|
| Номинальное напряжение, В | 160…450 |
| Номинальная ёмкость, мкФ | 680…15 000 |
| Допускаемое отклонение ёмкости (25°C, 50 Гц), % | +50…-20; ±20 |
| Повышенная температура среды Tокр, максимальное значение при эксплуатации, °С | +100 |
| Пониженная температура среды Tокр, минимальное значение при эксплуатации, °С | -60 |
Надёжность конденсаторов
| Безотказность | Наработка tλ,ч, не менее | Интенсивность отказов конденсаторов, λ, 1/ч, не более |
|---|---|---|
| Предельно-допустимый режим (Uном, Tокр=100°С) | 3 000 | 1x10-5 (для D= 50мм) |
| 5 000 | 1x10-5 (для D= 65, 75мм) | |
| Типовой режим (0.7Uном, Tокр=55°С) | 70 000 | 1x10-6 (для D= 50мм) |
| 100 000 | 1x10-7 (для D= 65, 76мм) | |
| Сохраняемость Гамма-процентный срок сохраняемости конденсаторов Tcy при y=95%, лет, не менее | 25 | |
Чертёж общего вида
Вариант конструктивного исполнения А
без хомута
с хомутом
Вариант конструктивного исполнения Б
без хомута
с хомутом
Крышка
без хомута
с хомутом
1 — Перемычка (для D= 50; 65; 76 мм)
2 — Изоляционная трубка
3 — Покрытие эмалью (для климатического исполнения В)
4 — Изоляционная прокладка
5 — Винт M5-6g (для D= 76мм — M6-6g)
6 — Хомут
7 — Торцевая шпилька
2 — Изоляционная трубка
3 — Покрытие эмалью (для климатического исполнения В)
4 — Изоляционная прокладка
5 — Винт M5-6g (для D= 76мм — M6-6g)
6 — Хомут
7 — Торцевая шпилька
Значения электрических параметров конденсаторов при поставке
| Uном, В | Cном, мкФ T=25°C, F=50Гц | tg δ, % T=25°C, F=50Гц | Iут, мА T=25°C | Z, мОм T=25°C, F=10кГц | Rэкв, Ом T=25°C, F=100Гц | Iном, А T=100°C, F=50Гц |
|---|---|---|---|---|---|---|
| 160 | 3300 | 25 | 5.8 | 3 | 6 | 2.1 |
| 160 | 4700 | 25 | 8.5 | 2.5 | 5 | 4.5 |
| 160 | 6800 | 25 | 9.9 | 1.2 | 2.4 | 6.1 |
| 160 | 10000 | 25 | 10.3 | 0.5 | 1 | 7.8 |
| 160 | 15000 | 25 | 10.5 | 0.1 | 0.5 | 8 |
| 250 | 1500 | 25 | 2.1 | 4 | 8 | 0.8 |
| 250 | 2200 | 25 | 6.6 | 3.7 | 7.4 | 1.1 |
| 250 | 3300 | 25 | 8.7 | 3.1 | 6.2 | 2 |
| 250 | 4700 | 25 | 10 | 2.6 | 3.2 | 4.2 |
| 250 | 6800 | 25 | 10.2 | 1.5 | 3 | 5.8 |
| 250 | 10000 | 25 | 10.4 | 0.6 | 1.2 | 7.5 |
| 250 | 15000 | 25 | 10.5 | 0.2 | 0.4 | 7.8 |
| 315 | 1500 | 25 | 5 | 4.1 | 8.2 | 0.7 |
| 315 | 2200 | 25 | 6.8 | 3.9 | 3.8 | 1 |
| 315 | 3300 | 25 | 9 | 3.5 | 7 | 1.8 |
| 315 | 4700 | 25 | 10.1 | 2.8 | 5.6 | 4 |
| 315 | 6800 | 25 | 10.2 | 1.7 | 3.4 | 5.6 |
| 315 | 10000 | 25 | 10.5 | 0.8 | 1.6 | 7.3 |
| 350 | 1500 | 25 | 5.8 | 4.3 | 8.6 | 0.65 |
| 350 | 2200 | 25 | 7 | 4 | 8 | 0.95 |
| 350 | 3300 | 25 | 9.1 | 3.8 | 7.6 | 1.65 |
| 350 | 4700 | 25 | 10.2 | 3 | 6 | 3.8 |
| 350 | 6800 | 25 | 10.4 | 1.8 | 3.6 | 5.4 |
| 350 | 10000 | 25 | 10.5 | 1 | 2 | 7.1 |
| 400 | 1000 | 25 | 6 | 4.8 | 9.6 | 0.55 |
| 400 | 1500 | 25 | 7.1 | 4.5 | 9 | 0.6 |
| 400 | 2200 | 25 | 7.3 | 4.1 | 8.2 | 0.8 |
| 400 | 3300 | 25 | 9.8 | 4 | 8 | 1.3 |
| 400 | 4700 | 25 | 10.5 | 3.5 | 7 | 3.6 |
| 400 | 6800 | 25 | 10.5 | 2.2 | 4.4 | 5 |
| 450 | 680 | 25 | 3.3 | 5 | 10 | 0.5 |
| 450 | 1000 | 25 | 6.2 | 4.9 | 9.6 | 0.54 |
| 450 | 1500 | 25 | 7.3 | 4.7 | 9.4 | 0.58 |
| 450 | 2200 | 25 | 8.9 | 4.3 | 8.6 | 0.7 |
| 450 | 3300 | 25 | 10.1 | 4.1 | 8.2 | 1.2 |
| 450 | 4700 | 25 | 10.5 | 3.8 | 7.6 | 3.4 |
| 450 | 6800 | 25 | 10.5 | 3 | 6 | 4.8 |
Габаритные размеры и масса конденсаторов
| Uном, В | 160 | 250 | 315 | 350 | 400 | 450 |
|---|---|---|---|---|---|---|
| Cном, мкФ | DxH, мм масса, г |
|||||
| 680 | 50x80 310 |
|||||
| 1000 | 50x80 310 | 65x80 460 |
||||
| 1500 | 50x60 260 | 50x80 310 | 50x80 310 | 65x80 460 | 76x70 620 |
|
| 2200 | 50x80 360 | 65x80 460 | 65x80 460 | 76x70 620 | 76x80 660 |
|
| 3300 | 65x80 510 | 65x80 510 | 65x105 620 | 65x105 620 | 76x80 660 | 76x120 1100 |
| 4700 | 65x105 690 | 65x105 650 | 65x110 760 | 65x110 760 | 76x120 1100 | 76x155 1300 |
| 6800 | 65x110 740 | 65x110 770 | 76x120 1100 | 76x120 1100 | 76x155 1300 | 76x170 1620 |
| 10000 | 76x120 1140 | 76x120 1220 | 76x155 1300 | 76x155 1300 | ||
| 15000 | 76x155 1520 | 76x155 1600 | ||||
Допустимое значение номинального пульсирующего тока в зависимости от температуры и частоты вычисляют по формуле:
I = Iном × KT × KF ,
где Iном — допустимое значение номинального пульсирующего тока при температуре 100°C на частоте 50 Гц (см. таблицу «Значения электрических параметров конденсаторов»)
I = Iном × KT × KF ,
где Iном — допустимое значение номинального пульсирующего тока при температуре 100°C на частоте 50 Гц (см. таблицу «Значения электрических параметров конденсаторов»)
KT - коэффициент коррекции Iном в зависимости от температуры
| Tокр, °C | 25 | 40 | 50 | 60 | 70 | 85 | 100 |
|---|---|---|---|---|---|---|---|
| KT | 1.2 | 1.19 | 1.18 | 1.16 | 1.13 | 1.08 | 1 |
KF - коэффициент коррекции Iном в зависимости от частоты
| F, Гц | 50 | 100 | 300 | 600 | 1 000 | 100 000 |
|---|---|---|---|---|---|---|
| KF | 1 | 1.66 | 2.02 | 2.19 | 2.27 | 2.53 |
