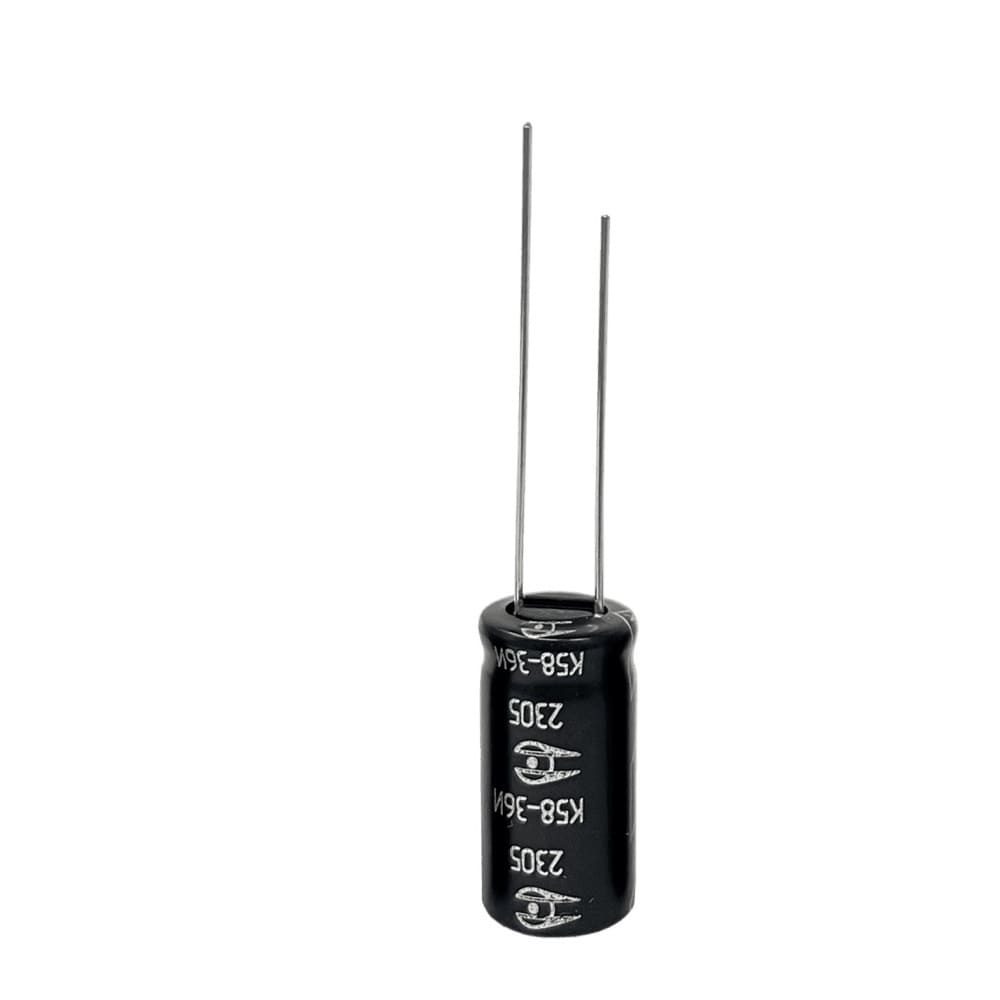

К58-36-2,7В-15Ф

ЕВАЯ.673623.040ТУ

Суперконденсаторы (ионисторы) 2,7 вольт 15 фарад

elecond.supercapacitor@elcudm.ru

+7 (34147) 4-25-01

➦ Перейти к серии К58-36

Суперконденсаторы доступны
в интернет-магазинах:

Выписка из реестра российской продукции Каталог ГИСП

90,05 ₽

без НДС

Наличие на складе:
На дату:

Заменяемые зарубежные аналоги: Феникс, Kamcap, VinaTech, CDA, Bigcap

На основе суперконденсаторов К58-36 изготавливаются модули:
- МИП-1 с напряжением от 5 до 7,5 вольт;
- МИП-2 с напряжением от 10 до 30 вольт.

Техническая информация

Информация по поставке

Контактная информация

Техническая библиотека

Основные технические данные

Номинальное напряжение

2,7 В

Предельно-допустимое перенапряжение

2,85 В

Номинальная ёмкость

15 Ф

Допускаемое отклонение ёмкости

±20 %

ЭПС (ESR_DC), не более

30 мОм

Предельный разрядный ток ¹

14 А

Максимальный ток при ΔT = 15°C ²

3,1 А

Максимальный ток при ΔT = 40°C

5 А

Ток утечки, не более ³

35 мкА

Масса, не более

4,9 г

Диаметр (D)

12,5+1,5 мм

Высота (H)

25+2 мм

¹ Разрядка в течение 1сек. от U_ном до ½ U_ном

² ΔT - разница температур между корпусом конденсатора и температурой окружающей среды, равной 25°C

³ при T = +25(±1) °C (72ч)

Температура
Рабочая температура, °C	-40 ... 65°C при напряжении 2,7 В -40 ... 85°C при напряжении 2,3 В
Изменение параметров конденсаторов при температуре минус 40°C	уменьшение ёмкости не более чем на 30%, увеличение ЭПС (ESR_DC) не более чем в 3 раза

Наработка и хранение

Наработка
65°C, потенциостатический режим U_ном = 2,7 В	1500 ч	уменьшение ёмкости не более чем на 30%, увеличение ЭПС (ESR_DC) не более чем в 2 раза
25°C, потенциостатический режим pпри U_ном = 2,7В	10 лет
25°C, циклический режим: зарядка до U_ном - разрядка до 1/2 U_ном током из расчёта 10 мА на 1 Ф	500 000 циклов
85°C, потенциостатический режим U_ном = 2,3 В	1500 ч	уменьшение ёмкости не более чем на 40%, увеличение ЭПС (ESR_DC) не более чем в 2 раза

Хранение
25°C, в разряженном состоянии *	10 лет
Изменение параметров при хранении	уменьшение ёмкости не более чем на 30%, увеличение ЭПС (ESR_DC) не более чем в 3 раза

* в упаковке производителя в условиях отапливаемых хранилищ, хранилищ с кондиционированием воздуха, а также вмонтированных в защищённую аппаратуру или находящихся в защищённом компоненте ЗИП во всех местах хранения. Гарантийный срок исчисляется с даты изготовления конденсаторов.

Стойкость к внешним воздействующим факторам

Требования стойкости к внешним воздействующим факторам
Синусоидальная вибрация	Диапазон частот, Гц	10-500
Синусоидальная вибрация	Амплитуда ускорения, м/с² (g)	50 (5,0)
Механический удар одиночного действия	Пиковое ударное ускорение, м/с² (g)	10 000 (1000)
Механический удар одиночного действия	Длительность действия ударного ускорения, мс	0,1-2,0
Механический удар многократного действия	Пиковое ударное ускорение, м/с² (g)	150 (15)
Механический удар многократного действия	Длительность действия ударного ускорения, мс	2-15
Изменение параметров после воздействия фактора	уменьшение ёмкости не более чем на 10%, увеличение ЭПС (ESR_DC) не более чем в 1,3 раза

Габаритный чертёж

Габаритные размеры
Диаметр (D)	12,5+1,5 мм
Высота (H)	25+2 мм
Расстояние между осями выводов (А)	5±0,5 мм
Диаметр выводов (d)	0,6±0,05 мм
Масса, не более	4,9 г

Условные обозначения

КОНДЕНСАТОР К58-36 – 2.7В – 15Ф ±20% – И ЕВАЯ.673623.040ТУ

К58-36 – тип конденсатора;
2,7В – номинальное напряжение;
15Ф – номинальная ёмкость;
±20% - отклонение ёмкости;
«И» – очехление трубкой изолирующей;
ЕВАЯ.673623.040ТУ - обозначение технических условий.

Дополнительная информация

Заменяемый зарубежный аналог (partnumber)	Изготовитель	Напряжение, В	Емкость, Ф
SCCS30B126SRB	AVX	2.7	12
SCCT30B156SRB	AVX	2.7	15
SCCT30B186SRB	AVX	2.7	18
SCCT30E156SRB	AVX	3.0	15
BRP002R8L126FB	Bigcap	2.8	12
BRP002R8L156FA	Bigcap	2.8	15
BRP002R8L156FB	Bigcap	2.8	15
BRP002R8L166FA	Bigcap	2.8	16
BRT002R7L126FB	Bigcap	2.7	12
BRT002R7L156FA	Bigcap	2.7	15
BRT002R7L166FA	Bigcap	2.7	16
BUP002R8L126FA	Bigcap	2.8	12
BUP002R8L166FA	Bigcap	2.8	16
BUP002R8L166FC	Bigcap	2.8	16
BUP002R8L166FD	Bigcap	2.8	16
BUP002R8L186FA	Bigcap	2.8	18
HY12R71B025V156R	CAP-XX	2.7	15
GY12R710030V126R	CAP-XX	2.7	12
GY12R71B025V156R	CAP-XX	2.7	15
GY13R01B025V156R	CAP-XX	3.0	15
CHV-2R7126R-TW	CDA	2.7	12
CHV-2R7156R-TW	CDA	2.7	15
CHW-2R7126R-TW	CDA	2.7	12
CHW-2R7156R-TW	CDA	2.7	15
CXP-3R0126R-TW	CDA	3.0	12
CXP-3R0156R-TW	CDA	3.0	15
CXP-3R0156R-TWX	CDA	3.0	15
CXHP2R7126R-TW	CDA	2.7	12
CXHP2R7156R-TW	CDA	2.7	15
CHQ-2R7126R-TW	CDA	2.7	12
CHQ-2R7156R-TW	CDA	2.7	15
CHB-2R3156R-TW	CDA	2.3	15
DGH156Q2R7	Cornell Dubilier	2.7	15
DSF156Q3R0	Cornell Dubilier	3.0	15
SCN2R7S156	CSDWELL	2.7	15
SCN3R0S156	CSDWELL	3.0	15
ZND3ROM156RS1830	DIN Electronics	3.0	15
ZND3ROM156RS1B35	DIN Electronics	3.0	15
ZNP126S2R7RS	DIN Electronics	2.7	12
ZNP156S2R7RS	DIN Electronics	2.7	15
HB1325-2R5156-R	Eaton	2.5	15
HV1325-2R7156-R	Eaton	2.7	15
TV1325-3R0156-R	Eaton	3.0	15
RSDZ11562R5G35300ST	Elna	2.5	15
RSDZ11562R5J20300T	Elna	2.5	15
RSDZ11562R7G35300ST	Elna	2.7	15
RSDZ11562R7J25300T	Elna	2.7	15
RSDZN1562R5G35300ST	Elna	2.5	15
RSDZN1562R5J20300T	Elna	2.5	15
RSDZN1562R7G35300ST	Elna	2.7	15
RSDZN1562R7J25300T	Elna	2.7	15
RSDDU1562R7G25300T	Elna	2.7	15
GTSP-2R7-156ZR	GTCAP	2.7	15
HCAP-C 2R7 156	HCCCap	2.7	15
HCAP-C 2R7 166	HCCCap	2.7	16
SR2R7156Z-L	Heter	2.7	15
SCCDPR2R7156Q	Jianghai	2.7	15
HP-2R7-J126VYJ19	KAMCAP	2.7	12
HP-2R7-J126VYJ09	KAMCAP	2.7	12
HP-2R7-J156VYJ21	KAMCAP	2.7	15
HP-2R7-J156VYJ10	KAMCAP	2.7	15
HP-2R7-J156VYJ19	KAMCAP	2.7	15
HP-2R7-J156VYJ12	KAMCAP	2.7	15
HP-2R7-J166VYJ20	KAMCAP	2.7	16
HP-2R7-J186VYJ10	KAMCAP	2.7	18
HE-2R7-J126VYJ19	KAMCAP	2.7	12
HE-2R7-J156VYJ21	KAMCAP	2.7	15
HP-3R0-J156VYJ10	KAMCAP	3.0	15
HP-3R0-J156VYJ19	KAMCAP	3.0	15
HP-3R0-J166VYJ20	KAMCAP	3.0	16
HP-3R0-J186VYJ74	KAMCAP	3.0	18
HT-2R7-J126VYJ19	KAMCAP	2.7	12
HT-2R7-J156VYJ10	KAMCAP	2.7	15
HT-2R7-J156VYJ19	KAMCAP	2.7	15
HT-2R7-J166VYJ20	KAMCAP	2.7	16
HT-2R7-J186UYJ10	KAMCAP	2.7	18
DR2R5156R	KORCHIP	2.5	15
DR2R7156R	KORCHIP	2.7	15
DR3R0156	KORCHIP	3.0	15
DRT2R5156	KORCHIP	2.5	15
HP2R5156	KORCHIP	2.5	15
HP2R7156	KORCHIP	2.7	15
JUWT1126MPD	Nichicon	2.7	12
JUK0E186MHD	Nichicon	2.5	18
JUK0E126MHD	Nichicon	2.5	12
DR2R5156	Omoxi	2.5	15
DR2R7156	Omoxi	2.7	15
СКФ-15-2В7	PHOENIX	2.7	15
СКФ-15-3В0	PHOENIX	3.0	15
PEC02R7SN15612525	Pureechem	2.7	15
PVC03R0SN15612525	Pureechem	3.0	15
PTC02R7SN15612525	Pureechem	2.7	15
C12S-3R0-0015	SECH	3.0	15
SP-2R7-120-RWM	Shenmao	2.7	12
SP-2R7-150-RLM	Shenmao	2.7	15
SP-3R0-150-RWM	Shenmao	3.0	15
SRE2R5L156	SRT	2.5	15
SRP2R7L156	SRT	2.7	15
RSELP1262R7F40011	TAIYO YUDEN	2.7	12
RSELP1262R7G25016	TAIYO YUDEN	2.7	12
RSELP1662R7G30017	TAIYO YUDEN	2.7	16
RSELT1562R7F40004	TAIYO YUDEN	2.7	15
RSELT1562R7G25005	TAIYO YUDEN	2.7	15
TPLH-3R0/12WR10X30	TECATE GROUP	3.0	12
TPLH-2R7/12WR10X30	TECATE GROUP	2.7	12
TPL-15/12X31F	TECATE GROUP	2.7	15
SC2V7L156M	VIKING	2.7	15
SC3V0L156MV	VIKING	3.0	15
VEC3R0156QG	VinaTech	3.0	15
VEC3R0186QC	VinaTech	3.0	18
WEC3R0156QG	VinaTech	3.0	15
WEC3R0186QC	VinaTech	3.0	18
WEC2R7156QG	VinaTech	2.7	15
WEC2R7186QC	VinaTech	2.7	18
VET2R7156QG	VinaTech	2.7	15
VET2R7156QD	VinaTech	2.7	15
VEC2R7156QG	VinaTech	2.7	15
VEC2R7186QC	VinaTech	2.7	18
MAL222031015E3	Vishay	2.7	12
MAL222051015E3	Vishay	2.7	12
MAL222030003E3	Vishay	2.7	15
MAL222031016E3	Vishay	2.7	15
MAL222050003E3	Vishay	2.7	15
MAL222051016E3	Vishay	2.7	15
MAL222090003E3	Vishay	2.7	15
MAL222531015E3	Vishay	2.7	12
MAL222551015E3	Vishay	2.7	12
MAL222531016E3	Vishay	2.7	15
MAL222551016E3	Vishay	2.7	15
MAL223051015E3	Vishay	3.0	12
MAL223031015E3	Vishay	3.0	12
MAL223051016E3	Vishay	3.0	15
MAL223031016E3	Vishay	3.0	15
MAL223531015E3	Vishay	3.0	12
MAL223551015E3	Vishay	3.0	12
MAL223551016E3	Vishay	3.0	15
MAL223531016E3	Vishay	3.0	15
VSCS 002R5 156	Vitzrocell	2.5	15
VSCS 002R7 156	Vitzrocell	2.7	15
850617021005	Wurth Elektronik	2.7	15
GPL2R7156M1232	Yec	2.7	15
PV3R0156M1232	Yec	3.0	15
WPL-15F2.7V1332	Yellow Stone Corp	2.7	15
WPV-15F3V1232	Yellow Stone Corp	3.0	15
UCZSS2R7156NRH125025E	ZTT	2.7	15
UCZSH3R0156NRH125020E	ZTT	3.0	15
