Номинальное напряжение
2,7 В
Предельно-допустимое перенапряжение
2,85 В
Номинальная ёмкость
4700 Ф
Допускаемое отклонение ёмкости
±20 %
ЭПС (ESRDC), не более
0,28 мОм
Предельный разрядный ток 1
2812 А
Максимальный ток при ΔT = 15°C 2
154 А
Максимальный ток при ΔT = 40°C
250 А
Ток утечки, не более 3
5,6 мА
Масса, не более
750 г
Диаметр (D)
Высота (H)
60,8±2 мм
1
Разрядка в течение 1сек. от Uном до ½ Uном
2
ΔT - разница температур между корпусом конденсатора и температурой окружающей среды, равной 25°C
3
при T = +25(±1) °C (72ч)
Температура |
|
|---|---|
Рабочая температура, °C | -40 ... 65°C при напряжении 2,7 В |
Изменение параметров конденсаторов при температуре минус 40°C | |
Наработка |
||
|---|---|---|
65°C, потенциостатический режим Uном = 2,7 В | 1500 ч | уменьшение ёмкости не более чем на 30%, увеличение ЭПС (ESRDC) не более чем в 2 раза |
25°C, потенциостатический режим pпри Uном = 2,7В | 10 лет | |
25°C, циклический режим: зарядка до Uном - разрядка до 1/2 Uном током из расчёта 10 мА на 1 Ф | 1 000 000 циклов | |
Хранение |
|
|---|---|
25°C, в разряженном состоянии * | 10 лет |
Иpменение параметров при хранении | уменьшение ёмкости не более чем на 30%, увеличение ЭПС (ESRDC) не более чем в 3 раза |
* в упаковке производителя в условиях отапливаемых хранилищ, хранилищ с кондиционированием воздуха, а также вмонтированных в защищённую аппаратуру или находящихся в защищённом компоненте ЗИП во всех местах хранения. Гарантийный срок исчисляется с даты изготовления конденсаторов.
Требования стойкости к внешним воздействующим факторам |
||
|---|---|---|
Синусоидальная вибрация | Диапазон частот, Гц | 10-500 |
Амплитуда ускорения, | 50 (5,0) | |
Механический удар одиночного действия | Пиковое ударное ускорение, | 10 000 (1000) |
Длительность действия ударного ускорения, мс | 0,1-2,0 | |
Механический удар многократного действия | Пиковое ударное ускорение, | 150 (15) |
Длительность действия ударного ускорения, мс | 2-15 | |
Изменение параметров после воздействия фактора | уменьшение ёмкости не более чем на 10%, увеличение ЭПС (ESRDC) не более чем в 1,5 раза |
|
| Габаритные размеры | |
|---|---|
| Высота (H) | 60,8±2 мм |
| Высота (H1) | 60±2 мм |
| Расстояние между осями выводов (А) | 232±2 мм |
| Расстояние между положительным и отрицательными выводами (А) | 204±2 мм |
| Масса, не более | 750 г |

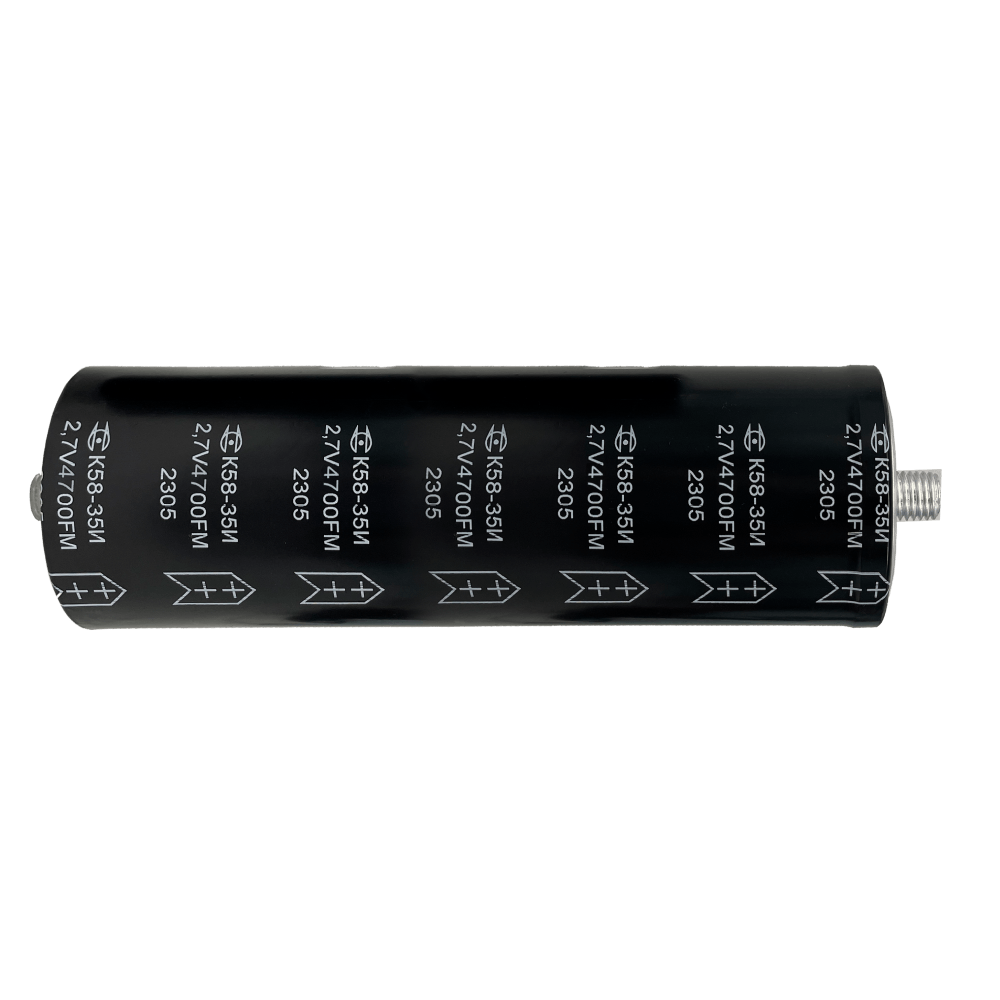

КОНДЕНСАТОР К58-35 — 2,7В — 4700Ф ±20% ЕВАЯ.673623.039ТУ (с хомутом)
КОНДЕНСАТОР К58-35 — 2,7В — 4700Ф ±20% — И — ЕВАЯ.673623.039ТУ
К58-35 - тип конденсатора;
2,7В - номинальное напряжение;
4700Ф - номинальная ёмкость;
±20% - отклонение ёмкости;
«И» – очехление трубкой изолирующей;
ЕВАЯ.673623.039ТУ – обозначение технических условий;
формулировка «с хомутом» – при заказе конденсаторов в комплекте с хомутом.
КОНДЕНСАТОР К58-35 — 2,7В — 4700Ф ±20% — И — ЕВАЯ.673623.039ТУ
К58-35 - тип конденсатора;
2,7В - номинальное напряжение;
4700Ф - номинальная ёмкость;
±20% - отклонение ёмкости;
«И» – очехление трубкой изолирующей;
ЕВАЯ.673623.039ТУ – обозначение технических условий;
формулировка «с хомутом» – при заказе конденсаторов в комплекте с хомутом.
| Заменяемый зарубежный аналог (partnumber) | Изготовитель | Напряжение, В | Ёмкость, Ф |
|---|---|---|---|
| SCP5000C0-0002R7WLH | SPSCAP | 2.7 | 5000 |
| SCP5000C0-0002R7STA | SPSCAP | 2.7 | 5000 |
| C275000R | Dongguan Gonghe | 2.7 | 5000 |
| GTSP-2R7-508ZW | GTCAP | 2.7 | 5000 |
| SEZ2R7S508 | CSDWELL | 2.7 | 5000 |
| SEC2R7S508 | CSDWELL | 2.7 | 5000 |
| HCAP-P 2R7 508 | HCCCap | 2.7 | 5000 |
| ZNP508V2R7CS | DIN Electronics | 2.7 | 5000 |
