Номинальное напряжение
2,7 В
Предельно-допустимое перенапряжение
2,85 В
Номинальная ёмкость
3300 Ф
Допускаемое отклонение ёмкости
±20 %
ЭПС (ESRDC), не более
0,32 мОм
Предельный разрядный ток 1
1900 А
Максимальный ток при ΔT = 15°C 2
130 А
Максимальный ток при ΔT = 40°C
210 А
Ток утечки, не более 3
5,6 мА
Масса, не более
550 г
Диаметр (D)
60,8±2 мм
Высота (H)
166±2 мм
1
Разрядка в течение 1сек. от Uном до ½ Uном
2
ΔT - разница температур между корпусом конденсатора и температурой окружающей среды, равной 25°C
3
при T = +25(±1) °C (72ч)
Температура |
|
|---|---|
Рабочая температура, °C | -40 ... 65°C при напряжении 2,7 В |
Изменение параметров конденсаторов при температуре минус 40°C | |
Наработка |
||
|---|---|---|
65°C, потенциостатический режим Uном = 2,7 В | 1500 ч | уменьшение ёмкости не более чем на 30%, увеличение ЭПС (ESRDC) не более чем в 2 раза |
25°C, потенциостатический режим pпри Uном = 2,7В | 10 лет | |
25°C, циклический режим: зарядка до Uном - разрядка до 1/2 Uном током из расчёта 10 мА на 1 Ф | 1 000 000 циклов | |
Хранение |
|
|---|---|
25°C, в разряженном состоянии * | 10 лет |
Иpменение параметров при хранении | уменьшение ёмкости не более чем на 30%, увеличение ЭПС (ESRDC) не более чем в 3 раза |
* в упаковке производителя в условиях отапливаемых хранилищ, хранилищ с кондиционированием воздуха, а также вмонтированных в защищённую аппаратуру или находящихся в защищённом компоненте ЗИП во всех местах хранения. Гарантийный срок исчисляется с даты изготовления конденсаторов.
Требования стойкости к внешним воздействующим факторам |
||
|---|---|---|
Синусоидальная вибрация | Диапазон частот, Гц | 10-500 |
Амплитуда ускорения, | 50 (5,0) | |
Механический удар одиночного действия | Пиковое ударное ускорение, | 10 000 (1000) |
Длительность действия ударного ускорения, мс | 0,1-2,0 | |
Механический удар многократного действия | Пиковое ударное ускорение, | 150 (15) |
Длительность действия ударного ускорения, мс | 2-15 | |
Изменение параметров после воздействия фактора | уменьшение ёмкости не более чем на 10%, увеличение ЭПС (ESRDC) не более чем в 1,5 раза |
|
| Габаритные размеры | |
|---|---|
| Диаметр (D) | 60,8±2 мм |
| Диаметр (D1) | 60±2 мм |
| Высота (H) | 166±2 мм |
| Высота (H1) | 138±2 мм |
| Масса, не более | 550 г |

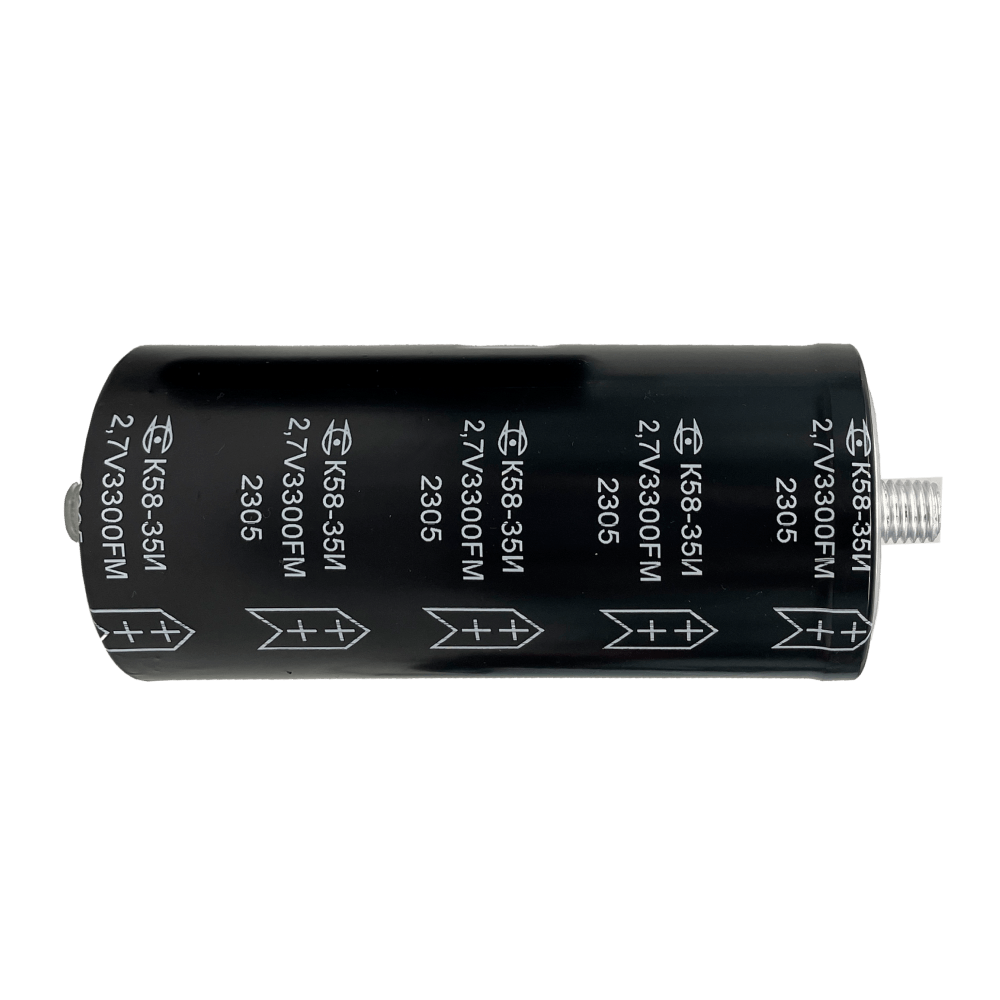

КОНДЕНСАТОР К58-35 — 2,7В — 3300Ф ±20% ЕВАЯ.673623.039ТУ (с хомутом)
КОНДЕНСАТОР К58-35 — 2,7В — 3300Ф ±20% — И — ЕВАЯ.673623.039ТУ
К58-35 - тип конденсатора;
2,7В - номинальное напряжение;
3300Ф - номинальная ёмкость;
±20% - отклонение ёмкости;
«И» – очехление трубкой изолирующей;
ЕВАЯ.673623.039ТУ – обозначение технических условий;
формулировка «с хомутом» – при заказе конденсаторов в комплекте с хомутом.
КОНДЕНСАТОР К58-35 — 2,7В — 3300Ф ±20% — И — ЕВАЯ.673623.039ТУ
К58-35 - тип конденсатора;
2,7В - номинальное напряжение;
3300Ф - номинальная ёмкость;
±20% - отклонение ёмкости;
«И» – очехление трубкой изолирующей;
ЕВАЯ.673623.039ТУ – обозначение технических условий;
формулировка «с хомутом» – при заказе конденсаторов в комплекте с хомутом.
| Заменяемый зарубежный аналог (partnumber) | Изготовитель | Напряжение, В | Ёмкость, Ф |
|---|---|---|---|
| СКФ-3000-2В7 | Феникс | 2.7 | 3000 |
| СКФ-3000-3В0 | Феникс | 3 | 3000 |
| LSUC 002R7C 3000F EA | LS Materials | 2.7 | 3000 |
| LSUC 003R0С 3000F NH | LS Materials | 3 | 3000 |
| LSUC 003R0С 3400F NH | LS Materials | 3 | 3400 |
| SCCZ1EB308SCB | AVX | 2.7 | 3000 |
| SCCZ1EB308SWB | AVX | 2.7 | 3000 |
| XL60-2R7308W-R | Eaton | 2.7 | 3000 |
| XL60-2R7308T-R | Eaton | 2.7 | 3000 |
| XL60-2R9348W-R | Eaton | 2.7 | 3400 |
| XL60-2R9348T-R | Eaton | 2.7 | 3400 |
| XL60-3R0308W-R | Eaton | 2.7 | 3000 |
| XL60-3R0308T-R | Eaton | 2.7 | 3000 |
| ESHSR-3000C0-002R7A5T | Nesscap | 2.7 | 3000 |
| ESHSR-3000C0-002R7A5 | Nesscap | 2.7 | 3000 |
| NE03V03400ST001 | Nesscap | 3 | 3400 |
| NE03V03400SW001 | Nesscap | 3 | 3400 |
| BCAP3400 P300 K04 | Maxwell | 3 | 3400 |
| BCAP3400 P300 K05 | Maxwell | 3 | 3400 |
| BCAP3000 P270 K04 | Maxwell | 2.7 | 3000 |
| BCAP3000 P270 K05 | Maxwell | 2.7 | 3000 |
| BCAP3000 P300 K04 | Maxwell | 3 | 3000 |
| BCAP3000 P300 K05 | Maxwell | 3 | 3000 |
| DRL308V0T61YA4 | Samxon | 2.7 | 3000 |
| DRL308V0T61EA4 | Samxon | 2.7 | 3000 |
| SCP3000C0-0002R7WLH | SPSCAP | 2.7 | 3000 |
| SCP3000C0-0002R7STA | SPSCAP | 2.7 | 3000 |
| LSUC 002R7C 3000F NH | LS MATERIALS | 2.7 | 3000 |
| LSUC 003R0C 3000F NH | LS MATERIALS | 3 | 3000 |
| LSUC 003R0C 3400F NH | LS MATERIALS | 3 | 3400 |
| SCI3400 | Skeleton | 3 | 3400 |
| SCH3400 | Skeleton | 3 | 3400 |
| C273000R | Dongguan Gonghe | 2.7 | 3000 |
| CECC2R7308M180650E | JINPEI | 2.7 | 3000 |
| SP-2R7-302-SDYM | Shenmao | 2.7 | 3000 |
| TPLH-3R0/3000SL60X138 | TECATE | 3 | 3000 |
| TPLH-2R7/3000SL60X138 | TECATE | 2.7 | 3000 |
| DH5U308W60138WD | Samwha | 2.7 | 3000 |
| SC3000-300-ASC | LICAP | 3 | 3000 |
| SC3000-270-ASC | LICAP | 2.7 | 3000 |
| HP-2R7-J308UNJ52 | KAMCAP | 2.7 | 3000 |
| HP-2R7-J308ULJ70 | KAMCAP | 2.7 | 3000 |
| HP-2R7-J308UMJ70 | KAMCAP | 2.7 | 3000 |
| C60W-3R0-3000 | SECH | 3 | 3000 |
| C60W-3P0-3000 | SECH | 3 | 3000 |
| C60T-3R0-3000 | SECH | 3 | 3000 |
| C60T-3P0-3000 | SECH | 3 | 3000 |
| C60W-3R0-3400 | SECH | 3 | 3400 |
| C60T-3R0-3400 | SECH | 3 | 3400 |
| GTSP-2R7-308ZW | GTCAP | 2.7 | 3000 |
| GTSPP-2R7-308ZS | GTCAP | 2.7 | 3000 |
| UCR27V3000B | Aowei | 2.7 | 3000 |
| SEZ2R7S308 | CSDWELL | 2.7 | 3000 |
| SEC2R7S308 | CSDWELL | 2.7 | 3000 |
| HCAP-P 2R7 358 | HCCCap | 2.7 | 3500 |
| ZNP308V2R7CS | DIN Electronics | 2.7 | 3000 |
| ZNP338V2R7CS | DIN Electronics | 2.7 | 3300 |
| CSD03CP2R7308JC54XE(-M) | Torch | 2.7 | 3000 |
| CSD03MT2R7308JC54XE(-M) | Torch | 2.7 | 3000 |
| CSD03LT2R7308JC54XE (-M) | Torch | 2.7 | 3000 |
| CSD03CP2R7308KC54XE (-M) | Torch | 2.7 | 3000 |
| CSD03MT2R7308KC54XE (-M) | Torch | 2.7 | 3000 |
| CSD03LT2R7308KC54XE(-M) | Torch | 2.7 | 3000 |
| CNP3000P270 | CDA | 2.7 | 3000 |
| CNP3000P270 | CDA | 2.7 | 3000 |
| CNP3400P270 | CDA | 2.7 | 3400 |
| CNP3400P270 | CDA | 2.7 | 3400 |
| CNP3000P300 | CDA | 3 | 3000 |
| CNP3000P300 | CDA | 3 | 3000 |
| CNP3400P300 | CDA | 3 | 3400 |
| CNP3400P300 | CDA | 3 | 3400 |
