Технические характеристики и цена
| Идентификационный номер (partnumber) | Uном, В | Cном, Ф | Iут, мкА T=25°C, 72ч, не более | Rэкв. пост.ток, мОм T=25°C, не более | Предельный зарядный и разрядный ток, А* | Рабочая температура среды при эксплуатации, °С ** | Цена, руб без НДС *** |
|---|---|---|---|---|---|---|---|
| К58-34-2.7В-330Ф | 2.7 | 330 | 1,00 | 4,50 | 179 | -40 ... +65/+85 | 1144,84 |
| К58-34-2.7В-470Ф | 2.7 | 470 | 1,15 | 3,50 | 239 | -40 ... +65/+85 | 1417,36 |

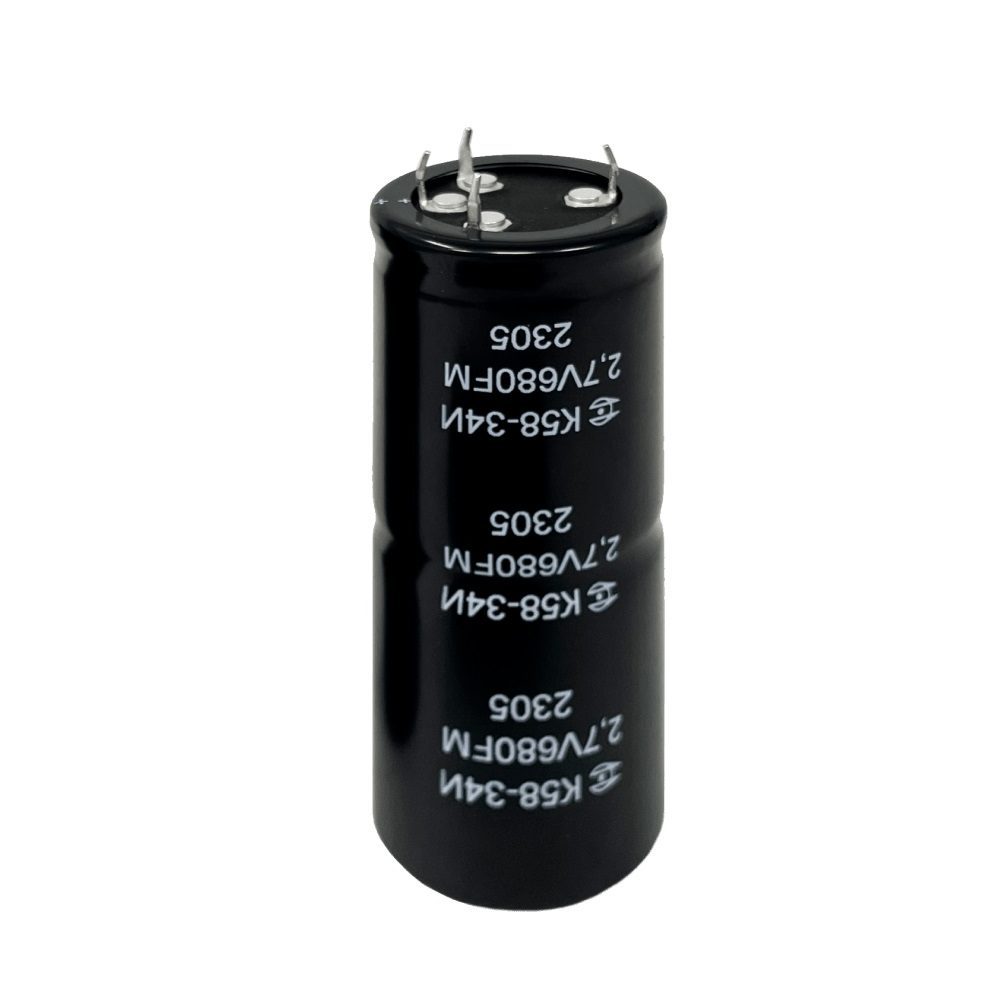

| К58-34-2.7В-680Ф | 2.7 | 680 | 2,00 | 3,00 | 301 | -40 ... +65/+85 | 1869,88 |
*
Разрядка в течение 1сек. от Uном до ½ Uном.
**
от -40°С до +65°С при номинальном напряжении 2,7В;
от -40°С до +85°С при номинальном напряжении 2,3В.
от -40°С до +85°С при номинальном напряжении 2,3В.
***
При объёмах разовой закупки свыше 500 штук цена устанавливается согласно протоколу.
Срок поставки: 14 дней при наличии на складе, до 60 дней при изготовлении.
На конденсаторы, поставляемые во всеклиматическом исполнении коэффициент 1,2.
Срок поставки: 14 дней при наличии на складе, до 60 дней при изготовлении.
На конденсаторы, поставляемые во всеклиматическом исполнении коэффициент 1,2.
Габаритные размеры и масса конденсаторов
| Идентификационный номер (partnumber) | Габарит DxH, мм | Ширина вывода (b1), мм ±0,1 мм |
Расстояние между выводами (A), мм ±0,1 мм |
Расстояние между крепёжными штырями (B), мм ±0,1 мм |
Масса, г (фактическая) |
|---|---|---|---|---|---|
| К58-34-2.7В-330Ф | 35x53 | 1,5 | 22,5 | 19,5 | 80 |
| К58-34-2.7В-470Ф | 35x63 | 1,5 | 22,5 | 19,5 | 90 |
| К58-34-2.7В-680Ф | 35x87,5 | 1,5 | 22,5 | 19,5 | 125 |
Чертёж общего вида
Требования надёжности
| Режимы и условия эксплуатации | tλ, ч | tλ, циклов | λ, 1/ч, не более |
|---|---|---|---|
| Предельно-допустимый режим (Uном, Tокр=65°С *) | 3 000 | 3x |
|
| Предельно-допустимый режим (Uном, Tокр=85°С **) | 1 500 | 5,25x |
|
| Типовой режим (Uном, Tокр=25°С) | 87 600 | 2x |
|
| Типовой режим (заряд до Uном, разряд до ½Uном, Tокр=25°С) | 500 000 | 2x |
*
от -40°С до +65°С при номинальном напряжении 2,7В.
**
от -40°С до +85°С при номинальном напряжении 2,3В.
Гамма-процентный срок сохраняемости конденсаторов Tcy при y=95%, 25 лет.
Пример условного обозначения при заказе
КОНДЕНСАТОР К58-34 — 2,7В — 330Ф ±20% — И — ЕВАЯ.673623.038ТУ (с хомутом)
КОНДЕНСАТОР К58-34 — 2,7В — 470Ф ±20% — И — ЕВАЯ.673623.038ТУ
К58-34 - тип конденсатора;
2,7В - номинальное напряжение;
330Ф - номинальная ёмкость;
±20% (+50 -20)% - отклонение ёмкости;
«И» – очехление трубкой изолирующей;
ЕВАЯ.673623.038ТУ – обозначение технических условий;
формулировка «с хомутом» – при заказе конденсаторов в комплекте с хомутом.
КОНДЕНСАТОР К58-34 — 2,7В — 470Ф ±20% — И — ЕВАЯ.673623.038ТУ
К58-34 - тип конденсатора;
2,7В - номинальное напряжение;
330Ф - номинальная ёмкость;
±20% (+50 -20)% - отклонение ёмкости;
«И» – очехление трубкой изолирующей;
ЕВАЯ.673623.038ТУ – обозначение технических условий;
формулировка «с хомутом» – при заказе конденсаторов в комплекте с хомутом.
