МИП-4

ЕВАЯ.673623.044ТУ

Модули на основе суперконденсаторов (ионисторов)

elecond-market@elcudm.ru

+7 (34147) 2-99-89

— замена российских: ИКЭ (импульсных конденсаторов энергоемких) Эконд; МНЭ (молекулярных накопителей энергии) Технокор, Эконд; ЭКХ (электрохимических конденсаторов) ПАО Энергия; систем пуска двигателя Элитех; конденсаторов для источников бесперебойного питания Элитех; КПН (компенсаторов пиковых нагрузок) Элитех; МКЭ (модулей конденсаторных электрохимических) Элтон, ПАО Энергия;
— замена зарубежных аналогов Феникс, Титан, Nesscap, Maxwell, Eaton, LS MATERIALS, SPSCAP;
— широкая шкала номиналов, 84 типа модулей;
— напряжение от 15 до 120В;
— наработка 1500 часов;
— низкий уровень ЭПС;
— большие зарядно-разрядные токи

Техническая информация

Контактная информация

Информация для заказа

В настоящее время модули МИП поставляются в статусе «опытные образцы» (данная информация будет отображаться в счетах на оплату и отгрузочных документах). При этом изготовитель гарантирует соответствие качества поставляемых изделий требованиям стандартов и техническим условиям на данные изделия.
С 4 квартала 2025 года будет освоен серийный выпуск модулей МИП-4

Основные параметры
Номинальное напряжение	15; 20; 25; 30; 40; 45; 50; 60; 70; 75; 80; 90; 105; 120 В
Номинальная ёмкость	14 ... 783 Ф
Допускаемое отклонение ёмкости	±20 %
Рабочая температура, °C	-40 ... 65°C
Тип балансировки по напряжению	активная с системой контроля температуры и напряжения

Наработка
65°C, потенциостатический режим	1500 ч
25°C, потенциостатический режим	10 лет
25°C, циклический режим: зарядка до U_ном - разрядка до ½ U_ном	500 000 циклов

Хранение
25°C, в разряженном состоянии *	10 лет

в упаковке изготовителя в условиях отапливаемых хранилищ, хранилищ с кондиционированием воздуха по ГОСТ 21493, а также вмонтированных в защищенную аппаратуру или находящихся в защищенном комплекте ЗИП во всех местах хранения.

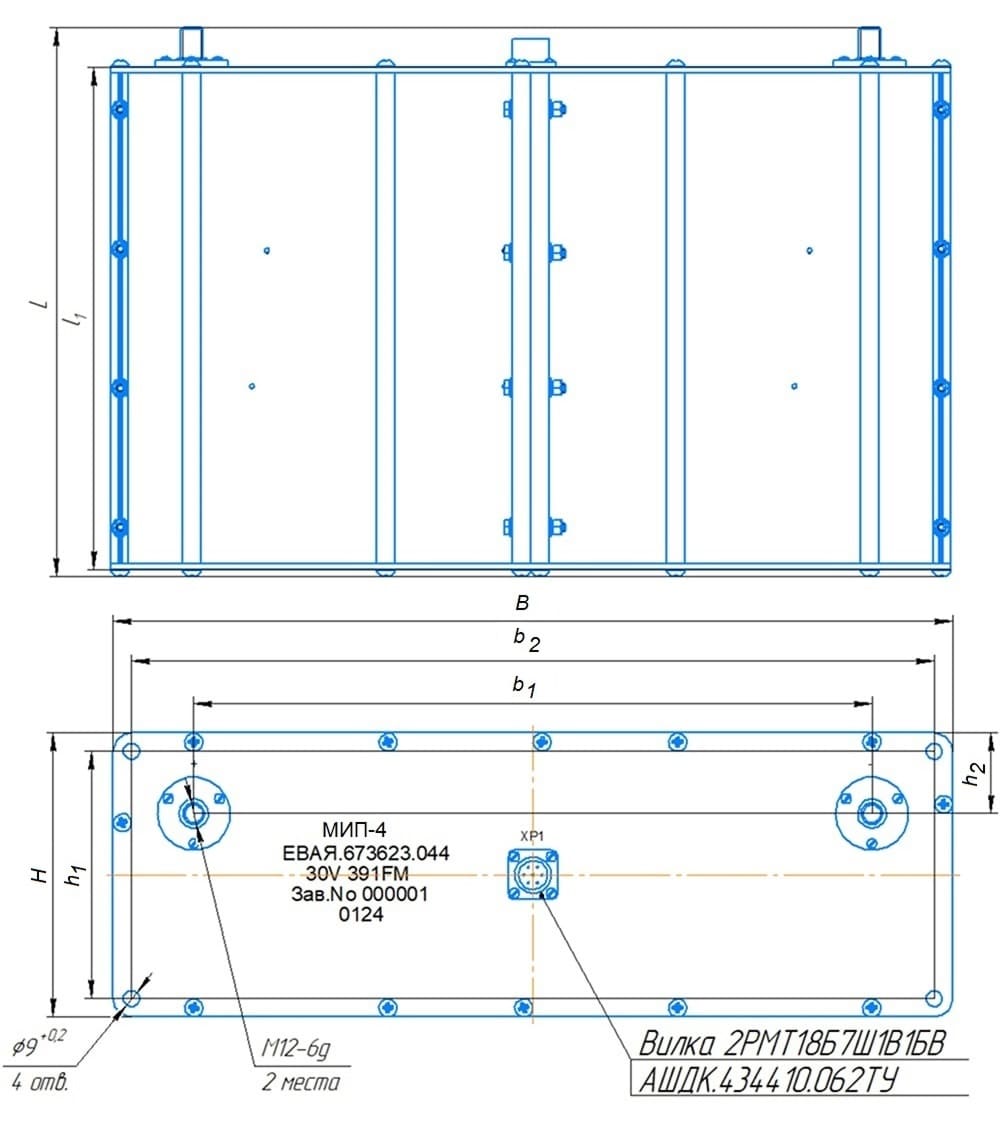

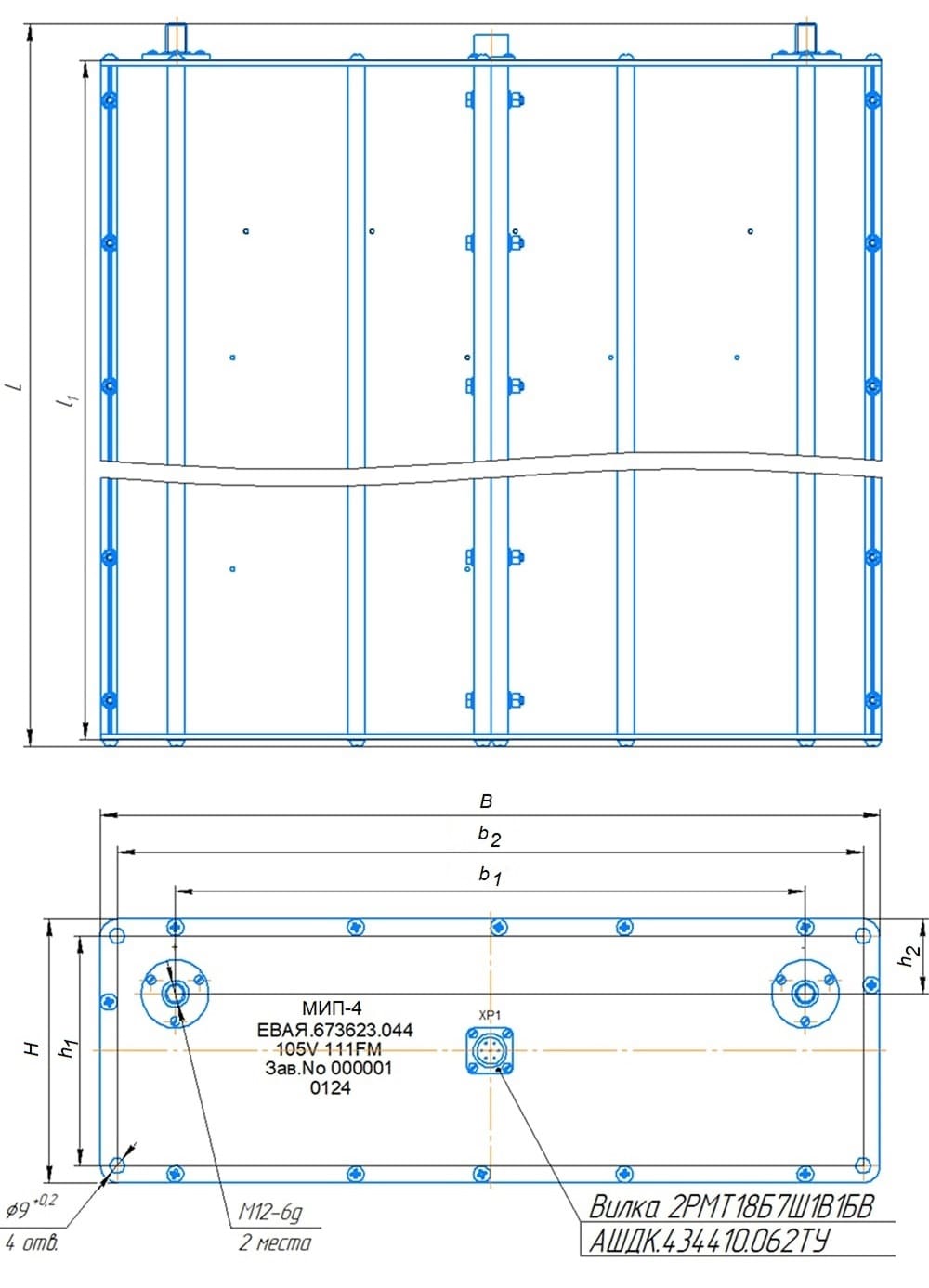

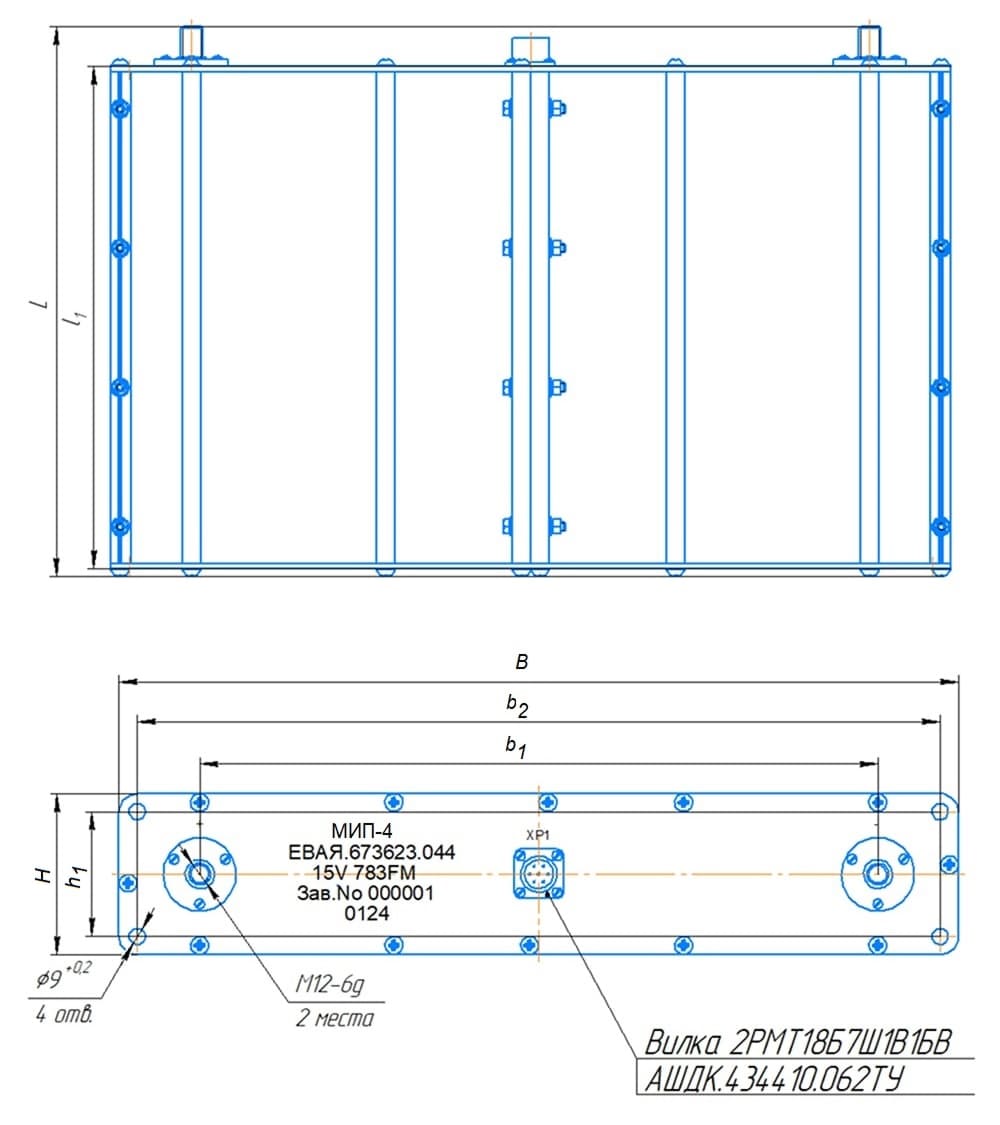

Габаритный чертёж

XP1 (Вилка)

Цепь	Контакт
50%	1
75%	2
100%	3
Перенапряжение	4
Перегрев	5
Общий	6

Номинальное напряжение, В	Ёмкость, Ф	Предельный разрядный ток, А	Максимальный ток при ΔT = 15°C, А	Максимальный ток при ΔT = 40°C, А	Размеры, мм
Номинальное напряжение, В	Ёмкость, Ф	Предельный разрядный ток, А	Максимальный ток при ΔT = 15°C, А	Максимальный ток при ΔT = 40°C, А	L ±1,5	B ±1,5	H ±2
15	113	680	54	88	150	458	88
	166	930	70	110	170	458	88
	250	1 150	84	140	185	458	88
	366	1 500	110	170	200	458	88
	550	1 900	130	210	240	458	88
	783	2 812	154	250	300	458	88
20	85	680	54	88	150	310	155
	125	930	70	110	170	310	155
	187	1 150	84	140	185	310	155
	275	1 500	110	170	200	310	155
	412	1 900	130	210	240	310	155
	587	2 812	154	250	300	310	155
25	68	680	54	88	150	384	155
	100	930	70	110	170	384	155
	150	1 150	84	140	185	384	155
	220	1 500	110	170	200	384	155
	330	1 900	130	210	240	384	155
	470	2 812	154	250	300	384	155
30	56	680	54	88	150	458	155
	83	930	70	110	170	458	155
	125	1 150	84	140	185	458	155
	183	1 500	110	170	200	458	155
	275	1 900	130	210	240	458	155
	391	2 812	154	250	300	458	155
40	42	680	54	88	230	310	155
	62	930	70	110	280	310	155
	93	1 150	84	140	300	310	155
	137	1 500	110	170	330	310	155
	206	1 900	130	210	410	310	155
	293	2 812	154	250	540	310	155
45	37	680	54	88	310	458	88
	55	930	70	110	380	458	88
	83	1 150	84	140	410	458	88
	122	1 500	110	170	460	458	88
	183	1 900	130	210	570	458	88
	261	2 812	154	250	770	458	88
50	34	680	54	88	230	384	155
	50	930	70	110	280	384	155
	75	1 150	84	140	300	384	155
	110	1 500	110	170	330	384	155
	165	1 900	130	210	410	384	155
	235	2 812	154	250	540	384	155
60	28	680	54	88	230	458	155
	41	930	70	110	280	458	155
	62	1 150	84	140	300	458	155
	91	1 500	110	170	330	458	155
	137	1 900	130	210	410	458	155
	195	2 812	154	250	540	458	155
70	24	680	54	88	310	384	155
	35	930	70	110	380	384	155
	53	1 150	84	140	410	384	155
	78	1 500	110	170	460	384	155
	117	1 900	130	210	570	384	155
	167	2 812	154	250	770	384	155
75	22	680	54	88	310	384	155
	33	930	70	110	380	384	155
	50	1 150	84	140	410	384	155
	73	1 500	110	170	460	384	155
	110	1 900	130	210	570	384	155
	156	2 812	154	250	770	384	155
80	21	680	54	88	400	310	155
	31	930	70	110	480	310	155
	46	1 150	84	140	530	310	155
	68	1 500	110	170	600	310	155
	103	1 900	130	210	740	310	155
	146	2 812	154	250	1000	310	155
90	19	680	54	88	310	458	155
	28	930	70	110	380	458	155
	41	1 150	84	140	410	458	155
	61	1 500	110	170	460	458	155
	91	1 900	130	210	570	458	155
	130	2 812	154	250	770	458	155
105	16	680	54	88	400	458	155
	23	930	70	110	480	458	155
	35	1 150	84	140	530	458	155
	52	1 500	110	170	600	458	155
	78	1 900	130	210	740	458	155
	111	2 812	154	250	1000	458	155
120	14	680	54	88	400	458	155
	20	930	70	110	480	458	155
	31	1 150	84	140	530	458	155
	45	1 500	110	170	600	458	155
	68	1 900	130	210	740	458	155
	97	2 812	154	250	1000	458	155

Серийные поставки с 10.2025 года
