МИП-2

ЕВАЯ.673851.003ТУ

Модули на основе суперконденсаторов (ионисторов) К58-37

elecond-market@elcudm.ru

+7 (34147) 2-99-89

— замена российских: ИКЭ (импульсных конденсаторов энергоемких) Эконд; МНЭ (молекулярных накопителей энергии) Технокор, Эконд; ЭКХ (электрохимических конденсаторов) ПАО Энергия; систем пуска двигателя Элитех; конденсаторов для автомобильных аудиосистем Элитех;
— замена зарубежных аналогов Феникс, Титан, Maxwell, Eaton, SPSCAP, CDA;
— широкая шкала номиналов, 60 типов модулей;
— активная схема балансировки по напряжению;
— компактные габаритные размеры;
— увеличенная наработка 1500 часов

Техническая информация

Контактная информация

Информация для заказа

В настоящее время модули МИП поставляются в статусе «опытные образцы» (данная информация будет отображаться в счетах на оплату и отгрузочных документах). При этом изготовитель гарантирует соответствие качества поставляемых изделий требованиям стандартов и техническим условиям на данные изделия.
С 4 квартала 2025 года будет освоен серийный выпуск модулей МИП-2

Основные параметры
Номинальное напряжение	5; 7,5; 10; 12,5; 15; 25; 30 В
Номинальная ёмкость	0,42 ... 340 Ф
Допускаемое отклонение ёмкости	±20 %
Рабочая температура, °C	-40 ... 65°C
Тип балансировки по напряжению	активная

Наработка
65°C, потенциостатический режим	1500 ч
25°C, потенциостатический режим	10 лет
25°C, циклический режим: зарядка до U_ном - разрядка до ½ U_ном	500 000 циклов

Хранение
25°C, в разряженном состоянии *	10 лет

в упаковке изготовителя в условиях отапливаемых хранилищ, хранилищ с кондиционированием воздуха по ГОСТ 21493, а также вмонтированных в защищенную аппаратуру или находящихся в защищенном комплекте ЗИП во всех местах хранения.

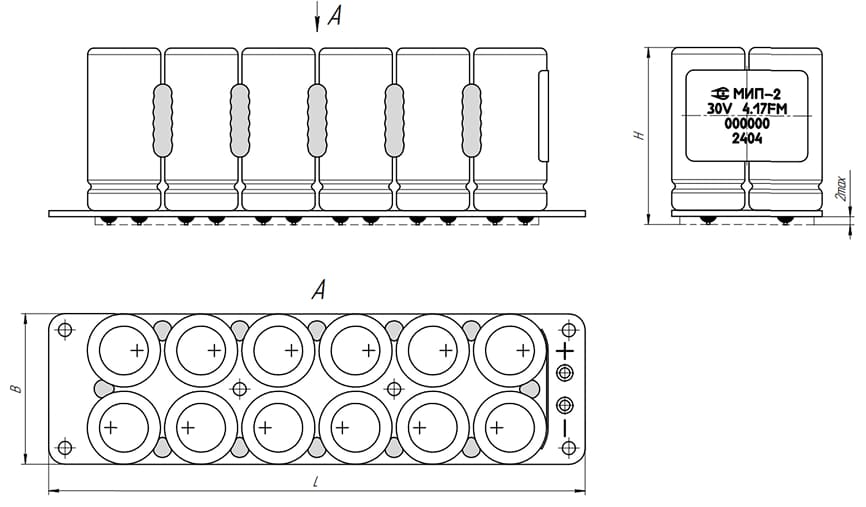

Габаритный чертёж

Номинальное напряжение, В	Ёмкость, Ф	Предельный разрядный ток, А	Максимальный ток при ΔT = 15°C, А	Максимальный ток при ΔT = 40°C, А	Размеры, мм
Номинальное напряжение, В	Ёмкость, Ф	Предельный разрядный ток, А	Максимальный ток при ΔT = 15°C, А	Максимальный ток при ΔT = 40°C, А	L ±2	B ±2	H ±3
5	50	61	10	17	39	45	50
	100	96	12	19	45	61	54
	165	179	19	31	53	71	57
	235	250	23	37	53	71	67
	340	330	28	45	53	71	92
7,5	33,3	61	10	17	51	45	50
	66,7	96	12	19	65	61	54
	110	179	19	31	77	71	57
	157	250	23	37	77	71	67
	227	330	28	45	77	71	92
10	1,25	1,25	2,3	3,8	41	23	23
	2,5	2,5	3,4	5,6	41	23	33
	3,75	3,75	3,1	5	46	26	28
	6,25	6,25	3,7	6,1	52	33	28
	12,5	12,5	6,1	10	56	37	43
	25	25	10	17	62	45	50
	50	50	12	19	76	61	54
	82,5	82,5	19	31	89	71	57
	117	117	23	37	89	71	67
	170	170	28	45	89	71	92
12,5	1	5,5	2,3	3,8	49	23	23
	2	10	3,4	5,6	49	23	33
	3	14	3,1	5	55	26	28
	5	20	3,7	6,1	58	33	28
	10	37	6,1	10	63	37	43
	20	61	10	17	74	45	50
	40	96	12	19	96	61	54
	66	179	19	31	113	71	57
	94	250	23	37	113	71	67
	136	330	28	45	113	71	92
15	0,83	5,5	2,3	3,8	52	23	23
	1,67	10	3,4	5,6	52	23	33
	2,5	14	3,1	5	60	26	28
	4,17	20	3,7	6,1	69	33	28
	8,33	37	6,1	10	75	37	43
	16,7	61	10	17	85	45	50
	33,3	96	12	19	107	61	54
	55	179	19	31	125	71	57
	78,3	250	23	37	125	71	67
	113	330	28	45	125	71	92
25	0,5	5,5	2,3	3,8	74	23	23
	1	10	3,4	5,6	74	23	33
	1,5	14	3,1	5	87	26	28
	2,5	20	3,7	6,1	103	33	28
	5	37	6,1	10	113	37	43
	10	61	10	17	131	45	50
	20	96	12	19	169	61	54
	33	179	19	31	197	81	57
	47	250	23	37	197	81	67
	68	330	28	45	197	81	92
30	0,42	5,5	2,3	3,8	85	23	23
	0,83	10	3,4	5,6	85	23	33
	1,25	14	3,1	5	100	26	28
	2,08	20	3,7	6,1	120	33	28
	4,17	37	6,1	10	132	37	43
	8,33	61	10	17	154	55	50
	16,7	96	12	19	200	71	54
	27,5	179	19	31	233	81	57
	39,2	250	23	37	233	81	67
	56,7	330	28	45	233	81	92

Серийные поставки с 10.2025 года
