Условное обозначение фольги при заказе

Коды типов, видов и исполнений фольг при выборе обозначения для заказа

Фольга алюминиевая							Основные параметры										Пример условного обозначения
Тип			Вид				Основные параметры
Для изготовления анода (анодная)	Для изготовления катода (катодная)	Для изготовления вывода	Для изготовления анодов низковольтных конденсаторов	Для изготовления анодов высоковольтных конденсаторов	Для изготовления анодного вывода	Для изготовления катодного вывода	Удельная ёмкость, мкФ/дм²			Ток утечки		Отжиг	Толщина, мм	Марка алюминия	Формованная фольга
Для изготовления анода (анодная)	Для изготовления катода (катодная)	Для изготовления вывода	Для изготовления анодов низковольтных конденсаторов	Для изготовления анодов высоковольтных конденсаторов	Для изготовления анодного вывода	Для изготовления катодного вывода	Низковольтная фольга	Высоковольтная фольга	Катодная фольга	Номинальный	Низкий	Отжиг	Толщина, мм	Марка алюминия	Обозначение формовочного раствора	Напряжение формовки, В
А	—	—	Н	—	—	—	1‑11	—	—	—	—	—	0,060‑0,120	—	—	—	АН10/0,105
А	—	—	Н	—	—	—	1‑11	—	—	—	У	—	0,060‑0,120	—	—	—	АН8У/0,085
А	—	—	Н	—	—	—	1‑11	—	—	—	—	—	0,060‑0,120	—	3, 6	2,5‑199	АН10/0,105‑6×90В
А	—	—	Н	—	—	—	1‑11	—	—	—	У	—	0,060‑0,120	—	3, 6	2,5‑199	АН8У/0,085‑6×22В
А	—	—	—	В	—	—	—	1‑10	—	—	—	—	0,080‑0,125	—	—	—	АВ6/0,080
А	—	—	—	В	—	—	—	1‑10	—	—	—	—	0,080‑0,125	—	3, 4, 5	200‑850	АВ8/0,110‑4×520В
—	К	—	—	—	—	—	—	—	1‑6	—	—	—	0,020‑0,050	1, 2	—	—	К2/0,045‑2
—	К	—	—	—	—	—	—	—	—	—	—	О	0,014‑0,020	1, 2	—	—	КО/0,016‑2
—	—	В	—	—	А	—	—	—	—	—	—	—	0,100‑0,200	—	1	600‑950	ВА/0,150‑1×600В
—	—	В	—	—	—	К	—	—	—	—	—	—	0,045‑0,200	—	—	—	ВК/0,045

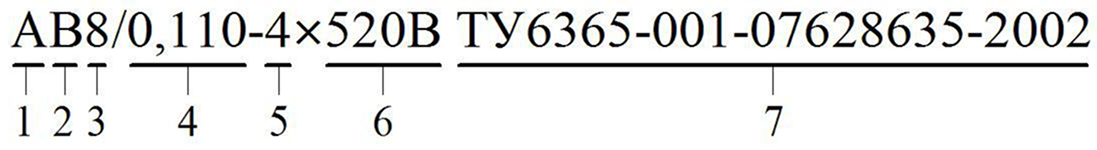

1. Пример условного обозначения формованной анодной высоковольтной фольги

Фольга анодная высоковольтная формованная с номинальным значением удельной ёмкости 61,8 мкФ/дм2, толщиной 0,110 мм, электролит формовки №4, напряжение формовки 520 В:

1 Тип фольги, «А» – анодная;
2 Вид фольги:
«В» – высоковольтная < 200 В;
«Н» – низковольтная ≥ 200 В;
3 Уровень удельной ёмкости, ± 10 %;
4 Толщина фольги, мм;
5 Обозначение формовочного раствора;
6 Напряжение формовки;
7 Обозначение настоящих ТУ

2. Пример условного обозначения травленой катодной фольги

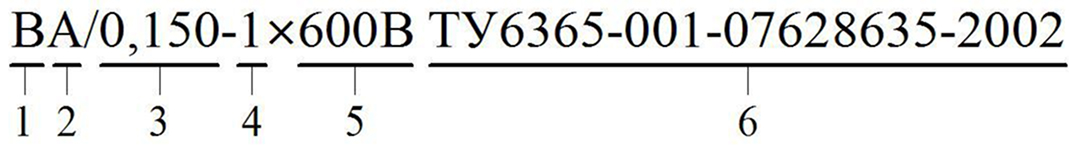

Фольга формованная для вывода анода, толщиной 0,150 мм, электролит формовки №1, напряжение формовки 600 В:

1 Тип фольги, «В» – вывод;
2 Вид фольги:
«А» – анод;
«К» – катод;
3 Толщина фольги, мм;
4 Обозначение формовочного раствора;
5 Напряжение формовки;
6 Обозначение настоящих ТУ

3. Пример условного обозначения фольги формованной для вывода анода

Фольга формованная для вывода анода, толщиной 0,150 мм, электролит формовки №1, напряжение формовки 600 В:
