Фольга анодная низковольтная

Электромеханические характеристики травленых анодных низковольтных фольг

Марка фольги	Толщина, мм	Значение параметров		Номинальная масса фольги 1 м², г (±10%)
Марка фольги	Толщина, мм	Номинальная ёмкость U_Ф = 50 В, мкФ/дм²	Сопротивление разрыву, кгс/10 мм, не менее	Номинальная масса фольги 1 м², г (±10%)
АН1/0,060	0.06	280	2.3	151.7
АН2/0,060		365	2.3	147.8
АН3/0,060		445	2.3	146.2
АН4/0,060; АН4У/0,060		926	2.1	138.5
АН5/0,060; АН5У/0,060		1 080	1.9	127.5
АН6/0,060; АН6У/0,060		1 250	1.7	125.4
АН1/0,075	0.075	280	2.5	192.2
АН2/0,075		365	2.5	188.3
АН3/0,075		445	2.5	186.7
АН4/0,075; АН4У/0,075		926	2.3	178.6
АН5/0,075; АН5У/0,075		1 080	2.1	167.6
АН6/0,075; АН6У/0,075		1 250	1.9	165.5
АН7/0,075; АН7У/0,075		1 500	1.7	160.3
АН1/0,080	0.08	280	2.7	202
АН2/0,080		365	2.7	200
АН3/0,080		445	2.7	198
АН4/0,080; АН4У/0,080		926	2.5	192.4
АН5/0,080; АН5У/0,080		1 080	2.3	181.4
АН6/0,080; АН6У/0,080		1 250	2.1	179.3
АН7/0,080; АН7У/0,080		1 500	1.9	174
АН8/0,080; АН8У/0,080		1 784	1.7	164.4
АН1/0,085	0.085	280	2.9	215.5
АН2/0,085		365	2.9	213.5
АН3/0,085		445	2.9	211.5
АН4/0,085; АН4У/0,085		926	2.7	206.6
АН5/0,085; АН5У/0,085		1 080	2.5	194.9
АН6/0,085; АН6У/0,085		1 250	2.3	193.5
АН7/0,085; АН7У/0,085		1 500	2.1	188.2
АН8/0,085; АН8У/0,085		1 784	1.9	178.5
АН9/0,085; АН9У/0,085		2 150	1.7	160.9
АН1/0,100	0.1	280	3.1	260.4
АН2/0,100		365	3.1	258.4
АН3/0,100		445	3.1	256.4
АН4/0,100; АН4У/0,100		926	2.9	250.8
АН5/0,100; АН5У/0,100		1 080	2.7	239.8
АН6/0,100; АН6У/0,100		1 250	2.5	237.7
АН7/0,100; АН7У/0,100		1 500	2.3	232.4
АН8/0,100; АН8У/0,100		1 784	2.1	222.7
АН9/0,100; АН9У/0,100		2 150	1.9	209.4
АН10/0,100; АН10У/0,100		2 550	1.7	182.4
АН9/0,105; АН9У/0,105	0.105	2 150	2	218.5
АН10/0,105; АН10У/0,105	0.105	2 550	1.7	186.2
АН10/0,110; АН10У/0,110	0.11	2 550	1.8	205
АН11/0,110; АН11У/0,110	0.11	3 050	1.6	169.7
АН11/0,115; АН11У/0,115	0.115	3 050	1.7	190.4
АН11/0,120; АН11У/0,120	0.12	3 050	1.8	204.4

Удельная ёмкость низковольтных формованных фольг в зависимости от формовочного напряжения

U_Ф, В	Номинальная удельная ёмкость, мкФ/дм²
U_Ф, В	АН1/0,060-6 АН1/0,085-6 АН1/0,075-6 АН1/0,100-6 АН1/0,080-6	АН2/0,060-6 АН2/0,085-6 АН2/0,075-6 АН2/0,100-6 АН2/0,080-6	АН3/0,060-6 АН3/0,085-6 АН3/0,075-6 АН3/0,100-6 АН3/0,080-6
10	1 282	1 672	2 038
12	1 074	1 401	1 707
14	914	1 193	1 454
16	796	1 038	1 265
18	710	926	1 129
20	650	848	1 033
22	603	786	958
25	541	706	860
28	489	638	778
30	459	599	730
32	432	563	687
35	396	517	630
38	366	477	582
40	348	454	554
42	332	433	528
44	317	414	505
48	291	380	463
50	280	365	445
55	254	332	404
60	232	303	369
65	213	278	338
70	195	255	311
75	179	234	285
80	165	215	262
85	152	198	242
90	140	183	223
95	130	170	207
100	122	159	194
110	108	141	172
120	97	127	155
130	87	113	138
140	76	99	121
150	68	89	108

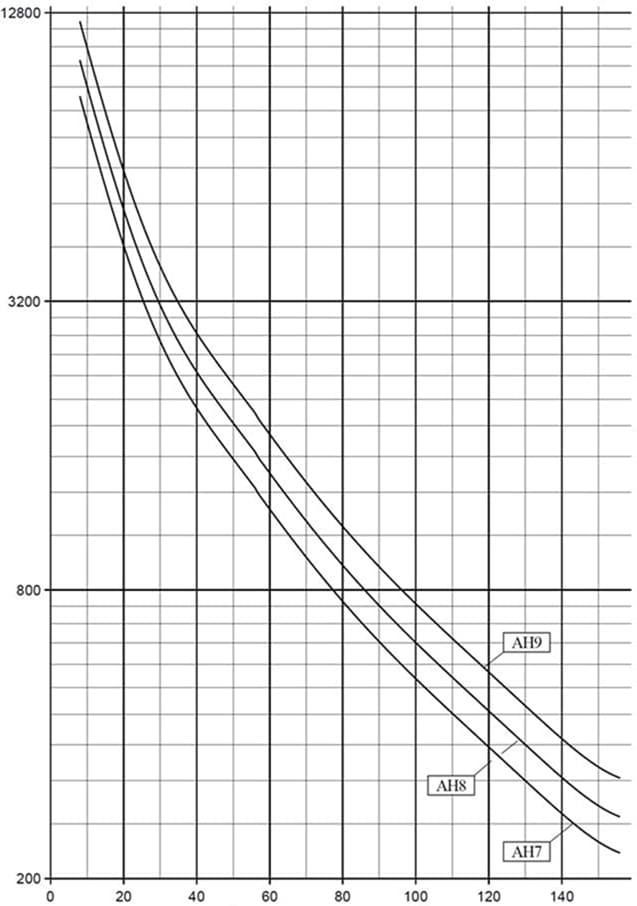

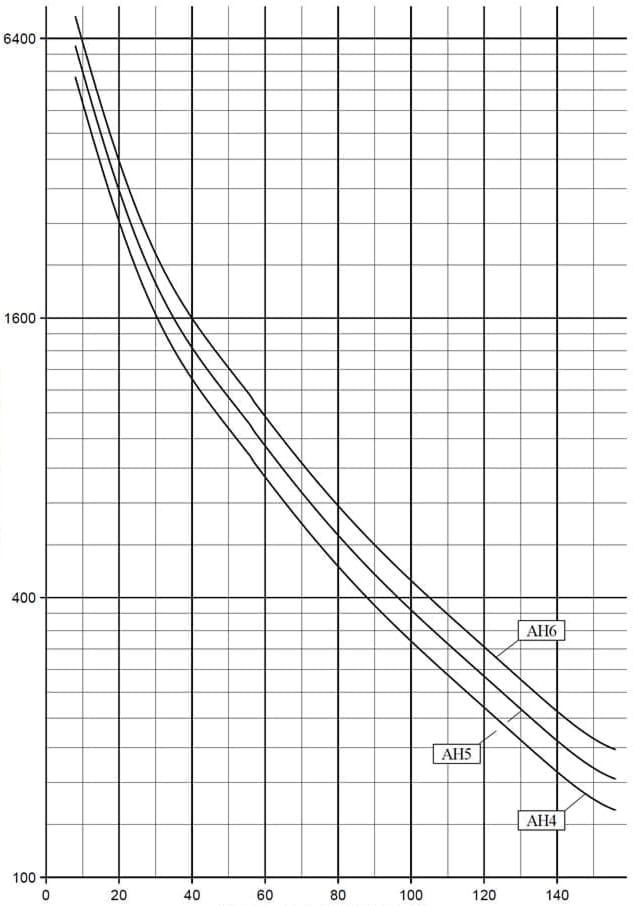

Графики зависимости удельной ёмкости от напряжения формовки низковольтной анодной фольги

Удельная ёмкость, мкФ/дм²

Номинальное напряжение, В

Удельная ёмкость низковольтных формованных фольг в зависимости от формовочного напряжения

U_Ф, В	Номинальная удельная ёмкость, мкФ/дм²
U_Ф, В	АН4/0,060-6 АН4/0,075-6 АН4/0,080-6 АН4/0,085-6 АН4/0,100-6 АН4У/0,060-6 АН4У/0,075-6 АН4У/0,080-6 АН4У/0,085-6 АН4У/0,100-6	АН5/0,060-6 АН5/0,075-6 АН5/0,080-6 АН5/0,085-6 АН5/0,100-6 АН5У/0,060-6 АН5У/0,075-6 АН5У/0,080-6 АН5У/0,085-6 АН5У/0,100-6	АН6/0,060-6 АН6/0,075-6 АН6/0,080-6 АН6/0,085-6 АН6/0,100-6 АН6У/0,060-6 АН6У/0,075-6 АН6У/0,080-6 АН6У/0,085-6 АН6У/0,100-6
8	5 292	6 175	7 145
9	4 963	5 791	6 701
10	4 657	5 434	6 287
12	4 108	4 793	5 546
14	3 635	4 241	4 908
16	3 228	3 767	4 358
18	2 879	3 360	3 888
20	2 581	3 012	3 485
22	2 326	2 715	3 141
25	2 013	2 349	2 718
28	1 766	2 060	2 384
30	1 630	1 902	2 201
35	1 369	1 597	1 848
38	1 251	1 459	1 689
40	1 183	1 380	1 597
44	1 067	1 245	1 441
50	926	1 080	1 250
55	824	962	1 113
60	728	849	982
65	647	755	874
70	578	674	780
75	518	605	700
80	467	545	631
85	423	494	517
90	385	449	520
95	352	410	475
100	322	376	435
110	273	318	369
120	232	271	313
130	197	230	267
140	169	197	228
150	147	172	199
156	140	163	188

Графики зависимости удельной ёмкости от напряжения формовки низковольтной анодной фольги

Удельная ёмкость, мкФ/дм²

Номинальное напряжение, В

Удельная ёмкость низковольтных формованных фольг в зависимости от формовочного напряжения

U_Ф, В	Номинальная удельная ёмкость, мкФ/дм²
U_Ф, В	АН7/0,075-6 АН7/0,080-6 АН7/0,085-6 АН7/0,100-6 АН7У/0,075-6 АН7У/0,080-6 АН7У/0,085-6 АН7У/0,100-6	АН8/0,080-6 АН8/0,085-6 АН8/0,100-6 АН8У/0,080-6 АН8У/0,085-6 АН8У/0,100-6	АН9/0,085-6 АН9/0,100-6 АН9/0,105-6 АН9У/0,085-6 АН9У/0,100-6 АН9У/0,105-6
8	8 576	10 199	12 289
9	8 043	9 565	11 525
10	7 547	8 976	10 815
12	6 658	7 918	9 540
14	5 891	7 006	8 441
16	5 232	6 222	7 497
18	4 667	5 550	6 687
20	4 183	4 975	5 994
22	3 770	4 484	5 403
25	3 262	3 879	4 674
28	2 862	3 403	4 100
30	2 642	3 142	3 786
35	2 219	2 639	3 179
38	2 027	2 411	2 904
40	1 917	2 280	2 747
44	1 730	2 057	2 479
50	1 500	1 784	2 150
55	1 336	1 589	1 915
60	1 179	1 402	1 690
65	1 049	1 247	1 503
70	937	1 114	1 342
75	840	999	1 204
80	757	901	1 085
85	686	816	983
90	624	742	894
95	570	678	817
100	523	621	749
110	442	526	634
120	376	447	539
130	320	381	459
140	273	325	392
150	239	284	342
156	226	269	324

Графики зависимости удельной ёмкости от напряжения формовки низковольтной анодной фольги

Удельная ёмкость, мкФ/дм²

Номинальное напряжение, В

Удельная ёмкость низковольтных формованных фольг в зависимости от формовочного напряжения

U_Ф, В	Номинальная удельная ёмкость, мкФ/дм²
U_Ф, В	АН10/0,100-6 АН10/0,105-6 АН10/0,110-6 АН10У/0,100-6 АН10У/0,105-6 АН10У/0,110-6	АН11/0,110-6 АН11/0,115-6 АН11/0,120-6 АН11У/0,110-6 АН11У/0,115-6 АН11У/0,120-6
8	14577	17438
9	13671	16354
10	12828	15345
12	11316	13537
14	10013	11978
16	8892	10637
18	7932	9488
20	7110	8505
22	6408	7666
25	5544	6632
28	4864	5818
30	4491	5372
35	3771	4511
38	3445	4121
40	3259	3898
44	2940	3517
50	2550	3050
55	2271	2717
60	2004	2398
65	1783	2133
70	1592	1904
75	1428	1708
80	1287	1540
85	1166	1395
90	1061	1269
95	969	1159
100	888	1062
110	752	899
120	639	765
130	544	651
140	465	556
150	406	485
156	384	460

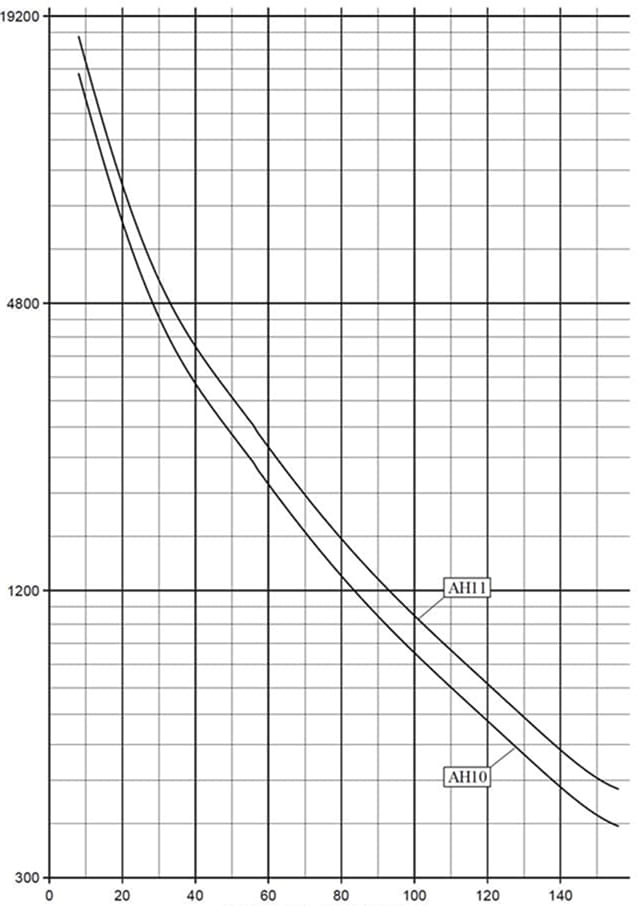

Графики зависимости удельной ёмкости от напряжения формовки низковольтной анодной фольги

Удельная ёмкость, мкФ/дм²

Номинальное напряжение, В

Удельная ёмкость низковольтных формованных фольг в зависимости от формовочного напряжения

U_Ф, В	Номинальная удельная ёмкость, мкФ/дм²
U_Ф, В	АН10/0,100-6 АН10/0,105-6 АН10/0,110-6	АН11/0,110-6 АН11/0,115-6 АН11/0,120-6
2.5	26 712	31 800
3	25 073	29 849
3.5	23 566	28 055
3.8	22 724	27 052
4	22 188	26 414
4.9	20 014	23 826
5.6	18 582	22 121
5.9	18 034	21 469
6.6	16 902	20 122
7.9	15 308	18 224

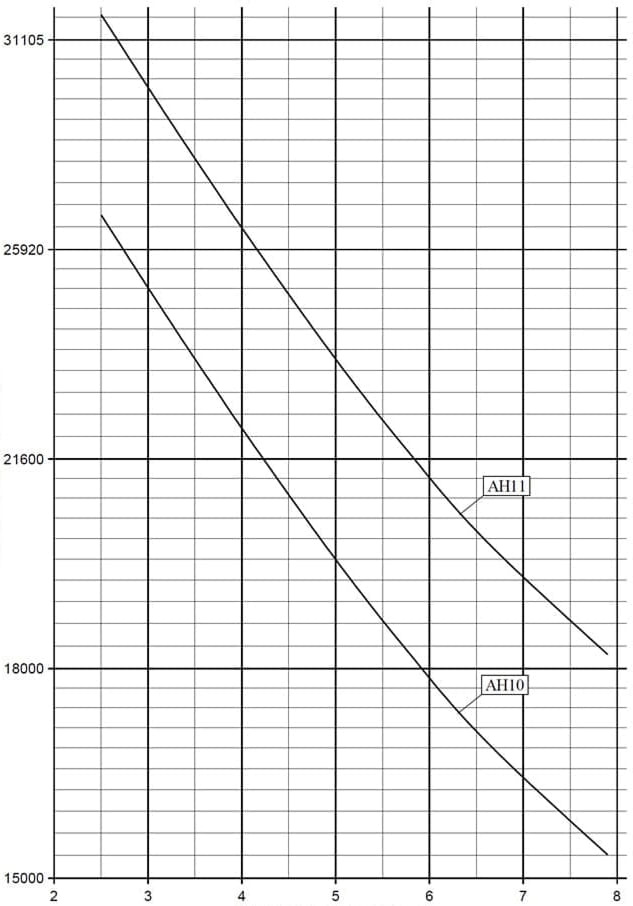

Графики зависимости удельной ёмкости от напряжения формовки низковольтной анодной фольги

Удельная ёмкость, мкФ/дм²

Номинальное напряжение, В

Механические характеристики формованных анодных низковольтных фольг

Марка фольги	Толщина, мм	Значение параметров		Номинальная масса фольги 1 м², г (±10%)
Марка фольги	Толщина, мм	Сопротивление разрыву, кгс/10 мм, не менее	Количество перегибов, не менее (r = (0,5±0,05) мм)	Номинальная масса фольги 1 м², г (±10%)
АН1/0,060	0.06	2.3	40	159.1
АН2/0,060		2.3	40	152.6
АН3/0,060		2.3	40	151
АН4/0,060; АН4У/0,060		2.1	35	146.3
АН5/0,060; АН5У/0,060		1.9	35	135.4
АН6/0,060; АН6У/0,060		1.7	35	133.3
АН1/0,075	0.075	2.5	40	199.7
АН2/0,075		2.5	40	193.1
АН3/0,075		2.5	40	191.5
АН4/0,075; АН4У/0,075		2.3	40	186.4
АН5/0,075; АН5У/0,075		2.1	40	175.5
АН6/0,075; АН6У/0,075		1.9	35	173.4
АН7/0,075; АН7У/0,075		1.7	35	169.1
АН1/0,080	0.08	2.7	35	209.4
АН2/0,080		2.7	35	207.5
АН3/0,080		2.7	35	205.6
АН4/0,080; АН4У/0,080		2.5	40	200.2
АН5/0,080; АН5У/0,080		2.3	40	189.3
АН6/0,080; АН6У/0,080		2.1	40	187.2
АН7/0,080; АН7У/0,080		1.9	35	182.8
АН8/0,080; АН8У/0,080		1.7	35	174.4
АН1/0,085	0.085	2.9	35	222.9
АН2/0,085		2.9	35	221.1
АН3/0,085		2.9	35	219.1
АН4/0,085; АН4У/0,085		2.7	40	214.3
АН5/0,085; АН5У/0,085		2.5	40	202.8
АН6/0,085; АН6У/0,085		2.3	40	201.3
АН7/0,085; АН7У/0,085		2.1	40	197
АН8/0,085; АН8У/0,085		1.9	35	188.6
АН9/0,085; АН9У/0,085		1.7	35	172.6
АН1/0,100	0.1	3.1	40	267.8
АН2/0,100		3.1	40	265.9
АН3/0,100		3.1	40	264
АН4/0,100; АН4У/0,100		2.9	40	258.5
АН5/0,100; АН5У/0,100		2.7	40	247.6
АН6/0,100; АН6У/0,100		2.5	40	245.5
АН7/0,100; АН7У/0,100		2.3	40	241.2
АН8/0,100; АН8У/0,100		2.1	40	232.8
АН9/0,100; АН9У/0,100		1.9	40	221
АН10/0,100; АН10У/0,100		1.7	35	196
АН9/0,105; АН9У/0,105	0.105	2	40	230.2
АН10/0,105; АН10У/0,105	0.105	1.7	35	199.9
АН10/0,110; АН10У/0,110	0.11	1.8	40	218.6
АН11/0,110; АН11У/0,110	0.11	1.6	35	186.1
АН11/0,115; АН11У/0,115	0.115	1.7	35	213.1
АН11/0,120; АН11У/0,120	0.12	1.8	35	227

Электрические параметры формованной низковольтной фольги

Контролируемые параметры	Напряжение формовки, В
Контролируемые параметры	U_Ф ≤ 100	U_Ф > 100
Максимальное напряжение U_М, В	≥ U_Ф
Время достижения 0,9 U_Ф, с	≤ (U_Ф• 0,2 +150)
Время достижения 0,9 U_Ф после гидратации, с	≤ 150
Ток утечки, мА/дм²	≤ 10	≤ 15
