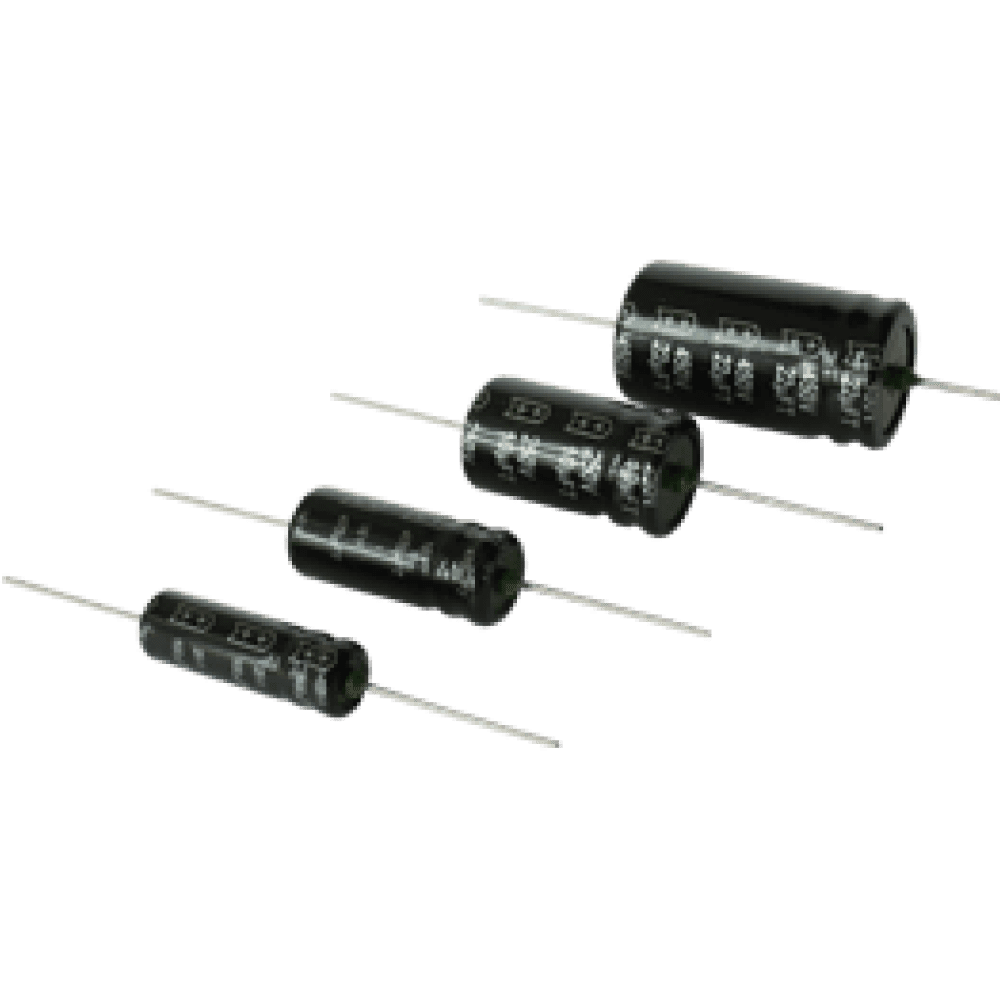

Основные технические данные
| Наименование | Значение |
|---|---|
| Номинальное напряжение, В | 6.3…450 |
| Номинальная ёмкость, мкФ | 1…4 700 |
| Кратковременное перенапряжение в течение 10с, В | 1.15 Uном (Uном=6.3…300) 1.1 Uном (Uном=350, 450) |
| Допускаемое отклонение ёмкости (25 °C, 50 Гц), % | +30…-10; +50…-10; ±20 |
| Повышенная температура среды Tокр, максимальное значение при эксплуатации, °С | +100 |
| Пониженная температура среды Tокр, минимальное значение при эксплуатации, °С | -60 |
1 — Изоляционный чехол
2 — Лакокрасочное покрытие
2 — Лакокрасочное покрытие
d= 0.8 ± 0.1 мм
для D= 9мм, 12мм, 14мм, 16мм
для D= 9мм, 12мм, 14мм, 16мм
d= 1 ± 0.1 мм
для D= 18мм, 21мм
для D= 18мм, 21мм
Lmax= L + 2.5мм
Надёжность конденсаторов
| Безотказность | Наработка tλ,ч, не менее | Интенсивность отказов конденсаторов, λ, 1/ч, не более |
|---|---|---|
| Предельно-допустимый режим (Uном, Tокр=70 °С) | 7 500 | 5x10-6 |
| Предельно-допустимый режим (0.67Uном, Tокр=100 °С) | 4 000 | 10-5 |
| Облегченный режим (0.5Uном, Tокр=50 °С) | 150 000 | 3x10-7 |
| Сохраняемость Гамма-процентный срок сохраняемости конденсаторов Tcy при y=95%, лет, не менее | 25 | |
Значения электрических параметров конденсаторов при поставке
| Uном, В | Cном, мкФ | tg δ, %, 25°C, 50 Гц, не более | Iут, мкА, 25°C, после 5 минут, не более | Z*, Ом, 25°C, не более | IR, A, 70°C, 50 Гц, не более |
|---|---|---|---|---|---|
| 6.3 | 47 | 25 | 15 | 2.40 | 0.027 |
| 6.3 | 100 | 25 | 22 | 1.80 | 0.064 |
| 6.3 | 220 | 25 | 23 | 1.30 | 0.116 |
| 6.3 | 470 | 25 | 39 | 0.60 | 0.210 |
| 6.3 | 1 000 | 25 | 73 | 0.32 | 0.405 |
| 6.3 | 2 200 | 25 | 235 | 0.24 | 0.709 |
| 6.3 | 4 700 | 25 | 344 | 0.18 | 0.890 |
| 16 | 22 | 20 | 17 | 3.6 | 0.038 |
| 16 | 47 | 20 | 25 | 2.1 | 0.046 |
| 16 | 100 | 20 | 25 | 1.12 | 0.100 |
| 16 | 220 | 20 | 45 | 0.7 | 0.200 |
| 16 | 470 | 20 | 85 | 0.45 | 0.300 |
| 16 | 1 000 | 20 | 252 | 0.21 | 0.500 |
| 16 | 2 200 | 20 | 375 | 0.17 | 0.900 |
| 25 | 10 | 20 | 15 | 3.90 | 0.024 |
| 25 | 22 | 20 | 20 | 2.40 | 0.040 |
| 25 | 47 | 20 | 21 | 1.60 | 0.070 |
| 25 | 100 | 20 | 35 | 0.80 | 0.136 |
| 25 | 220 | 20 | 65 | 0.60 | 0.223 |
| 25 | 470 | 20 | 210 | 0.47 | 0.360 |
| 25 | 1 000 | 20 | 310 | 0.30 | 0.600 |
| 25 | 2 200 | 20 | 469 | 0.11 | 1.170 |
| 63 | 4.7 | 20 | 15 | 3.80 | 0.023 |
| 63 | 10 | 20 | 22 | 3.00 | 0.032 |
| 63 | 22 | 20 | 23 | 2.00 | 0.060 |
| 63 | 47 | 20 | 39 | 1.20 | 0.100 |
| 63 | 100 | 20 | 73 | 0.60 | 0.187 |
| 63 | 220 | 20 | 235 | 0.45 | 0.320 |
| 63 | 470 | 20 | 344 | 0.23 | 0.550 |
| 63 | 1 000 | 20 | 500 | 0.16 | 1.000 |
| 100 | 2.2 | 10 | 14 | 8.20 | 0.015 |
| 100 | 4.7 | 10 | 19 | 4.90 | 0.028 |
| 100 | 10 | 10 | 30 | 4.40 | 0.045 |
| 100 | 22 | 10 | 32 | 2.10 | 0.077 |
| 100 | 47 | 10 | 55 | 1.80 | 0.140 |
| 100 | 100 | 10 | 110 | 1.60 | 0.300 |
| 160 | 1.0 | 10 | 24 | 18.0 | 0.008 |
| 160 | 2.2 | 10 | 30 | 12.0 | 0.018 |
| 160 | 4.7 | 10 | 40 | 6.8 | 0.030 |
| 160 | 10 | 10 | 45 | 3.5 | 0.059 |
| 160 | 22 | 10 | 100 | 2.3 | 0.120 |
| 160 | 47 | 10 | 220 | 1.3 | 0.200 |
| 250 | 4.7 | 10 | 35 | 4.8 | 0.05 |
| 250 | 10 | 10 | 75 | 3.0 | 0.10 |
| 250 | 22 | 10 | 165 | 2.4 | 0.19 |
| 250 | 47 | 10 | 350 | 1.7 | 0.32 |
| 300 | 4.7 | 10 | 40 | 5.1 | 0.050 |
| 300 | 10 | 10 | 90 | 3.2 | 0.110 |
| 300 | 22 | 10 | 198 | 1.7 | 0.225 |
| 300 | 47 | 10 | 420 | 1.2 | 0.400 |
| 350 | 2.2 | 10 | 43 | 19.0 | 0.030 |
| 350 | 4.7 | 10 | 49 | 7.6 | 0.060 |
| 350 | 10 | 10 | 105 | 3.9 | 0.125 |
| 350 | 22 | 10 | 230 | 1.8 | 0.250 |
| 450 | 2.2 | 10 | 49 | 21.0 | 0.040 |
| 450 | 4.7 | 10 | 63 | 15.0 | 0.073 |
| 450 | 10 | 10 | 135 | 4.0 | 0141 |
| 450 | 22 | 10 | 297 | 3.0 | 0.280 |
* Измерение полного сопротивления конденсаторов Z проводится на частоте 100 кГц для конденсаторов Cном ≤ 1 000мкФ, и на чаcтоте 10 кГц для конденсаторов Cном > 1 000 мкФ.
Допустимое значение номинального пульсирующего тока в зависимости от температуры и частоты вычисляют по формуле:
I = Iном × KT × KF ,
где Iном — допустимое значение номинального пульсирующего тока при температуре 70°C на частоте 50 Гц (см. таблицу «Значения электрических параметров конденсаторов»)
I = Iном × KT × KF ,
где Iном — допустимое значение номинального пульсирующего тока при температуре 70°C на частоте 50 Гц (см. таблицу «Значения электрических параметров конденсаторов»)
KT - коэффициент коррекции Iном в зависимости от температуры
| Tокр, °C | 25 | 40 | 50 | 60 | 70 | 85 | 125 |
|---|---|---|---|---|---|---|---|
| KT | 1.3 | 1.21 | 1.15 | 1.07 | 1.0 | 0.87 | 0.67 |
KF - коэффициент коррекции Iном в зависимости от частоты
| F, Гц | 50 | 100 | 300 | 600 | 1 000 | 10 000 | ≥50 000 |
|---|---|---|---|---|---|---|---|
| KF | 1 | 1.25 | 1.5 | 1.63 | 1.69 | 1.88 | 2.0 |
Габаритные размеры и масса конденсаторов
| Uном, В | 6.3 | 16 | 25 | 63 | 100 | 160 | 250 | 300 | 350 | 450 |
|---|---|---|---|---|---|---|---|---|---|---|
| Cном, мкФ | DxL,мм масса, г |
|||||||||
| 1.0 | 9x22 3.5 | |||||||||
| 2.2 | 9x22 3.5 | 9x22 3.5 | 12x30 7.4 | 12x35 8.6 |
||||||
| 4.7 | 9x22 3.5 | 9x22 3.5 | 9x30 4.5 | 12x25 6.1 | 12x30 7.4 | 14x30 9.8 | 14x35 10.6 |
|||
| 10 | 9x22 3.5 | 9x26 3.8 | 9x26 3.8 | 12x25 6.1 | 16x30 12.7 | 16x30 12.7 | 18x30 17.0 | 18x30 17.0 |
||
| 22 | 9x22 3.5 | 9x26 3.8 | 9x26 3.8 | 9x35 5.0 | 14x30 9.8 | 18x30 17.0 | 18x30 17.0 | 18x40 21.0 | 21x40 29.0 |
|
| 47 | 9x22 3.5 | 9x26 3.8 | 9x26 3.8 | 9x35 5.0 | 12x30 7.4 | 18x40 21.0 | 21x45 32.5 | 21x45 32.5 | ||
| 100 | 9x26 3.8 | 9x26 3.8 | 9x30 4.5 | 12x30 7.4 | 16x30 12.7 | |||||
| 220 | 9x26 3.8 | 9x30 4.5 | 12x25 6.1 | 16x30 12.7 | ||||||
| 470 | 12x25 6.1 | 12x30 7.4 | 14x30 9.8 | 18x40 21.0 | ||||||
| 1 000 | 14x30 9.8 | 16x30 12.7 | 18x30 17.0 | 21x45 32.5 | ||||||
| 2 200 | 18x30 17.0 | 18x40 21.0 | 21x40 29.0 | |||||||
| 4 700 | 21x40 29.0 | |||||||||
Зависимость отношения максимально допустимых рабочих напряжений конденсаторов от температуры среды
UT
Uном
Uном
T, °C
