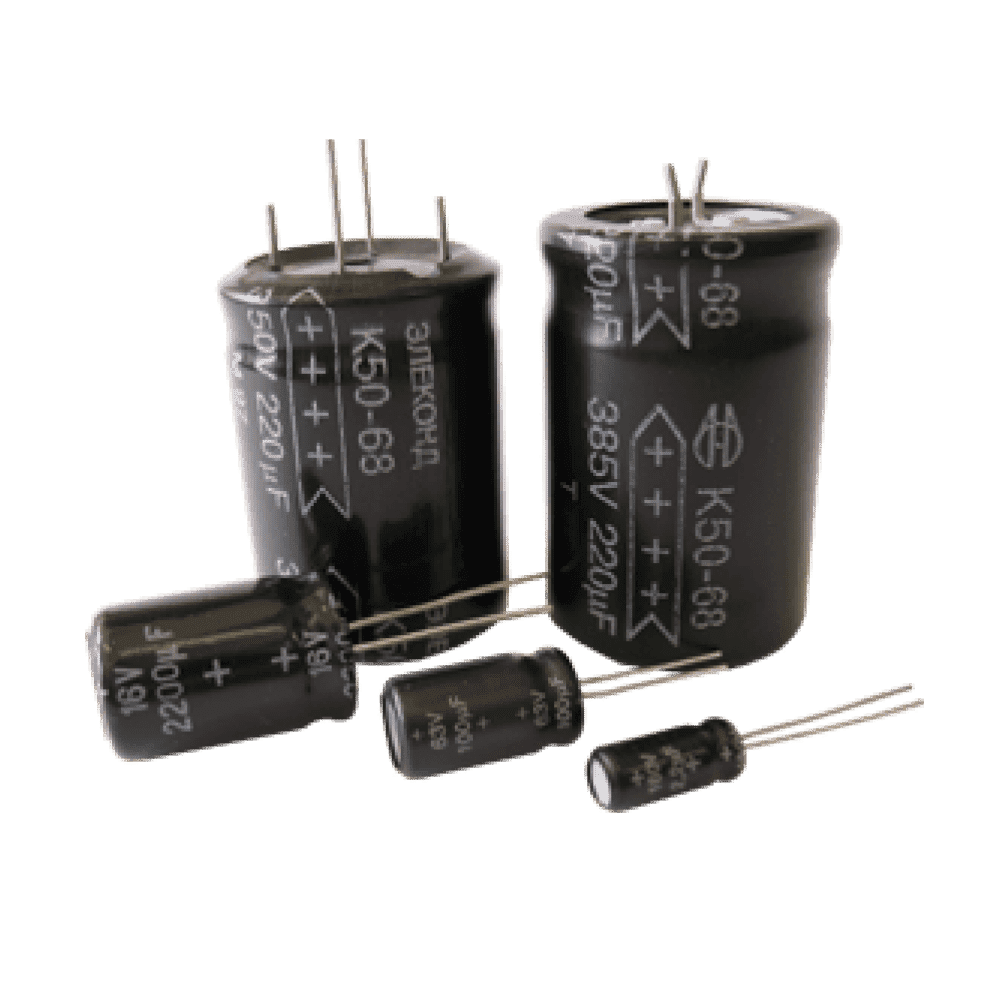

К50-68

Name: К50-68
Brand: АО «Элеконд»

ЕВАЯ.673541.003 ТУ

АЖЯР.673541.005 ТУ

Оксидно-электролитический алюминиевый конденсатор

elecond-market@elcudm.ru

+7 (34147) 2-99-89

elecond-market@elcudm.ru

+7 (34147) 2-99-89

Конденсаторы доступны
в интернет-магазинах:

Контакты

Изготавливаются с радиальными проволочными выводами, а также с крепёжными штырями и самофиксирующимися выводами. Находят применение при создании спецтехники, аудио- и видеотехники, автомобилестроении и т.д. Кроме стандартного исполнения, включает в себя высоковольтную и не полярную группы.

Предназначены для работы в цепях постоянного, пульсирующего тока и в импульсном режиме. Изготавливаются в климатическом исполнении В и УХЛ.

Конденсаторы стойкие к воздействию внешних факторов, установленных в ОСТ В 11 0027-84 для группы исполнения 3У с дополнениями и уточнениями в АЖЯР.673541.005 ТУ.

Рекомендуется использовать взамен К50-35, К50-38, К50-6.

Техническая информация

Информация по поставке

Контактная информация

Узнайте о сроках поставки, стоимости продукции или просто задайте интересующий вопрос

Основные технические данные

Наименование	Значение
Номинальное напряжение, В	6.3…450
Номинальная ёмкость, мкФ	1…15 000
Допускаемое отклонение ёмкости (25 °C, 50 Гц), %	+50 -10; ±20
Повышенная температура среды Tокр, максимальное значение при эксплуатации, °С	+85
Пониженная температура среды Tокр, минимальное значение при эксплуатации, °С	-40

Таблица тангенсов угла потерь

Uном, В	tg δ, %, 25 °C, 50 Гц, не более
	ЕВАЯ.673.541.003 ТУ		АЖЯР.673.541.005 ТУ
	Полярные	Неполярные	Полярные	Неполярные
6.3	40		30
16	30	30	20	30
25	30		20
40; 63	20		15
50		20		20
100; 160	15	15	15
250…450	10		10

Таблица полного сопротивления конденсаторов ёмкостью до 1 000 мкФ на частоте 100 кГц, свыше 1 000 мкФ на частоте 10 кГц

Uном, В	6.3	16	25	40	50	63	100	160	250	315	350	385	400	450
Cном, мкФ	Z, Ом, 25 °C, не более
1								24.0
2.2					7.0		8.8	17.8
3.3							7.6
4.7		5.0			6.0		6.3	13.8
10		5.0			5.5	5.0	4.4	7.6	5.5	6.2			6.0	6.0
22		5.0	4.5	4.4	5.5	3.8	2.6	2.6	2.0	2.8	1.8		2.5	2.0
33		4.8											1.0
47	6.2	4.5	2.2	2.0		1.0	1.9	0.4	1.0	0.7	0.7		1.0	1.5
100	2.5	4.0	1.2	1.0		0.6	0.85	0.32	0.35	0.5	0.5	0.8	0.8	0.8
150													0.8
220	1.8	0.8	0.8	0.5		0.3	0.6		0.3	0.4	0.25	0.4	0.4	0.4
330			0.6	0.45					0.25				0.25	0.25
470	1.8	0.55	0.3	0.25		0.2	0.16	0.3	0.28	0.3
1 000	0.4	0.25	0.15	0.15		0.12	0.12	0.2					0.15
2 200	0.2	0.15	0.09	0.08		0.06
4 700	0.1	0.09	0.06	0.05
10 000	0.06	0.06
15 000	0.04

Надёжность конденсаторов

Режимы и условия эксплуатации	Наработка t_λ,ч, не менее	Интенсивность отказов конденсаторов, λ, 1/ч, не более
Предельно-допустимый режим (Uном, Tокр=85°С)	1 000	5x10^-8
Предельно-допустимый режим (Uном, Tокр=70°С)	7 500
Облегченный режим (Uном, Tокр=55°С)	10 000
Облегченный режим (0.8Uном, Tокр=55°С)	15 000
Сохраняемость Гамма-процентный срок сохраняемости конденсаторов Tcy при y=99.5%, лет, не менее	15

Конденсаторы с укороченными выводами, с формованными выводами, стандартные

Рис. 1

С укороченными выводами

С формованными выводами

Стандартные

1 — Изоляционный чехол
2 — Положительный вывод

D’ = D + 1 max, мм
H’ = H + 2 max, мм

Клапан, обеспечивающий взрывоустойчивость конденсаторов Ø12 мм и более, расположен на дне корпуса.

По согласованию с потребителем допускается изготовление конденсаторов с длиной отрицательного вывода 16⁺⁴мм, при этом длина положительного вывода короче на 3 мм отрицательного вывода.

D	A ± 0.5	d ± 0.1
5…8	2.5	0.5
10	5	0.6
12…14	5	0.6
16…21	7.5	0.8
25…32	12.5	0.8

Габаритные размеры и масса конденсаторов
(Рисунок 1)

Uном, В	6.3	16	25	40	63	100	160	250	315	350	400	450
Cном, мкФ	DxH, мм масса, г
1							5x11 0.55
2.2						5x11 0.55	6.3x14 1
3.3						5x11 0.55
4.7		5x11 0.55				6.3x12 0.8	8x14 1.4
10					5x11 0.55	6.3x14 1.4	10x18 3.1	12x16 4	12x19 4.5		14x24 7	14x24 7
22			5x11 0.55	6.3x12 0.8	6.3x14 1	10x12 2.4	14x19 5.5	14x19 5.5	14x24 7	16x25 10	16x30 12	18x42 21
33		5x11 0.55									18x47 23
47	5x11 0.55	6.3x12 0.8	6.3x12 0.8	8x12 1.2	10x12 2.4	10x18 3.1	16x25 10	16x30 12	18x30 15	18x35 17	18x47 23	18x47 25
100	6.3x12 0.8	8x12 1.2	8x14 1.4	10x12 2.4	10x18 3.1	14x19 5.5	18x25 17	18x45 23	18x45 23	21x52 35
220	8x14 1.4	10x12 2.4	10x15 3.0	10x18 3.1	14x19 5.5	16x25 10		21x47* 33
330			12x19 4.5	14x19 5.5
470	10x12 2.4	10x18 3.1	12x19 4.5	14x19 5.5	16x25 10	18x35 17
1 000	12x19 4.5	14x19 5.5	14x24 7	16x25 10	18x35 17	21x47 33
2 200	14x24 7	16x25 10	18x30 15	18x40 21	21x47 33
4 700	16x30 12	18x35 17	21x42 30	21x47 33
10 000	18x45 23	21x42 30
15 000	21x47 33

* По согласованию с потребителем допускается поставлять с размером A=10мм

Номинал 250В х 10мкФ (приёмка ОТК) изготавливается также в габарите

10×18
3.1

Номинал 450В х 47мкФ изготавливается также в габарите

21×42
24.5

Номинал 250В х 220мкФ изготавливается также в габарите

21×54
35.0

Конденсаторы с крепёжными штырями

Рис. 2

Неизолированные

Изолированные

Клапан, обеспечивающий взрывоустойчивость может быть расположен на дне корпуса.

1 — Штыри крепёжные 2 — Клапан, обеспечивающий взрывоустойчивость 3 — Изоляционный чехол

Для D = 25 мм A = 12.5 мм
Для D = 32 мм A = 20 мм

Габаритные размеры и масса конденсаторов
(Рисунок 2)

Uном, В	160	250	315	350	400	450
Cном, мкФ	DxH, мм масса, г
100					25x50 41	25x55 45
150					25x50 45
220			25x55 45	32x45 65	32x55 74	32x60 80
330		32x50 77			32x70 94	32x70 94
470	25x50 41	32x55 74	32x67 90
1 000	32x67 90

Неполярные конденсаторы

Рис. 3

1 — Изоляционный чехол

D	A ± 0.5	d ± 0.1
6.3…8	2.5	0.5
10	5	0.6

H’ = H + 2 max
D’ = D + 1 max

Uном, В	16	50	100	160
Cном, мкФ	DxH, мм масса, г
2.2		6.3x12 0.85
4.7	6.3x12 0.85	6.3x12 0.85	8x12 * 1.2	10x15 * 3.0
10	6.3x12 0.85	8x14 1.4
22	6.3x12 0.85	10x12 2.4

* Конденсаторы с номиналом 100В х 4.7мкФ и 160В х 4.7мкФ изготавливаются только по ЕВАЯ.673541.003 ТУ

Конденсаторы с самофиксирующимися выводами
(только ЕВАЯ.673.541.003 ТУ)

Рис. 4

Uном, В	350	385	400
Cном, мкФ	DxH, мм масса, г
100	21x54 41	25x50 45	25x50 45
220	32x45 65	32x50 72	32x50 80

Рис. 5

Cном, мкФ	Uном, В	D		H		Масса, г, не более
		номин.	пред. откл.	номин.	пред. откл.
1000	400	35	+1,0 -0,5	60	±2	107

Зависимость отношения максимально допустимых рабочих напряжений конденсаторов от температуры среды

Кодированное условное обозначение конденсаторов
(идентификационный номер (partnumber))

Конденсатор К50-68 – 160В – 1мкФ (±20) % –И– ЕВАЯ.673541.003ТУ
(K50-68FV-Q-105M-D5H11-PET-003-UHL)

1	1.1	2	3	4	5	6	7	8	9
Конденсатор K50-68	Ф	160B	1мкФ	±20%	D=5мм	H=11мм	PET	ЕВАЯ.673541.003ТУ	УХЛ
K50-68	FV	Q	105	M	D5	H11	PET	003	UHL

1. К50-68 – конденсатор К50-68

1.1 Вариант конструктивного исполнения

Код	UV	FV	CV
Вид вывода	с укороченными выводами (К)	с формованными выводами (Ф)	стандартный вывод

2. Код номинального напряжения

Код	B	E	G	S	K	N	Q	W	X	T	Y	U
Uном, В	6.3	16	25	40	63	100	160	250	315	350	400	450

3. Код номинальной ёмкости

Код	105	255	335	475	106	226	336	476
Cном, мкФ	1.0	2.2	3.3	4.7	10	22	33	47

Код	107	227	337	477	108	228	478	109	159
Cном, мкФ	100	220	330	470	1000	2200	4700	10000	15000

4. Код допуска по ёмкости

Код	M	T
Допуск, %	±20	+50 –10

5. Код диаметра конденсатора

Код	D5	D6Z3	D8	D10	D12	D14	D16	D18	D21
Диаметр, мм	5	6.3	8	10	12	14	16	18	21

6. Код высоты конденсатора

Код	H11	H12	H14	H15	H16	H18	H19	H24
Высота, мм	11	12	14	15	16	18	19	24

Код	H25	H30	H35	H40	H42	H45	H47	H52	H54
Высота, мм	25	30	35	40	42	45	47	52	54

7. Код изоляции

Код

Расшифровка

PET

Изолированные, упаковка в коробку для ручной сборки аппаратуры

PET-0

Неизолированные, упаковка в коробку для ручной сборки аппаратуры

8. Код ТУ

Код	Обозначение ТУ
003	ЕВАЯ.673541.003ТУ

9. Климатическое исполнение

Код	Расшифровка
В	Конденсаторы предназначенные для внутреннего монтажа с требованиями стойкости к повышенной влажности воздуха 98% при температуре 35°С
UHL	Конденсаторы предназначены для внутреннего монтажа с требованиями стойкости к повышенной влажности воздуха 98% при температуре 25°С (климатическое исполнение УХЛ)

Конденсатор К50-68 – 400В – 100мкФ (±20) % –И– ЕВАЯ.673541.003ТУ
(K50-68В -Y- 107M-D25H50-PET-003-UHL)

1	2	3	4	5	6	7	8	9
Конденсатор K50-68	400В	100мкФ	±20%	D=25мм	H=50мм	PET	ЕВАЯ.673541.003ТУ	УХЛ
K50-68	Y	107	M	D25	H50	PET	003	UHL

1. К50-68 – конденсатор К50-68

2. Код номинального напряжения

Код	Q	W	X	T	Y	U
Uном, В	160	250	315	350	400	450

3. Код номинальной ёмкости

Код	107	157	227	337	477	108
Cном, мкФ	100	150	220	330	470	1000

4. Код допуска по ёмкости

Код	M	T
Допуск, %	±20	+50 –10

5. Код диаметра конденсатора

Код	D25	D32
Диаметр, мм	25	32

6. Код высоты конденсатора

Код	H45	H50	H55	H60	H67	H70
Высота, мм	45	50	55	60	67	70

7. Код изоляции

Код

Расшифровка

PET

Изолированные, упаковка в коробку для ручной сборки аппаратуры

PET-0

Неизолированные, упаковка в коробку для ручной сборки аппаратуры

8. Код ТУ

Код	Обозначение ТУ
003	ЕВАЯ.673541.003ТУ

9. Климатическое исполнение

Код	Расшифровка
В	Конденсаторы предназначенные для внутреннего монтажа с требованиями стойкости к повышенной влажности воздуха 98% при температуре 35°С
UHL	Конденсаторы предназначены для внутреннего монтажа с требованиями стойкости к повышенной влажности воздуха 98% при температуре 25°С (климатическое исполнение УХЛ)

Конденсатор К50-68 – 350В – 100мкФ (±20) % –И– ЕВАЯ.673541.003ТУ
(K50-68S-T-107M-D21H54-PET-003-UHL)

1	1.1	2	3	4	5	6	7	8	9
Конденсатор K50-68	C	350В	100мкФ	±20%	D=21мм	H=54мм	PET	ЕВАЯ.673541.003ТУ	УХЛ
K50-68	S	T	107	M	D21	H54	PET	003	UHL

1. К50-68 – конденсатор К50-68

1.1 Вариант конструктивного исполнения

Код	S
Вид вывода	cамофиксирующийся вывод (С)

2. Код номинального напряжения

Код	T	T85	Y
Uном, В	350	385	400

3. Код номинальной ёмкости

Код	107	227
Cном, мкФ	100	220

4. Код допуска по ёмкости

Код	M	T
Допуск, %	±20	+50 –10

5. Код диаметра конденсатора

Код	D21	D25	D32
Диаметр, мм	21	25	32

6. Код высоты конденсатора

Код	H45	H50	H54
Высота, мм	45	50	54

7. Код изоляции

Код

Расшифровка

PET

Изолированные, упаковка в коробку для ручной сборки аппаратуры

PET-0

Неизолированные, упаковка в коробку для ручной сборки аппаратуры

8. Код ТУ

Код	Обозначение ТУ
003	ЕВАЯ.673541.003ТУ

9. Климатическое исполнение

Код	Расшифровка
В	Конденсаторы предназначенные для внутреннего монтажа с требованиями стойкости к повышенной влажности воздуха 98% при температуре 35°С
UHL	Конденсаторы предназначены для внутреннего монтажа с требованиями стойкости к повышенной влажности воздуха 98% при температуре 25°С (климатическое исполнение УХЛ)

Конденсатор К50-68 – 16В – 4,7мкФ (±20) % – И – ЕВАЯ.673541.003ТУ
(K50-68-E-475M- D6Z3H12-PET-003-UHL-Np)

1	2	3	4	5	6	7	8	9	10
Конденсатор K50-68	16В	4.7мкФ	±20%	D=6.3мм	H=12мм	PET	ЕВАЯ.673541.003ТУ	УХЛ	Неполярные
K50-68	T	475	M	D6Z3	H12	PET	003	UHL	Np

1. К50-68 – конденсатор К50-68

2. Код номинального напряжения

Код	E	J
Uном, В	16	50

3. Код номинальной ёмкости

Код	225	475	106	226
Cном, мкФ	2.2	4.7	10	22

4. Код допуска по ёмкости

Код	M	T
Допуск, %	±20	+50 –10

5. Код диаметра конденсатора

Код	D6Z3	D8	D10
Диаметр, мм	6.3	8	10

6. Код высоты конденсатора

Код	H12	H14
Высота, мм	12	14

7. Код изоляции

Код	Расшифровка
PET	Изолированные, упаковка в коробку для ручной сборки аппаратуры

8. Код ТУ

Код	Обозначение ТУ
003	ЕВАЯ.673541.003ТУ

9. Климатическое исполнение

Код	Расшифровка
В	Конденсаторы предназначенные для внутреннего монтажа с требованиями стойкости к повышенной влажности воздуха 98% при температуре 35°С
UHL	Конденсаторы предназначены для внутреннего монтажа с требованиями стойкости к повышенной влажности воздуха 98% при температуре 25°С (климатическое исполнение УХЛ)

10. Вид конденсатора

Код	Расшифровка
Np	Неполярный

Пример условного обозначения при заказе

КОНДЕНСАТОР К50-68 — 6.3В — 100мкФ ±20% В Ф АЖЯР.673541.005 ТУ

КОНДЕНСАТОР К50-68Н — 16В — 10мкФ ±20% В АЖЯР.673541.005 ТУ

КОНДЕНСАТОР К50-68 — 160В — 1мкФ ±20% В ЕВАЯ.673541.003 ТУ
КОНДЕНСАТОР K50-68С – 400В – 1000мкФ ±20% – Р – И ЕВАЯ. 673541.003ТУ

При заказе конденсаторов номиналов 160В x 100мкФ и 450В x 47мкФ необходимо указывать габаритные размеры.
Пример:
КОНДЕНСАТОР К50-68 — 160В — 100мкФ ±20% В АЖЯР.673541.005 ТУ Ø18×25

Вас также могут заинтересовать другие конденсаторы общепромышленного назначения

Типы конденсаторов

Скачайте подробный каталог конденсаторов в формате PDF

Размер файла: 15 Мб

Продукция АО «Элеконд»

Автокомпоненты

— Свечи зажигания

— Резинотехнические изделия

— Автомобильная светотехника

Электротехническая продукция

— Многофункциональное устройство (МФУ)

К50-68

ЕВАЯ.673541.003 ТУ

АЖЯР.673541.005 ТУ
