К58-35-2,7В-680Ф

ЕВАЯ.673623.039ТУ

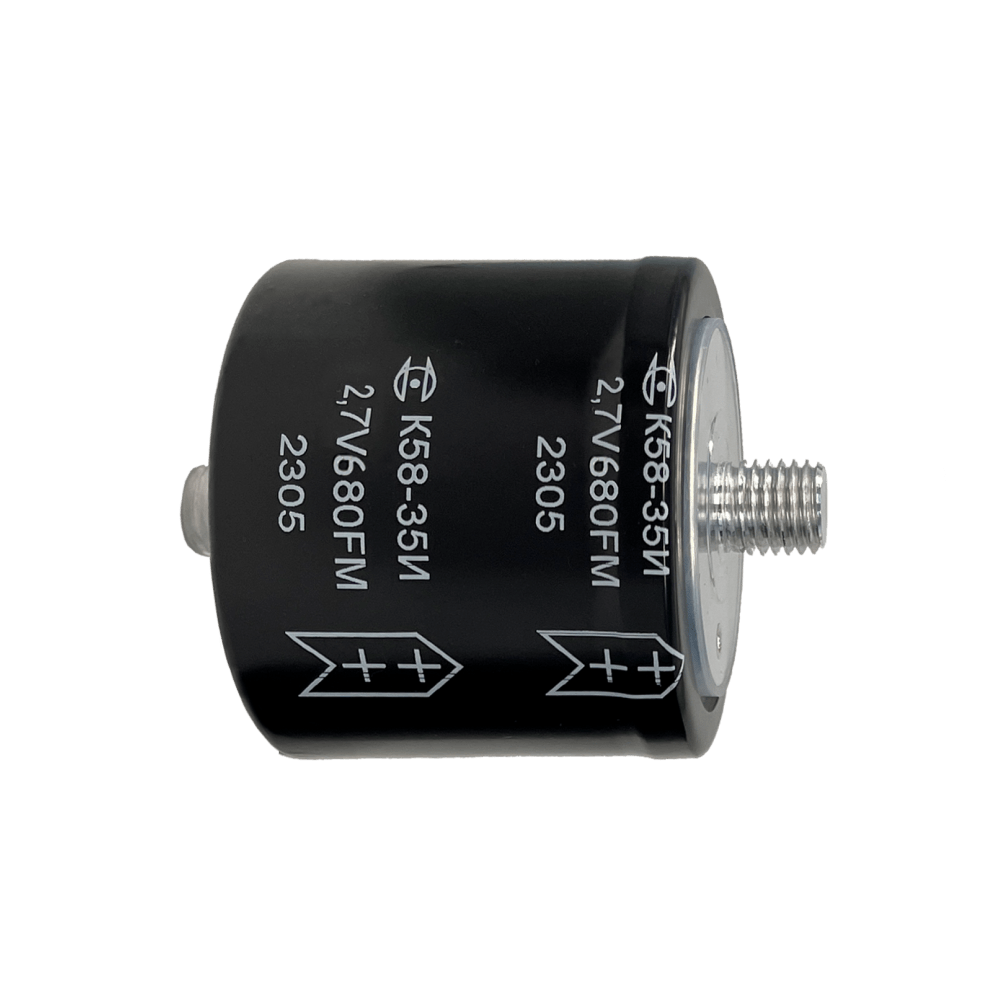

Суперконденсатор (ионистор) 2,7 вольт 680 фарад

elecond.supercapacitor@elcudm.ru

+7 (34147) 4-25-01

➦ Перейти к серии К58-35

3124,42 ₽

без НДС

Наличие на складе:
На дату:

Техническая информация

Информация по поставке

Контактная информация

Техническая библиотека

Основные технические данные

Номинальное напряжение

2,7 В

Предельно-допустимое перенапряжение

2,85 В

Номинальная ёмкость

680 Ф

Допускаемое отклонение ёмкости

±20 %

ЭПС (ESR_DC), не более

0,8 мОм

Предельный разрядный ток ¹

680 А

Максимальный ток при ΔT = 15°C ²

54 А

Максимальный ток при ΔT = 40°C

88 А

Ток утечки, не более ³

1,5 мА

Масса, не более

220 г

Диаметр (D)

60,8±2 мм

Высота (H)

80±2 мм

¹ Разрядка в течение 1сек. от U_ном до ½ U_ном

² ΔT - разница температур между корпусом конденсатора и температурой окружающей среды, равной 25°C

³ при T = +25(±1) °C (72ч)

Температура
Рабочая температура, °C	-40 ... 65°C при напряжении 2,7 В
Изменение параметров конденсаторов при температуре минус 40°C	уменьшение ёмкости не более чем на 30%, увеличение ЭПС (ESR_DC) не более чем в 10 раз

Наработка и хранение

Наработка
65°C, потенциостатический режим U_ном = 2,7 В	1500 ч	уменьшение ёмкости не более чем на 30%, увеличение ЭПС (ESR_DC) не более чем в 2 раза
25°C, потенциостатический режим pпри U_ном = 2,7В	10 лет
25°C, циклический режим: зарядка до U_ном - разрядка до 1/2 U_ном током из расчёта 10 мА на 1 Ф	1 000 000 циклов

Хранение
25°C, в разряженном состоянии *	10 лет
Иpменение параметров при хранении	уменьшение ёмкости не более чем на 30%, увеличение ЭПС (ESR_DC) не более чем в 3 раза

* в упаковке производителя в условиях отапливаемых хранилищ, хранилищ с кондиционированием воздуха, а также вмонтированных в защищённую аппаратуру или находящихся в защищённом компоненте ЗИП во всех местах хранения. Гарантийный срок исчисляется с даты изготовления конденсаторов.

Стойкость к внешним воздействующим факторам

Требования стойкости к внешним воздействующим факторам
Синусоидальная вибрация	Диапазон частот, Гц	10-500
Синусоидальная вибрация	Амплитуда ускорения, м/с² (g)	50 (5,0)
Механический удар одиночного действия	Пиковое ударное ускорение, м/с² (g)	10 000 (1000)
Механический удар одиночного действия	Длительность действия ударного ускорения, мс	0,1-2,0
Механический удар многократного действия	Пиковое ударное ускорение, м/с² (g)	150 (15)
Механический удар многократного действия	Длительность действия ударного ускорения, мс	2-15
Изменение параметров после воздействия фактора	уменьшение ёмкости не более чем на 10%, увеличение ЭПС (ESR_DC) не более чем в 1,5 раза

Габаритный чертёж

Габаритные размеры
Диаметр (D)	60,8±2 мм
Диаметр (D1)	60±2 мм
Высота (H)	80±2 мм
Высота (H1)	52±2 мм
Масса, не более	220 г

Условные обозначения

КОНДЕНСАТОР К58-35 — 2,7В — 680Ф ±20% ЕВАЯ.673623.039ТУ (с хомутом)
КОНДЕНСАТОР К58-35 — 2,7В — 680Ф ±20% — И — ЕВАЯ.673623.039ТУ

К58-35 - тип конденсатора;
2,7В - номинальное напряжение;
680Ф - номинальная ёмкость;
±20% - отклонение ёмкости;
«И» – очехление трубкой изолирующей;
ЕВАЯ.673623.039ТУ – обозначение технических условий;
формулировка «с хомутом» – при заказе конденсаторов в комплекте с хомутом.

Зарубежные аналоги

Заменяемый зарубежный аналог (partnumber)	Изготовитель	Напряжение, В	Ёмкость, Ф
LSUC 002R7C 0650F EA	LS Materials	2.7	650
SCCY83B607SLBLE	AVX	2.7	600
SCCY85B607SLBLE	AVX	2.7	600
SCCY1KB707SLBLE	AVX	2.7	700
ESHSR-0650C0-002R7A5T	Nesscap	2.7	650
ESHSR-0650C0-002R7A5	Nesscap	2.7	650
BCAP0600 P270 S18	Maxwell	2.7	600
SCE0600C0-0002R7SHZ	SPSCAP	2.7	600
SCE0600C0-0002R7SPD	SPSCAP	2.7	600
SCE0720C0-0002R7SPD	SPSCAP	2.7	720
SCE0800C0-0002R7SPD	SPSCAP	2.7	800
SCE0700C0-0002R7TCZ	SPSCAP	2.7	700
SCP0650C0-0002R7WLH	SPSCAP	2.7	650
SCP0650C0-0002R7STA	SPSCAP	2.7	650
LSUC 002R7C 0650F NH	LS MATERIALS	2.7	650
CDCM0800C0-0002R7SPD	SPSCAP	2.7	800
TPLH-3R0/650SL60X51	TECATE	3	650
TPLH-2R7/650SL60X51	TECATE	2.7	650
HP-2R7-J727UCJ60	KAMCAP	2.7	720
HP-2R7-J807UNJ34	KAMCAP	2.7	800
C46W-3R0-0600	SECH	3	600
GTSP-2R7-607ZP	GTCAP	2.7	600
GTSP-2R7-607ZS	GTCAP	2.7	600
GTSP-2R7-657ZW	GTCAP	2.7	650
GTSPP-2R7-657ZS	GTCAP	2.7	650
SEZ2R7S657	CSDWELL	2.7	650
SEC2R7S657	CSDWELL	2.7	650
HCAP-P 2R7 657	HCCCap	2.7	650
ZNP657V2R7CS	DIN Electronics	2.7	650
CSD03CP2R7657JC50XE(-M)	Torch	2.7	650
CSD03MT2R7657JC50XE(-M)	Torch	2.7	650
CSD03LT2R7657JC50XE (-M)	Torch	2.7	650
CSD03CP2R7657KC50XE (-M)	Torch	2.7	650
CSD03MT2R7657KC50XE (-M)	Torch	2.7	650
CSD03LT2R7657KC50XE(-M)	Torch	2.7	650
CNP650P270	CDA	2.7	650
CNP650P270	CDA	2.7	650
CNP650P300	CDA	3	650
CNP650P300	CDA	3	650
