Номинальное напряжение
2,7 В
Предельно-допустимое перенапряжение
2,85 В
Номинальная ёмкость
2200 Ф
Допускаемое отклонение ёмкости
±20 %
ЭПС (ESRDC), не более
0,35 мОм
Предельный разрядный ток 1
1500 А
Максимальный ток при ΔT = 15°C 2
110 А
Максимальный ток при ΔT = 40°C
170 А
Ток утечки, не более 3
4,2 мА
Масса, не более
400 г
Диаметр (D)
60,8±2 мм
Высота (H)
130±2 мм
1
Разрядка в течение 1сек. от Uном до ½ Uном
2
ΔT - разница температур между корпусом конденсатора и температурой окружающей среды, равной 25°C
3
при T = +25(±1) °C (72ч)
Температура |
|
|---|---|
Рабочая температура, °C | -40 ... 65°C при напряжении 2,7 В |
Изменение параметров конденсаторов при температуре минус 40°C | |
Наработка |
||
|---|---|---|
65°C, потенциостатический режим Uном = 2,7 В | 1500 ч | уменьшение ёмкости не более чем на 30%, увеличение ЭПС (ESRDC) не более чем в 2 раза |
25°C, потенциостатический режим pпри Uном = 2,7В | 10 лет | |
25°C, циклический режим: зарядка до Uном - разрядка до 1/2 Uном током из расчёта 10 мА на 1 Ф | 1 000 000 циклов | |
Хранение |
|
|---|---|
25°C, в разряженном состоянии * | 10 лет |
Иpменение параметров при хранении | уменьшение ёмкости не более чем на 30%, увеличение ЭПС (ESRDC) не более чем в 3 раза |
* в упаковке производителя в условиях отапливаемых хранилищ, хранилищ с кондиционированием воздуха, а также вмонтированных в защищённую аппаратуру или находящихся в защищённом компоненте ЗИП во всех местах хранения. Гарантийный срок исчисляется с даты изготовления конденсаторов.
Требования стойкости к внешним воздействующим факторам |
||
|---|---|---|
Синусоидальная вибрация | Диапазон частот, Гц | 10-500 |
Амплитуда ускорения, | 50 (5,0) | |
Механический удар одиночного действия | Пиковое ударное ускорение, | 10 000 (1000) |
Длительность действия ударного ускорения, мс | 0,1-2,0 | |
Механический удар многократного действия | Пиковое ударное ускорение, | 150 (15) |
Длительность действия ударного ускорения, мс | 2-15 | |
Изменение параметров после воздействия фактора | уменьшение ёмкости не более чем на 10%, увеличение ЭПС (ESRDC) не более чем в 1,5 раза |
|
| Габаритные размеры | |
|---|---|
| Диаметр (D) | 60,8±2 мм |
| Диаметр (D1) | 60±2 мм |
| Высота (H) | 130±2 мм |
| Высота (H1) | 102±2 мм |
| Масса, не более | 400 г |

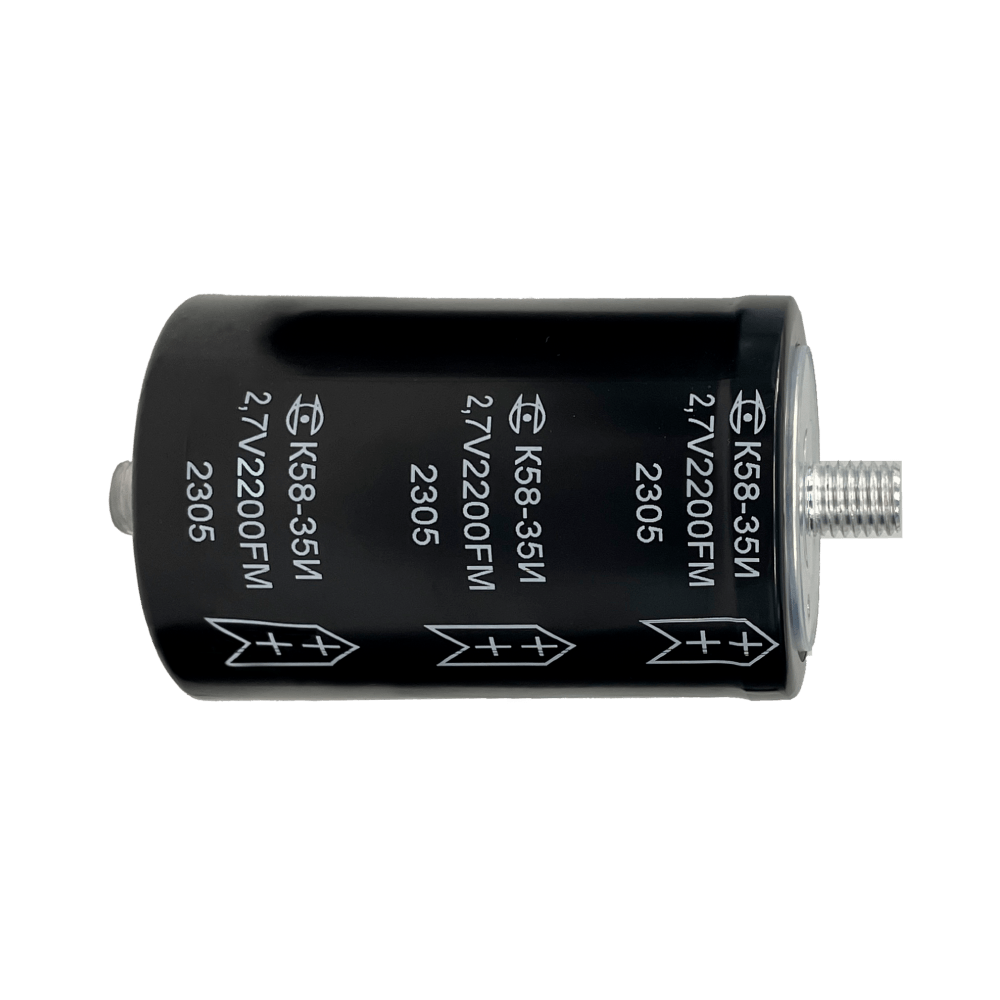

КОНДЕНСАТОР К58-35 — 2,7В — 2200Ф ±20% ЕВАЯ.673623.039ТУ (с хомутом)
КОНДЕНСАТОР К58-35 — 2,7В — 2200Ф ±20% — И — ЕВАЯ.673623.039ТУ
К58-35 - тип конденсатора;
2,7В - номинальное напряжение;
2200Ф - номинальная ёмкость;
±20% - отклонение ёмкости;
«И» – очехление трубкой изолирующей;
ЕВАЯ.673623.039ТУ – обозначение технических условий;
формулировка «с хомутом» – при заказе конденсаторов в комплекте с хомутом.
КОНДЕНСАТОР К58-35 — 2,7В — 2200Ф ±20% — И — ЕВАЯ.673623.039ТУ
К58-35 - тип конденсатора;
2,7В - номинальное напряжение;
2200Ф - номинальная ёмкость;
±20% - отклонение ёмкости;
«И» – очехление трубкой изолирующей;
ЕВАЯ.673623.039ТУ – обозначение технических условий;
формулировка «с хомутом» – при заказе конденсаторов в комплекте с хомутом.
| Заменяемый зарубежный аналог (partnumber) | Изготовитель | Напряжение, В | Ёмкость, Ф |
|---|---|---|---|
| LSUC 002R7C 2000F EA | LS Materials | 2.7 | 2000 |
| ESHSR-2000C0-002R7A5T | Nesscap | 2.7 | 2000 |
| ESHSR-2000C0-002R7A5 | Nesscap | 2.7 | 2000 |
| DRL208V0T61NA4 | Samxon | 2.7 | 2000 |
| DRL258V0T61YA4 | Samxon | 2.7 | 2500 |
| SCP2000C0-0002R7WLH | SPSCAP | 2.7 | 2000 |
| SCP2000C0-0002R7STA | SPSCAP | 2.7 | 2000 |
| LSUC 002R7C 2000F NH | LS MATERIALS | 2.7 | 2000 |
| SP-2R7-242-SCYM | Shenmao | 2.7 | 2400 |
| TPLH-3R0/2000SL60X102 | TECATE | 3 | 2000 |
| TPLH-2R7/2000SL60X102 | TECATE | 2.7 | 2000 |
| DH5U208W60102WD | Samwha | 2.7 | 2000 |
| HP-2R7-J208UNJ50 | KAMCAP | 2.7 | 2000 |
| HP-2R7-J248UNJ50 | KAMCAP | 2.7 | 2400 |
| C60W-3R0-2000 | SECH | 3 | 2000 |
| C60T-3R0-2000 | SECH | 3 | 2000 |
| GTSP-2R7-208ZW | GTCAP | 2.7 | 2000 |
| GTSPP-2R7-208ZS | GTCAP | 2.7 | 2000 |
| GTSPP-2R7-248ZS | GTCAP | 2.7 | 2400 |
| SEZ2R7S208 | CSDWELL | 2.7 | 2000 |
| SEC2R7S208 | CSDWELL | 2.7 | 2000 |
| HCAP-P 2R7 228 | HCCCap | 2.7 | 2200 |
| ZNP208V2R7CS | DIN Electronics | 2.7 | 2000 |
| CSD03CP2R7208JC53XE(-M) | Torch | 2.7 | 2000 |
| CSD03MT2R7208JC53XE(-M) | Torch | 2.7 | 2000 |
| CSD03LT2R7208JC53XE(-M) | Torch | 2.7 | 2000 |
| CSD03CP2R7208KC53XE(-M) | Torch | 2.7 | 2000 |
| CSD03MT2R7208KC53XE(-M) | Torch | 2.7 | 2000 |
| CSD03LT2R7208KC53XE(-M) | Torch | 2.7 | 2000 |
| CNP2000P270 | CDA | 2.7 | 2000 |
| CNP2000P270 | CDA | 2.7 | 2000 |
| CNP2000P300 | CDA | 3 | 2000 |
| CNP2000P300 | CDA | 3 | 2000 |
