Каталог продукции > Суперконденсаторы и модули на их основе > К58-35-2,7В-1000Ф

К58-35-2,7В-1000Ф

ЕВАЯ.673623.039ТУ

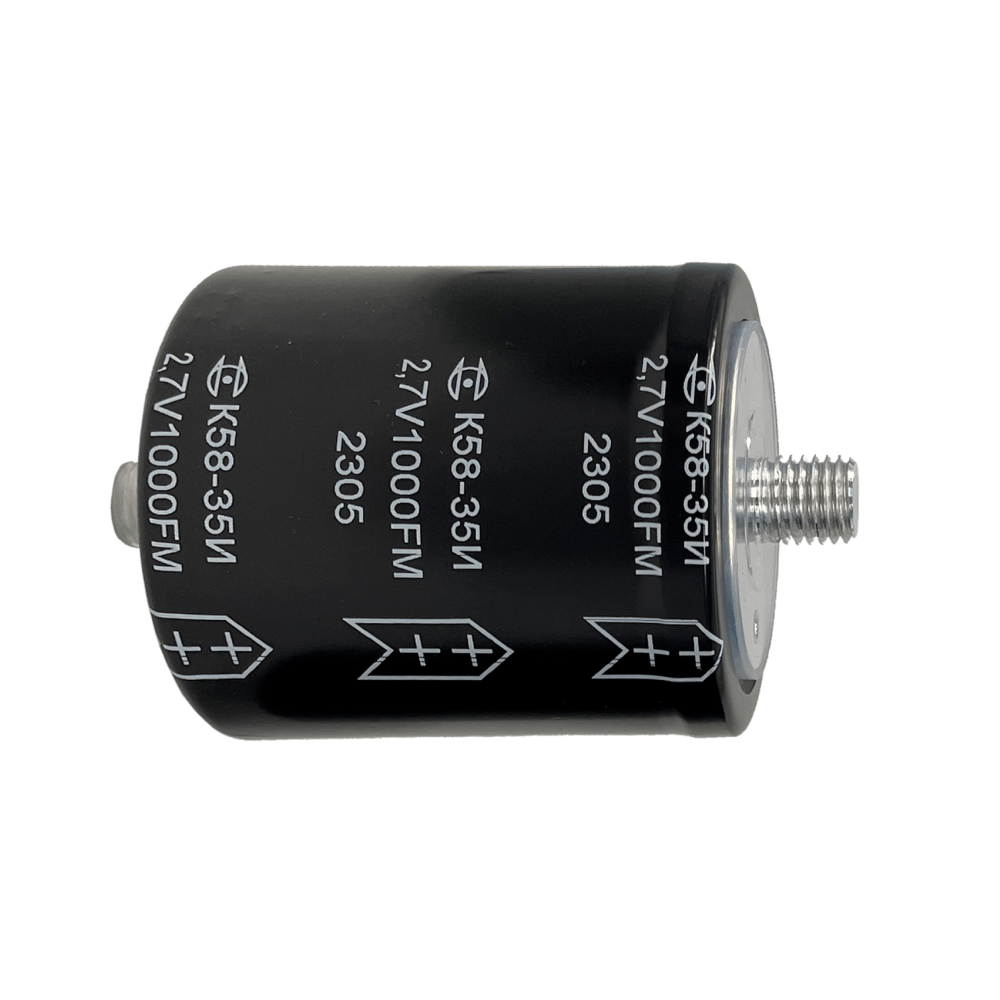

Суперконденсатор (ионистор) 2,7 вольт 1000 фарад

elecond.supercapacitor@elcudm.ru

+7 (34147) 2-99-93

➦ Перейти к серии К58-35

Выписка из реестра российской продукции Каталог ГИСП

3256,64 ₽

без НДС

Наличие на складе:
На дату:

Заменяемые зарубежные аналоги: Nesscap, LS Materials, Tecate, CDA, SPSCAP, Samxon, Shenmao

На основе суперконденсаторов К58-35 изготавливаются модули:
- МИП-4 с напряжением от 15 до 120 вольт.

Техническая информация

Информация по поставке

Контактная информация

Техническая библиотека

Основные технические данные

Номинальное напряжение

2,7 В

Предельно-допустимое перенапряжение

2,85 В

Номинальная ёмкость

1000 Ф

Допускаемое отклонение ёмкости

±20 %

ЭПС (ESR_DC), не более

0,58 мОм

Предельный разрядный ток ¹

930 А

Максимальный ток при ΔT = 15°C ²

70 А

Максимальный ток при ΔT = 40°C

110 А

Ток утечки, не более ³

2,9 мА

Масса, не более

300 г

Диаметр (D)

60,8±2 мм

Высота (H)

102±2 мм

¹ Разрядка в течение 1сек. от U_ном до ½ U_ном

² ΔT - разница температур между корпусом конденсатора и температурой окружающей среды, равной 25°C

³ при T = +25(±1) °C (72ч)

Температура
Рабочая температура, °C	-40 ... 65°C при напряжении 2,7 В
Изменение параметров конденсаторов при температуре минус 40°C	уменьшение ёмкости не более чем на 30%, увеличение ЭПС (ESR_DC) не более чем в 10 раз

Наработка и хранение

Наработка
65°C, потенциостатический режим U_ном = 2,7 В	1500 ч	уменьшение ёмкости не более чем на 30%, увеличение ЭПС (ESR_DC) не более чем в 2 раза
25°C, потенциостатический режим pпри U_ном = 2,7В	10 лет
25°C, циклический режим: зарядка до U_ном - разрядка до 1/2 U_ном током из расчёта 10 мА на 1 Ф	1 000 000 циклов

Хранение
25°C, в разряженном состоянии *	10 лет
Иpменение параметров при хранении	уменьшение ёмкости не более чем на 30%, увеличение ЭПС (ESR_DC) не более чем в 3 раза

* в упаковке производителя в условиях отапливаемых хранилищ, хранилищ с кондиционированием воздуха, а также вмонтированных в защищённую аппаратуру или находящихся в защищённом компоненте ЗИП во всех местах хранения. Гарантийный срок исчисляется с даты изготовления конденсаторов.

Стойкость к внешним воздействующим факторам

Требования стойкости к внешним воздействующим факторам
Синусоидальная вибрация	Диапазон частот, Гц	10-500
Синусоидальная вибрация	Амплитуда ускорения, м/с² (g)	50 (5,0)
Механический удар одиночного действия	Пиковое ударное ускорение, м/с² (g)	10 000 (1000)
Механический удар одиночного действия	Длительность действия ударного ускорения, мс	0,1-2,0
Механический удар многократного действия	Пиковое ударное ускорение, м/с² (g)	150 (15)
Механический удар многократного действия	Длительность действия ударного ускорения, мс	2-15
Изменение параметров после воздействия фактора	уменьшение ёмкости не более чем на 10%, увеличение ЭПС (ESR_DC) не более чем в 1,5 раза

Габаритный чертёж

Габаритные размеры
Диаметр (D)	60,8±2 мм
Диаметр (D1)	60±2 мм
Высота (H)	102±2 мм
Высота (H1)	74±2 мм
Масса, не более	300 г

Условные обозначения

КОНДЕНСАТОР К58-35 — 2,7В — 1000Ф ±20% ЕВАЯ.673623.039ТУ (с хомутом)
КОНДЕНСАТОР К58-35 — 2,7В — 1000Ф ±20% — И — ЕВАЯ.673623.039ТУ

К58-35 - тип конденсатора;
2,7В - номинальное напряжение;
1000Ф - номинальная ёмкость;
±20% - отклонение ёмкости;
«И» – очехление трубкой изолирующей;
ЕВАЯ.673623.039ТУ – обозначение технических условий;
формулировка «с хомутом» – при заказе конденсаторов в комплекте с хомутом.

Дополнительная информация

Заменяемый зарубежный аналог (partnumber)	Изготовитель	Напряжение, В	Ёмкость, Ф
LSUC 002R7C 1200F EA	LS Materials	2.7	1200
SCCY1AB857S3PBLE	AVX	2.7	850
SCCY1AB857SLBLE	AVX	2.7	850
ESHSR-1200C0-002R7A5T	Nesscap	2.7	1200
ESHSR-1200C0-002R7A5	Nesscap	2.7	1200
DRL128V0T680A4	Samxon	2.7	1200
SCP1200C0-0002R7WLH	SPSCAP	2.7	1200
SCP1200C0-0002R7STA	SPSCAP	2.7	1200
LSUC 002R7C 1200F NH	LS MATERIALS	2.7	1200
C271000R	Dongguan Gonghe	2.7	1000
C271000P	Dongguan Gonghe	2.7	1000
CHQ-2R7857R-TK	CDA	2.7	850
SP-2R7-122-SCYM	Shenmao	2.7	1200
TPLH-3R0/1200SL60X74	TECATE	3	1200
TPLH-2R7/1200SL60X74	TECATE	2.7	1200
DH5U128W60074WD	Samwha	2.7	1200
SC1200-270-ASC	LICAP	2.7	1200
HP-2R7-J108UNJ47	KAMCAP	2.7	1000
HP-2R7-J128UNJ49	KAMCAP	2.7	1200
C46W-3R0-1100	SECH	3	1100
GTSP-2R7-128ZW	GTCAP	2.7	1200
GTSPP-2R7-128ZS	GTCAP	2.7	1200
SEZ2R7S128	CSDWELL	2.7	1200
SEC2R7S128	CSDWELL	2.7	1200
HCAP-P 2R7 108	HCCCap	2.7	1000
DLM2R7907	Omoxi	2.7	900
ZNP128V2R7CS	DIN Electronics	2.7	1200
CSD03CP2R7128JC51XE (-M)	Torch	2.7	1200
CSD03MT2R7128JC51XE (-M)	Torch	2.7	1200
CSD03LT2R7128JC51XE (-M)	Torch	2.7	1200
CSD03CP2R7128KC51XE (-M)	Torch	2.7	1200
CSD03MT2R7128KC51XE(-M)	Torch	2.7	1200
CSD03LT2R7128KC51XE(-M)	Torch	2.7	1200
CNP1200P270	CDA	2.7	1200
CNP1200P270	CDA	2.7	1200
CNP1200P300	CDA	3	1200
CNP1200P300	CDA	3	1200
