Номинальное напряжение
2,7 В
Предельно-допустимое перенапряжение
2,85 В
Номинальная ёмкость
330 Ф
Допускаемое отклонение ёмкости
±20 %
ЭПС (ESRDC), не более
4 мОм
Предельный разрядный ток 1
179 А
Максимальный ток при ΔT = 15°C 2
19 А
Максимальный ток при ΔT = 40°C
31 А
Ток утечки, не более 3
1 мА
Масса, не более
80 г
Диаметр (D)
35±2 мм
Высота (H)
53±3 мм
1
Разрядка в течение 1сек. от Uном до ½ Uном
2
ΔT - разница температур между корпусом конденсатора и температурой окружающей среды, равной 25°C
3
при T = +25(±1) °C (72ч)
Температура |
|
|---|---|
Рабочая температура, °C | -40 ... 65°C при напряжении 2,7 В -40 ... 85°C при напряжении 2,3 В |
Изменение параметров конденсаторов при температуре минус 40°C | |
Наработка |
||
|---|---|---|
65°C, потенциостатический режим Uном = 2,7 В | 3000 ч | уменьшение ёмкости не более чем на 30%, увеличение ЭПС (ESRDC) не более чем в 2 раза |
25°C, потенциостатический режим pпри Uном = 2,7В | 10 лет | |
25°C, циклический режим: зарядка до Uном - разрядка до 1/2 Uном током из расчёта 10 мА на 1 Ф | 500 000 циклов | |
85°C, потенциостатический режим Uном = 2,3 В | 1500 ч | уменьшение ёмкости не более чем на 40%, увеличение ЭПС (ESRDC) не более чем в 3 раза |
Хранение |
|
|---|---|
25°C, в разряженном состоянии * | 10 лет |
Изменение параметров при хранении | уменьшение ёмкости не более чем на 30%, увеличение ЭПС (ESRDC) не более чем в 3 раза |
* в упаковке производителя в условиях отапливаемых хранилищ, хранилищ с кондиционированием воздуха, а также вмонтированных в защищённую аппаратуру или находящихся в защищённом компоненте ЗИП во всех местах хранения. Гарантийный срок исчисляется с даты изготовления конденсаторов.
Требования стойкости к внешним воздействующим факторам |
||
|---|---|---|
Синусоидальная вибрация | Диапазон частот, Гц | 10-500 |
Амплитуда ускорения, | 50 (5,0) | |
Механический удар одиночного действия | Пиковое ударное ускорение, | 10 000 (1000) |
Длительность действия ударного ускорения, мс | 0,1-2,0 | |
Механический удар многократного действия | Пиковое ударное ускорение, | 150 (15) |
Длительность действия ударного ускорения, мс | 2-15 | |
Изменение параметров после воздействия фактора | уменьшение ёмкости не более чем на 10%, увеличение ЭПС (ESRDC) не более чем в 1,3 раза |
|
| Габаритные размеры | |
|---|---|
| Диаметр (D) | 35±2 мм |
| Высота (H) | 53±3 мм |
| Расстояние между положительным и отрицательными выводами (А) | 22,5±1 мм |
| Расстояние между фиксирующими выводами (В) | 19,5±1 мм |
| Ширина вывода (b1) | 1,5±0,1 мм |
| Длина вывода (b2) | 6±2 мм |
| Масса, не более | 80 г |

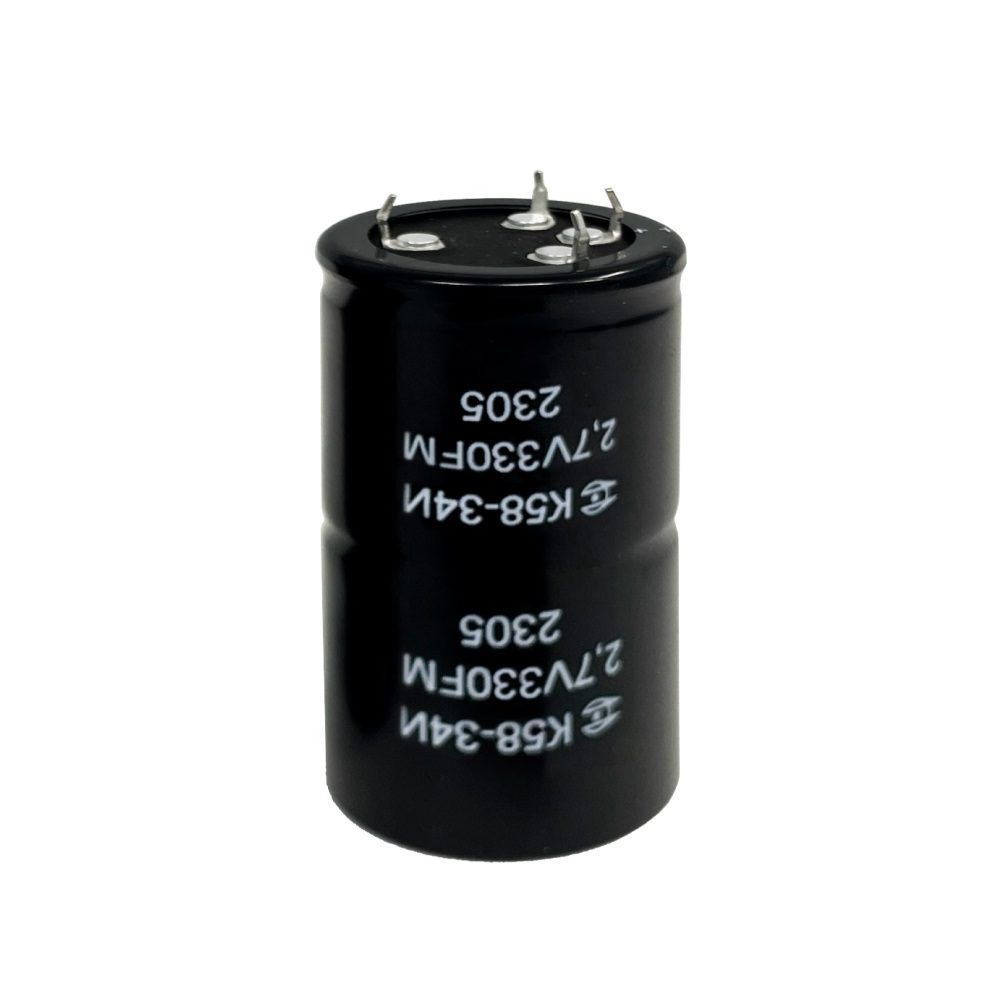

КОНДЕНСАТОР К58-34 — 2,7В — 330Ф ±20% — И — ЕВАЯ.673623.038ТУ (с хомутом)
КОНДЕНСАТОР К58-34 — 2,7В — 330Ф ±20% — И — ЕВАЯ.673623.038ТУ
К58-34 - тип конденсатора;
2,7В - номинальное напряжение;
330Ф - номинальная ёмкость;
±20% - отклонение ёмкости;
«И» – очехление трубкой изолирующей;
ЕВАЯ.673623.038ТУ – обозначение технических условий;
формулировка «с хомутом» – при заказе конденсаторов в комплекте с хомутом.
КОНДЕНСАТОР К58-34 — 2,7В — 330Ф ±20% — И — ЕВАЯ.673623.038ТУ
К58-34 - тип конденсатора;
2,7В - номинальное напряжение;
330Ф - номинальная ёмкость;
±20% - отклонение ёмкости;
«И» – очехление трубкой изолирующей;
ЕВАЯ.673623.038ТУ – обозначение технических условий;
формулировка «с хомутом» – при заказе конденсаторов в комплекте с хомутом.
| Заменяемый зарубежный аналог (partnumber) | Изготовитель | Напряжение, В | Ёмкость, Ф |
|---|---|---|---|
| СКФ-380-3В0 | Феникс | 3 | 380 |
| SCCY68B407SSBLE | AVX | 2.7 | 400 |
| SCCY66B367S3PBLE | AVX | 2.7 | 360 |
| SCCY73B407SLBLE | AVX | 2.7 | 400 |
| SCCY62B307SSB | AVX | 2.7 | 300 |
| SCCY68B407SSB | AVX | 2.7 | 400 |
| SCCY60B407SNB | AVX | 2.7 | 400 |
| XT3550-3R0287-R | Eaton | 3 | 275 |
| XT3560-3R0377-R | Eaton | 3 | 370 |
| XV3550-2R7307-R | Eaton | 2.7 | 300 |
| XV3560-2R7407-R | Eaton | 2.7 | 400 |
| ESHSR-0360C0-002R7A1 | Nesscap | 2.7 | 360 |
| ESHLR-0325C0-002R7A2 | Nesscap | 2.7 | 325 |
| BCAP0325 P270 S19 | Maxwell | 2.7 | 325 |
| BCAP0350 P270 S18 | Maxwell | 2.7 | 350 |
| BCAP0360 P270 S18 | Maxwell | 2.7 | 360 |
| DRL257S0TP55SC | Samxon | 2.7 | 250 |
| DRL357S0TQ60SC | Samxon | 2.7 | 350 |
| DRL357S0TQ60A5 | Samxon | 2.7 | 350 |
| VEC3R0367QG | VinaTech | 3 | 360 |
| VEC3R0387QG | VinaTech | 3 | 380 |
| VEC3R0407QG | VinaTech | 3 | 400 |
| VEC2R7367QG | VinaTech | 2.7 | 360 |
| VEC2R7407QG | VinaTech | 2.7 | 400 |
| VSCS 002R7 357 | Vitzrocell | 2.7 | 350 |
| 851617034001 | Wurth | 2.7 | 350 |
| SCE0360C0-0002R7SHA | SPSCAP | 2.7 | 360 |
| SCE0400C0-0002R7SHZ | SPSCAP | 2.7 | 400 |
| SCE0350C0-0002R7SPD | SPSCAP | 2.7 | 350 |
| SCE0360C0-0002R7SPZ | SPSCAP | 2.7 | 360 |
| SCE0400C0-0002R7SPZ | SPSCAP | 2.7 | 400 |
| LSUC 003R0L 0380F EA | LS MATERIALS | 3 | 380 |
| GY12R735060V357C | CAP-XX | 2.7 | 350 |
| GY12R735060V407C | CAP-XX | 2.7 | 400 |
| GY13R035060V357C | CAP-XX | 3 | 350 |
| GY13R035060V407C | CAP-XX | 3 | 400 |
| CHV-2R7257R-SS | CDA | 2.7 | 250 |
| CHV-2R7367R-SS | CDA | 2.7 | 360 |
| CHV-2R7367R-TW | CDA | 2.7 | 360 |
| CHV-2R7407R-TW | CDA | 2.7 | 400 |
| CHQ-2R7307R-SS | CDA | 2.7 | 300 |
| CHQ-2R7367R-SS | CDA | 2.7 | 360 |
| CHQ-2R7407R-SS | CDA | 2.7 | 400 |
| CHQ-2R7407R-TK | CDA | 2.7 | 400 |
| DGH357Q2R7 | Cornell Dubilier | 2.7 | 350 |
| DGH357Q2R7L | Cornell Dubilier | 2.7 | 350 |
| DGH407Q2R7 | Cornell Dubilier | 2.7 | 400 |
| DSF357Q3R0 | Cornell Dubilier | 3 | 350 |
| DSF407Q3R0 | Cornell Dubilier | 3 | 400 |
| 257DCN2R7SDP | Cornell Dubilier | 2.7 | 250 |
| 357DCN2R7M | Cornell Dubilier | 2.7 | 350 |
| 407DCN2R7Q | Cornell Dubilier | 2.7 | 400 |
| BRP003R0S367FB | Bigcap | 3 | 360 |
| BRP003R0C367FA | Bigcap | 3 | 360 |
| BRP003R0C367FB | Bigcap | 3 | 360 |
| CEBB2R7357Q350060E | JINPEI | 3 | 350 |
| CEBB2R7407Q350060E | JINPEI | 3 | 400 |
| CEBA2R7357Q350060E | JINPEI | 2.7 | 350 |
| CEBA2R7407Q350060E | JINPEI | 2.7 | 400 |
| SP-2R7-301-SRKM | Shenmao | 2.7 | 300 |
| SP-2R7-401-SSKM | Shenmao | 2.7 | 400 |
| SP-3R0-361-SSKM | Shenmao | 3 | 360 |
| SRP2R7S367 | SRT | 2.7 | 360 |
| SRP2R7S407 | SRT | 2.7 | 400 |
| CDCM0350C0-0002R7SPD | SPSCAP | 2.7 | 350 |
| TPLH-3R0/350SS35X61 | TECATE | 3 | 350 |
| TPLH-3R0/400SS35X66 | TECATE | 3 | 400 |
| TPLS-300/35X50F | TECATE | 2.7 | 300 |
| TPLS-400/35X60F | TECATE | 2.7 | 400 |
| DA0U307W35050HA | Samwha | 3 | 300 |
| DA0U367W35060HA | Samwha | 3 | 360 |
| DA0U407M35060HA | Samwha | 3 | 400 |
| DB5U307W35050HA | Samwha | 2.7 | 300 |
| DB5U367W35060HA | Samwha | 2.7 | 360 |
| DB5U407M35060HA | Samwha | 2.7 | 400 |
| SNL-300F2.7V3550 | Yellow Stone Corp | 2.7 | 300 |
| SNL-400F2.7V3560 | Yellow Stone Corp | 2.7 | 400 |
| SNV-400F3V3560 | Yellow Stone Corp | 3 | 400 |
| SC0370-270-RSS | LICAP | 2.7 | 370 |
| SC0370-300-RSS | LICAP | 3 | 370 |
| SC0350-270-RSS | LICAP | 2.7 | 350 |
| HP-2R7-J267VYJ31 | KAMCAP | 2.7 | 260 |
| HP-2R7-J267VYJ33 | KAMCAP | 2.7 | 260 |
| HP-2R7-J307VYJ32 | KAMCAP | 2.7 | 300 |
| HP-2R7-J307VYJ33 | KAMCAP | 2.7 | 300 |
| HP-2R7-J367UYJ33 | KAMCAP | 2.7 | 360 |
| HP-2R7-J407UYJ33 | KAMCAP | 2.7 | 400 |
| HP-2R7-J357UCJ45 | KAMCAP | 2.7 | 350 |
| HP-3R0-J367UYJ33 | KAMCAP | 3 | 360 |
| HP-3R0-J407UYJ33 | KAMCAP | 3 | 400 |
| LR-2R7-J307VYJ32 | KAMCAP | 2.7 | 300 |
| LR-2R7-J367UYJ32 | KAMCAP | 2.7 | 360 |
| LR-2R7-J367VYJ33 | KAMCAP | 2.7 | 360 |
| LR-2R7-J407UYJ33 | KAMCAP | 2.7 | 400 |
| C33S-3R0-0310 | SECH | 3 | 310 |
| C35S-3R0-0330 | SECH | 3 | 330 |
| C35S-3R0-0360 | SECH | 3 | 360 |
| UCZSS2R7337NSA300055E | ZTT | 2.7 | 330 |
| UCZSS2R7367NSL350060E | ZTT | 2.7 | 360 |
| UCZSS2R7407NSL350060E | ZTT | 2.7 | 400 |
| UCZSL2R7367NSL350060E | ZTT | 2.7 | 360 |
| UCZSL2R7407NSL350060E | ZTT | 2.7 | 400 |
| UCZSE2R7367NSL350060E | ZTT | 2.7 | 360 |
| UCZSE2R7407NSL350060E | ZTT | 2.7 | 400 |
| UCZSH3R0367NSL350060E | ZTT | 3 | 360 |
| UCZSH3R0407NSL350060E | ZTT | 3 | 400 |
| GTSP-2R7-407ZN | GTCAP | 2.7 | 400 |
| GTSP-27R-367ZP | GTCAP | 2.7 | 360 |
| GTSP-2R7-407ZP | GTCAP | 2.7 | 400 |
| GTSP-27R-367ZS | GTCAP | 2.7 | 360 |
| GTSP-2R7-407ZS | GTCAP | 2.7 | 400 |
| GTSPP-2R7-307ZS | GTCAP | 2.7 | 300 |
| GTSPP-2R7-407ZS | GTCAP | 2.7 | 400 |
| GTSP-2R7-407UN | GTCAP | 2.7 | 400 |
| GTSP-2R7-357UN4 | GTCAP | 2.7 | 350 |
| NL2R7307M3550 | Yec | 2.7 | 300 |
| NL2R7407M3560 | Yec | 2.7 | 400 |
| NV3R0407M3560 | Yec | 3 | 400 |
| BNDPS2R7357QSL350060E | Bainacap | 2.7 | 350 |
| BNDPS2R7407QSL350060E | Bainacap | 2.7 | 400 |
| SCCDPS2R7357QSL350060E | Bainacap | 3 | 350 |
| SCCDPS2R7407QSL350060E | Bainacap | 3 | 400 |
| SNN2R7S367 | CSDWELL | 2.7 | 360 |
| SNN2R7S407 | CSDWELL | 2.7 | 400 |
| SIS2R7S367 | CSDWELL | 2.7 | 360 |
| SIS2R7S407 | CSDWELL | 2.7 | 400 |
| HCAP-C 2R7 277 | HCCCap | 2.7 | 270 |
| HCAP-C 2R7 337 | HCCCap | 2.7 | 330 |
| HCAP-C 2R7 407 S | HCCCap | 2.7 | 400 |
| HCAP-C 2R7 407 M | HCCCap | 2.7 | 400 |
| SR2R7307Z-S | Heter | 2.7 | 300 |
| SR2R7367Z-S | Heter | 2.7 | 360 |
| SR2R7407Z-S | Heter | 2.7 | 400 |
| SCCDPS2R7357Q◊◊∆∆3560EE3 | Jianghai | 2.7 | 350 |
| SCCDPS2R7407Q◊◊∆∆3560EE3 | Jianghai | 2.7 | 400 |
| SCCDES3R0357Q◊◊∆∆3560EE3 | Jianghai | 3 | 350 |
| SCCDES3R0407Q◊◊∆∆3560EE3 | Jianghai | 3 | 400 |
| DL2R7367 | Omoxi | 2.7 | 360 |
| DL2R7407 | Omoxi | 2.7 | 400 |
| ZNP257V2R7SS | DIN Electronics | 2.7 | 250 |
| ZNP367V2R7SS | DIN Electronics | 2.7 | 360 |
| ZNP407V2R7SS | DIN Electronics | 2.7 | 400 |
| WUC2R7267F03000500100000RB | WEET | 2.7 | 260 |
| WUC2R7267F03500610100000RB | WEET | 2.7 | 260 |
| WUC2R7307F03500540100000RB | WEET | 2.7 | 300 |
| WUC2R7307F03500610100000RB | WEET | 2.7 | 300 |
| WUC2R7367F03500610100000RB | WEET | 2.7 | 360 |
| WUC2R7407F03500610100000RB | WEET | 2.7 | 400 |
| WUD3R8301F01600260075R | WEET | 2.7 | 300 |
| NL2R7307M3550 | YEC | 2.7 | 300 |
| NL2R7407M3560 | YEC | 2.7 | 400 |
| CSS2R7S2357MSRA500 | YST | 2.7 | 350 |
| CSD02CP2R7257KM05ST(-M) | Torch | 2.7 | 250 |
| CSD02MT2R7257KM05ST(-M) | Torch | 2.7 | 250 |
| CSD02CP2R7257MM05ST (-М) | Torch | 2.7 | 250 |
| CSD02MT2R7257MM05ST (-М) | Torch | 2.7 | 250 |
| CSD02CP2R7257KM05LT (-M) | Torch | 2.7 | 250 |
| CSD02MT2R7257KM05LT (-M) | Torch | 2.7 | 250 |
| CSD02CP2R7257MM05LT (-М) | Torch | 2.7 | 250 |
| CSD02LT2R7257KM05ST(-M) | Torch | 2.7 | 250 |
| CSD02LT2R7257MM05ST (-М) | Torch | 2.7 | 250 |
| CSD02LT2R7257KM05LT(-M) | Torch | 2.7 | 250 |
| CSD02LT2R7257MM05LT (-М) | Torch | 2.7 | 250 |
| CSD02MT2R7257MM05LT (-М) | Torch | 2.7 | 250 |
| CSD02CP2R7307KM04ST(-M) | Torch | 2.7 | 300 |
| CSD02MT2R7307KM04ST(-M) | Torch | 2.7 | 300 |
| CSD02CP2R7307MM04ST (-М) | Torch | 2.7 | 300 |
| CSD02MT2R7307MM04ST (-М) | Torch | 2.7 | 300 |
| CSD02CP2R7307KM04LT (-M) | Torch | 2.7 | 300 |
| CSD02MT2R7307KM04LT(-M) | Torch | 2.7 | 300 |
| CSD02CP2R7307MM04LT (-M) | Torch | 2.7 | 300 |
| CSD02LT2R7307KM04ST(-M) | Torch | 2.7 | 300 |
| CSD02LT2R7307MM04ST (-М) | Torch | 2.7 | 300 |
| CSD02LT2R7307KM04LT(-M) | Torch | 2.7 | 300 |
| CSD02LT2R7307MM04LT (-М) | Torch | 2.7 | 300 |
| CSD02MT2R7307MM04LT (-М) | Torch | 2.7 | 300 |
| CSD02CP2R7367KM06WT(-M) | Torch | 2.7 | 360 |
| CSD02MT2R7367KM06WT(-M) | Torch | 2.7 | 360 |
| CSD02CP2R7367MM06WT(-M) | Torch | 2.7 | 360 |
| CSD02MT2R7367MM06WT (-М) | Torch | 2.7 | 360 |
| CSD02CP2R7367KM06TT(-M) | Torch | 2.7 | 360 |
| CSD02MT2R7367KM06TT(-M) | Torch | 2.7 | 360 |
| CSD02CP2R7367MM06TT(-M) | Torch | 2.7 | 360 |
| CSD02LT2R7367KM06WT(-M) | Torch | 2.7 | 360 |
| CSD02LT2R7367MM06WT (-М) | Torch | 2.7 | 360 |
| CSD02LT2R7367KM06TT(-M) | Torch | 2.7 | 360 |
| CSD02LT2R7367MM06TT (-М) | Torch | 2.7 | 360 |
| CSD02MT2R7367MM06TT (-М) | Torch | 2.7 | 360 |
| CSD02CP2R7407KM07WT(-M) | Torch | 2.7 | 400 |
| CSD02MT2R7407KM07WT(-M) | Torch | 2.7 | 400 |
| CSD02CP2R7407MM07WT(-M) | Torch | 2.7 | 400 |
| CSD02MT2R7407MM07WT(-M) | Torch | 2.7 | 400 |
| CSD02CP2R7407KM07TT(-M) | Torch | 2.7 | 400 |
| CSD02MT2R7407KM07TT(-M) | Torch | 2.7 | 400 |
| CSD02CP2R7407MM07TT (-M) | Torch | 2.7 | 400 |
| CSD02LT2R7407KM07WT (-M) | Torch | 2.7 | 400 |
| CSD02LT2R7407MM07WT(-M) | Torch | 2.7 | 400 |
| CSD02LT2R7407KM07TT(-M) | Torch | 2.7 | 400 |
| CSD02LT2R7407MM07TT (-М) | Torch | 2.7 | 400 |
| CSD02MT2R7407MM07TT (-М) | Torch | 2.7 | 400 |
| CXP-3R0257R-TW | CDA | 3 | 250 |
| CXP-3R0357R-TW | CDA | 3 | 350 |
| CXP-3R0367R-TW | CDA | 3 | 360 |
| CXP-3R0387R-TW | CDA | 3 | 380 |
| CXP-3R0407R-TW | CDA | 3 | 400 |
| CHV-2R7257R-TW | CDA | 2.7 | 250 |
| CHV-2R7307R-TWX | CDA | 2.7 | 300 |
| CHV-2R7307R-TW | CDA | 2.7 | 300 |
| CHV-2R7307R-TW | CDA | 2.7 | 300 |
| CHV-2R7337R-TW | CDA | 2.7 | 330 |
| CHV-2R7357R-TW | CDA | 2.7 | 350 |
| CHV-2R7407R-TWX | CDA | 2.7 | 400 |
| CHQ-2R7357R-TW | CDA | 2.7 | 350 |
| CHQ-2R7407R-TW | CDA | 2.7 | 400 |
| CHQ-2R7307R-TW | CDA | 2.7 | 300 |
| CHQ-2R7367R-TW | CDA | 2.7 | 360 |
| CHQ-2R7407R-TW | CDA | 2.7 | 400 |
| CHQ-2R7407R-TWQ | CDA | 2.7 | 400 |
| CHQ-3R0307R-TW | CDA | 3 | 300 |
| CHQ-3R0367R-TW | CDA | 3 | 360 |
| CHQ-3R0407R-TW | CDA | 3 | 400 |
