Фольга анодная высоковольтная

Электромеханические характеристики травленых анодных высоковольтных фольг

Марка фольги	Толщина, мм	Значение параметров				Номинальная масса фольги 1 м², г (±10%)
		Номинальная ёмкость, мкФ/дм² при		Сопротивление разрыву, кгс/10 мм, не менее	Количество перегибов, не менее (r = (0,5±0,05) мм)
		U_Ф = 400 В	U_Ф= 520 В	Сопротивление разрыву, кгс/10 мм, не менее	Количество перегибов, не менее (r = (0,5±0,05) мм)
АВ1/0,080	0.08	17.3	‒	1.5	40	209.1
АВ2/0,080		29.5	‒	1.5	40	194.6
АВ3/0,080		35.4	‒	1.4	40	188.2
АВ4/0,080		41.1	‒	1.3	35	179
АВ5/0,080		49.6	‒	1.1	20	166.7
АВ6/0,080		58.7	‒	1.1	20	157.5
АВ1/0,100	0.1	17.3	‒	1.7	40	249.6
АВ2/0,100		29.5	‒	1.7	40	235.1
АВ3/0,100		35.4	‒	1.6	40	228.7
АВ4/0,100		41.1	‒	1.5	35	219.5
АВ5/0,100		49.6	‒	1.4	20	207.2
АВ6/0,100		58.7	‒	1.3	20	198
АВ7/0,100		74	‒	1.1	20	186.4
АВ8/0,105	0.105	‒	62	1.6	20	224.6
АВ6/0,110	0.11	58.7	‒	1.4	20	202.5
АВ7/0,110		74	‒	1.1	20	229.6
АВ8/0,110		85.3	62	1.1	20	239.9
АВ9/0,110		‒	72	1.6	20	233.7
АВ9/0,120	0.12	‒	72	1.8	40	242.8
АВ10/0,125	0.125	‒	82	1.8	40	243

Удельная ёмкость высоковольтных формованных фольг в зависимости от формовочного напряжения

U_Ф, В	Номинальная удельная ёмкость, мкФ/дм²
U_Ф, В	АВ1/0,080-3 АВ1/0,100-3	АВ2/0,080-3 АВ2/0,100-3	АВ3/0,080-3 АВ3/0,100-3
200	30.4	54.8	80.5
210	28.9	52.8	75.5
220	27.6	50.9	71
230	26.4	49	67
240	25.3	47.3	63.3
250	24.3	45.6	60
260	23.4	43.9	57
270	22.5	42.4	54.2
280	21.7	40.9	51.7
290	21	39.4	49.4
300	20.3	38	47.2
310	19.6	36.6	45.2
320	19	35.3	43.4
330	18.4	34.1	41.6
340	17.9	32.8	40
350	17.4	31.6	38.5
360	16.9	30.4	37.1
370	16.4	29.3	35.8
380	16	28.2	34.6
390	15.6	27.1	33.4
400	15.2	26.1	32.3

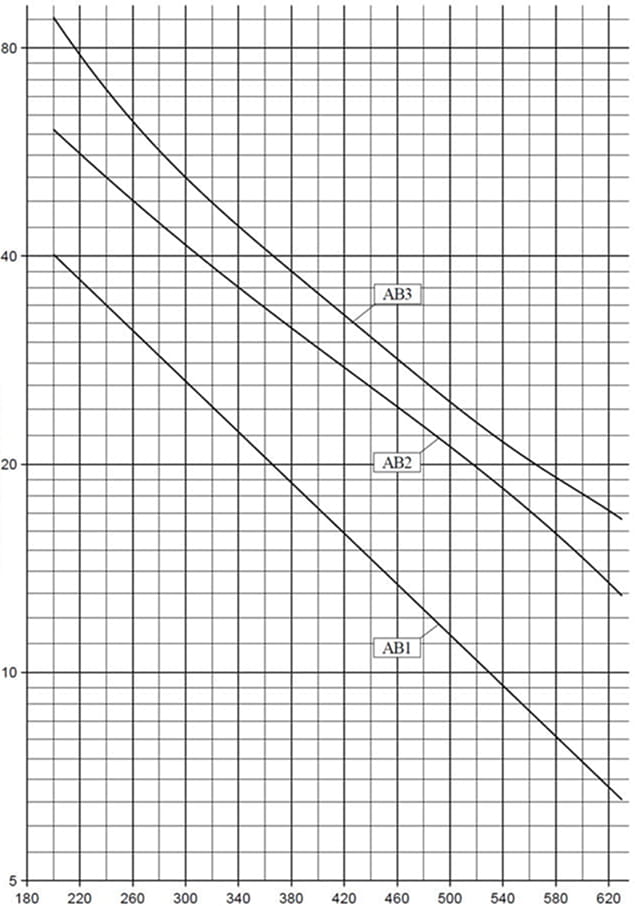

Графики зависимости удельной ёмкости от напряжения формовки высоковольтной анодной фольги

Удельная ёмкость, мкФ/дм²

Номинальное напряжение, В

Удельная ёмкость высоковольтных формованных фольг в зависимости от формовочного напряжения

U_Ф, В	Номинальная удельная ёмкость, мкФ/дм²
U_Ф, В	АВ1/0,080-4 АВ1/0,100-4	АВ2/0,080-4 АВ2/0,100-4	АВ3/0,080-4 АВ3/0,100-4
200	40.2	61	88.6
210	38.6	58.6	83.1
220	37	56.3	78.2
230	35.4	54.1	73.7
240	34	52	69.7
250	32.6	50	66
260	31.2	48.2	62.7
270	29.9	46.4	59.6
280	28.7	44.7	56.9
290	27.5	43.1	54.3
300	26.4	41.5	52
310	25.3	40	49.8
320	24.2	38.6	47.8
330	23.2	37.3	45.9
340	22.3	36	44.2
350	21.3	34.8	42.5
360	20.5	33.7	41
370	19.6	32.5	39.5
380	18.8	31.5	38
390	18	30.5	36.7
400	17.3	29.5	35.4
410	16.6	28.5	34.1
420	15.9	27.6	32.9
430	15.2	26.7	31.7
440	14.6	25.9	30.6
450	14	25	29.5
460	13.4	24.2	28.4
470	12.9	23.4	27.4
480	12.3	22.7	26.4
490	11.8	21.9	25.5
500	11.3	21.2	24.6
510	10.9	20.5	23.8
520	10.4	19.8	23
530	9.98	19.1	22.2
540	9.57	18.4	21.5
550	9.17	17.8	20.9
560	8.79	17.1	20.3
570	8.43	16.5	19.7
580	8.08	15.9	19.1
590	7.75	15.3	18.6
600	7.43	14.7	18.1
610	7.12	14.1	17.6
620	6.82	13.5	17.1
630	6.54	12.9	16.6

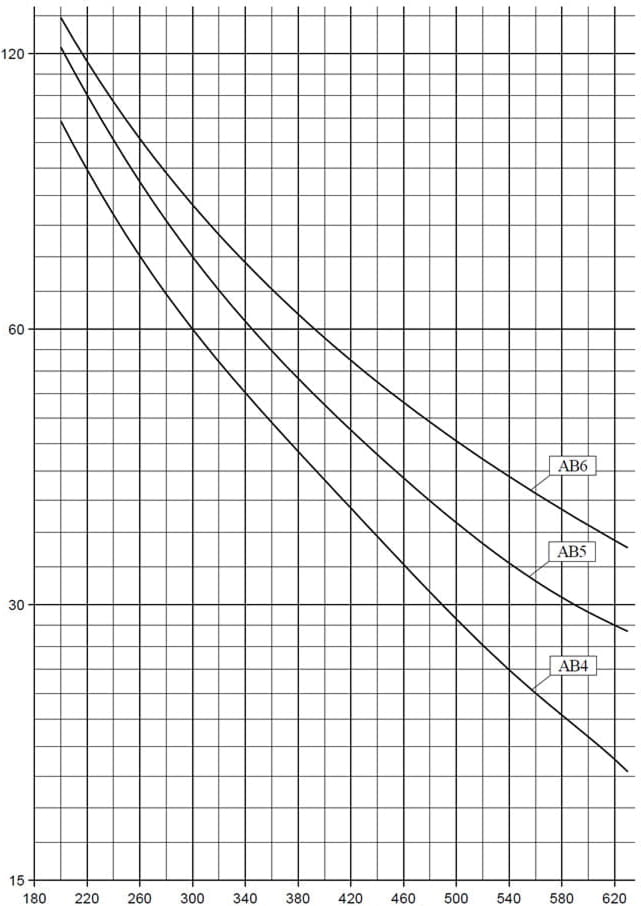

Графики зависимости удельной ёмкости от напряжения формовки высоковольтной анодной фольги

Удельная ёмкость, мкФ/дм²

Номинальное напряжение, В

Удельная ёмкость высоковольтных формованных фольг в зависимости от формовочного напряжения

U_Ф, В	Номинальная удельная ёмкость, мкФ/дм²
U_Ф, В	АВ4/0,080-4 АВ4/0,100-4	АВ5/0,080-4 АВ5/0,100-4	АВ6/0,080-4 АВ6/0,100-4 АВ6/0,110-4
200	101.3	122	131.4
210	95.2	114.8	124.2
220	89.6	108.1	117.6
230	84.6	102.1	111.7
240	80	96.6	106.3
250	75.9	91.5	101.4
260	72.1	86.9	96.9
270	68.7	82.7	92.7
280	65.5	78.8	88.9
290	62.7	75.3	85.3
300	60	72	82
310	57.5	69	79
320	55.3	66.2	76.1
330	53.1	63.6	73.4
340	51.1	61.2	70.9
350	49.2	58.9	68.6
360	47.4	56.8	66.4
370	45.7	54.9	64.3
380	44.1	53	62.3
390	42.6	51.3	60.5
400	41.1	49.6	58.7
410	39.6	48	57.1
420	38.3	46.6	55.5
430	36.9	45.1	54
440	35.6	43.8	52.6
450	34.4	42.5	51.2
460	33.2	41.3	49.9
470	32.1	40.1	48.7
480	31	39	47.5
490	29.9	37.9	46.4
500	28.9	36.9	45.3
510	28	35.9	44.3
520	27.1	35	43.3
530	26.3	34.1	42.3
540	25.5	33.3	41.4
550	24.7	32.6	40.5
560	24	31.8	39.7
570	23.4	31.2	38.9
580	22.7	30.6	38.1
590	22.1	30	37.4
600	21.5	29.5	36.6
610	20.9	29	36
620	20.3	28.5	35.3
630	19.7	28.1	34.6

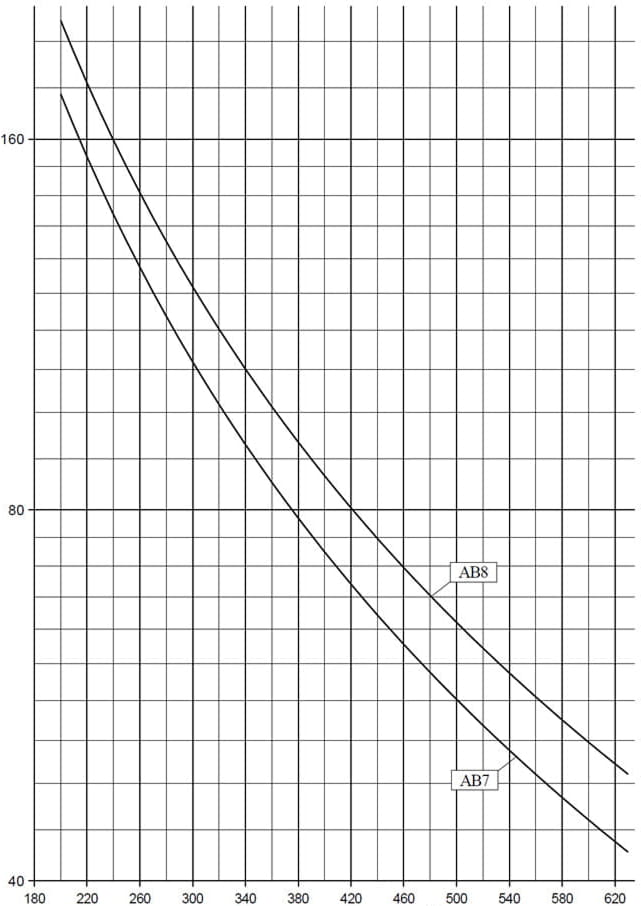

Графики зависимости удельной ёмкости от напряжения формовки высоковольтной анодной фольги

Удельная ёмкость, мкФ/дм²

Номинальное напряжение, В

Удельная ёмкость высоковольтных формованных фольг в зависимости от формовочного напряжения

U_Ф, В	Номинальная удельная ёмкость, мкФ/дм²
U_Ф, В	АВ7/0,100-4 АВ7/0,110-4	АВ8/0,110-4
200	174.1	199.7
210	163.9	188.1
220	154.8	177.7
230	146.5	168.2
240	139	159.7
250	132.2	151.9
260	125.9	144.7
270	120.2	138.2
280	114.9	132.1
290	110	126.6
300	105.5	121.4
310	101.3	116.6
320	97.4	112.1
330	93.8	108
340	90.4	104.1
350	87.2	100.5
360	84.2	97
370	81.4	93.8
380	78.8	90.8
390	76.3	88
400	74	85.3
410	71.7	82.7
420	69.6	80.3
430	67.6	78
440	65.7	75.8
450	63.9	73.8
460	62.2	71.8
470	60.6	69.9
480	59	68.2
490	57.6	66.5
500	56.1	64.8
510	54.8	63.3
520	53.5	61.8
530	52.2	60.3
540	51	59
550	49.9	57.7
560	48.8	56.4
570	47.7	55.2
580	46.7	54
590	45.8	52.9
600	44.8	51.8
610	43.9	50.8
620	43	49.8
630	42.2	48.8

Графики зависимости удельной ёмкости от напряжения формовки высоковольтной анодной фольги

Удельная ёмкость, мкФ/дм²

Номинальное напряжение, В

Удельная ёмкость высоковольтных формованных фольг в зависимости от формовочного напряжения

U_Ф, В	Номинальная удельная ёмкость, мкФ/дм²
U_Ф, В	АВ8/0,105-1 АВ8/0,110-1	АВ9/0,110-1 АВ9/0,120-1	АВ10/0,125-1
200	202	235	276
210	192	223	261
220	183	212	248
230	174	202	235
240	166	192	223
250	158	184	212
260	151	175	202
270	144	168	193
280	138	160	184
290	132	156	176
300	127	147	168
310	122	141	161
320	117	136	155
330	113	131	149
340	108	126	143
350	104	121	138
360	101	117	133
370	97.3	113	129
380	94	109	124
390	91	106	120
400	88.1	102	117
410	85.3	99.1	113
420	82.7	96	109
430	80.2	93.1	106
440	77.8	90.4	103
450	75.5	87.7	100
460	73.4	85.2	97.2
470	71.3	82.8	94.4
480	69.3	80.5	91.8
490	67.4	78.2	89.2
500	65.5	76.1	86.7
510	63.7	74	84.3
520	62	72	82
530	60.3	70.1	79.8
540	58.7	68.2	77.6
550	57.2	66.4	45.5
560	55.7	64.6	73.4
570	54.2	62.9	71.4
580	52.8	61.3	69.5
590	51.4	59.7	67.7
600	50.1	58.2	65.9
610	48.8	56.7	64.1
620	47.6	55.3	62.5
630	46.4	53.9	60.9
640	45.3	52.6	59.4
650	44.2	51.3	57.9
660	43.1	50.1	56.5
670	42.1	48.9	55.2
680	41.1	47.8	54
690	40.2	46.7	52.8
700	39.3	45.7	51.7
710	38.5	44.7	50.6
720	37.7	43.7	49.6
730	36.9	42.8	48.7
740	36.1	42	47.8
750	35.4	41.2	46.9
760	34.8	40.4	46.1
770	34.1	39.6	45.3
780	33.5	38.9	44.5
790	32.8	38.1	43.7
800	32.2	37.4	42.9
810	31.6	36.7	42
820	31	35.9	41.2
830	30.3	35.2	40.2
840	29.6	34.4	39.2
850	28.9	33.6	38

Графики зависимости удельной ёмкости от напряжения формовки высоковольтной анодной фольги

Удельная ёмкость, мкФ/дм²

Номинальное напряжение, В

Механические характеристики формованных анодных высоковольтных фольг

Марка фольги	Толщина, мм	Значение параметров			Номинальная масса фольги 1 м², г (±10%)
Марка фольги	Толщина, мм	Сопротивление разрыву, кгс/10 мм, не менее	Количество перегибов, не менее (r = (0,5±0,05) мм)	Количество перегибов, не менее (r = (3,5±0,35) мм)	Номинальная масса фольги 1 м², г (±10%)
АВ1/0,080-3	0.08	1.8	12	‒	217.9
АВ1/0,080-4		1.8	12	‒	217.9
АВ2/0,080-3		1.8	12	‒	204
АВ2/0,080-4		1.8	12	‒	204
АВ3/0,080-3		1.7	12	‒	197.9
АВ3/0,080-4		1.7	12	‒	197.9
АВ4/0,080-4		1.6	12	‒	189.2
АВ5/0,080-4		1.5	5	‒	177.7
АВ6/0,080-4		1.5	3	‒	169.5
АВ1/0,100-3	0.1	2.3	12	‒	258.4
АВ1/0,100-4		2.3	12	‒	258.4
АВ2/0,100-3		2.3	12	‒	244.5
АВ2/0,100-4		2.3	12	‒	244.5
АВ3/0,100-3		2.2	12	‒	238.4
АВ3/0,100-4		2.2	12	‒	238.4
АВ4/0,100-4		2.1	12	‒	229.7
АВ5/0,100-4		2	5	‒	218.2
АВ6/0,100-4		2	3	‒	210
АВ7/0,100-4		1.8	1	‒	201.4
АВ8/0,105-1	0.105	2	3	30	266.3
АВ6/0,110-4	0.11	3	3	50	212.8
АВ7/0,110-4		3	1	60	244.6
АВ8/0,110-1		2.4	5	50	278
АВ8/0,110-4		3	1	50	238.1
АВ9/0,110-1		2.2	3	40	267.3
АВ9/0,120-1	0.12	2.4	10	60	296.1
АВ10/0,125-1	0.125	2.2	3	40	304.7

Электрические параметры формованной высоковольтной фольги

Контролируемые параметры	Напряжение формовки, В
Контролируемые параметры	200 ≤ U_Ф ≤ 850 В	U_Ф ≥ 600 *
Максимальное напряжение U_М, В	≥ U_Ф
Время достижения 0,95 U_Ф, с	≤ (U_Ф/2+30)	–
Ток утечки, мА/дм²	≤ 15	≤ 10
Время достижения U_Ф после гидратации 30 минут, с	≤ 250	–
Время достижения U_Ф после гидратации 2 часа, с	≤ 120	–
Время достижения U_Ф после гидратации 4 часа, с	≤ 60	–
* Для фольговых выводов

Алюминиевая фольга
