К53-85

ЕВАЯ.673546.012 ТУ

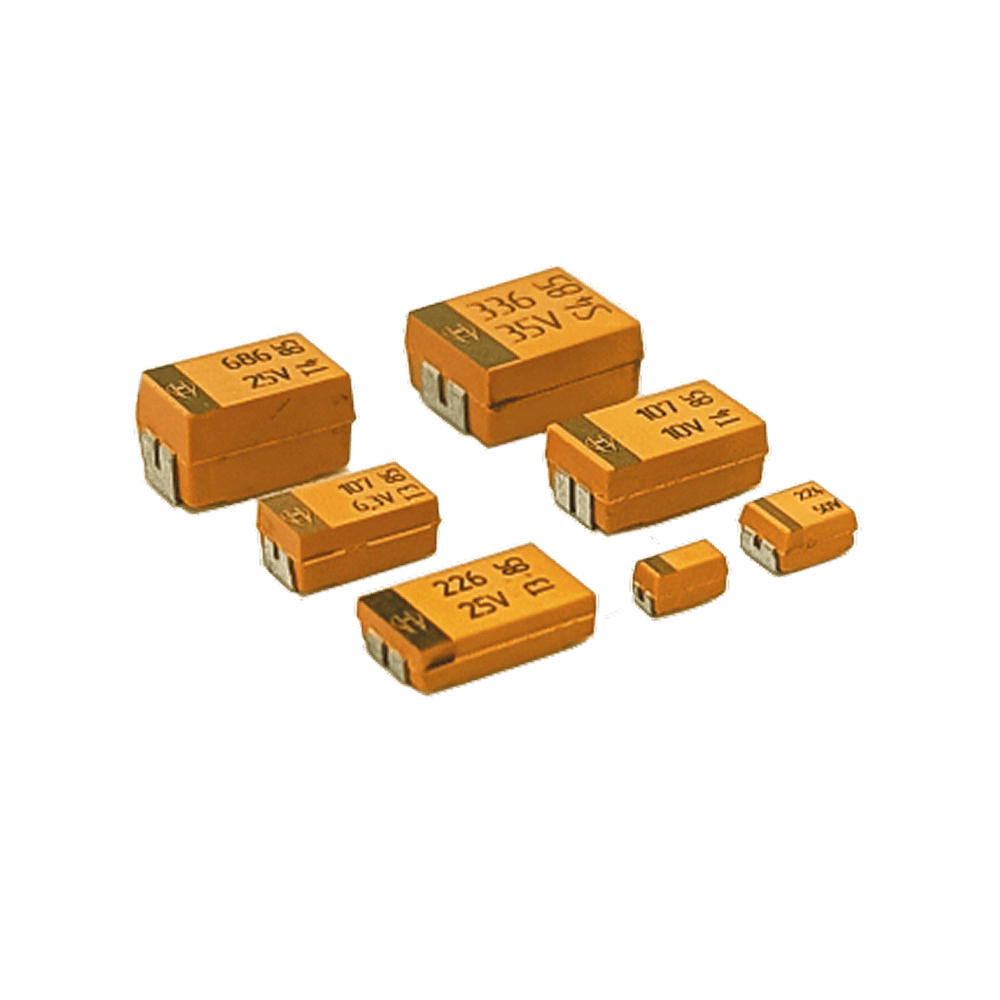

Оксидно-полупроводниковый танталовый конденсатор

elecond-market@elcudm.ru

+7 (34147) 4-25-01

elecond-market@elcudm.ru

+7 (34147) 4-25-01

Контакты

Полярные, постоянной ёмкости. Предназначены для работы в цепях постоянного и пульсирующего тока и в импульсном режиме. Изготовляются в климатическом исполнении В3.1 по ГОСТ 15150.
Конденсаторы предназначены для ручной и автоматизированной сборки аппаратуры. Конденсаторы предназначены для внутреннего монтажа.

Техническая информация

Информация по поставке

Контактная информация

Узнайте о сроках поставки, стоимости продукции или просто задайте интересующий вопрос

Основные технические характеристики

Наименование	Значение
Номинальное напряжение, U_ном, В	2,5 … 50
Номинальная емкость, С_ном, мкФ	0,15 … 1 500
Допускаемое отклонение емкости, %	±10; ±20
Интервал рабочих температур	-60°C...+125°C

Габаритный чертёж конденсаторов

Габаритные, установочные и присоединительные размеры стандартной конструкции конденсаторов

Код корпуса	L ± 0,2, мм	B, мм	H, мм	W ± 0,2*, мм	P*, мм	S_min*, мм
А	3,2	1,6	1,6	1,2	0,8	1,1
B	3,5	2,8	1,9	2,2	0,8	1,4
С	6,0	3,2	2,6	2,2	1,3	2,9
D	7,3	4,3	2,9	2,4	1,3	4,4
Е	7,3	4,3	4,1	2,4	1,3	4,4
X	7,3	6,1	3,55	3,1	1,3	4,4
V	7,3	4,3	2,0	2,4	1,3	4,4

Размер проверке не подлежит

Масса конденсаторов

Код корпуса	А	B	C	D	E	X	V
Масса, не более, г	0,05	0,08	0,3	0,5	0,6	0,8	0,4

Маркировка конденсаторов

Пример маркировки конденсаторов корпуса «А»

Пример маркировки конденсаторов корпуса «B»

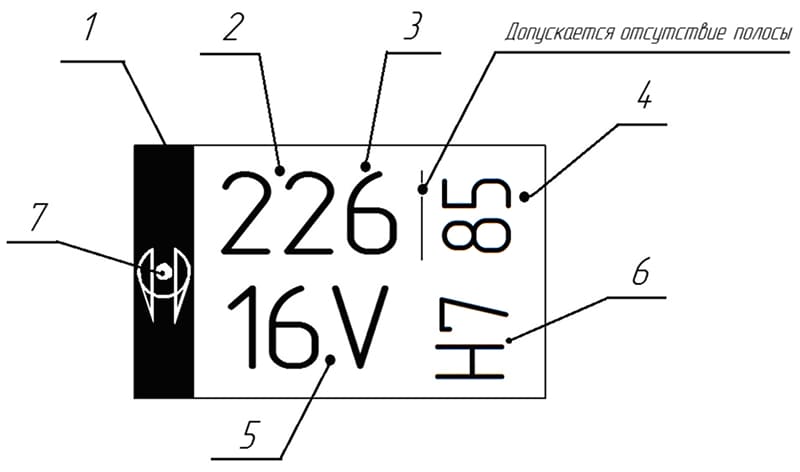

Пример маркировки конденсаторов корпуса «С», «D», «Е», «Х» и «V»

1 – положительный вывод (в виде цветной полосы);
2 – номинальная емкость, пФ;
3 – код множителя;
4 – код изделия (маркируется только число 85, допускается отсутствие полосы);
5 – номинальное напряжение, В;
6 – код даты изготовления;
7 – товарный знак

Таблица кодов года изготовления

Год	2025	2026	2027	2028	2029	2030	2031	2032	2033	2034	2035	2036	2037	2038	2039	2040	2041	2042	2043	2044
Код	T	U	V	W	X	А	В	C	D	E	F	H	I	K	L	M	N	P	R	S

Множитель ёмкости	Код множителя
10⁴	4
10⁵	5
10⁶	6
10⁷	7
10⁸	8

Месяц	Код	Месяц	Код
Январь	1	Июль	7
Февраль	2	Август	8
Март	3	Сентябрь	9
Апрель	4	Октябрь	0
Май	5	Ноябрь	N
Июнь	6	Декабрь	D

Таблица типономиналов и код габаритов

С_ном, мкФ	U_ном, В
С_ном, мкФ	2,5	4	6,3	10	16	20	25	35	50
0,15	–	–	–	–	–	–	–	–	A
0,22	–	–	–	–	–	–	–	A	A
0,33	–	–	–	–	–	–	–	A	A
0,47	–	–	–	–	–	–	A	A,B	A,B,C
0,68	–	–	–	–	–	–	A	A	B
1	–	–	–	–	A	A	A	A,B	B,C
1,5	–	–	–	–	–	A	A,B	A,B	C
2,2	–	–	–	A	A	A,B	A,B	A,B,C	C,D
3,3	–	–	A	–	A,B	A,B	B	B,C	C,D
4,7	–	–	–	A,B	A,B	A,B	B,C	B,C,D	C,D,
6,8	–	–	A	A,B	A,B	B,C	C	C,D	D
10	–	–	A,B	A,B	A,B,C	B,C	C,D	C,D,E	D,E
15	–	–	A	A,B,C	B,C	C	C,D	D,V	E,X
22	–	–	A,B,C	A,B,C	B,C,D	C,D	C,D	D,E,V	–
33	–	–	A,B	B,C	B,C,D,V	C,D	D,E,V	D,E,X	–
47	–	A	B,C	B,C,D	C,D,V	D,E	D,E,V	E,X	–
68	–	–	B,C,	C,D,V	C,D,V	D,E,V	D,E,X	X	–
100	B	B	C,D,V	C,D,E,V	C,D,E,V	E,X	E	–	–
150	B	B,C	C,D,V	D,E,V	D,E,X,V*	X	X*	–	–
220	D	D,V	C,D,E,V	D,E,V	E,X	–	–	–	–
330	V	C,D	D,E,X,V	E,X	–	–	–	–	–
470	D,V	D,E	D,E,X	E,X	–	–	–	–	–
680	D,E,V	D,E	E,X	X*	–	–	–	–	–
1000	E,V*	E,X	E,X	–	–	–	–	–	–
1500	D,E,X*	E,X*	–	–	–	–	–	–	–

Только с отклонением ёмкости ±20%

Тангенс угла потерь конденсаторов tg δ, %, не более

С_ном, мкФ	U_ном, В
С_ном, мкФ	2,5	4	6,3	10	16	20	25	35	50
0.15	–	–	–	–	–	–	–	–	6
0.22	–	–	–	–	–	–	–	6	6
0.33	–	–	–	–	–	–	–	6	6
0.47	–	–	–	–	–	–	6	8 «А» 6 «В»	8 «А» 6 «В,C»
0.68	–	–	–	–	–	–	6	8	8
1	–	–	–	–	8	6	6	8	8
1.5	–	–	–	–	–	8	8 «А» 6 «В»	6 «А» 8 «В»	8
2.2	–	–	–	8	8	8	8 «А» 6 «В»	6 «А» 12 «В» 8 «С»	8
3.3	–	–	8	–	8	10 «А» 8 «В»	8	10 «В» 8 «С»	8
4.7	–	–	–	8	8	10 «А» 8 «В»	12 «В» 8 «С»	6 «В» 8 «С,D»	6 «С» 8 «D»
6.8	–	–	8	10 «А» 8 «В»	10 «А» 8 «В»	10 «В» 8 «С»	8	8 «С» 10 «D»	8
10	–	–	14 «А» 8 «В»	10 «А» 8 «В»	10 «А,В» 8 «С»	10 «В» 8 «С»	8	6 «С» 10 «D» 8 «Е»	12 «D» 8 «Е»
15	–	–	14	14 «А» 10 «В» 8 «С»	10 «В» 8 «С»	8	10 «С» 8 «D»	10 «D» 6 «V»	8 «Е» 10 «Х»
22	–	–	14 «А,С» 8 «В»	8 «А,С» 10 «В»	10 «В,С» 8 «D»	10 «С» 8 «D»	8 «С» 10 «D»	6 «D,V» 10 «Е»	–
33	–	–	8 «А» 12 «В»	10 «В» 8 «С»	8 «В,D» 10 «С,V»	10 «С» 8 «D»	6 «D,V» 10 «Е»	6 «D» 8 «Е,X»	–
47	–	8	12 «В» 10 «С»	16 «В» 10 «С» 8 «D»	12 «С» 8 «D» 10 «V»	10 «D» 8 «Е»	6 «D,V» 10 «Е»	8 «Е» 6 «Х»	–
68	–	–	12 «В» 10 «С»	10 «С» 8 «D,V»	10	10 «D» 8 «Е» 6 «V»	6 «D» 8 «X» 12 «Е»	6	–
100	14	12	10	10	8 «С» 12 «Е,D,V»	10	10	–	–
150	14	12	10	12 «D,E» 10 «V»	10 «D» 12 «Е,X» 15 «V»	12	10	–	–
220	14	10 «D» 12 «V»	12	12 «D,E» 10 «V»	14	–	–	–	–
330	12	12 «С» 14 «D»	12	12	–	–	–	–	–
470	14 «D» 12 «V»	14 «D» 12 «Е»	12 «E,X» 14 «D»	14	–	–	–	–	–
680	16 «D» 14 «Е» 12 «V»	14 «D» 16 «Е»	12	18*	–	–	–	–	–
1000	18 «Е» 30 «V»	20	20 «Е» 16 «Х»	–	–	–	–	–	–
1500	60 «D» 30 «Е,X»	30	–	–	–	–	–	–	–

Ток утечки конденсаторов Iут, мкА, не более

С_ном, мкФ	U_ном, В
С_ном, мкФ	2,5	4	6,3	10	16	20	25	35	50
0,15	–	–	–	–	–	–	–	–	0,5
0,22	–	–	–	–	–	–	–	0,5	0,5
0,33	–	–	–	–	–	–	–	0,5	0,5
0,47	–	–	–	–	–	–	0,5	0,5	0,5
0,68	–	–	–	–	–	–	0,5	0,5	0,5
1	–	–	–	–	0,5	0,5	0,5	0,5	0,5
1,5	–	–	–	–	–	0,5	0,5	0,5	0,8
2,2	–	–	–	0,5	0,5	0,5	0,6	0,8	1,1
3,3	–	–	0,5	–	0,5	0,7	0,8	1,2	1,7
4,7	–	–	–	0,5	0,8	0,9	1,2	1,6	2,4
6,8	–	–	0,5	0,7	1,1	1,4	1,7	2,4	3,4
10	–	–	0,6	1	1,6	2	2,5	3,5	5
15	–	–	0,9	1,5	2,4	3	3,8	5,3	7,5
22	–	–	1,4	2,2	3,5	4,4	5,5	7,7	–
33	–	–	2,1	3,3	5,3	6,6	8,3	11,6	–
47	–	1,9	3	4,7	7,5	9,4	11,8	16,5	–
68	–	–	4,3	6,8	10,9	13,6	17	23,8	–
100	2,5	4	6,3	10	16	20	25	–	–
150	3,8	6	9,5	15	24	30	37,5	–	–
220	5,5	8,8	13,9	22	35,2	–	–	–	–
330	8,3	13,2	20,8	33	–	–	–	–	–
470	11,8	18,8	29,6	47	–	–	–	–	–
680	17	27,2	42,8	68	–	–	–	–	–
1000	25	40	63	–	–	–	–	–	–
1500	37,5	60	–	–	–	–	–	–	–

Эквивалентное последовательное сопротивление конденсаторов Rэкв, Ом, не более

С_ном, мкФ	U_ном, В
С_ном, мкФ	2,5	4	6,3	10	16	20	25	35	50
0,15	–	–	–	–	–	–	–	–	9
0,22	–	–	–	–	–	–	–	9	9
0,33	–	–	–	–	–	–	–	9	9
0,47	–	–	–	–	–	–	9	9	9
0,68	–	–	–	–	–	–	9	9	7
1	–	–	–	–	9	9	8	9 «А» 8 «В»	7 «В» 5 «С»
1,5	–	–	–	–	–	7.2	8 «А» 4,6 «В»	9 «А» 5,6 «В»	4
2,2	–	–	–	7,2	5,4	6,3 «А» 3,2 «В»	7 «А» 4,1 «В»	8 «А» 5,4 «В» 3,2 «С»	3,2
3,3	–	–	7,2	–	5,4 «А» 3,2 «В»	6,3 «А» 3,2 «В»	3,2	5 «В» 3,2 «С»	2,3 «С» 2,7 «D»
4,7	–	–	–	7,2 «А» 3,2 «В»	6,3 «А» 3,2 «В»	6,3 «А» 3,2 «В»	3,2 «В» 2,9 «С»	4,5 «В» 2,7 «С» 1,4 «D»	2 «С» 1,4 «D»
6,8	–	–	5,4	5 «А» 3,2 «В»	6,3 «А» 3,2 «В»	3,2 «В» 2,3 «С»	1,8	3,6 «С» 2,3 «D»	1,1
10	–	–	4,5 «А» 3,2 «В»	3,2	5,7 «А» 3,2 «В» 2,2 «С»	2,7 «В» 1,6 «С»	1,3 «С» 1,4 «D»	3,2 «С» 0,9 «D» 0,8 «Е»	0,9 «D» 0,6 «Е»
15	–	–	4	7,5 «А» 3,2 «В» 2,3 «С»	2,5 «В» 1,6 «С»	1,5	1,1	1 «D» 1,2 «V»	0,6 «Е» 0,7 «Х»
22	–	–	3,8 «А» 3,2 «В» 2,3 «С»	7,3 «А» 1,4 «В» 1,6 «С»	3 «В» 1,5 «С» 1,4 «D»	1,2 «С» 1,1 «D»	1,1 «С» 0,7 «D»	1 «D,V» 0,7 «Е»	–
33	–	–	3,2	1,2 «В» 1,4 «С»	2,7 «В» 1 «С» 1,3 «D,V»	1	0,7 «D,Е» 0,6 «V»	0,8 «D» 0,7 «Е,Х»	–
47	–	9	2,7 «В» 1,4 «С»	2,7 «В» 1 «С» 1,2 «D»	1 «С» 0,7 «D» 1,7 «V»	0.7	0,7 «D,Е» 0,6 «V»	0,6 «Е» 0,5 «Х»	–
68	–	–	2,3 «В» 1,1 «С»	1 «С» 0,7 «D» 0,6 «V»	0,9 «С» 0,6 «D,V»	0,6 «D,V» 0,7 «Е»	0,7 «D,Е» 0,8 «Х»	0,5	–
100	3,9	2,7	0,8 «С» 1,1 «D» 0,6 «V»	1 «С» 0,7 «D,Е» 0,6 «V»	0,8 «С» 0,6 «D,V» 0,7 «Е»	0,6 «Е» 0,5 «Х»	0,7	–	–
150	3,2	3,2 «В» 1 «С»	0,8 «С» 0,7 «D» 0,6 «V»	0,7 «D,Е» 0,6 «V»	0,6 «D,V» 0,7 «Е» 0,5 «Х»	0,4	0,7	–	–
220	0,7	0,7 «D» 0,6 «V»	0,7 «С,D,E» 0,6 «V»	0,5 «D,Е» 0,6 «V»	0,4	–	–	–	–
330	0,6	0,6 «С» 0,7 «D»	0,5 «D,Е,Х» 0,6 «V»	0,4 «Е» 0,5 «Х»	–	–	–	–	–
470	1 «D» 0,6 «V»	0,6	0,5 «D,Х» 0,6 «Е»	0,3 «Е» 0,4 «Х»	–	–	–	–	–
680	0,9 «D,Е» 0,5 «V»	0,5	0,4 «Е» 0,5 «Х»	0,4	–	–	–	–	–
1000	0,5	0,4 «Е» 0,5 «Х»	0,3	–	–	–	–	–	–
1500	0,5 «D» 0,3 «Е» 0,4 «Х»	0,4 «Е» 0,5 «Х»	–	–	–	–	–	–	–

Интенсивность отказов λ конденсаторов в течение наработки t_λ

Режимы и условия эксплуатации			t_λ, ч, не менее	λ, 1/ч, не более
Вид режима	Электрический режим	Температура среды, °С	t_λ, ч, не менее	λ, 1/ч, не более
Типовой	U_ном	+85	3 000	5·10^-6
Предельно допустимый	0,65∙U_ном	+125	3 000	5·10^-6

Пример условного обозначения при заказе

К53-85 «B» – 2,5 В – 100 мкФ ± 10 % В ЕВАЯ.673546.012ТУ
