Основные технические данные
Наименование | Значение |
---|---|
Номинальное напряжение, Uном, В | 2,5 … 50 |
Номинальная емкость, Сном, мкФ | 0,1 … 2 200 |
Допускаемое отклонение емкости (20°C, f=50 Гц), % | ±10; ±20 |
Интервал рабочих температур | -60°C...+125°C |

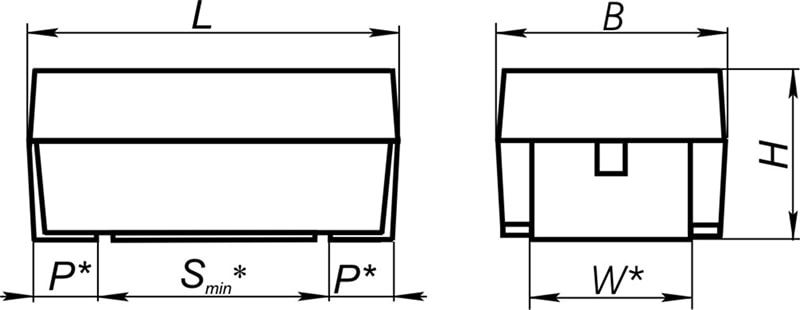

Габаритный чертёж конденсаторов

Габаритные, установочные и присоединительные размеры стандартной конструкции конденсаторов
Код корпуса | L ± 0,2, мм | B, мм | H, мм | W ± 0,2*, мм | P*, мм | Smin*, мм |
---|---|---|---|---|---|---|
А | 3,2 | 1,6 | 1,6 | 1,2 | 0,8 | 1,1 |
B | 3,5 | 2,8 | 1,9 | 2,2 | 0,8 | 1,4 |
С | 6 | 3,2 | 2,6 | 2,2 | 1,3 | 2,9 |
D | 7,3 | 4,3 | 2,9 | 2,4 | 1,3 | 4,4 |
Е | 7,3 | 4,3 | 4,1 | 2,4 | 1,3 | 4,4 |
*
Размер проверке не подлежитГабаритные, установочные и присоединительные размеры низкопрофильной конструкции конденсаторов
Код корпуса | L ± 0,2, мм | B, мм | Hmax, мм | W ± 0,2*, мм | P*, мм | Smin*, мм | |
---|---|---|---|---|---|---|---|
номин. значение | пред. отклонение | ||||||
X | 7,3 | 6,1 | 3,55 | +0,2 -0,1 | 3,1 | 1,3 | 4,4 |
V | 7,3 | 4,3 | 2 | -0,1 | 2,4 | 1,3 | 4,4 |
*
Размер проверке не подлежитМасса конденсаторов
Код корпуса | А | B | C | D | E | X | V |
---|---|---|---|---|---|---|---|
Масса, не более, г | 0,05 | 0,08 | 0,3 | 0,5 | 0,6 | 0,8 | 0,4 |
Маркировка конденсаторов

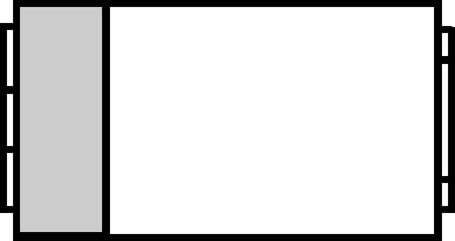

Пример маркировки конденсаторов корпуса «А»

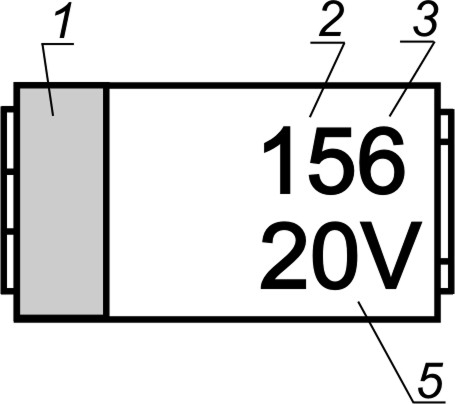

Пример маркировки конденсаторов корпуса «B»

1 – положительный вывод (в виде цветной полосы);
2 – номинальная емкость, пФ;
3 – код множителя;
4 – код изделия (маркируется только число 84, допускается отсутствие полосы);
5 – номинальное напряжение, В;
6 – код даты изготовления;
7 – товарный знак

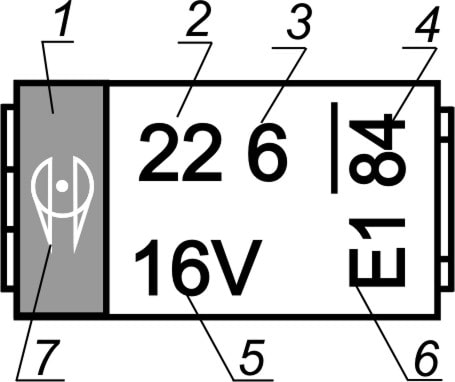

Пример маркировки конденсаторов корпуса «С», «D», «Е», «Х» и «V»

Таблица кодов года изготовления
Год | 2025 | 2026 | 2027 | 2028 | 2029 | 2030 | 2031 | 2032 | 2033 | 2034 | 2035 | 2036 | 2037 | 2038 | 2039 | 2040 |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Код | T | U | V | W | X | А | В | C | D | E | F | H | I | K | L | M |
Множитель ёмкости | Код множителя |
---|---|
104 | 4 |
105 | 5 |
106 | 6 |
107 | 7 |
108 | 8 |
Месяц | Код | Месяц | Код |
---|---|---|---|
Январь | 1 | Июль | 7 |
Февраль | 2 | Август | 8 |
Март | 3 | Сентябрь | 9 |
Апрель | 4 | Октябрь | 0 |
Май | 5 | Ноябрь | N |
Июнь | 6 | Декабрь | D |
Таблица типономиналов и код габаритов
Сном , мкФ | Uном , В | ||||||||
---|---|---|---|---|---|---|---|---|---|
2.5 | 4 | 6.3 | 10 | 16 | 20 | 25 | 35 | 50 | |
0,1 | – | – | – | – | – | – | – | А | А |
0,15 | – | – | – | – | – | – | – | А | А,В |
0,22 | – | – | – | – | – | – | – | А | А,В |
0,33 | – | – | – | – | – | – | – | А | А,В |
0,47 | – | – | – | – | – | – | А | А,В | А,В,C |
0,68 | – | – | – | – | – | – | А | А,В | А,В,C |
1 | – | – | – | – | А | А | А | А,В | А,В,C |
1,5 | – | – | – | А | А | А | А,В | А,В,С | В,С,D |
2,2 | – | – | А | А | А,В | А,В | А,В | А,В,С | С,D |
3,3 | – | – | А | А | А,В | А, В | В,C | В,С | С,D,V |
4,7 | – | – | А | А,В | А,В | А,В,C | В,C | В,C,D | С,D,V |
6,8 | – | – | А,В | А,В | А,В,C | В,C | В,C | C,D,V | D,V |
10 | – | А | А,В | А,В,C | А,B,C | В,C | С,D | С,D,E,V | D,E,X |
15 | – | A | А,В | А,В,C | В,C | В,C,D | С,D,V | D,V | E,X |
22 | – | A | А,В,C | А,В,C | В,С,D | С,D,V | С,D,V | D,E,V | X |
33 | A | A,В | В,C | В,C,D | С,D,V | С,D,V | D,E,V | D,E,X | – |
47 | A | В | В,C,D | C,D,V | С,D,V | С,D,E,V | E,V | E,X | – |
68 | A | В | В,C,D | C,D,V | D,V | D,E,V | D*,E,X | X | – |
100 | B | A,В,C | C,D,V | C,D,E,V | D,E,V | D,E,X | – | – | – |
150 | B | С,V | С,D,V | D,E,V | D,E,X,V* | E,X | – | – | – |
220 | D, V | С,D,V | D,E,V | D,E,V | E,X | – | – | – | – |
330 | D,V | С*,D,V | E,V | D,E,X | E* | – | – | – | – |
470 | С,D,V | D,E,V | D,E,X | E,X | – | – | – | – | – |
680 | D,E,V | D,E,V* | D,E,X | X* | – | – | – | – | – |
1000 | E, V | E, X | E*, X* | – | – | – | – | – | – |
1500 | E, X* | E, X* | – | – | – | – | – | – | – |
2200 | X* | – | – | – | – | – | – | – | – |
*
Только с отклонением ёмкости ±20%Тангенс угла потерь конденсаторов tg δ, %, не более
Сном, мкФ | Uном, В | ||||||||
---|---|---|---|---|---|---|---|---|---|
2,5 | 4 | 6,3 | 10 | 16 | 20 | 25 | 35 | 50 | |
0,1 | – | – | – | – | – | – | – | 6 | 6 |
0,15 | – | – | – | – | – | – | – | 6 | 6 |
0,22 | – | – | – | – | – | – | – | 6 | 6 |
0,33 | – | – | – | – | – | – | – | 6 | 6 |
0,47 | – | – | – | – | – | – | 6 | 8 «А» 6 «В» | 8 «А,В» 6 «С» |
0,68 | – | – | – | – | – | – | 6 | 12 «А» 6 «В» | 8 «А,В» 6 «С» |
1 | – | – | – | – | 8 | 6 | 6 | 10 «А» 8 «В» | 8 |
1,5 | – | – | – | 8 | 8 | 8 | 8 «А» 6 «В» | 10 «А» 8 «В» 6 «С» | 10 «В» 8 «С,D» |
2,2 | – | – | 8 | 8 | 8 | 8 | 8 «А» 6 «В» | 12 «А,В» 8 «С» | 8 |
3,3 | – | – | 8 | 8 | 8 | 10 «А» 8 «В» | 8 «В» 6 «С» | 12 «В» 8 «С» | 8 «С,D» 6 «V» |
4,7 | – | – | 8 | 8 | 10 «А» 8 «В» | 10 «А» 8 «В,С» | 12 «В» 8 «С» | 12 «В» 8 «С,D» | 8 |
6,8 | – | – | 8 | 10 «А» 8 «В» | 10 «А» 8 «В,С» | 10 «В» 8 «С» | 12 «В» 8 «С» | 14 «С» 8 «V» 10 «D» | 8 |
10 | – | 12 | 14 «А» 8 «В» | 10 «А» 8 «В,С» | 8 «С» 10 «А,В» | 10 «В» 8 «С» | 8 | 8 «С,V,Е» 10 «D» | 12 «D» 8 «E» 10 «Х» |
15 | – | 14 | 14 «А» 8 «В» | 10 «А,В» 8 «С» | 10 «В» 8 «С» | 10 «В» 8 «С,D» | 10 «С» 8 «V,D» | 8 «V» 10 «D» | 8 «E» 10 «Х» |
22 | – | 16 | 14 «А» 8 «В,С» | 12 «А» 10 «В» 8 «С» | 10 «В» 8 «С,D» | 8 | 10 «С,D» 8 «V» | 10 | 12 |
33 | 16 | 18 «А» 8 «В» | 12 «В» 8 «С» | 10 «В» 8 «С,D» | 10 «С,V» 8 «D» | 10 «С» 8 «V,D» | 8 «V,D» 10 «E» | 10 «D,Е» 8 «Х» | – |
47 | 16 | 10 | 12 «В» 10 «С» 8 «D» | 10 «С» 8 «V,D» | 12 «С» 10 «V» 8 «D» | 10 «С,D» 8 «V,Е» | 8 «V» 10 «E» | 10 «E» 8 «Х» | – |
68 | 14 | 12 | 12 «В» 10 «С» 8 «D» | 10 «С» 8 «V,D» | 10 | 8 «V,Е» 10 «D» | 10 «D»* 12 «E,Х» | 10 | – |
100 | 14 | 35 «А» 12 «В» 10 «С» | 10 | 10 | 12 «E,V» 6 «D» | 10 | – | – | – |
150 | 14 | 12 | 10 | 10 «V» 12 «D,Е» | 20 «V»* 10 «D» 12 «E,Х» | 12 | – | – | – |
220 | 12 | 14 «С» 12 «V» 10 «D» | 8 «D» 12 «E,V» | 12 | 14 | – | – | – | – |
330 | 12 «V» 14 «D» | 16 «С»* 12 «V» 14 «D» | 14 «V» 12 «E» | 10 «D» 12 «E» 12 «Х» | 35* | – | – | – | – |
470 | 12 «V» 14 «С,D» | 16 «V» 14 «D» 12 «E» | 12 | 14 | – | – | – | – | – |
680 | 14 «V,Е» 16 «D» | 30 «V»* 14 «D» 16 «E» | 25 «D» 12 «E,Х» | 20* | – | – | – | – | – |
1000 | 35 «V» 18 «E» | 20 | 25 «E»* 16 «Х»* | – | – | – | – | – | – |
1500 | 30 «E,Х*» | 35 «E» 40 «Х»* | – | – | – | – | – | – | – |
2200 | 55,0* | – | – | – | – | – | – | – | – |
*
Только с отклонением ёмкости ±20%Ток утечки конденсаторов Iут, мкА, не более
Сном, мкФ | Uном, В | ||||||||
---|---|---|---|---|---|---|---|---|---|
2,5 | 4 | 6,3 | 10 | 16 | 20 | 25 | 35 | 50 | |
0,1 | – | – | – | – | – | – | – | 0,5 | 0,5 |
0,15 | – | – | – | – | – | – | – | 0,5 | 0,5 |
0,22 | – | – | – | – | – | – | – | 0,5 | 0,5 |
0,33 | – | – | – | – | – | – | – | 0,5 | 0,5 |
0,47 | – | – | – | – | – | – | 0,5 | 0,5 | 0,5 |
0,68 | – | – | – | – | – | – | 0,5 | 0,5 | 0,5 |
1 | – | – | – | – | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 |
1,5 | – | – | – | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,8 |
2,2 | – | – | 0,5 | 0,5 | 0,5 | 0,5 | 0,6 | 0,8 | 1,1 |
3,3 | – | – | 0,5 | 0,5 | 0,5 | 0,7 | 0,8 | 1,2 | 1,7 |
4,7 | – | – | 0,5 | 0,5 | 0,8 | 0,9 | 1,2 | 1,6 | 2,4 |
6,8 | – | – | 0,6 | 0,7 | 1,1 | 1,4 | 1,7 | 2,4 | 3,4 |
10 | – | 0,5 | 0,6 | 1 | 1,6 | 2 | 2,5 | 3,5 | 5 |
15 | – | 0,6 | 0,9 | 1,5 | 2,4 | 3 | 3,8 | 5,3 | 7,5 |
22 | – | 0,9 | 1,4 | 2,2 | 3,5 | 4,4 | 5,5 | 7,7 | 11 |
33 | 0,8 | 1,3 | 2,1 | 3,3 | 5,3 | 6,6 | 8,3 | 11,6 | – |
47 | 1,1 | 1,9 | 3 | 4,7 | 7,5 | 9,4 | 11,8 | 16,5 | – |
68 | 1,7 | 2,7 | 4,3 | 6,8 | 10,9 | 13,6 | 17 | 23,8 | – |
100 | 2,5 | 4 | 6,3 | 10 | 16 | 20 | – | – | – |
150 | 3,8 | 6 | 9,5 | 15 | 24 | 30 | – | – | – |
220 | 5,5 | 8,8 | 13,9 | 22 | 35,2 | – | – | – | – |
330 | 8,2 | 13,2 | 20,8 | 33 | 52,8 | – | – | – | – |
470 | 11,8 | 18,8 | 29,6 «E,V» 28 «D» | 47 | – | – | – | – | – |
680 | 17 | 27,2 | 42,8 | 68 | – | – | – | – | – |
1000 | 25 | 40 | 63 | – | – | – | – | – | – |
1500 | 37,5 | 60 | – | – | – | – | – | – | – |
2200 | 55 | – | – | – | – | – | – | – | – |
Эквивалентное последовательное сопротивление конденсаторов Rэкв, Ом, не более
Сном, мкФ | Uном, В | ||||||||
---|---|---|---|---|---|---|---|---|---|
2,5 | 4 | 6,3 | 10 | 16 | 20 | 25 | 35 | 50 | |
0,1 | – | – | – | – | – | – | – | 22 | 25 |
0,15 | – | – | – | – | – | – | – | 21 | 21 «А» 19 «В» |
0,22 | – | – | – | – | – | – | – | 20 | 20 «А» 16 «В» |
0,33 | – | – | – | – | – | – | – | 17 | 19 «А» 14 «В» |
0,47 | – | – | – | – | – | – | 16 | 13 «А» 10 «В» | 13,5 «А» 11 «В» 10 «С» |
0,68 | – | – | – | – | – | – | 11 | 13 «А» 9 «В» | 12 «А» 9 «В» 8 «С» |
1 | – | – | – | – | 13 | 11 | 9 | 13 «А» 9 «В» | 10 «А» 9 «В» 6,1 «С» |
1,5 | – | – | – | 9 | 9 | 9 | 9 «А» 6 «В» | 12 «А» 7 «В» 6 «С» | 7 «В» 5 «С» 4,9 «D» |
2,2 | – | – | 9 | 9 | 7 | 8 «А» 4 «В» | 8,5 «А» 5 «В» | 11 «А» 7 «В» 4 «С» | 4 «С» 3,9 «D» |
3,3 | – | – | 9 | 7 | 7 «А» 4 «В» | 8 «А» 4 «В» | 4 «В» 5 «С» | 6 «В» 4 «С» | 3 «С» 2,2 «V» 3,3 «D» |
4,7 | – | – | 7 | 9 «А» 4 «В» | 8 «А» 4 «В» | 8 «А» 4 «В» 3,5 «С» | 4 «В» 3,6 «С» | 5,5 «В» 3,5 «С» 2 «D» | 2,5 «С» 1,8 «V» 1,7 «D» |
6,8 | – | – | 7 «А» 4 «В» | 6 «А» 4 «В» | 8 «А» 4 «В,С» | 4 «В» 2,8 «С» | 4,3 «В» 2,2 «С» | 4,4 «С» 1,8 «V» 2,8 «D» | 1,7 «V» 1,4 «D» |
10 | – | 13 | 6 «А» 4 «В» | 5 «А» 4 «В,С» | 7 «А» 3,9 «В» 2,8 «С» | 3,5 «В» 2 «С» | 2 «С» 1,8 «D» | 3,9 «С» 1,6 «V» 1,1 «D» 1 «Е» | 1,1 «D,Х» 0,9 «Е» |
15 | – | 13 | 5 «А» 4 «В» | 8 «А» 4 «В» 2,8 «С» | 5 «В» 2 «С» | 2,2 «В» 1,9 «С» 1,6 «D» | 1,8 «С» 2 «V» 1,3 «D» | 1,4 «V» 1,3 «D» | 0,8 «Е» 0,9 «Х» |
22 | – | 13 | 5 «А» 4 «В» 3 «С» | 8 «А» 3,5 «В» 2 «С» | 4 «В» 1,8 «С,D» | 1,8 «С» 2 «V» 1,6 «D» | 1,7 «С» 0,9 «V,D» | 1,2 «V,D» 0,9 «Е» | 0,7 |
33 | 8,8 | 13 «А» 4 «В» | 4 «В» 2 «С» | 1,6 «В» 1,7 «С» 1,5 «D» | 1,7 «С» 1,5 «V,D» | 1,7 «С» 0,8 «V» 1 «D» | 0,8 «V» 1 «D,Е» | 1,1 «D» 0,9 «Е» 1,5 «Х» | – |
47 | 6,6 | 7,7 | 3,3 «В» 1,8 «С» 1,7 «D» | 1,3 «С» 0,8 «V» 1,5 «D» | 1,3 «С» 2 «V» 1 «D» | 1,2 «С» 0,9 «V» 1 «D,Е» | 0,7 «V» 1 «Е» | 0,9 «Е» 1,2 «Х» | – |
68 | 5 | 5,5 | 2,8 «В» 1,3 «С» 1,5 «D» | 1,3 «С» 0,8 «V» 0,9 «D» | 0,8 «V» 1 «D» | 0,9 «V» 0,8 «D» 1 «Е» | 1 | 1 | – |
100 | 4,8 | 9 «А» 3,3 «В» 1,8 «С» | 1 «С» 0,8 «V» 1,3 «D» | 1,3 «С» 0,8 «V» 0,9 «D,Е» | 0,6 «D» 0,8 «V» 0,9 «Е» | 1 «D,Х» 0,7 «Е» | – | – | – |
150 | 4 | 1,3 «С» 0,8 «V» | 1 «С» 0,8 «V» 0,9 «D» | 1,8 «V» 0,9 «D, Е» | 0,7 «V,Х» 1,2 «D» 0,9 «Е» | 0,5 | – | – | – |
220 | 0,8 «V» 1,8 «D» | 1,1 «С» 0,8 «V» 0,9 «D» | 0,4 «D» 0,8 «V» 0,9 «Е» | 1,6 «V» 0,6 «D» 0,7 «Е» | 0,6 «Е» 1 «Х» | – | – | – | – |
330 | 0,7 «V» 1,7 «D» | 1 «С» 0,8 «V» 0,9 «D» | 0,7 | 1,2 «D» 0,6 «Е» 0,7 «Х» | 0,5 | – | – | – | – |
470 | 2 «С» 0,8 «V» 1,3 «D» | 0,7 «V, D» 0,8 «Е» | 0,4 «D» 0,7 «Е» 0,6 «Х» | 0,4 «Е» 0,5 «Х» | – | – | – | – | – |
680 | 0,7 «V» 1,1 «D,E» | 0,6 «V,D» 0,7 «Е» | 0,7 «D» 0,5 «Е» 0,6 «Х» | 0,5 | – | – | – | – | – |
1000 | 0,6 «V» 0,7 «Е» | 0,5 «Е» 0,6 «Х» | 0,4 | – | – | – | – | – | – |
1500 | 0,4 «Е» 0,5 «Х» | 0,4 «Е» 0,6 «Х» | – | – | – | – | – | – | – |
2200 | 0,4 | – | – | – | – | – | – | – | – |
Интенсивность отказов λ конденсаторов в течение наработки tλ
Режимы и условия эксплуатации | tλ, ч, не менее | λ, 1/ч | ||
---|---|---|---|---|
Вид режима | Электрический режим | Температура среды, °С | не более | |
Типовой | Uном | 85 | 3,000 | 5·10-6 |
Предельно | 0,65∙Uном | 125 | 3,000 | 5·10-6 |
допустимый |
