К50-109

Name: К50-109
Brand: АО «Элеконд»

ЕВАЯ.673541.067ТУ

Оксидно-электролитический алюминиевый конденсатор

elecond-market@elcudm.ru

+7 (34147) 4-25-01

elecond-market@elcudm.ru

+7 (34147) 4-25-01

Контакты

Выписка из реестра российской продукции Каталог ГИСП

Конденсаторы оксидно-электролитические алюминиевые К50-109, полярные, постоянной ёмкости, предназначенные для внутреннего монтажа. и для работы в цепях постоянного и пульсирующего тока вторичных источников питания и преобразовательной техники.
Конденсаторы изготавливают в климатическом исполнении УХЛ.
Конденсаторы предназначены для ручной сборки аппаратуры.

Рекомендуются для замены конденсаторов импортного производства: K01, KENDEIL; ENL, AiSHi; B43456, B43458, EPCOS; PEH200, KEMET и др.

Техническая информация

Информация по поставке

Контактная информация

Узнайте о сроках поставки, стоимости продукции или просто задайте интересующий вопрос

Основные технические параметры

Наименование	Значение
Номинальное напряжение, В	16…550
Номинальная ёмкость, мкФ	220…1500000
Допускаемое отклонение ёмкости (25 °C, 50 Гц), %	±20 -10 +30
Повышенная температура среды Tокр, максимальное значение при эксплуатации, °С	+85
Пониженная температура среды Tокр, минимальное значение при эксплуатации, °С	-40

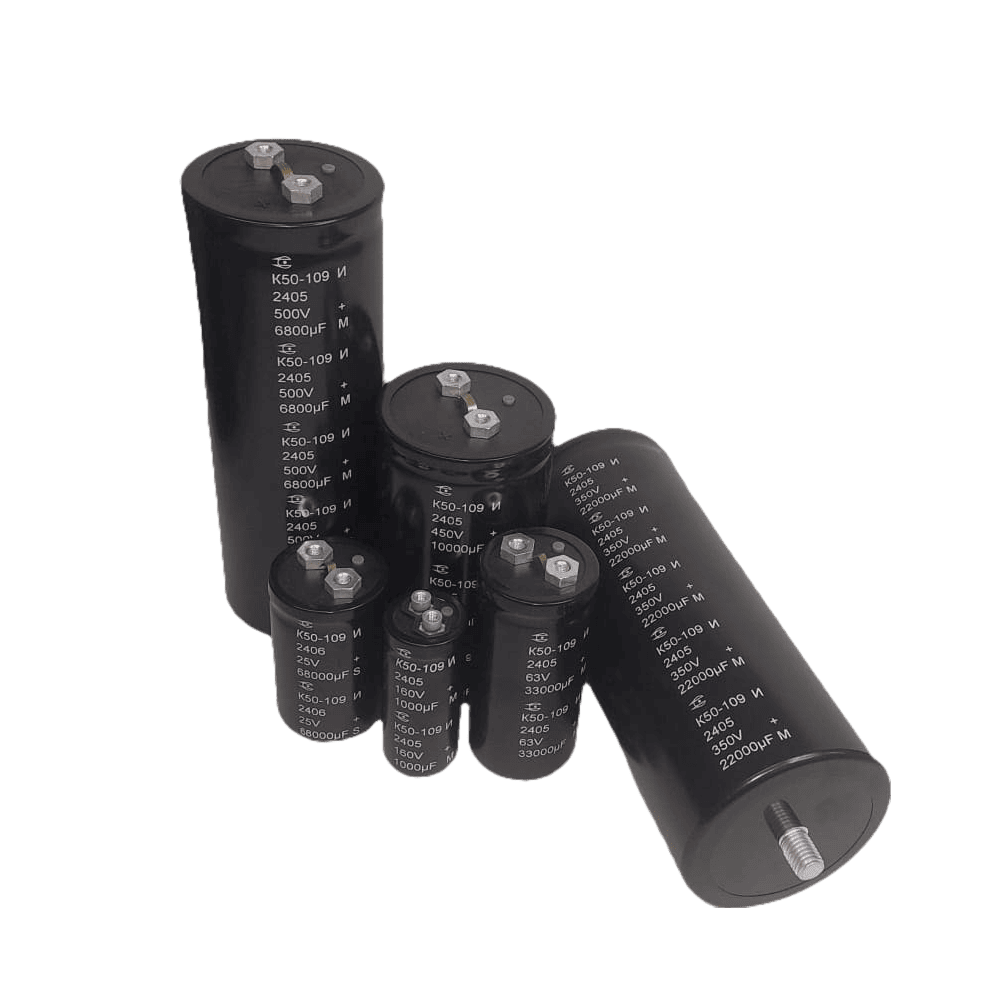

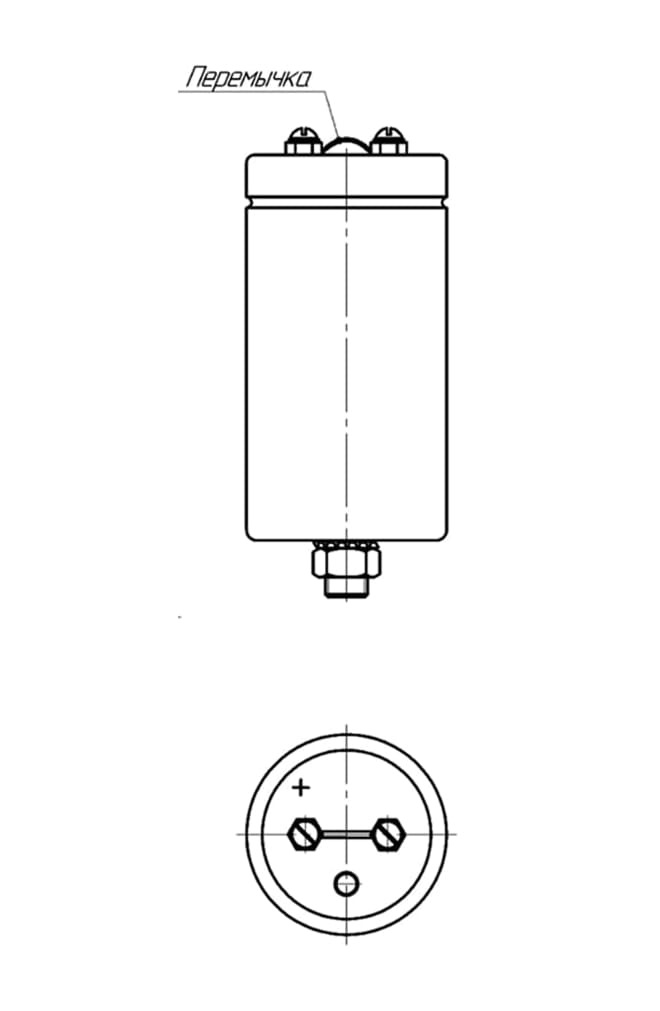

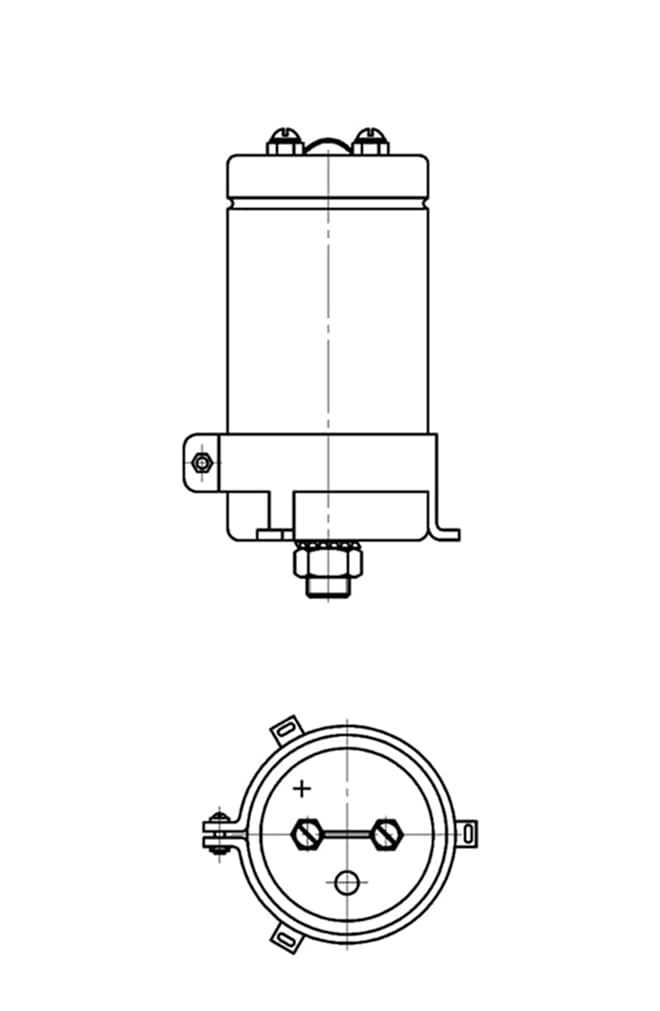

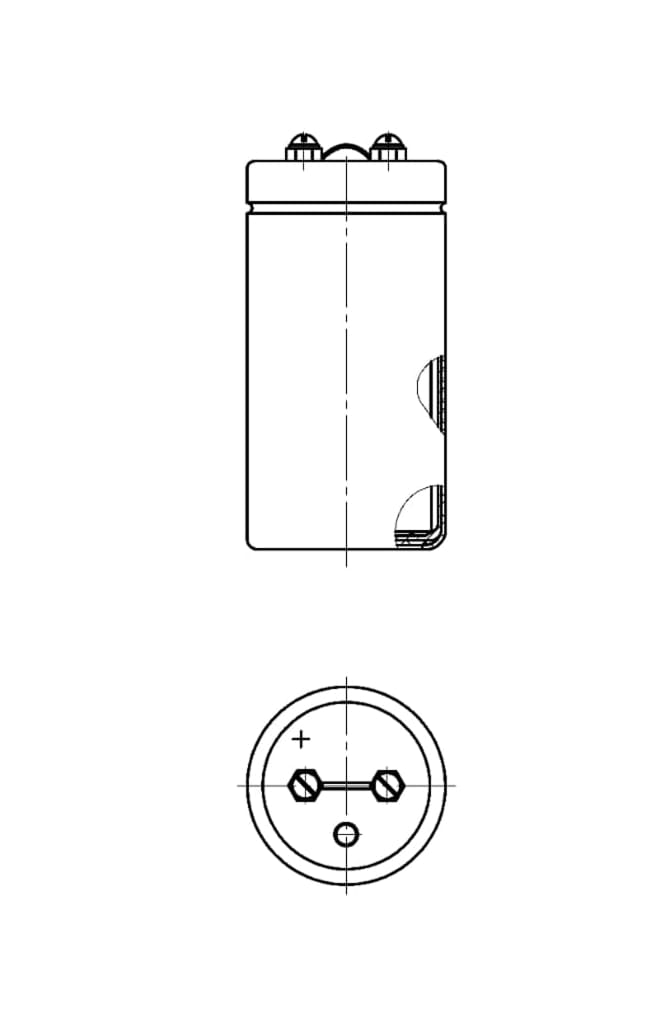

Внешний вид конденсаторов

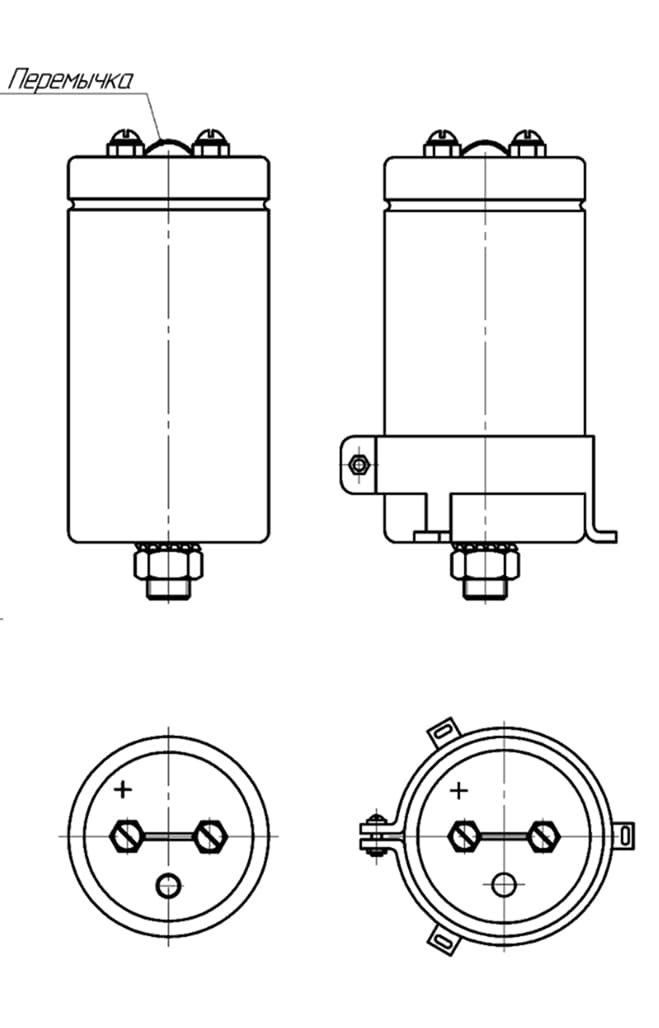

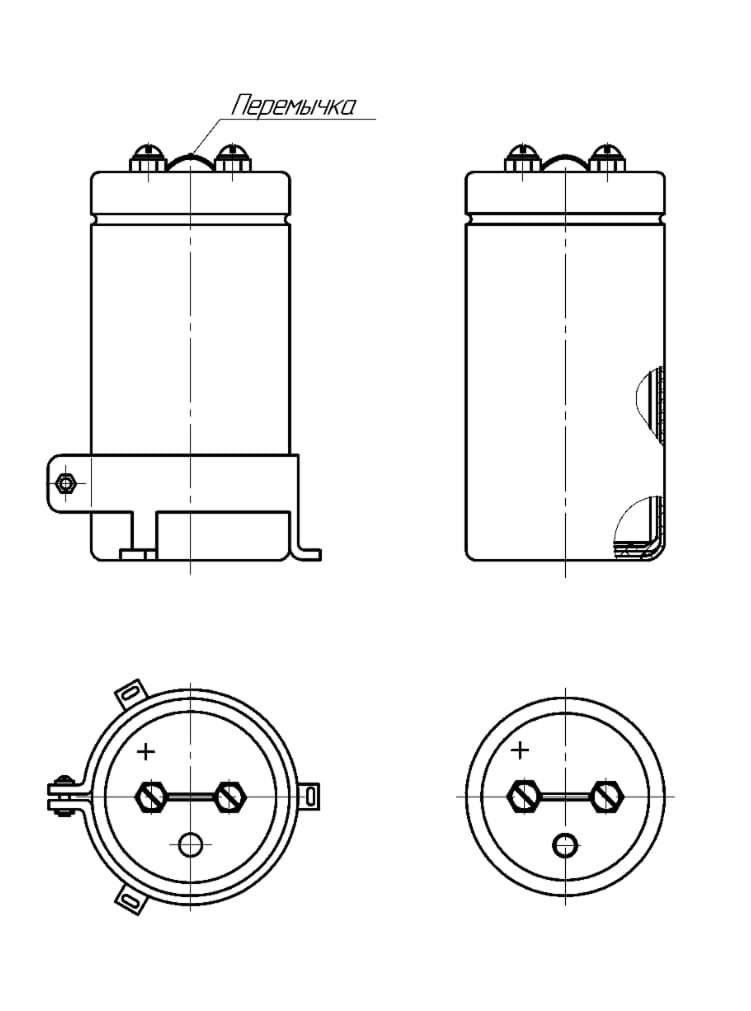

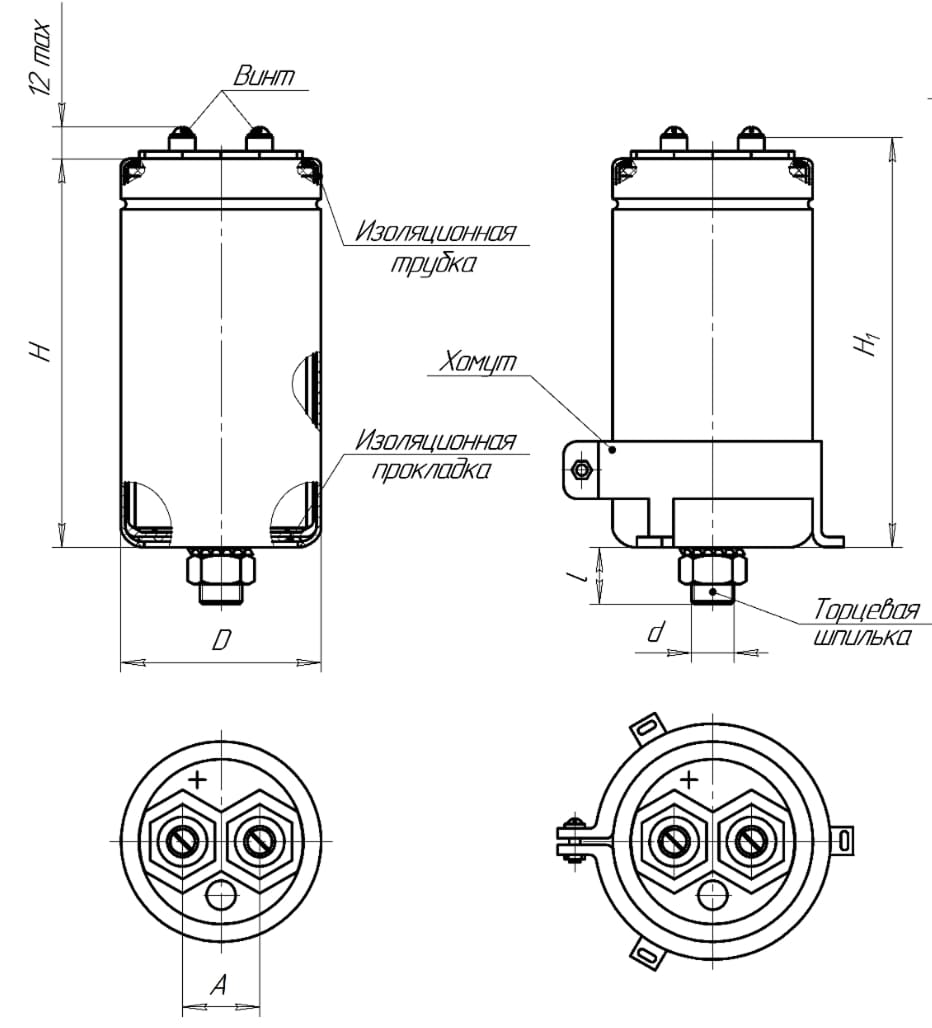

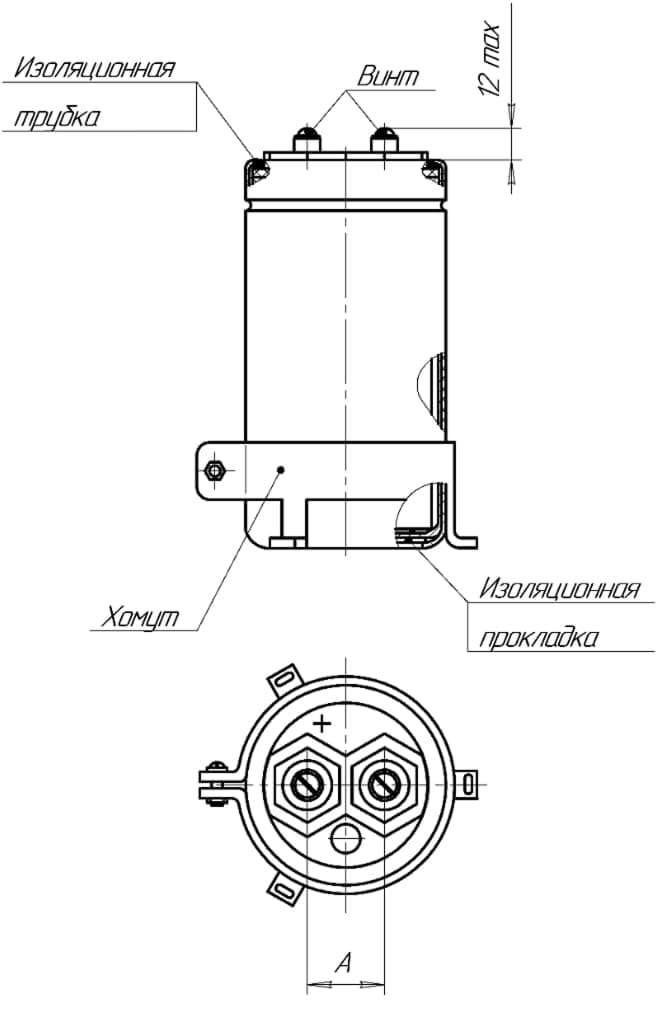

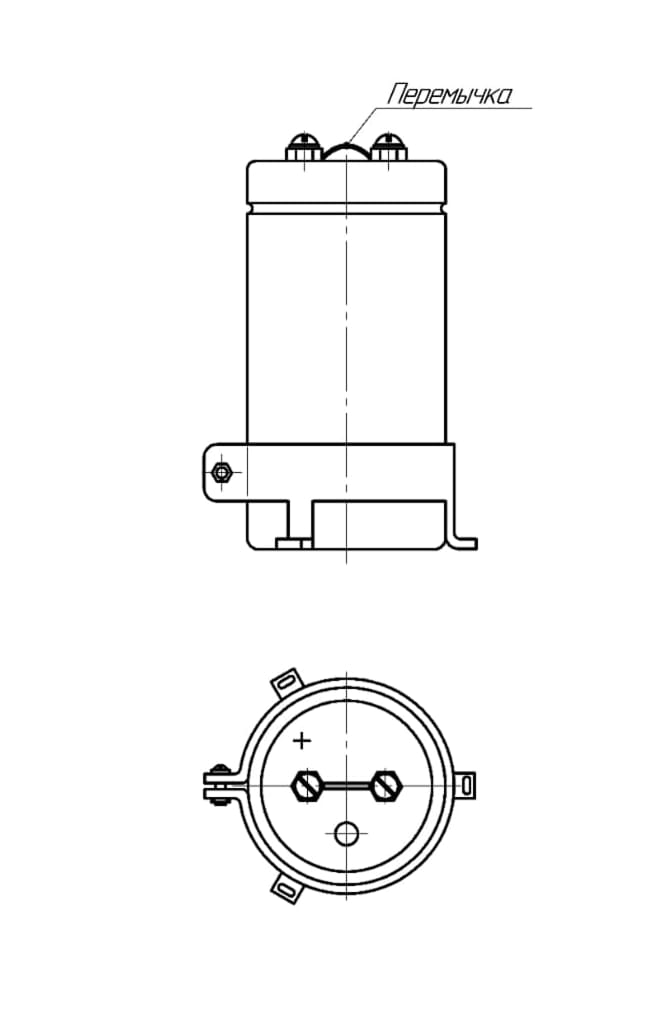

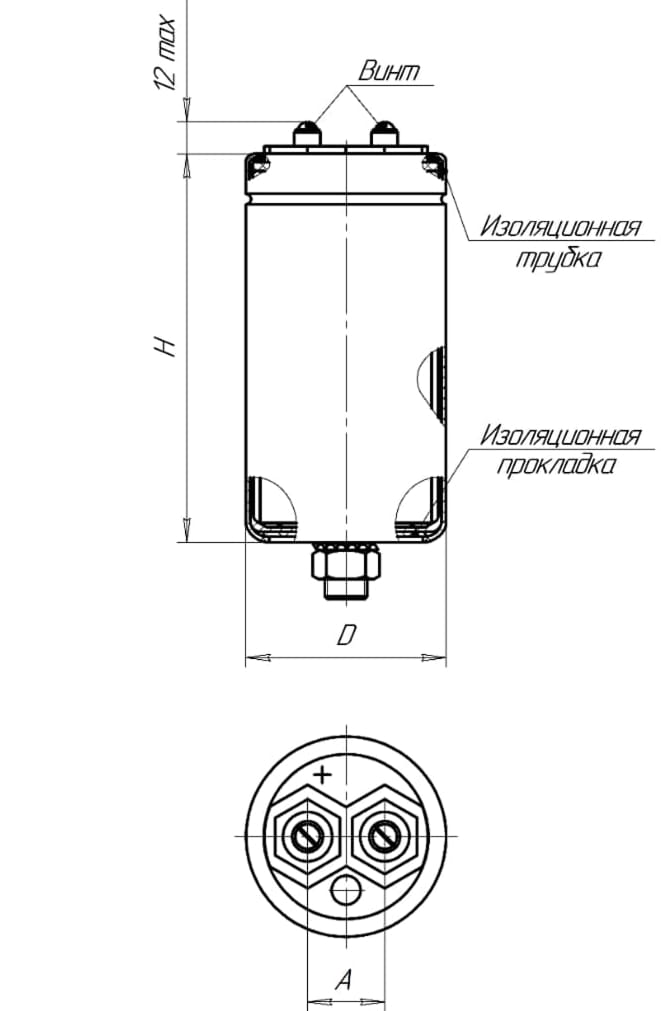

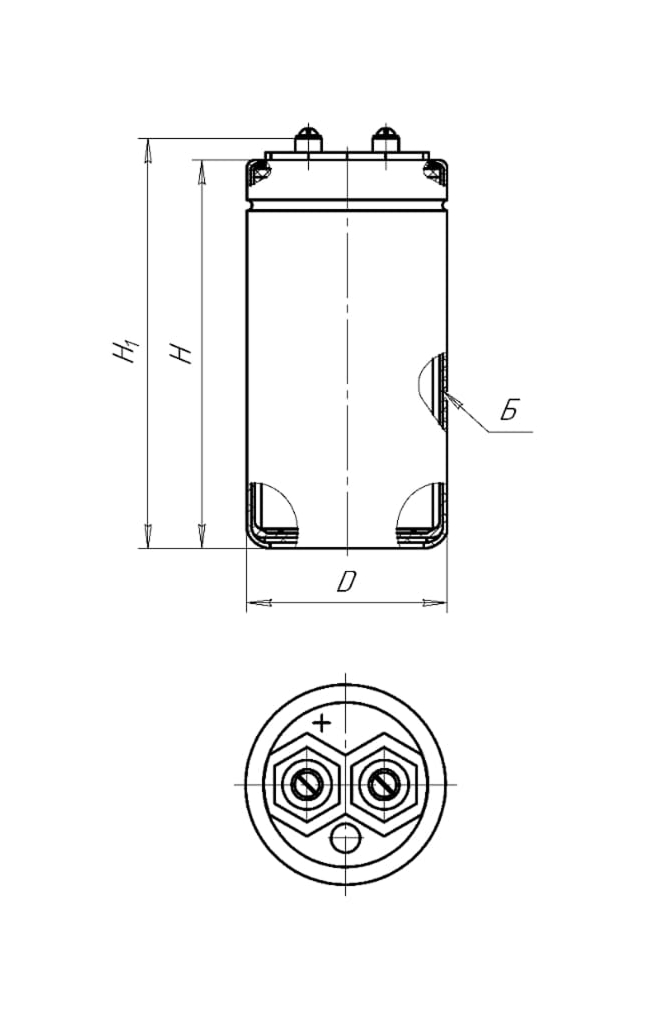

Основные размеры и масса конденсаторов
Вариант А

Диаметр, мм, D	Высота, мм, H	Внутренняя резьба выводов по ГОСТ 24705	Расстояние между осями выводов, мм, А	Масса, г, не более
35	60	М5	12,7	223
35	80	М5	12,7	310
50	80	М5	12,7	630
50	105	М5	22,2	828
65	105	М5	28,5	1398
76,1	105	М6/М5	31,7	1960
76,1	143	М6/М5	31,7	2630
76,1	214	М6/М5	31,7	2860
90	220	М5	32	3340

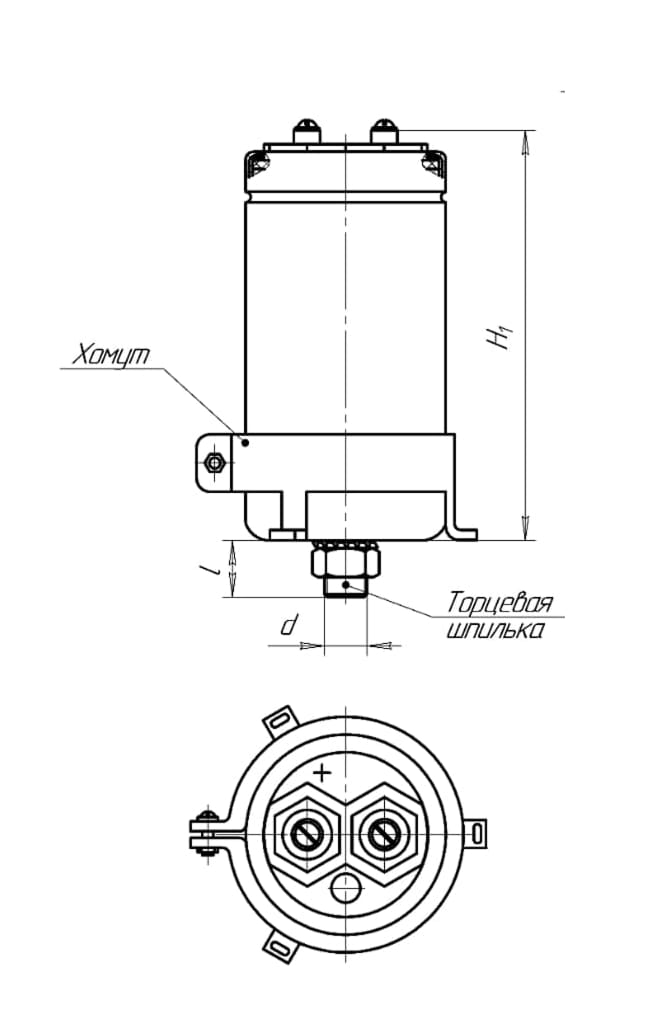

Основные размеры и масса конденсаторов
Вариант Б

Диаметр, мм, D	Высота, мм, H	Внутренняя резьба выводов по ГОСТ 24705	Расстояние между осями выводов, мм, A	Резьба торцевой шпильки корпуса, d₁, по ГОСТ 24705	Длина торцевой шпильки корпуса, мм, h	Масса, г, не более
35	60	М5	12,7	М8	13	230
35	80	М5	12,7	М8	13	321
50	80	М5	12,7	М12	17	643
50	105	М5	22,2	М12	17	845
65	105	М5	28,5	М12	17	1420
76,1	105	М6/М5	31,7	М12	17	1980
76,1	143	М6/М5	31,7	М12	17	2650
76,1	214	М6/М5	31,7	М12	17	2880
90	220	М5	32	М12	17	3360

Примеры маркировок

Номиналы конденсатора

Uном, В	16	25	40	50	63	100	160	200	250	350	400	450	500	550
Cном, мкФ
220			✓									✓
330			✓								✓	✓
470			✓	✓	✓			✓	✓	✓	✓	✓
680								✓	✓
1 000							✓	✓	✓	✓	✓	✓	✓
1 500						✓	✓	✓	✓	✓	✓	✓	✓
2 200			✓		✓	✓	✓	✓	✓	✓	✓	✓	✓	✓
2 700												✓
3 300			✓		✓	✓	✓	✓	✓	✓	✓	✓	✓
4 700			✓	✓	✓	✓	✓	✓	✓	✓	✓	✓	✓
5 600								✓	✓	✓	✓	✓	✓
6 800		✓	✓	✓	✓	✓	✓	✓	✓	✓	✓	✓	✓
8 200								✓	✓	✓	✓	✓
10 000		✓	✓	✓	✓	✓	✓	✓	✓	✓	✓	✓
12 000												✓
15 000		✓	✓	✓	✓	✓	✓	✓	✓	✓	✓	✓
22 000	✓	✓	✓	✓	✓	✓	✓	✓	✓	✓	✓	✓
33 000	✓	✓	✓	✓	✓	✓	✓	✓	✓	✓	✓	✓
47 000	✓	✓	✓	✓	✓	✓
68 000	✓	✓	✓	✓	✓	✓
100 000	✓	✓	✓	✓	✓
150 000	✓	✓		✓	✓
220 000	✓	✓	✓
330 000	✓	✓
470 000	✓
680 000	✓
1 000 000	✓
1 500 000	✓

Значения электрических параметров конденсаторов при поставке

Номинальное напряжение, U_ном, В	Номинальная ёмкость, С_{ном, 100Гц, 20°С}, мкФ, при Т = +(20±5)°С, F = 100 Гц	D×H, мм×мм	Тангенс угла потерь, tg δ_{100Гц, 20°С}, %, при Т = +(20±5)°С, F = 100 Гц, не более	Ток утечки, I_ут, мкА, при Т = +20°С, 5 мин, не более	Полное сопротивление, Z_{10кГц, 20°С}, мОм, при Т = +(20±5)°С, F = 10 кГц, не более	Эквивалентное последовательное сопротивление, R_{экв, 100Гц, 20°С}, мОм, при Т = + (20±5)°С, F = 100 Гц, не более	Номинальный ток, I_ном, А, при Т = +85 °С, F = 100 Гц
16	22 000	35×60	35	1056	16	18	6,6
16	33 000	35×60	40	1584	13	15	9,2
16	33 000	35×80	40	1584	13	15	10,2
16	47 000	35×80	55	2256	12	13	10,8
16	47 000	50×80	55	2256	12	13	12,5
16	68 000	50×80	60	3264	11	12	15,7
16	100 000	50×80	80	4800	11	10	16,5
16	100 000	50×105	80	4800	10	10	18,7
16	150 000	50×105	110	7200	9	10	19,5
16	150 000	65×105	110	7200	9	10	21,5
16	220 000	65×105	150	10560	8	8	22,4
16	330 000	65×105	190	15840	8	8	23,3
16	330 000	76,1×105	190	15840	8	8	25
16	470 000	76,1×105	190	22560	5	5	28,5
16	470 000	76,1×143	190	22560	5	5	32
16	680 000	76,1×143	250	32640	4	4	32,5
16	1 000 000	76,1×143	250	48000	3	3	34,5
16	1 500 000	90×220	300	72000	3	3	48,7
25	10 000	35×60	25	750	21	27	5,9
25	15 000	35×60	28	1125	12	16	9,3
25	22 000	35×80	35	1650	16	18	11,8
25	33 000	35×80	40	2475	14	15	12,1
25	33 000	50×80	40	2475	14	15	13,3
25	47 000	50×80	50	3525	10	12	15,7
25	68 000	50×80	60	5100	9	10	16,4
25	68 000	50×105	60	5100	9	10	18,7
25	100 000	50×105	70	7500	9	10	19,5
25	100 000	65×105	70	7500	9	10	21,5
25	150 000	65×105	100	11250	9	9	22
25	150 000	76,1×105	100	11250	9	9	23,5
25	220 000	76,1×105	150	16500	9	9	24,2
25	220 000	76,1×143	150	16500	9	9	28,5
25	330 000	76,1×143	200	24750	9	9	30,5
25	470 000	76,1×214	200	35250	5	5	35,6
40	10 000	35×60	20	1200	12	18	6,5
40	15 000	35×60	25	1800	10	13	7,4
40	15 000	35×80	25	1800	10	13	8,6
40	22 000	35×80	30	2640	14	16	8,9
40	22 000	50×80	30	2640	14	16	10,4
40	33 000	50×80	35	3960	13	15	13,5
40	47 000	50×80	40	5640	9	10	14,2
40	47 000	50×105	40	5640	9	10	15,1
40	47 000	65×105	40	5640	9	10	17,6
40	68 000	50×105	50	8160	8	10	18,2
40	68 000	65×105	50	8160	8	10	19,5
40	100 000	65×105	60	12000	8	9	21,2
40	150 000	76,1×105	90	18000	8	9	25,7
40	220 000	76,1×143	100	26400	6	6	31,5
40	330 000	76,1×214	120	39600	5	5	38,5
50	4 700	35×60	20	705	30	33	5,6
50	6 800	35×60	20	1020	24	25	7
50	10 000	35×60	20	1500	20	21	10
50	15 000	35×80	25	2250	15	17	11,3
50	22 000	50×80	30	3300	13	16	13,1
50	33 000	50×105	35	4950	13	15	16
50	47 000	50×105	40	7050	10	12	16,2
50	47 000	65×105	40	7050	10	12	18,3
50	68 000	65×105	60	10200	9	12	18
50	68 000	76,1×105	60	10200	9	12	22,1
50	100 000	76,1×105	90	15000	8	8	23,8
50	100 000	76,1×143	90	15000	8	8	25,8
50	150 000	76,1×143	100	22500	6	6	31,5
63	4 700	35×60	15	888.3	25	29	6,2
63	6 800	35×60	18	1285.2	20	21	7
63	10 000	35×80	20	1890	20	21	8,7
63	10 000	50×80	20	1890	16	18	10,1
63	15 000	50×80	25	2835	13	15	11,1
63	22 000	50×80	30	4158	11	13	12,4
63	22 000	50×105	30	4158	11	13	14,6
63	33 000	50×105	35	6237	10	11	15,6
63	33 000	65×105	35	6237	10	11	17,9
63	47 000	50×105	45	8883	9	10	15,8
63	47 000	65×105	45	8883	10	11	18,8
63	68 000	76,1×105	50	12852	10	11	25,7
63	100 000	76,1×105	55	1890	8	8	31,5
63	100 000	76,1×143	55	1890	8	8	34,5
63	150 000	76,1×143	60	2835	6	6	36,1
100	1 500	35×60	15	450	65	84	4
100	2 200	35×60	15	660	47	57	5
100	3 300	35×60	15	990	39	48	5,3
100	3 300	35×80	15	990	39	48	6,8
100	4 700	35×80	15	1410	26	30	7,5
100	4 700	50×80	15	1410	26	30	10
100	6 800	50×80	20	2040	20	23	11,1
100	10 000	50×80	20	3000	14	16	11,9
100	10 000	50×105	20	3000	14	16	13,9
100	10 000	65×105	20	3000	14	16	14,5
100	15 000	50×105	25	4500	12	13	14,8
100	15 000	65×105	25	4500	12	13	17,5
100	22 000	65×105	25	6600	12	12	18,2
100	33 000	76,1×105	25	9900	10	10	23,1
100	47 000	76,1×143	30	14100	9	10	30,2
100	68 000	76,1×143	30	20400	8	8	36,5
100	68 000	76,1×214	40	20400	5	6	39,5
160	1 000	35×80	10	480	90	98	4
160	1 500	50×80	10	720	71	62	5,3
160	2 200	50×80	10	1056	43	50	7
160	3 300	50×105	12	1584	30	35	8,6
160	4 700	50×105	12	2256	25	25	10,9
160	4 700	65×105	12	2256	25	25	11,9
160	6 800	50×105	12	3264	22	21	11,4
160	6 800	65×105	12	3264	22	20	13
160	10 000	76,1×105	15	4800	12	13	17,4
160	10 000	76,1×143	15	4800	12	13	19,4
160	15 000	76,1×143	15	7200	10	11	20,9
160	22 000	76,1×143	20	10560	10	10	26,4
160	33 000	76,1×214	20	15840	8	8	34,1
200	680	35×60	10	408	119	124	3,4
200	1 000	35×80	10	600	88	86	3,5
200	1 500	50×80	10	900	63	60	5,8
200	2 200	50×105	10	1320	37	40	7,2
200	3 300	50×105	12	1980	30	32	9
200	3 300	65×105	12	1980	29	31	10,2
200	4 700	50×105	12	2820	26	28	10,4
200	4 700	65×105	12	2820	25	27	11,1
200	5 600	65×105	12	3360	18	21	12,1
200	6 800	65×105	12	4080	16	20	13,9
200	6 800	76,1×105	12	4080	15	19	14,3
200	8 200	76,1×105	12	4920	14	16	14,8
200	10 000	76,1×105	15	6000	12	13	15,8
200	10 000	76,1×143	15	6000	12	13	18,6
200	15 000	76,1×143	18	9000	12	12	21,4
200	22 000	76,1×143	18	13200	9	9	28,9
200	33 000	76,1×214	22	19800	8	8	36,1
250	470	35×60	10	352.5	200	211	2,8
250	680	35×80	10	510	121	127	3,5
250	1 000	35×80	10	750	88	86	4,1
250	1 500	50×80	10	1125	56	64	5
250	2 200	50×105	10	1650	36	40	7,5
250	3 300	50×105	12	2475	26	31	9,8
250	3 300	65×105	12	2475	25	30	11
250	4 700	65×105	12	3525	21	24	11,8
250	4 700	76,1×105	12	3525	18	20	13,2
250	5 600	76,1×105	12	4200	16	17	13,8
250	6 800	76,1×105	12	5100	13	15	14,1
250	8 200	76,1×143	12	6150	13	14	16
250	10 000	76,1×143	13	7500	12	13	19,7
250	15 000	76,1×143	13	11250	11	11	21,9
250	22 000	76,1×214	14	16500	9	10	34,2
350	470	35×60	10	494	136	170	3,3
350	680	35×80	10	714	95	108	4
350	1 000	50×80	10	1050	62	79	5
350	1 000	50×105	10	1050	62	79	5,5
350	1 500	50×105	10	1575	52	60	7,4
350	2 200	50×105	10	2310	40	44	9
350	2 200	65×105	10	2310	34	37	9,5
350	3 300	65×105	12	3465	22	26	10,1
350	3 300	76,1×105	12	3465	22	26	12,8
350	4 700	76,1×105	12	4935	16	17	14,5
350	4 700	76,1×143	12	4935	16	17	17,5
350	5 600	76,1×143	12	5880	16	17	18,5
350	6 800	76,1×143	12	7140	15	16	19,2
350	8 200	76,1×143	12	8610	15	16	20,7
350	10 000	76,1×143	12	10500	15	15	23
350	10 000	76,1×214	14	10500	14	15	26,6
350	15 000	76,1×214	15	15750	14	14	31,7
350	22 000	90×220	20	23100	13	13	35,4
400	220	35×60	10	264	288	350	2,1
400	330	35×60	10	396	273	290	2,8
400	470	35×60	10	564	149	160	3
400	470	35×80	10	564	155	165	3,5
400	680	50×80	10	816	115	120	4,7
400	680	50×105	10	816	120	124	5,1
400	1 000	50×80	10	1200	95	105	5,8
400	1 000	50×105	10	1200	85	110	6,3
400	1 500	50×105	10	1800	55	65	7
400	1 500	65×105	10	1800	55	65	7,9
400	2 200	50×105	10	2640	47	50	8,3
400	2 200	65×105	10	2640	47	50	9
400	2 200	76,1×105	10	2640	47	50	10,7
400	3 300	65×105	12	3960	30	35	11
400	3 300	76,1×105	12	3960	30	35	13,1
400	3 300	76,1×143	12	3960	30	35	14,2
400	4 700	76,1×105	15	5640	29	30	14,9
400	4 700	76,1×143	15	5640	29	30	16,8
400	5 600	76,1×143	15	6720	25	26	19
400	6 800	76,1×143	15	8160	18	20	19,5
400	8 200	76,1×143	15	9840	20	22	19
400	10 000	76,1×143	15	12000	20	22	19
400	10 000	76,1×214	15	12000	19	20	26
400	15 000	90×220	20	18000	12	15	33,5
450	220	35×60	10	297	300	360	2
450	330	35×60	10	445,5,0	210	240	2,8
450	470	50×80	10	634,5	179	200	4
450	680	50×80	10	918	128	140	4,4
450	680	50×105	10	918	128	140	5
450	1 000	50×80	10	1350	88	100	4,8
450	1 000	50×105	10	1350	88	100	6,4
450	1 500	50×105	10	2025	55	67	7,1
450	1 500	65×105	10	2025	55	67	8
450	2 200	65×105	10	2970	55	60	9
450	2 200	76,1×105	10	2970	47	60	11,2
450	2 200	76,1×143	10	2970	47	60	12,5
450	2 700	65×105	10	3645	30	35	7,1
450	3 300	76,1×105	12	4455	30	35	11,2
450	3 300	76,1×143	12	4455	30	35	12,9
450	4 700	76,1×143	15	6345	30	32	15
450	5 600	76,1×143	15	7560	25	26	19
450	6 800	76,1×143	15	9180	25	26	19
450	8 200	76,1×143	15	11070	20	22	19
450	10 000	76,1×143	20	13500	20	22	19
450	10 000	76,1×214	20	13500	20	22	23,1
450	12 000	76,1×214	20	16200	12	15	29,8
450	15 000	90×220	20	20250	12	14	32,6
500	1 000	50×105	15	1500	114	125	4
500	1 500	65×105	15	2250	91	81	5,2
500	2 200	76,1×105	15	3300	66	62	7,4
500	2 200	76,1×143	15	3300	66	55	8,2
500	3 300	76,1×143	15	4950	53	39	10,3
500	4 700	76,1×143	15	7050	32	30	11,6
500	5 600	76,1×214	15	8400	22	26	19,8
500	6 800	76,1×214	15	10200	22	24	20,2
550	2 200	65×105	19	7260	70	81	9,5

Надёжность конденсаторов

Режимы и условия эксплуатации			Наработка t_λ, ч, не менее	Интенсивность отказов конденсаторов, λ, 1/ч, не более	Примечание
Вид режима	Электрический режим	Температура среды, °C	Наработка t_λ, ч, не менее	Интенсивность отказов конденсаторов, λ, 1/ч, не более	Примечание
Типовой	Uном, Iном	+85	12 000	1x10^-4	1,2
Типовой	Uном, Iном	+85	15 000	1x10^-5	3
Облегчённый	Uном, 1,5*Iном	+40	200 000	5x10^-6	-
Примечания: 1 Для Uном ≤ 100 В; 2 Для Uном = 500 В, 550 В; 3 Для Uном 100 В < Uном <500 В

95-процентный срок сохраняемости конденсаторов при хранении в условиях согласно ГОСТ 21493 должен быть 20 лет

Допустимое значение номинального пульсирующего тока в зависимости от температуры и частоты вычисляют по формуле: I = I_НОМ × k_RT × k_RF, где I_НОМ — допустимое значение номинального пульсирующего тока при температуре 85°C на частоте 120 Гц

KRT - коэффициент коррекции Iном в зависимости от температуры

Tокр, °C	+35	+45	+55	+65	+75	+85
KRT	2,2	2,1	1,8	1,6	1,4	1,0

KRF - коэффициент коррекции Iном в зависимости от частоты

F, Гц	50	100	300	1000	≥ 10 000
KRF	0,25	1,0	1,2	1,3	1,5

Кодированное условное обозначение конденсаторов
(идентификационный номер (partnumber))

Конденсатор К50-109a – 16В – 22000мкФ (±20) % – И – ЕВАЯ.673541.067ТУ
(K50-109A-E-229M-D35H60-PET-067)

1	1.1	2	3	4	5	6	7	8
Конденсатор К50-109	a	16В	22000мкФ	±20%	D=35мм	H=60мм	PET	ЕВАЯ.673541.067ТУ
K50-109	a	E	229	M	D35	H60	PET	067

1. К50-109 – конденсатор К50-109

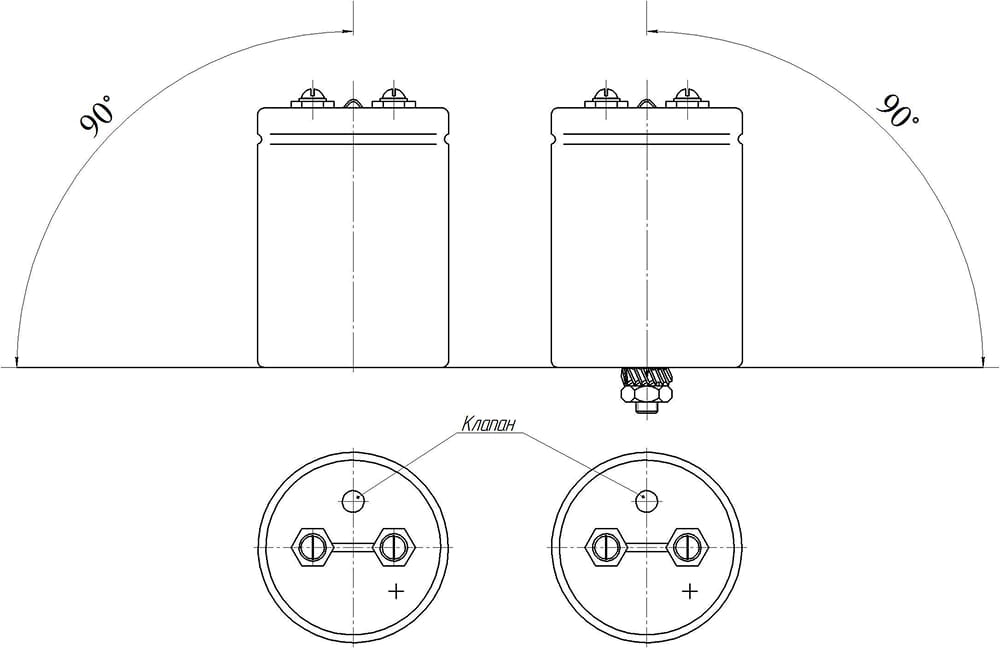

1.1 Вариант конструктивного исполнения

Код	Наличие шпильки
а	без торцевой шпильки
б	с торцевой шпилькой

2. Код номинального напряжения

Код	E	G	S	J	K	N	Q	Z	W	T	Y	U	V	V50
Uном, В	16	25	40	50	63	100	160	200	250	350	400	450	500	550

3. Код номинальной ёмкости

Код	227	337	477	687	108	158	228	278	338	478	568
Cном, мкФ	220	330	470	680	1000	1500	2200	2700	3300	4700	5600

Код	688	828	109	159	229	339	479	689	1009
Cном, мкФ	6800	8200	10000	15000	22000	33000	47000	68000	100000

Код	1509	2209	3309	4709	6809	10009	15009
Cном, мкФ	150000	220000	330000	470000	680000	1000000	1500000

4. Код допуска по ёмкости

Код	M	Q
Допуск, %	±20	-10 +30

5. Код диаметра конденсатора

Код	D35	D51	D63	D76	D90
Диаметр, мм	35	50	65	76,1	90

6. Код высоты конденсатора

Код	H60	H79	H105	H143	H214	H220
Высота, мм	60	80	105	143	214	220

7. Код изоляции

Код	Расшифровка
PET	Изолированные, упаковка в коробку для ручной сборки аппаратуры

8. Код ТУ

Код	Обозначение ТУ
067	ЕВАЯ.673541.067ТУ

Пример условного обозначения при заказе

КОНДЕНСАТОР К50-109а — 16В — 22000мкФ (±20)% -И- ЕВАЯ.673541.067ТУ;

КОНДЕНСАТОР К50-109б — 16В — 22000мкФ (-10+30)% -И- ЕВАЯ.673541.067ТУ;

«а» — конденсаторы без торцевой шпильки;
«б» — конденсаторы с торцевой шпилькой;
«И» — конденсаторы изолированные.

Вас также могут заинтересовать другие конденсаторы общепромышленного назначения

Типы конденсаторов

Скачайте подробный каталог конденсаторов в формате PDF

Размер файла: 55 Мб

Продукция АО «Элеконд»

Автокомпоненты

— Свечи зажигания

— Резинотехнические изделия

— Автомобильная светотехника

Электротехническая продукция

— Многофункциональное устройство (МФУ)

К50-109

ЕВАЯ.673541.067ТУ
