К50-108

Name: К50-108
Brand: АО «Элеконд»

ЕВАЯ.673541.069ТУ

Оксидно-электролитический алюминиевый конденсатор

elecond-market@elcudm.ru

+7 (34147) 4-25-01

elecond-market@elcudm.ru

+7 (34147) 4-25-01

Контакты

Выписка из реестра российской продукции Каталог ГИСП

Конденсаторы оксидно-электролитические алюминиевые К50-108, полярные, постоянной ёмкости, предназначенные для внутреннего монтажа и для работы в цепях постоянного и пульсирующего тока вторичных источников питания и преобразовательной техники.
Конденсаторы изготавливают в климатическом исполнении УХЛ.

Конденсаторы предназначены для:
— механизированной сборки аппаратуры;
— ручной сборки аппаратуры.

Рекомендуются для замены конденсаторов импортного производства: HP3, Hitachi; 157PUM-SI, Vishay; B43640, EPCOS; JB, JNC; LG, Yageo и др.

Техническая информация

Информация по поставке

Контактная информация

Узнайте о сроках поставки, стоимости продукции или просто задайте интересующий вопрос

Основные технические параметры

Наименование	Значение
Номинальное напряжение, В	16…550
Номинальная ёмкость, мкФ	68…100000
Допускаемое отклонение ёмкости (25 °C, 50 Гц), %	±20
Повышенная температура среды Tокр, максимальное значение при эксплуатации, °С	+85
Пониженная температура среды Tокр, минимальное значение при эксплуатации, °С	-40

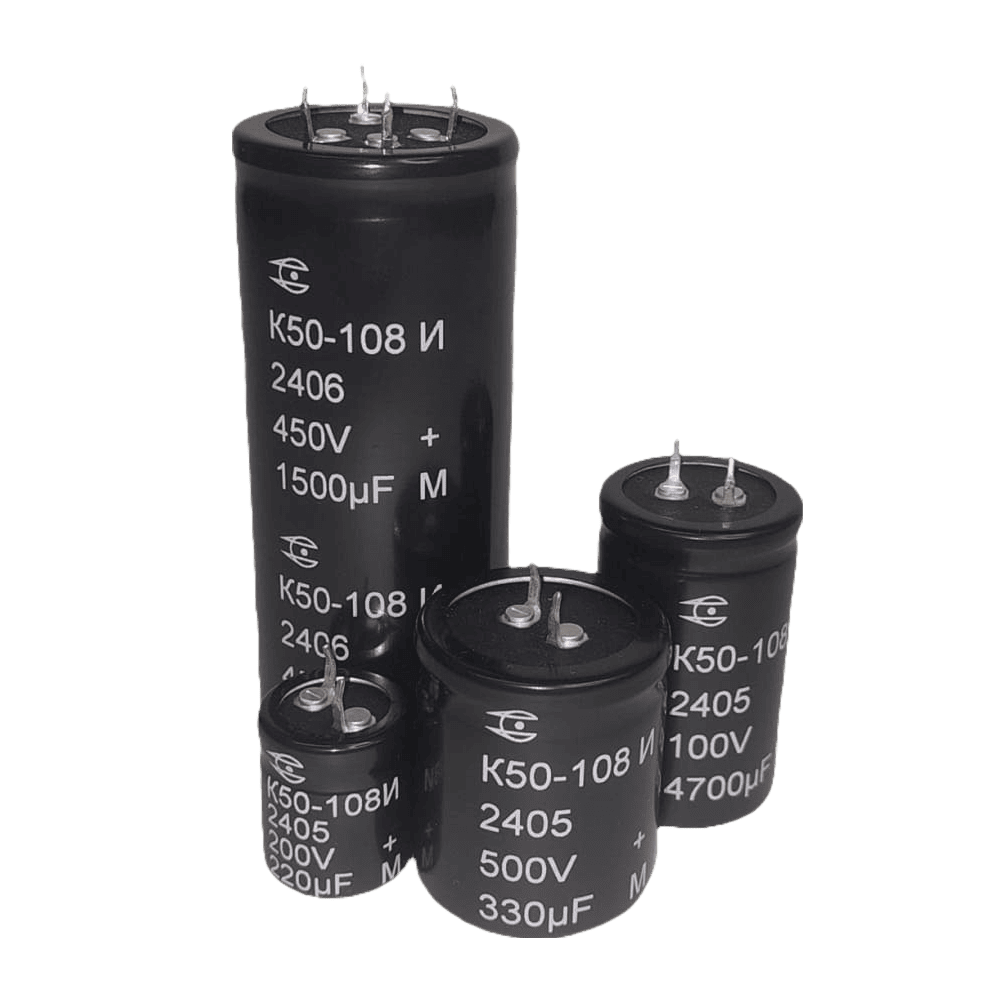

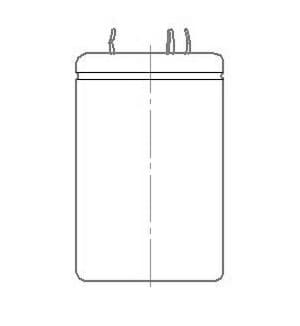

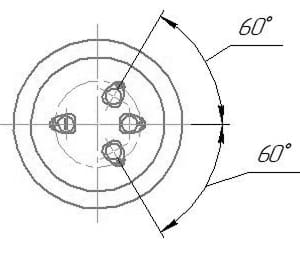

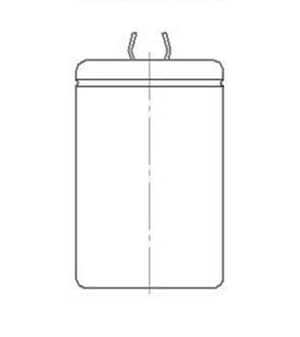

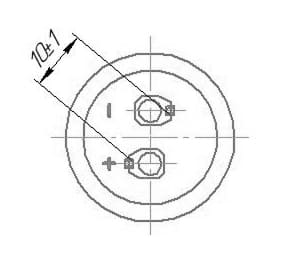

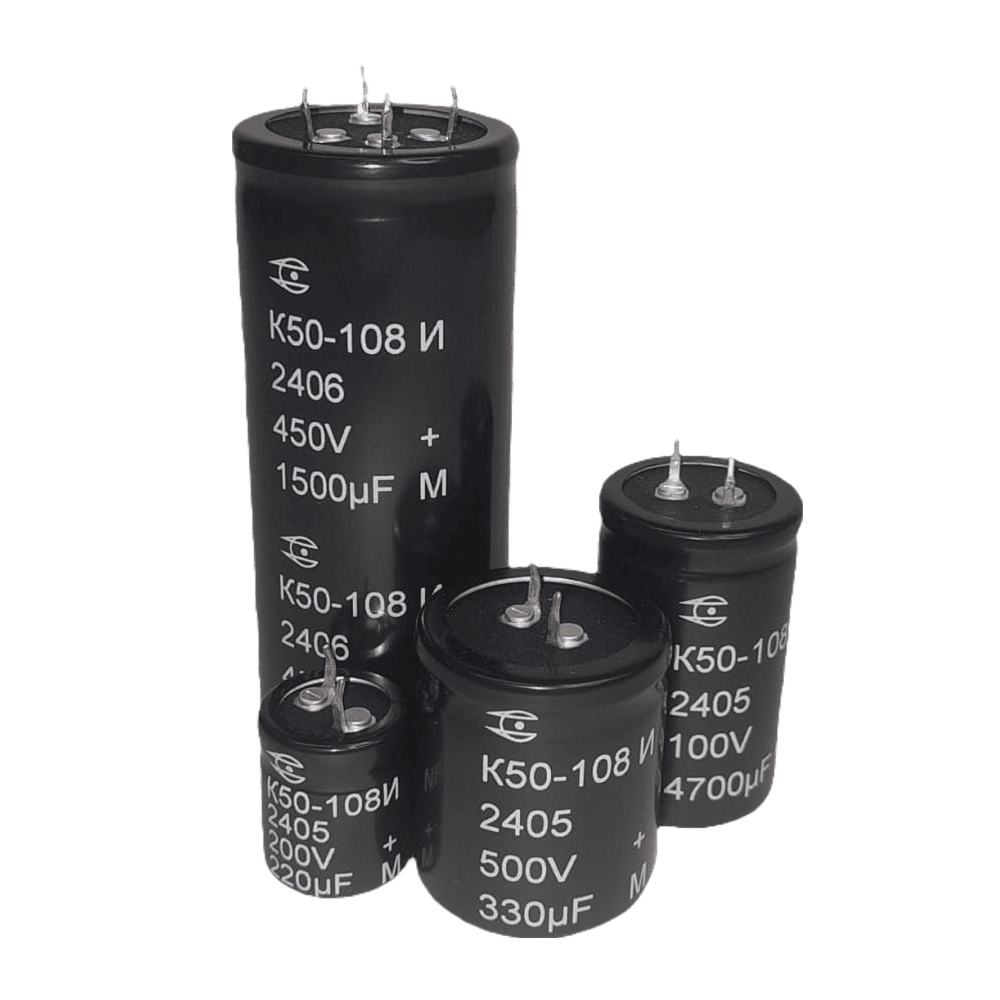

Внешний вид конденсаторов

Основные размеры и масса конденсаторов
Вариант А

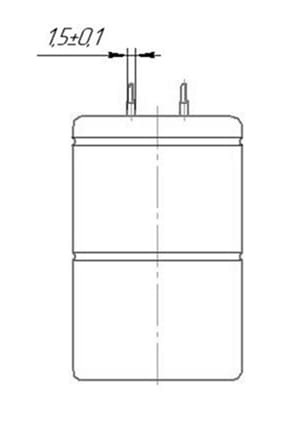

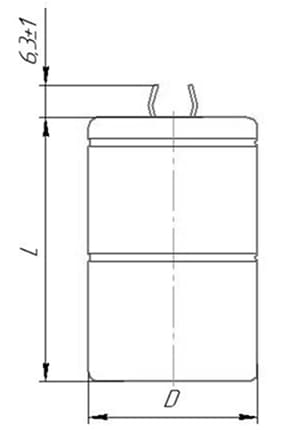

Диаметр, мм, D	Высота, мм, L	Расстояние между осями выводов, мм, ±1мм	Ширина выводов, мм, ±0,1мм	Длина выводов, мм, ±1мм	Наличие зига	Масса, г не более
22	25	10	1,5	6,3	+	26
22	30	10	1,5	6,3	+	28
22	35	10	1,5	6,3	+	36
22	40	10	1,5	6,3	+	40
22	45	10	1,5	6,3	+	43
22	50	10	1,5	6,3	+	46
25	25	10	1,5	6,3	+	31
25	30	10	1,5	6,3	+	36
25	35	10	1,5	6,3	+	41
25	40	10	1,5	6,3	+	46
25	45	10	1,5	6,3	+	52
25	50	10	1,5	6,3	+	57
30	25	10	1,5	6,3	+	37
30	30	10	1,5	6,3	+	45
30	35	10	1,5	6,3	+	54
30	40	10	1,5	6,3	+	57
30	45	10	1,5	6,3	+	64
30	50	10	1,5	6,3	+	69
30	55	10	1,5	6,3	+	72
30	75	10	1,5	6,3	-	96
35	25	10	1,5	6,3	+	49
35	30	10	1,5	6,3	+	58
35	35	10	1,5	6,3	+	67
35	40	10	1,5	6,3	+	72
35	45	10	1,5	6,3	+	80
35	50	10	1,5	6,3	+	90
35	55	10	1,5	6,3	+	99
35	60	10	1,5	6,3	+	108
35	70	10	1,5	6,3	-	126
35	75	10	1,5	6,3	-	135
35	80	10	1,5	6,3	-	141
40	35	10	1,5	6,3	-	89
40	36	10	1,5	6,3	-	90
40	41	10	1,5	6,3	-	103
40	50	10	1,5	6,3	-	126
40	51	10	1,5	6,3	-	127
40	60	10	1,5	6,3	-	151
40	61	10	1,5	6,3	-	152
40	71	10	1,5	6,3	-	170
40	76	10	1,5	6,3	-	184
40	81	10	1,5	6,3	-	198
40	100	10	1,5	6,3	-	234
40	101	10	1,5	6,3	-	235
40	110	10	1,5	6,3	-	262

Основные размеры и масса конденсаторов
Вариант Б

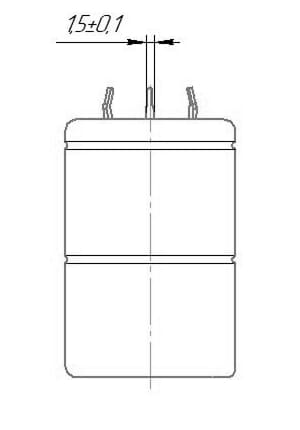

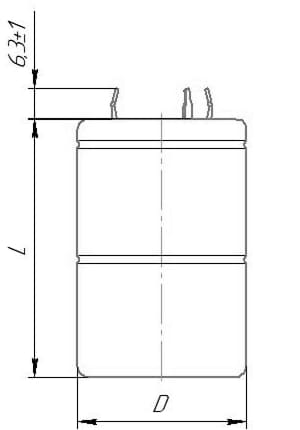

Диаметр, мм, D	Высота, мм, L	Ширина выводов, мм, ±0,1мм	Длина выводов, мм, ±1мм	Наличие зига	Масса, г не более
35	25	1,5	6,3	+	49
35	30	1,5	6,3	+	58
35	35	1,5	6,3	+	67
35	40	1,5	6,3	+	72
35	45	1,5	6,3	+	80
35	50	1,5	6,3	+	90
35	55	1,5	6,3	+	99
35	60	1,5	6,3	+	108
35	70	1,5	6,3	-	126
35	75	1,5	6,3	-	135
35	80	1,5	6,3	-	141
40	35	1,5	6,3	-	89
40	36	1,5	6,3	-	90
40	41	1,5	6,3	-	103
40	50	1,5	6,3	-	126
40	51	1,5	6,3	-	127
40	60	1,5	6,3	-	151
40	61	1,5	6,3	-	152
40	71	1,5	6,3	-	170
40	76	1,5	6,3	-	184
40	81	1,5	6,3	-	198
40	100	1,5	6,3	-	234
40	101	1,5	6,3	-	235
40	110	1,5	6,3	-	262

Примеры маркировок

Номиналы конденсатора

Uном, В	16	25	35	50	63	100	160	200	250	350	400	450	500	550
Cном, мкФ
68													✓
100										✓	✓	✓	✓	✓
120												✓
150										✓	✓	✓	✓
180											✓
220								✓	✓	✓	✓	✓	✓	✓
270												✓
330								✓	✓	✓	✓	✓	✓
390							✓	✓	✓	✓	✓	✓	✓
470							✓	✓	✓	✓	✓	✓	✓
560							✓	✓	✓	✓	✓	✓	✓
680							✓	✓	✓	✓	✓	✓	✓
820							✓	✓	✓	✓	✓	✓	✓
1 000						✓	✓	✓	✓	✓	✓	✓	✓
1 200							✓	✓	✓	✓	✓	✓	✓
1 500					✓	✓	✓	✓	✓	✓	✓	✓	✓
1 800							✓	✓	✓	✓	✓	✓	✓
2 200				✓	✓	✓	✓	✓	✓	✓	✓	✓	✓
3 300			✓	✓	✓	✓	✓	✓	✓	✓	✓	✓
4 700		✓	✓	✓	✓	✓	✓	✓	✓	✓	✓	✓
5 600						✓	✓	✓	✓	✓	✓	✓
6 800	✓	✓	✓	✓	✓	✓	✓	✓	✓	✓	✓	✓
10 000	✓	✓	✓	✓	✓	✓	✓	✓	✓	✓	✓	✓
15 000	✓	✓	✓	✓	✓	✓	✓	✓	✓	✓	✓	✓
22 000	✓	✓	✓	✓	✓	✓	✓	✓	✓	✓	✓	✓
33 000	✓	✓	✓	✓	✓	✓	✓	✓	✓	✓	✓	✓
47 000	✓	✓	✓	✓	✓	✓	✓	✓	✓	✓	✓	✓
68 000	✓	✓	✓	✓	✓	✓	✓	✓	✓	✓	✓	✓
100 000	✓	✓	✓	✓	✓	✓	✓	✓	✓	✓	✓	✓

Значения электрических параметров конденсаторов при поставке

Номинальное напряжение, U_ном, В	Номинальная ёмкость, С_ном,мкФ, при Т=+(20±5)°С, F=100Гц	Габаритные размеры, D×L, мм×мм	Тангенс угла потерь, tg δ, %, при Т=+(20±5)°С, F=100Гц, не более	Ток утечки, I_ут, мкА Т=+(20±5)°С, не более	Эквивалентное последовательное сопротивление, R_экв, мОм, при Т=+(20±5)°С, F=100Гц, не более	Номинальный ток, I_ном, А, при Т=+40°С, F=120Гц	Номинальный ток, I_ном, А, при Т=+85°С, F=120Гц
16	6 800	22×25	50	2 176	51	3.92	1.96
16	10 000	25×25	50	3 200	41	4.22	2.11
16	10 000	22×30	50	3 200	41	4.26	2.13
16	15 000	25×30	50	4 800	33	5.54	2.77
16	15 000	30×25	50	4 800	33	5.54	2.77
16	15 000	22×40	50	4 800	33	5.84	2.92
16	22 000	30×30	50	7 040	27	7.1	3.55
16	22 000	35×25	50	7 040	27	7.1	3.55
16	22 000	25×45	50	7 040	27	7.74	3.87
16	33 000	35×35	50	10 560	25	9.06	4.53
16	33 000	30×45	50	10 560	25	9.42	4.71
16	47 000	35×40	50	15 040	22	11.33	5.66
16	68 000	35×60	90	21 760	12	14.24	7.12
16	100 000	40×60	120	32 000	10	17.76	8.88
25	4 700	22×25	40	2 350	88	3.26	1.63
25	6 800	25×25	40	3 400	70	4.12	2.06
25	6 800	22×30	40	3 400	70	4.16	2.08
25	10 000	22×35	40	5 000	48	4.54	2.27
25	10 000	25×30	40	5 000	48	4.54	2.27
25	10 000	30×25	40	5 000	48	4.54	2.27
25	15 000	25×35	40	7 500	39	5.88	2.94
25	15 000	30×30	40	7 500	39	5.88	2.94
25	15 000	35×25	40	7 500	39	5.88	2.94
25	15 000	22×45	40	7 500	39	6.12	3.06
25	22 000	30×35	40	11 000	30	7.5	3.75
25	22 000	35×30	40	11 000	30	7.5	3.75
25	22 000	25×45	40	11 000	30	7.74	3.87
25	33 000	35×40	40	16 500	22	9.48	4.74
25	33 000	30×50	40	16 500	22	9.78	4.89
35	3300	22×25	35	2 310	165	3.04	1.52
35	4 700	25×25	35	3 290	115	3.44	1.72
35	4 700	22×30	35	3 290	115	3.46	1.73
35	6 800	22×35	35	4 760	80	4.42	2.21
35	6 800	25×30	35	4 760	80	4.42	2.21
35	6 800	30×25	35	4 760	80	4.42	2.21
35	10 000	25×35	35	7 000	55	4.8	2.4
35	10 000	30×30	35	7 000	55	4.8	2.4
35	10 000	35×25	35	7 000	55	4.8	2.4
35	10 000	22×45	35	7 000	55	5	2.5
35	15 000	30×35	35	10 500	35	6.2	3.1
35	15 000	35×30	35	10 500	35	6.2	3.1
35	15 000	25×50	35	10 500	35	6.66	3.33
35	22 000	30×45	35	15 400	25	8.2	4.1
35	22 000	35×40	35	15 400	25	8.28	4.14
35	33 000	35×50	40	23 100	20	10.28	5.14
50	2 200	22×25	30	2 200	108	2.48	1.24
50	3 300	25×25	30	3 300	72	3.22	1.61
50	3 300	22×30	30	3 300	72	3.24	1.62
50	4 700	22×35	30	4 700	50	3.68	1.84
50	4 700	25×30	30	4 700	50	3.68	1.84
50	4 700	30×25	30	4 700	50	3.68	1.84
50	6 800	30×30	30	6 800	48	4.68	2.34
50	6 800	35×25	30	6 800	48	4.68	2.34
50	6 800	25×40	30	6 800	48	4.86	2.43
50	6 800	22×50	30	6 800	48	5.08	2.54
50	10 000	30×35	35	10 000	32	5.06	2.53
50	10 000	35×30	35	10 000	32	5.06	2.53
50	10 000	25×50	35	10 000	32	5.46	2.73
50	15 000	35×40	35	15 000	26	6.82	3.41
50	15 000	30×50	35	15 000	26	7.06	3.53
63	1 500	22×25	25	1 890	159	2.38	1.19
63	2 200	25×25	25	2 772	108	2.62	1.31
63	2 200	22×30	25	2 772	108	2.64	1.32
63	3 300	22×35	25	4 158	80	3.44	1.72
63	3 300	25×30	25	4 158	80	3.44	1.72
63	3 300	30×25	25	4 158	80	3.44	1.72
63	4 700	25×35	25	5 922	60	3.9	1.95
63	4 700	30×30	25	5 922	60	3.9	1.95
63	4 700	35×25	25	5 922	60	3.9	1.95
63	4 700	22×45	25	5 922	60	4.04	2.02
63	6 800	30×35	25	8 568	40	4.96	2.48
63	6 800	35×30	25	8 568	40	4.96	2.48
63	6 800	25×50	25	8 568	40	5.32	2.66
63	10 000	30×45	35	12 600	42	5.54	2.77
63	10 000	35×40	35	12 600	35	5.56	2.78
63	15 000	35×50	35	18 900	35	7.4	3.7
100	1 000	25×25	20	2 000	180	2.04	1.02
100	1 000	22×30	20	2 000	180	2.06	1.03
100	1 500	22×35	20	3 000	120	2.68	1.34
100	1 500	25×30	20	3 000	120	2.68	1.34
100	1 500	30×25	20	3 000	120	2.68	1.34
100	2 200	30×30	20	4 400	82	2.96	1.48
100	2 200	35×25	20	4 400	82	2.96	1.48
100	2 200	25×40	20	4 400	82	3.1	1.55
100	2 200	22×50	20	4 400	82	3.24	1.62
100	3 300	35×30	20	6 600	60	3.84	1.92
100	3 300	30×40	20	6 600	60	4.02	2.01
100	3 300	25×50	20	6 600	60	4.14	2.07
100	4 700	35×40	25	9 400	45	4.52	2.26
100	4 700	30×50	25	9 400	45	4.66	2.33
100	5 600	35×40	25	11 200	40	4.91	2.45
100	5 600	35×45	25	11 200	40	5.14	2.57
100	6 800	35×50	25	13 600	35	5.9	2.95
100	10 000	35×70	25	20 000	30	5.9	2.95
160	390	22×25	15	1 248	365	3.3	1.65
160	470	25×25	15	1 504	305	3.82	1.91
160	470	22×30	15	1 504	305	3.88	1.94
160	560	25×30	15	1 792	255	4.44	2.22
160	560	22×35	15	1 792	255	4.46	2.23
160	680	25×30	15	2 176	210	4.92	2.46
160	680	30×25	15	2 176	210	4.92	2.46
160	680	22×40	15	2 176	210	5.2	2.6
160	820	25×35	15	2 624	175	5.74	2.87
160	820	30×30	15	2 624	175	5.74	2.87
160	820	22×45	15	2 644	175	5.98	2.99
160	1 000	30×30	15	3 200	145	6.34	3.17
160	1 000	35×25	15	3 200	145	6.34	3.17
160	1 000	25×40	15	3 200	145	6.6	3.3
160	1 000	22×50	15	3 200	145	6.88	3.44
160	1 200	30×35	15	3 840	120	7.34	3.67
160	1 200	35×30	15	3 840	120	7.34	3.67
160	1 200	25×45	15	3 840	120	7.56	3.78
160	1 500	30×40	15	4 800	95	8.6	4.3
160	1 500	35×35	15	4 800	95	8.72	4.36
160	1 800	35×35	15	5 760	80	9.54	4.77
160	1 800	30×45	15	5 760	80	9.84	4.92
160	3 300	40×61	20	10 560	45	16.22	8.11
200	220	22×25	15	880	485	3	1.5
200	330	22×25	15	1 320	325	3.63	1.82
200	330	25×25	15	1 320	325	3.86	1.93
200	330	22×30	15	1 320	325	3.88	1.94
200	390	25×25	15	1 560	275	4.18	2.09
200	390	22×30	15	1 560	275	4.22	2.11
200	470	22×35	15	1 880	230	4.9	2.45
200	470	25×30	15	1 880	230	4.9	2.45
200	470	30×25	15	1 880	230	4.9	2.45
200	560	30×25	15	2 240	190	5.36	2.68
200	560	22×40	15	2 240	190	5.66	2.83
200	560	25×35	15	2 240	190	5.66	2.83
200	680	25×35	15	2 720	160	6.3	3.15
200	680	30×30	15	2 720	160	6.3	3.15
200	680	35×25	15	2 720	160	6.3	3.15
200	680	22×45	15	2 720	160	6.56	3.28
200	820	30×30	15	3 280	130	6.88	3.44
200	820	35×25	15	3 280	130	6.88	3.44
200	820	25×40	15	3 280	130	7.18	3.59
200	1 000	30×35	15	4 000	110	8	4
200	1 000	35×30	15	4 000	110	8.06	4.03
200	1 000	25×50	15	4 000	110	8.62	4.31
200	1 200	30×40	15	4 800	90	9.22	4.61
200	1 200	35×35	15	4 800	90	9.36	4.68
200	1 500	35×40	15	6 000	75	10.84	5.42
200	1 500	40×36	15	6 000	75	10.98	5.49
200	1 800	40×41	15	7 200	60	12.46	6.23
200	1 800	35×50	15	7 200	60	12.84	6.42
200	2 200	35×50	15	8 800	50	13.36	6.68
250	220	22×25	15	1 100	485	3	1.5
250	330	25×30	15	1 650	325	4.1	2.05
250	330	22×35	15	1 650	325	4.12	2.06
250	390	22×35	15	1 950	275	4.48	2.24
250	390	25×30	15	1 950	275	4.48	2.24
250	390	30×25	15	1 950	275	4.48	2.24
250	470	30×25	15	2 350	230	4.92	2.46
250	470	22×40	15	2 350	230	5.16	2.58
250	470	25×35	15	2 350	230	5.16	2.58
250	470	35×25	15	2 350	230	5.24	2.62
250	560	25×35	15	2 800	190	5.64	2.82
250	560	30×30	15	2 800	190	5.7	2.85
250	560	35×25	15	2 800	190	5.7	2.85
250	560	25×40	15	2 800	190	5.92	2.96
250	560	22×50	15	2 800	190	6.18	3.09
250	680	30×35	15	3 400	160	6.62	3.31
250	680	35×30	15	3 400	160	6.62	3.31
250	680	22×50	15	3 400	160	6.8	3.4
250	680	25×45	15	3 400	160	6.84	3.42
250	820	35×30	15	4 100	130	7.28	3.64
250	820	30×40	15	4 100	130	7.64	3.82
250	820	25×50	15	4 100	130	7.8	3.9
250	1 000	30×40	15	5 000	110	8.43	4.21
250	1 000	35×35	15	5 000	110	8.54	4.27
250	1 000	30×45	15	5 000	110	8.8	4.4
250	1 000	35×40	15	5 000	110	8.93	4.47
250	1 200	35×40	15	6 000	90	9.68	4.84
250	1 200	40×36	15	6 000	90	9.82	4.91
250	1 200	30×50	15	6 000	90	10	5
250	1 500	35×45	15	7 500	75	11.31	5.65
250	1 500	40×41	15	7 500	75	11.64	5.82
250	1 500	35×50	15	7 500	75	11.74	5.87
250	1 800	35×50	15	9 000	60	12.85	6.42
250	1 800	40×51	15	9 000	60	13.44	6.72
250	2 200	35×60	15	11 000	50	12.96	6.48
350	100	22×25	15	700	1065	1.68	0.84
350	150	25×25	15	1 050	710	2.16	1.08
350	150	22×30	15	1 050	710	2.18	1.09
350	220	35×25	15	1 540	485	2.76	1.38
350	220	30×25	15	1 540	485	2.82	1.41
350	220	22×40	15	1 540	485	2.94	1.47
350	220	25×35	15	1 540	485	2.94	1.47
350	330	30×35	15	2 310	325	3.84	1.92
350	330	35×30	15	2 310	325	3.84	1.92
350	330	25×45	15	2 310	325	3.96	1.98
350	390	35×30	15	2 730	275	4.18	2.09
350	390	30×40	15	2 730	275	4.38	2.19
350	390	25×50	15	2 730	275	4.48	2.24
350	470	30×40	15	3 290	230	4.82	2.41
350	470	35×35	15	3 290	230	4.88	2.44
350	560	35×40	15	3 920	190	5.58	2.79
350	560	40×36	15	3 920	190	5.58	2.79
350	560	30×50	15	3 920	190	5.7	2.85
350	680	35×45	15	4 760	160	6.34	3.17
350	680	40×41	15	4 760	160	6.38	3.19
350	1000	40×51	15	7 000	110	8.36	4.18
350	1000	35×60	15	7 000	110	8.56	4.28
350	1200	35×75	15	8 400	90	9.72	4.86
350	1200	35×80	15	8 400	90	9.76	4.88
350	1200	40×61	15	8400	90	9.76	4.88
350	1500	40×71	15	10 500	78	11.04	5.52
350	1500	35×80	15	10 500	78	11.15	5.58
350	2200	40×110	15	10 500	50	15.9	7.95
400	100	22×25	20	800	1 065	2.02	1.01
400	100	25×25	20	800	1 065	2.12	1.06
400	100	22×30	20	800	1 065	2.14	1.07
400	180	25×25	20	1440	590	2.84	1.42
400	150	25×25	20	1 200	710	2.6	1.3
400	150	22×30	20	1 200	710	2.64	1.32
400	150	22×35	20	1 200	710	2.78	1.39
400	150	25×30	20	1 200	710	2.78	1.39
400	150	30×25	20	1 200	710	2.78	1.39
400	220	25×30	20	1 760	485	3.34	1.67
400	220	30×25	20	1 760	485	3.34	1.67
400	220	22×35	20	1 760	485	3.38	1.69
400	220	22×40	20	1 760	485	3.56	1.78
400	220	25×35	20	1 760	485	3.56	1.78
400	220	30×30	20	1 760	485	3.56	1.78
400	220	35×25	20	1 760	485	3.56	1.78
400	220	25×40	20	1 760	485	3.72	1.86
400	220	22×50	20	1 760	485	3.88	1.94
400	330	30×30	20	2 640	325	4.36	2.18
400	330	35×25	20	2 640	325	4.36	2.18
400	330	25×40	20	2 640	325	4.56	2.28
400	330	30×35	20	2 640	325	4.58	2.29
400	330	35×30	20	2 640	325	4.62	2.31
400	330	22×50	20	2 640	325	4.78	2.39
400	330	25×45	20	2 640	325	4.78	2.39
400	330	30×40	20	2 640	325	4.82	2.41
400	330	25×50	20	2 640	325	4.98	2.49
400	390	30×35	20	3 120	275	5	2.5
400	390	35×30	20	3 120	275	5.02	2.51
400	390	25×45	20	3 120	275	5.2	2.6
400	390	30×40	20	3 120	275	5.24	2.62
400	390	35×35	20	3 120	275	5.32	2.66
400	390	25×50	20	3 120	275	5.42	2.71
400	390	30×45	20	3 120	275	5.5	2.75
400	470	35×30	20	3 760	230	5.5	2.75
400	470	30×40	20	3 760	230	5.74	2.87
400	470	35×35	20	3 760	230	5.78	2.89
400	470	25×50	20	3 760	230	5.94	2.97
400	470	30×45	20	3 760	230	6	3
400	470	35×40	20	3 760	230	6.08	3.04
400	470	40×36	20	3 760	230	6.16	3.08
400	470	30×50	20	3 760	230	6.36	3.18
400	560	35×35	20	4 480	190	6.31	3.16
400	560	30×45	20	4 480	190	6.56	3.28
400	560	35×40	20	4 480	190	6.62	3.31
400	560	30×50	20	4 480	190	6.82	3.41
400	560	35×45	20	4 480	190	6.88	3.44
400	560	40×41	20	4 480	190	6.96	3.48
400	680	35×40	20	5 440	160	7.28	3.64
400	680	30×50	20	5 440	160	7.5	3.75
400	680	35×45	20	5 440	160	7.6	3.8
400	680	30×55	20	5 440	160	7.82	3.91
400	680	35×50	20	5 440	160	7.9	3.95
400	680	40×35	20	5 440	160	8.1	4.05
400	680	35×60	20	5 440	160	8.47	4.24
400	820	35×45	20	6 560	130	8.34	4.17
400	820	35×50	20	6 560	130	8.66	4.33
400	820	40×51	20	6 560	130	9.06	4.53
400	820	35×60	20	6 560	130	9.28	4.64
400	1000	35×50	20	8 000	130	9.58	4.79
400	1000	35×55	20	8 000	130	9.9	4.95
400	1000	40×61	20	8 000	130	10.16	5.08
400	1000	35×60	20	8 000	130	10.26	5.13
400	1200	40×81	20	9 600	90	10.48	5.24
400	1200	40×60	20	9 600	90	11.77	5.88
400	1200	40×76	20	9 600	90	12.14	6.07
400	1500	40×81	20	12 000	75	13.16	6.58
400	2200	40×101	20	17 600	51	19.16	9.58
450	100	22×25	20	900	1100	2.02	1.01
450	100	25×25	20	900	1100	2.12	1.06
450	100	22×30	20	900	1100	2.16	1.08
450	100	22×35	20	900	1100	2.26	1.13
450	100	25×30	20	900	1100	2.26	1.13
450	100	30×25	20	900	1100	2.26	1.13
450	120	25×25	20	1 080	915	2.34	1.17
450	150	22×30	20	1 350	735	2.64	1.32
450	150	22×35	20	1 350	735	2.78	1.39
450	150	25×30	20	1 350	735	2.78	1.39
450	150	30×25	20	1 350	735	2.78	1.39
450	150	25×35	20	1 350	735	2.94	1.47
450	150	30×30	20	1 350	735	2.94	1.47
450	150	22×45	20	1 350	735	3.06	1.53
450	220	30×25	20	1 980	500	3.34	1.67
450	220	25×35	20	1 980	500	3.54	1.77
450	220	30×30	20	1 980	500	3.56	1.78
450	220	35×25	20	1 980	500	3.56	1.78
450	220	22×40	20	1 980	500	3.56	1.78
450	220	22×45	20	1 980	500	3.74	1.87
450	220	25×40	20	1 980	500	3.74	1.87
450	220	30×35	20	1 980	500	3.78	1.89
450	220	25×45	20	1 980	500	3.88	1.94
450	220	22×50	20	1 980	500	3.9	1.95
450	270	30×35	20	2 430	407	4.18	2.09
450	330	30×45	20	2 970	335	5.04	2.52
450	330	35×25	20	2 970	335	4.36	2.18
450	330	25×45	20	2 970	335	4.44	2.22
450	330	30×35	20	2 970	335	4.58	2.29
450	330	30×40	20	2 970	335	4.82	2.41
450	330	35×35	20	2 970	335	4.9	2.45
450	330	25×50	20	2 970	335	4.98	2.49
450	390	30×35	20	3 510	283	5	2.5
450	390	35×30	20	3 510	283	5.02	2.51
450	390	30×40	20	3 510	283	5.24	2.62
450	390	35×35	20	3 510	283	5.28	2.64
450	390	25×50	20	3 510	283	5.42	2.71
450	390	30×45	20	3 510	283	5.46	2.73
450	390	35×40	20	3 510	283	5.52	2.76
450	390	40×36	20	3 510	283	5.58	2,79
450	470	30×40	20	4 230	235	5.74	2.87
450	470	35×35	20	4 230	235	5.79	2.89
450	470	30×45	20	4 230	235	6	3
450	470	35×40	20	4 230	235	6.04	3.02
450	470	30×50	20	4 230	235	6.24	3.12
450	470	35×45	20	4 230	235	6.34	3.17
450	470	40×41	20	4 230	235	6.36	3.18
450	560	35×40	20	5 040	200	6.62	3.31
450	560	30×50	20	5 040	200	6.82	3.41
450	560	35×50	20	5 040	200	6.82	3.41
450	560	35×45	20	5 040	200	6.88	3.44
450	560	40×51	20	5 040	200	7.5	3.75
450	680	35×45	20	6 120	165	7.59	3.8
450	680	35×50	20	6 120	165	7.88	3.94
450	680	40×51	20	6 120	165	8.24	4.12
450	680	30×75	20	6 120	165	8.38	4.19
450	680	35×60	20	6 120	165	8.48	4.24
450	1 000	40×60	20	9 000	110	10.74	5.37
450	1 000	40×76	20	9 000	110	11.12	5.56
450	1 000	40×81	20	9 000	110	11.4	5.7
450	1 200	40×81	20	10 800	97	12.48	6.24
450	1 500	40×100	20	13 500	75	12.68	6.34
500	68	22×35	20	680	1 758	1.58	0.79
500	100	30×25	20	1 000	960	1.9	0.95
500	100	25×35	20	1 000	960	1.96	0.98
500	100	22×45	20	1 000	960	2.13	1.07
500	150	30×35	20	1 500	750	2.6	1.3
500	150	25×45	20	1 500	750	2.64	1.32
500	150	35×30	20	1 500	750	2.86	1.43
500	220	35×35	20	2 200	579	3.32	1.66
500	220	30×45	20	2 200	579	3.46	1.73
500	330	35×40	20	3 300	386	4.24	2.12
500	330	35×45	20	3 300	386	4.42	2.21
500	390	35×45	20	2 900	308	4.8	2.4
500	390	35×50	20	2 900	245	5	2.5
500	470	35×60	20	4 700	271	5.88	2.94
500	470	40×50	20	4 700	271	6.2	3.1
500	470	35×80	20	4 700	271	6.28	3.14
500	560	40×76	20	5 600	230	7.3	3.65
500	680	40×100	20	6 800	205	9.06	4.53
500	820	40×100	20	8 200	141	9.38	4.69
500	1 000	40×100	20	10 000	135	10.36	5.18
500	1 200	40×110	20	12 000	125	11.81	5.91
550	100	30×30	15	1 100	1 271	1.9	0.95
550	220	35×40	15	2 420	584	3.1	1.55

Надёжность конденсаторов

Режимы и условия эксплуатации			Наработка t_λ, ч, не менее	Интенсивность отказов конденсаторов, λ, 1/ч, не более
Вид режима	Электрический режим	Температура среды, °C	Наработка t_λ, ч, не менее	Интенсивность отказов конденсаторов, λ, 1/ч, не более
Типовой	Uном, Iном	+85	6 000	2x10^-4

95-процентный срок сохраняемости конденсаторов при хранении в условиях согласно ГОСТ 21493 должен быть 20 лет

Допустимое значение номинального пульсирующего тока в зависимости от температуры и частоты вычисляют по формуле: I = I_НОМ × k_RT × k_RF, где I_НОМ — допустимое значение номинального пульсирующего тока при температуре 85°C на частоте 120 Гц

KRT - коэффициент коррекции Iном в зависимости от температуры

Tокр, °C	+40	+55	+60	+70	+85
KRT	2,0	1,7	1,6	1,4	1,0

KRF - коэффициент коррекции Iном в зависимости от частоты

F, Гц		50/60	120	300	1000	≥ 10 000
KRF	16 В - 100 В	0,25	1,0	1,10	1,20	1,20
KRF	160 В - 550 В	0,25	1,0	1,18	1,34	1,45

Кодированное условное обозначение конденсаторов
(идентификационный номер (partnumber))

Конденсатор К50-108a – 16В – 6800мкФ (±20) % – ЕВАЯ.673541.069ТУ
(K50-108A-E-688M-D22L25-PETM-069)

1	1.1	2	3	4	5	6	7	8
Конденсатор К50-108	a	16В	6800мкФ	±20%	D=22мм	L=25мм	PET	ЕВАЯ.673541.069ТУ
K50-108	a	E	688	M	D22	L25	PETM	069

1. К50-108 – конденсатор К50-108

1.1 Вариант конструктивного исполнения

Код	Количество выводов
а	два самофиксирующиеся вывода
б	четыре самофиксирующиеся вывода

2. Код номинального напряжения

Код	E	G	H5	J	K	N	Q	Z	W	T	Y	U	V	V50
Uном, В	16	25	35	50	63	100	160	200	250	350	400	450	500	550

3. Код номинальной ёмкости

Код	686	107	127	157	227	337	397	477	567	687	108	128	158
Cном, мкФ	68	100	120	150	220	330	390	470	560	680	1000	1200	1500

Код	228	338	478	568	688	109	159	229	339	479	689	1009
Cном, мкФ	2200	3300	4700	5600	6800	10000	15000	22000	33000	47000	68000	100000

4. Код допуска по ёмкости

Код	M
Допуск, %	±20

5. Код диаметра конденсатора

Код	D22	D25	D30	D35	D40
Диаметр, мм	22	25	30	35	40

6. Код высоты конденсатора

Код	H25	H30	H35	H36	H40	H41	H45	H50	H51	H55	H60	H61	H70	H71	H75	H76	H80	H81	H100	H101	H110
Высота, мм	25	30	35	36	40	41	45	50	51	55	60	61	70	71	75	76	80	81	100	101	110

7. Код изоляции

Код	Расшифровка
PET-0	Изолированные, упаковка в коробку для ручной и механизированной сборки аппаратуры

8. Код ТУ

Код	Обозначение ТУ
069	ЕВАЯ.673541.069ТУ

Пример условного обозначения при заказе

КОНДЕНСАТОР К50-108а — 16В — 6800мкФ (±20)% (22х25) -И- ЕВАЯ.673541.069ТУ;

КОНДЕНСАТОР К50-108б — 16В — 22000мкФ (±20)% (35х25) -И- ЕВАЯ.673541.069ТУ;

«а» — конденсаторы с двумя радиальными самофиксирующимися выводами;
«б» — конденсаторы с четырьмя радиальными самофиксирующимися выводами;
«И» — конденсаторы изолированные.

Вас также могут заинтересовать другие конденсаторы общепромышленного назначения

Типы конденсаторов

Скачайте подробный каталог конденсаторов в формате PDF

Размер файла: 55 Мб

Продукция АО «Элеконд»

Автокомпоненты

— Свечи зажигания

— Резинотехнические изделия

— Автомобильная светотехника

Электротехническая продукция

— Многофункциональное устройство (МФУ)

К50-108

ЕВАЯ.673541.069ТУ
