Танталовые оксидно-полупроводниковые
По сравнению с электролитическими, оксидно-полупроводниковые конденсаторы имеют заметно меньшее изменение электропараметров при хранении и требуют небольшого времени тренировки. Кроме этого, они допускают работу при напряжениях значительно ниже номинального значения, а это позволяет увеличивать их срок минимальной наработки.
Применяются в продукции специального назначения, бортовой и наземной аппаратуре связи, приборах, работающих в жёстких климатических условиях и при повышенных механических нагрузках.
Диапазон рабочих температур от -60 °С до +85 °С, от -60 °С до +125 °С, от -60 °С до +175 °С.
Оксидно-полупроводниковые конденсаторы, по отношению к другим типам конденсаторов с оксидным диэлектриком, обладают высокой величиной наработки.
Для увеличения срока минимальной наработки рекомендуется конденсаторы этой серии отделять от источников питания сопротивлением не менее 3 Ом на 1 вольт рабочего напряжения.
Основные элементы танталового оксидно-полупроводникового конденсатора.
- объёмно-пористый анод, изготовленный из танталового порошка
- пятиокись тантала, сформованная на поверхности анода электрохимическим способом, она служит диэлектриком
- двуокись марганца, твёрдый полупроводник, полученный методом пиролитического разложения нитрата марганца, служит катодом.
На двуокись марганца наносятся слои углерода, серебряной пасты. Они необходимы для обеспечения заданных значений tg и Z за счёт создания омических контактов между анодом, катодом и технологическими выводами конденсатора.
К53-1А
Герметичные конденсаторы, отличающиеся высокой надёжностью.
К53-82
Конденсаторы полярные, постоянной ёмкости, предназначены для работы в цепях постоянного и пульсирующего тока и в импульсных режимах. По конструктивному исполнению конденсаторы аналогичны конденсаторам К53-1А, К53-4, К53-52, К53-66, герметичные, в корпусе цилиндрической формы с аксиальными проволочными выводами. Изделия имеют шкалу номинального напряжения от 6,3 В до 40 В и ёмкости от 0.033 мкФ до 1 000 мкФ. Диапазон температур среды от -60°С до 125°С
К53-66
Танталовые оксидно-полупроводниковые конденсаторы в герметичном цилиндрическом стальном корпусе. Благодаря использованию высокоёмких танталовых порошков, конденсаторы имеют меньшие, по сравнению с отечественными аналогами, габаритные размеры.

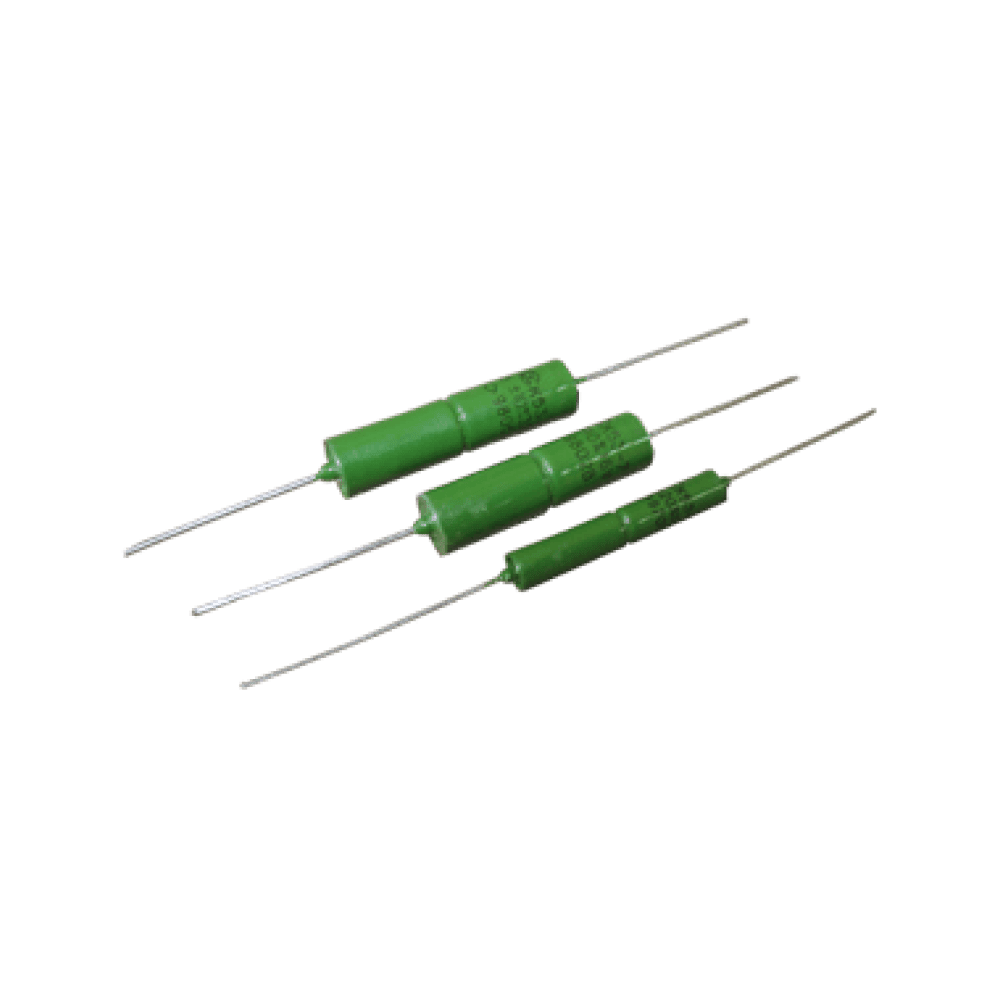

К53-7
Герметичные неполярные оксидно-полупроводниковые конденсаторы.
К53-65
Конденсаторы в пластмассовом корпусе, опрессованного исполнения. Имеет защищённую конструкцию, низкое полное сопротивление, малые токи утечки. Изделия предназначены для использования в электронной аппаратуре специального и гражданского назначения, которая критична к массо-габаритным показателям.
К53-68
Конденсаторы в пластмассовом корпусе опрессованного исполнения. Данные конденсаторы изготавливаются в двух исполнениях: стандартном и низкопрофильном. Высота корпуса конденсатора низкопрофильного исполнения не превышает 2.2 мм. Конденсаторы К53-68 имеют повышенную ударопрочность (40 000 g - для одиночных ударов), высокую стойкость к воздействию спецфакторов. Изделия могут применяться в различных видах спецтехники, а также продукции гражданского назначения.
К53-69
Конденсаторы полярные, постоянной ёмкости. Предназначены для поверхностного монтажа в цепях постоянного, пульсирующего токов и в импульсном режиме. Изготавливаются в климатическом исполнении В

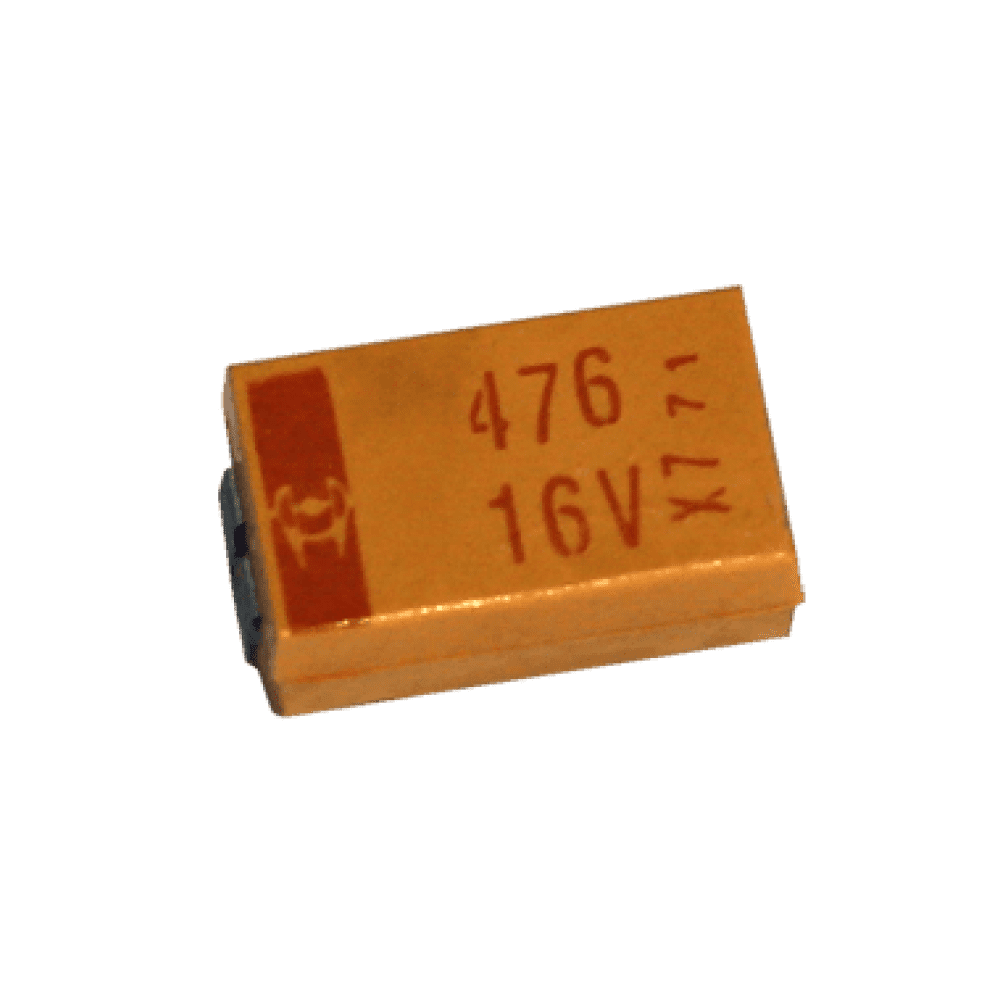

К53-71
Оксидно-полупроводниковые полимерные танталовые конденсаторы для поверхностного монтажа. Значения эквивалентного последовательного сопротивления (ESR) конденсаторов в 9-10 раз ниже, чем у конденсаторов стандартных серий с применением катодного материала MgO2, и менее подвержены воспламенению и горению при выходе из строя.
К53-72
Танталовые конденсаторы с ультранизкими значениями ЭПС. В Изделиях использована мультианодная технология (соединение нескольких параллельных анодов). Конденсаторы имеют: расширенную шкалу емкостей от 22 мкФ до 1 500 мкФ; температурный диапазон от -60 °С до +125 °С; высокий допустимый ток пульсаций от 1.3 А до 2.2 А; стабильные температурные и частотные характеристики.
К53-74
Оксидно-полупроводниковые полимерные многосекционные танталовые конденсаторы для поверхностного монтажа. Разработаны на основе комбинации двух технологий - мультианодной и полимерной. Имеют сверхнизкие значения эквивалентного последовательного сопротивления (ESR). Менее подвержены воспламенению и горению при выходе из строя.

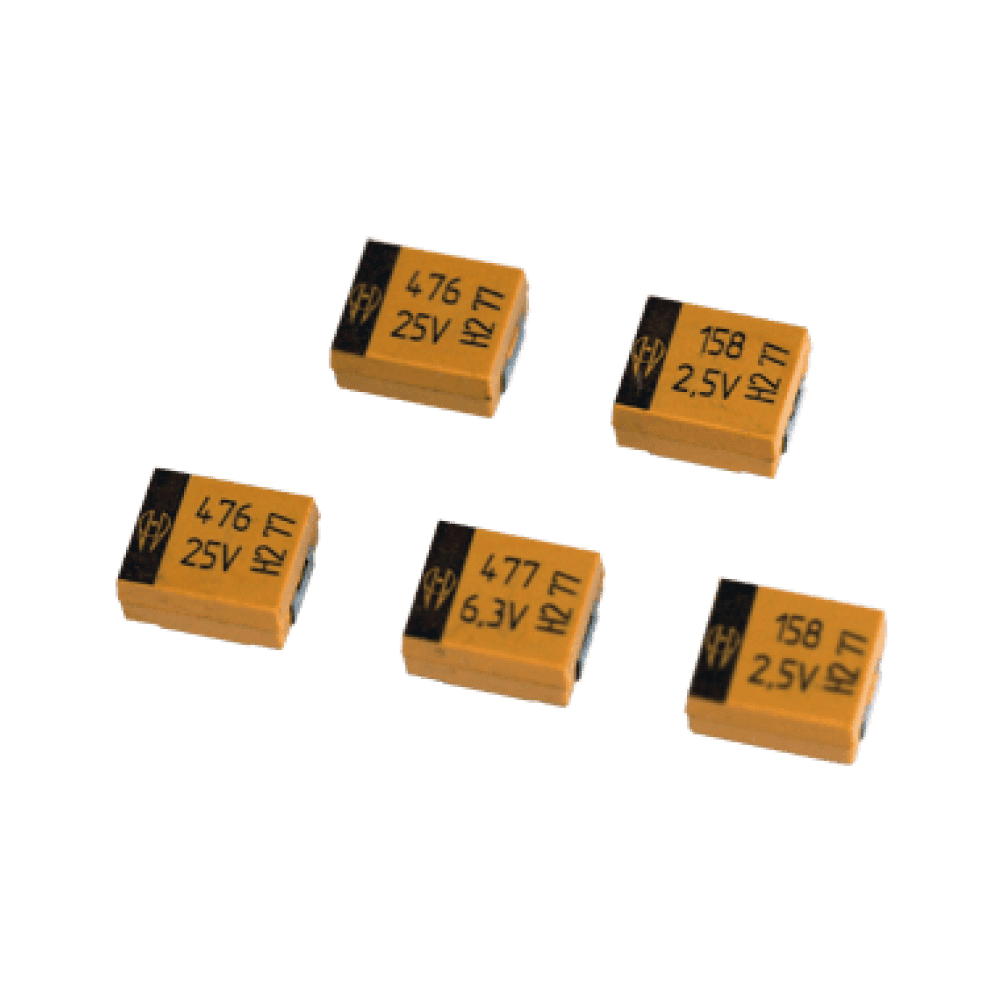

К53-77
Конденсаторы полярные, постоянной ёмкости. Предназначены для работы в цепях постоянного, пульсирующего тока и в импульсном режиме. Изготавливают в едином исполнении, пригодном для ручной и автоматизированной сборки.

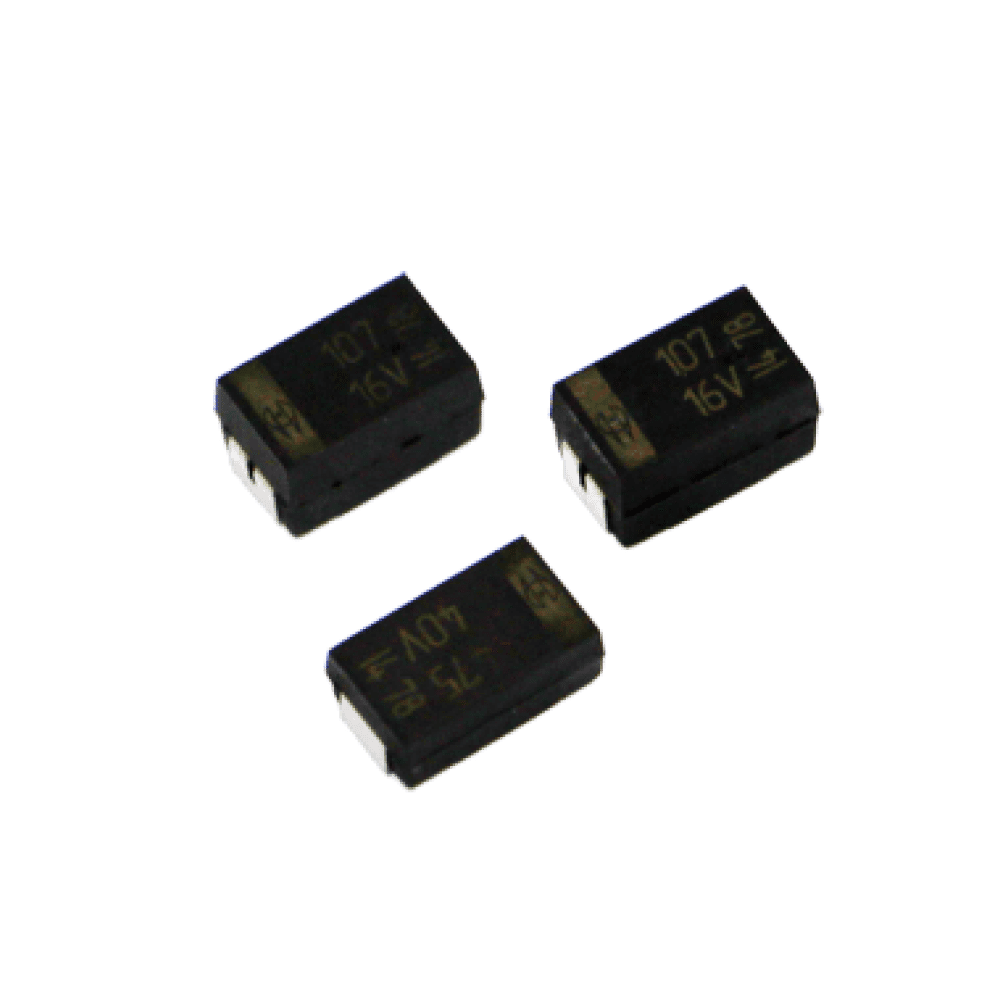

К53-78
Конденсаторы полярные, постоянной ёмкости. Предназначены для работы в цепях постоянного, пульсирующего тока и в импульсном режиме. Изготавливают в едином исполнении, пригодном для ручной и автоматизированной сборки.
К53-79
Полярные чип-конструкции постоянной ёмкости. Предназначены для работы в цепях постоянного и пульсирующего токов и в импульсном режиме. Конденсаторы разрабатываются в виде прямоугольной конструкции для внутреннего монтажа с двумя выводами в виде контактных площадок.
К53-80
Полярные чип-конструкции постоянной ёмкости. Предназначены для работы в цепях постоянного и пульсирующего токов и в импульсном режиме. Конденсаторы разрабатываются в виде прямоугольной конструкции для внутреннего монтажа с двумя выводами в виде контактных площадок.
