Суперконденсатор

К58-32

Cпециального назначения

elecond.supercapacitor@elcudm.ru
+7 (34147) 4-25-01
Суперконденсатор (ионистор) К58-32
АЖЯР.673623.010 ТУ
Плоские ионисторы 2.7Вх3300; 4700Ф имеют низкопрофильную конструкцию и низкие значения ЭПС.

Конденсаторы выпускаются серийно. Ведётся приём заявок на поставку.

Узнайте о сроках поставки, стоимости продукции или просто задайте интересующий вопрос

Узнайте о сроках поставки, стоимости продукции или просто задайте интересующий вопрос

Основные технические данные

НаименованиеЗначение
Номинальное напряжение, В2.7
Номинальная ёмкость, Ф3 300; 4 700
Допускаемое отклонение ёмкости, %+50…-20; ±20
Повышенная температура при эксплуатации, °С65
Пониженная температура при эксплуатации, °С-60
Предельно-допустимое перенапряжение, В2.85

Значения электрических параметров конденсаторов

Uном, ВCном, ФIут, мА T=25°C, 72ч, не болееЭквивалентное последовательное сопротивление постоянному току, Rэкв.пост.ток, мОм T=25°C, не болееПредельный зарядный и разрядный ток, А
(разрядка в течение 1 с от Uном до ½ Uном), не менее
Запасаемая энергия, Вт·чУдельная запасаемая энергия, Вт·ч/кгУдельная полезная мощность, Вт/кг
2.73 30010105003.3416.08159.05
2.74 7002085004.7595.95136.69

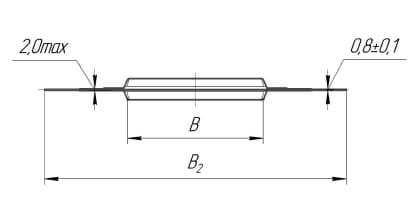

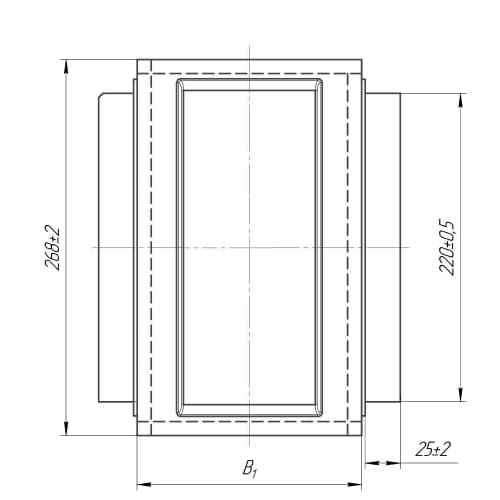

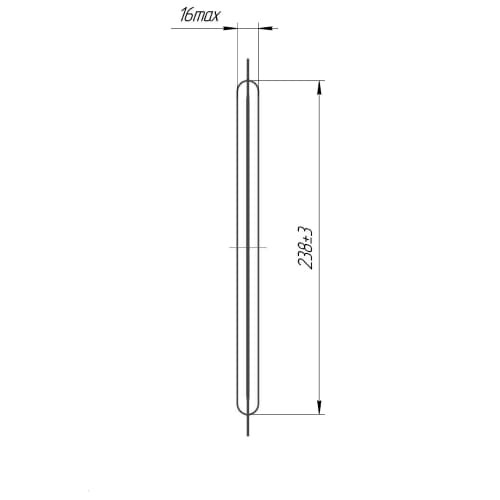

Габаритный чертёж конденсаторов

Вид сверху
Вид В
Вид А

Габаритные размеры и масса конденсаторов

Номинальное напряжение, ВНоминальная ёмкость, ФB, ммB1, ммB2, ммМасса, г
2.73 30096157215550
2.74 700136197255800

Требования надёжности

Режимы и условия эксплуатацииtλtλ, цикловλ, 1/ч, не более
Предельно-допустимый режим (Uном, Tокр=65°С)1 5005x10-5
Предельно-допустимый режим (заряд до Uном, разряд до ½ Uном, Tокр=65°С)30 0003x10-6
Типовой режим (Uном, Tокр=25°С)90 0001x10-6
Типовой режим (заряд до Uном, разряд до ½ Uном, Tокр=25°С)500 0003x10-7
Гамма-процентный срок сохраняемости конденсаторов Tcy при y=95%, 25 лет

Пример условного обозначения при заказе

КОНДЕНСАТОР К58-32 — 2.7В — 3 300 Ф (+50-20)% -ИВ АЖЯР.673623.010 ТУ
КОНДЕНСАТОР К58-32 — 2.7В — 4 700 Ф ±20% — ИВ АЖЯР.673623.010 ТУ
